SH-TB 集合計器盤キャビネット（水切・防水・防塵パッキン付）
- 通常単価(税別)
- 109,960円～176,330円
- 税込単価
- 120,956円～193,963円
通常出荷日：2日目
水切・防塵・防水パッキン付きの集合計器盤キャビネット。【特長】・電力量計の集中管理をするのに最適。・検...
詳細を確認未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
SH-TB・集合計器盤キャビネット（水切・防水・防塵パッキン付）の仕様例
製品仕様

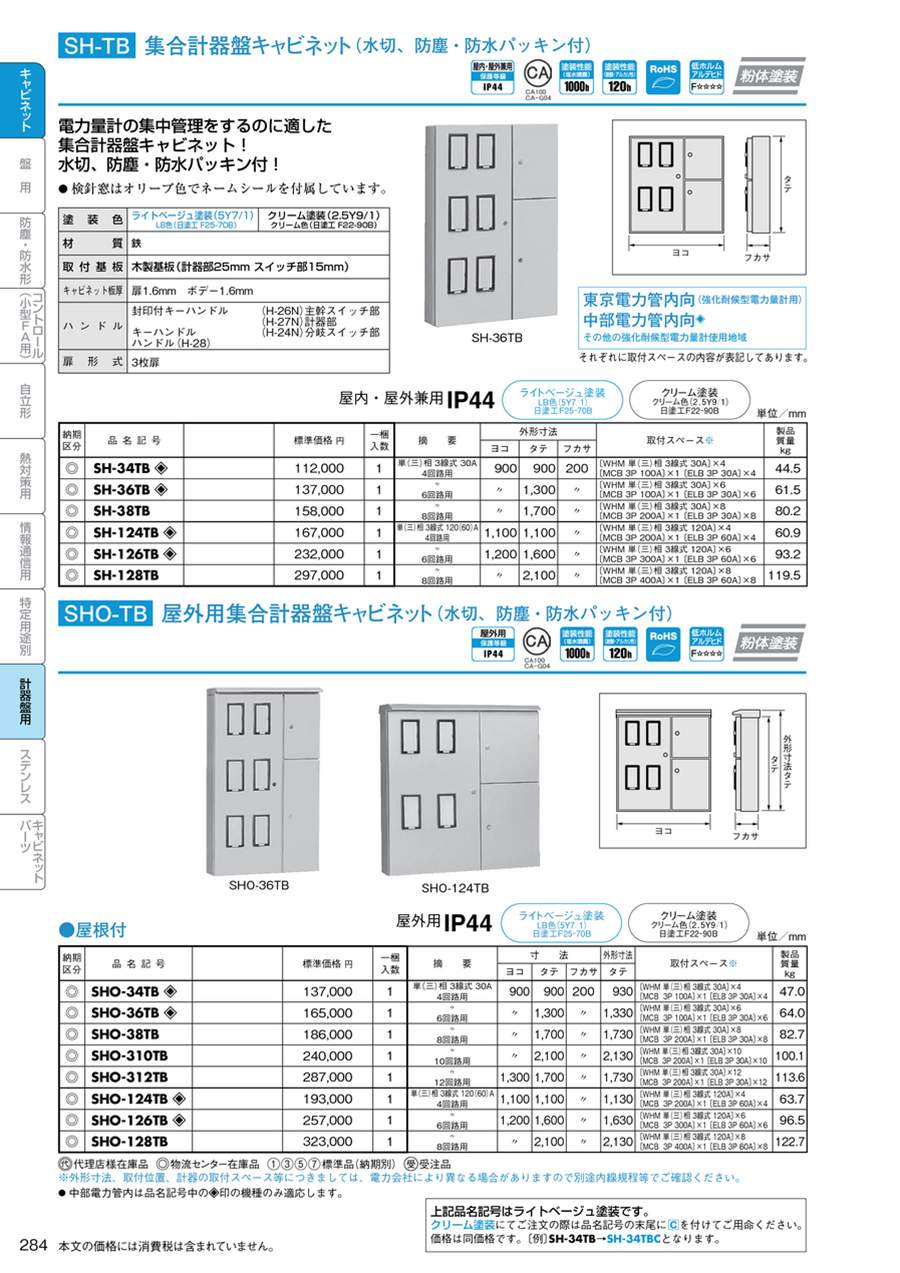

SH-TB・集合計器盤キャビネット（水切・防水・防塵パッキン付） イメージ
- ※ 写真は商品シリーズの代表例を記載しています。
設置場所
- 屋内・屋外兼用
IP規格
- IP44
塗装色
- ライトベージュ塗装（5Y7/1）
- クリーム塗装（2.5Y9/1）
材質
- 鉄
取付基板
- 木製基板（計器部25mm スイッチ部15mm）
キャビネット板厚
- 扉：1.6mm
- ボデー：1.6mm
ハンドル
- 主幹スイッチ部 封印付キーハンドル （H-26N）
- 計器部 （H-27N）
- 分岐スイッチ部 キーハンドル （H-24N）
- ハンドル（H-28） タテ寸法 1,300mm以下：1コ
- ハンドル（H-28） タテ寸法 1,600mm以上：2コ
扉形式
- 3枚扉
構造
- 水切付き
- 防塵・防水パッキン付き
| 品名記号 | 摘要 | 外形寸法 mm | 取付スペース※ | 製品質量 kg | ||
|---|---|---|---|---|---|---|
| ヨコ | タテ | フカサ | ||||
| SH-34TB | 単（三）相 3線式 30A 4回路用 | 900 | 900 | 200 | 〔WHM 単（三）相 3線式 30A〕×4〔MCB 3P 100A〕×1 〔ELB 3P 30A〕×4 | 44.5 |
| SH-34TBC | 単（三）相 3線式 30A 4回路用 | 900 | 900 | 200 | 〔WHM 単（三）相 3線式 30A〕×4〔MCB 3P 100A〕×1 〔ELB 3P 30A〕×4 | 44.5 |
- ※ 外形寸法、取付位置、計器の取付スペースなどにつきましては、電力会社により異なる場合がありますので別途内線規程などでご確認ください。
詳細情報
基本情報
水切・防塵・防水パッキン付きの集合計器盤キャビネット。
【特長】
・電力量計の集中管理をするのに最適。
・検針窓はオリーブ色でネームシールを付属。
