PTM-BL 通信用プラボックス・スタンダードタイプ（木製基板付）
- 通常単価(税別)
- 3,290円～9,220円
- 税込単価
- 3,619円～10,142円
スチロール系樹脂難燃性製で従来同様の取付けが可能な制御ボックス。【特長】・スチ...
詳細情報を確認する未確定：候補が7型番あります。
商品仕様
製品仕様
PTM8-252BLの外観
- 設置場所：屋内用
- IP規格：IP2X
- 材質：ポリスチレン樹脂
- 色彩：ホワイト色（N9.5）
- 取付基板：木製基板（9mm）
- ボックス板厚：ボデー3.0mm、カバー2.5～3.0mm

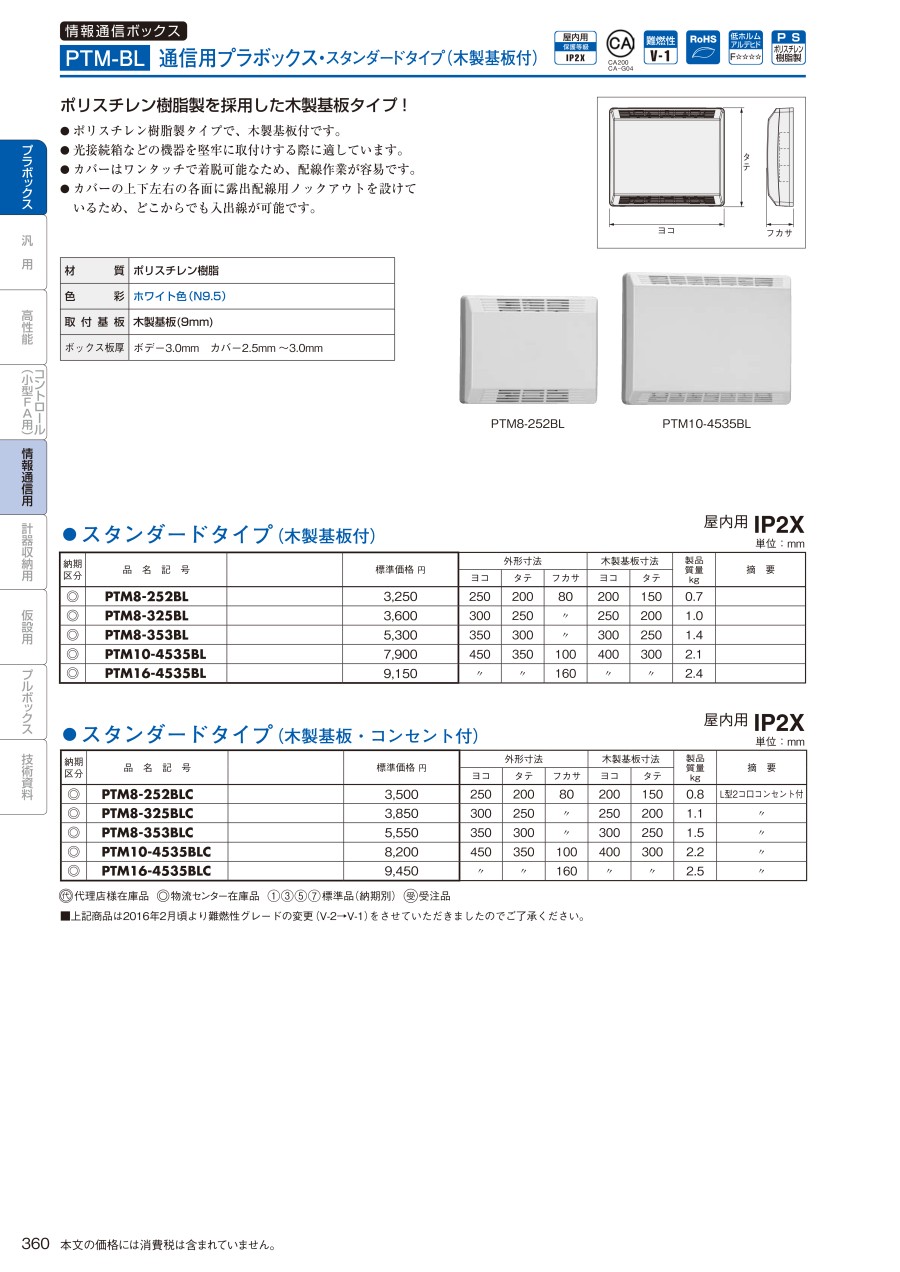

外形図
（単位：mm）
PTM8-252BLの外形寸法図
PTM16-4535BLの外形寸法図
スタンダードタイプ（木製基板付）
（単位：mm）
| 品名記号 | 外形寸法 | 木製基板寸法 | 有効フカサ | 取付穴寸法 | ノックアウト寸法 | 製品質量kg | 従来商品 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A（ヨコ） | B（タテ） | C（フカサ） | F | G | H | I | 最大D1 | 最小D2 | R | S | J | K | L | M | |||
| PTM8-252BL | 250 | 200 | 80 | 200 | 150 | 210 | 120 | 48 | 39 | 220 | 170 | 120（60×2） | 50（50×1） | 35 | 30 | 0.7 | PTM8-252L |
| PTM16-4535BL | 450 | 350 | 160 | 400 | 300 | 410 | 240 | 128 | 109 | 420 | 320 | 100（50×2） | 200（50×4） | 100（50×2） | 40 | 2.4 | PTM16-4535L |
スタンダードタイプ（木製基板・コンセント付）
（単位：mm）
| 品名記号 | 外形寸法 | 木製基板寸法 | 有効フカサ | 取付穴寸法 | ノックアウト寸法 | 製品質量kg | 摘要 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A（ヨコ） | B（タテ） | C（フカサ） | F | G | H | I | 最大D1 | 最小D2 | R | S | J | K | L | M | |||
| PTM8-252BLC | 250 | 200 | 80 | 200 | 150 | 210 | 120 | 48 | 39 | 220 | 170 | 120（60×2） | 50（50×1） | 35 | 30 | 0.8 | L型2コ口コンセント付 |
| PTM8-325BLC | 300 | 250 | 80 | 250 | 200 | 260 | 120 | 48 | 38 | 270 | 220 | 150（50×3） | 100（50×2） | 60 | 30 | 1.1 | L型2コ口コンセント付 |
| PTM8-353BLC | 350 | 300 | 80 | 300 | 250 | 310 | 240 | 48 | 34 | 320 | 270 | 200 | 150（50×3） | 60 | 30 | 1.5 | L型2コ口コンセント付 |
| PTM10-4535BLC | 450 | 350 | 100 | 400 | 300 | 410 | 240 | 68 | 48 | 420 | 320 | 120（60×2） | 200（50×4） | 120（60×2） | 30 | 2.2 | L型2コ口コンセント付 |
| PTM16-4535BLC | 450 | 350 | 160 | 400 | 300 | 410 | 240 | 128 | 109 | 420 | 320 | 100（50×2） | 200（50×4） | 100（50×2） | 40 | 2.5 | L型2コ口コンセント付 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,290円 ( 3,619円 ) | 3日目 |
3,290円 ( 3,619円 ) | 3日目 |
4,060円 ( 4,466円 ) | 3日目 |
5,490円 ( 6,039円 ) | 3日目 |
8,240円 ( 9,064円 ) | 3日目 |
9,220円 ( 10,142円 ) | 3日目 |
8,790円 ( 9,669円 ) | 3日目 |
詳細情報
基本情報
スチロール系樹脂難燃性製で従来同様の取付けが可能な制御ボックス。
【特長】
・スチロール系樹脂製タイプで、木製基板付。
・光接続箱等の機器を堅牢に取付けする際に適する。
・カバーはワンタッチで着脱可能なため、配線作業が容易。
・カバーの上下左右の各面に露出配線用ノックアウトを設けているため、どこからでも入出線が可能。
【用途】
・屋内用。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
PTM-BL 通信用プラボックス・スタンダードタイプ（木製基板付）のレビュー
この商品のレビューはありません
