PD形制御盤キャビネット（防塵パッキン付）
- 通常単価(税別)
- 26,390円～83,590円
- 税込単価
- 29,029円～91,949円
通常出荷日：2日目～3日目
上部が操作しやすい傾斜付キャビネット！【特長】・上部傾斜面には操作パネル付いています。・機能性・デザイ...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が20型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様

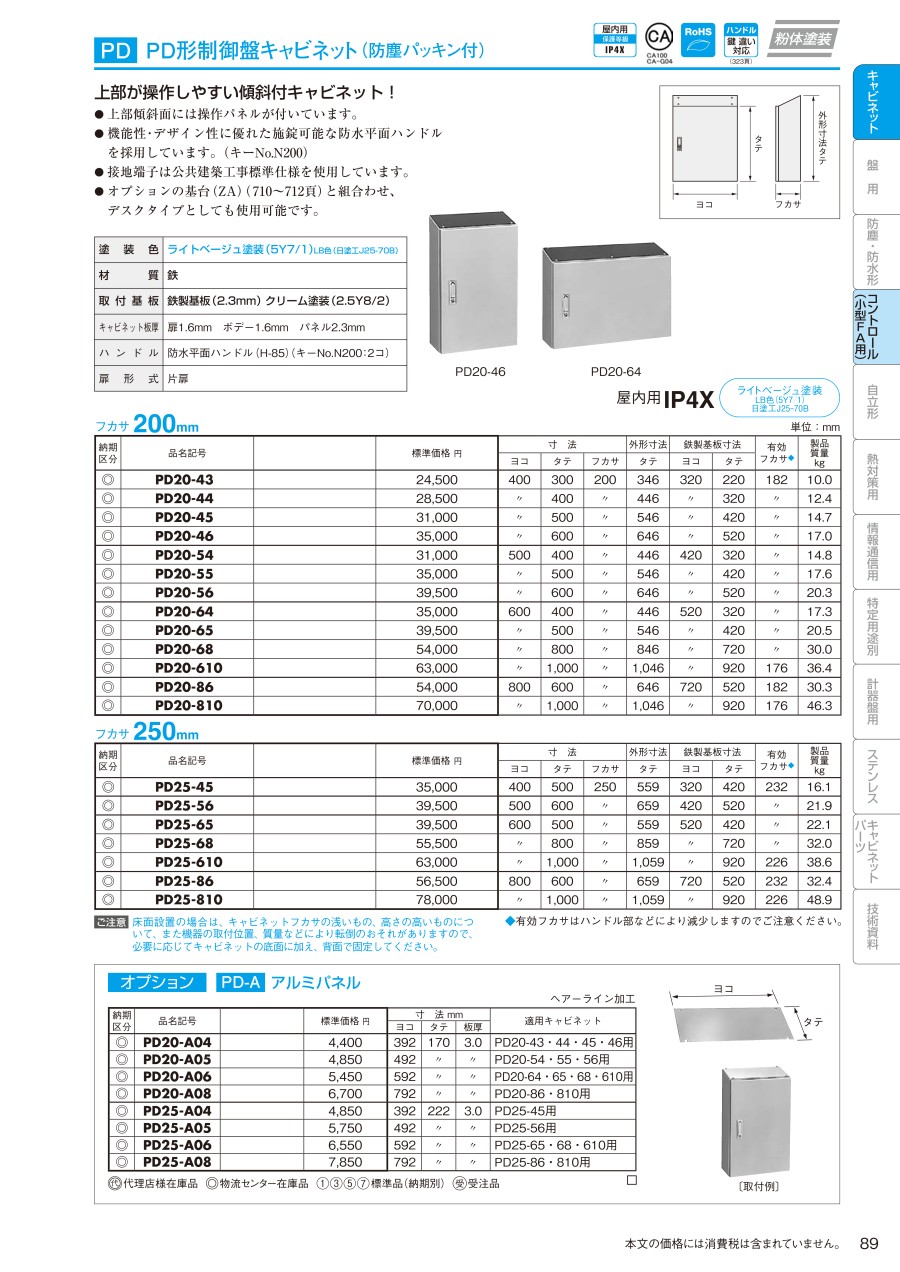

PD・PD形制御盤キャビネット（防塵パッキン付）の仕様例
製品仕様
PD・PD形制御盤キャビネット（防塵パッキン付） イメージ
- ※ 写真は商品シリーズの代表例を記載しています。
設置場所
- 屋内
IP規格
- IP4X
塗装色
- ライトベージュ塗装（5Y7/1）
材質
- 鉄
取付基板
- 鉄製基板（2.3mm）
- クリーム塗装（2.5Y8/2）
キャビネット板厚
- 扉：1.6mm
- ボデー：1.6mm
- パネル：2.3mm
ハンドル
- 防水平面ハンドル（H-85）（キーNo.N200：2コ）
扉形式
- 片扉
構造
- 防塵パッキン付き
| 品名記号 | 寸法 mm | 外形寸法タテ mm | 基板寸法 mm | 有効フカサ mm※ | 製品質量 kg | |||
|---|---|---|---|---|---|---|---|---|
| ヨコ | タテ | フカサ | ヨコ | タテ | ||||
| PD20-43 | 400 | 300 | 200 | 346 | 320 | 220 | 182 | 10.0 |
| PD20-44 | 400 | 400 | 200 | 446 | 320 | 320 | 182 | 12.4 |
- ※ 有効フカサはハンドル部などにより減少しますのでご注意ください。
注意・禁止事項
- ※ 床面設置の場合は、キャビネットフカサの浅いもの、高さの高いものについて、また機器の取付位置、質量などにより転倒のおそれがありますので、必要に応じてキャビネットの底面に加え、背面で固定してください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
26,390円 ( 29,029円 ) | 3日目 |
30,810円 ( 33,891円 ) | 3日目 |
33,000円 ( 36,300円 ) | 3日目 |
36,340円 ( 39,974円 ) | 2日目 |
33,000円 ( 36,300円 ) | 3日目 |
36,340円 ( 39,974円 ) | 2日目 |
42,890円 ( 47,179円 ) | 2日目 |
36,340円 ( 39,974円 ) | 2日目 |
42,890円 ( 47,179円 ) | 2日目 |
57,150円 ( 62,865円 ) | 2日目 |
57,150円 ( 62,865円 ) | 2日目 |
66,000円 ( 72,600円 ) | 2日目 |
71,490円 ( 78,639円 ) | 2日目 |
36,340円 ( 39,974円 ) | 2日目 |
42,890円 ( 47,179円 ) | 2日目 |
42,890円 ( 47,179円 ) | 2日目 |
59,430円 ( 65,373円 ) | 2日目 |
59,360円 ( 65,296円 ) | 2日目 |
66,000円 ( 72,600円 ) | 2日目 |
83,590円 ( 91,949円 ) | 2日目 |
詳細情報
基本情報
上部が操作しやすい傾斜付キャビネット！
【特長】
・上部傾斜面には操作パネル付いています。
・機能性・デザイン性に優れた施錠可能な防水平面ハンドルを採用しています。（キーNo.N200）
・接地端子は公共建築工事標準仕様を使用しています。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
