日東工業

PBH ポリカボックス透明カバー付

カタログ |

一部SALE 2025/12/26まで
数量スライド割引
一部当日出荷可能

通常単価(税別): 4,050円～13,180円特別価格

税込単価: 4,455円～14,498円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

軽くて強いコンパクト樹脂製ボックス！【特長】・サイズが豊富で用途に合ったボック...

端子台有無
端子台無し
材質
樹脂
サイズ
固定サイズ
穴加工対応
非対応
形状
指定なし
設置
屋内
基板・中板
鉄製
塗装色
グレー/透明
代表規格
なし

未確定：候補が18型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

PBH・ポリカボックス透明カバー付

材質	ポリカーボネート樹脂
色彩	カバー：透明またはグレー色（2.5PB 9／2近似）ボデー：グレー色（2.5PB 9／2近似）
取付基板	鉄製基板（1.5mm）
ボックス板厚	カバー2.0～3.0mm　ボデー4.5mm
カバー	ねじ止め式（樹脂製）

この商品の特長

保護等級屋内用 IP66
保護等級屋内用 IP67
キャビネットの使用環境（屋内用キャビネットか屋外用キャビネットか）及び保護等級IPを表す。保護等級IPは国際電気標準会議（IEC）の規格IEC60529（JIS C 0920）にて、危険な箇所への接近、外来固形物および水への保護の等級が規定されており、IPはキャビネットの保護構造の等級を記号で示したもの。

難燃レベル
アメリカの保険機関規格UL94による樹脂の難燃性レベルを表す。

ポリカーボネート樹脂製

分解図

ボデー/パッキン/鉄製基板/取付穴/カバー/プラスチックボルト

この商品の寸法図

PBH6・PBH7寸法図

PBH10・PBH12・PBH15寸法図

製品一覧表

品名記号	外形寸法 mm			基板寸法 mm		有効フカサ mm	製品質量 kg	IP規格
品名記号	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサ mm	製品質量 kg	IP規格
PBH6-0813	80	130	61	48	98	43	0.25	IP67
PBH7-0813	80	130	77	48	98	59	0.27
PBH10-0813	80	130	102	48	98	84	0.30
PBH12-0813	80	130	127	48	98	109	0.33
PBH6-1313	130	130	61	98	98	43	0.38
PBH7-1313	130	130	77	98	98	59	0.41
PBH10-1313	130	130	102	98	98	84	0.44
PBH12-1313	130	130	127	98	98	108	0.48
PBH6-1318	130	180	61	98	148	42	0.51
PBH7-1318	130	180	77	98	148	59	0.55
PBH10-1318	130	180	102	98	148	83	0.56
PBH12-1318	130	180	127	98	148	108	0.61
PBH6-1818	180	180	61	148	148	42	0.67	IP66
PBH7-1818	180	180	77	148	148	58	0.72
PBH10-1818	180	180	102	148	148	84	0.74
PBH7-1825	180	255	77	148	223	59	0.98
PBH10-1825	180	255	102	148	223	83	1.0
PBH15-1825	180	255	152	148	223	133	1.2

型番リスト

表示件数

型番

外形寸法W 横(幅)	外形寸法H 縦(高さ)	外形寸法D 奥行(厚み)	保護機能（耐環境性）	最小発注数量

80	130	61	IP67	1個
130	130	61	IP67	1個
130	180	61	IP67	1個
180	180	61	IP66	1個
80	130	77	IP67	1個
130	130	77	IP67	1個
130	180	77	IP67	1個
180	180	77	IP66	1個
180	255	77	IP66	1個
80	130	102	IP67	1個
130	130	102	IP67	1個
130	180	102	IP67	1個
180	180	102	IP66	1個
180	255	102	IP66	1個
80	130	127	IP67	1個
130	130	127	IP67	1個
130	180	127	IP67	1個
180	255	152	IP66	1個

通常単価(税別) (税込単価)	通常出荷日

4,050円 ( 4,455円 )	在庫品1日目当日出荷可能
5,150円 ( 5,665円 )	3日目
5,820円 ( 6,402円 )	3日目
7,690円 ( 8,459円 )	3日目
4,380円3,504円 ( 3,854円 )	在庫品1日目当日出荷可能
5,160円 ( 5,676円 )	在庫品1日目当日出荷可能
6,040円 ( 6,644円 )	3日目
7,690円 ( 8,459円 )	3日目
10,880円 ( 11,968円 )	在庫品1日目当日出荷可能
4,390円 ( 4,829円 )	在庫品1日目当日出荷可能
5,270円 ( 5,797円 )	3日目
6,650円 ( 7,315円 )	在庫品1日目当日出荷可能
7,690円 ( 8,459円 )	在庫品1日目当日出荷可能
12,070円 ( 13,277円 )	在庫品1日目当日出荷可能
4,830円 ( 5,313円 )	3日目
5,930円 ( 6,523円 )	在庫品1日目当日出荷可能
6,640円 ( 7,304円 )	在庫品1日目当日出荷可能
13,180円 ( 14,498円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

軽くて強いコンパクト樹脂製ボックス！
【特長】
・サイズが豊富で用途に合ったボックスの選定が可能です。
・貫通した露出金属部のない二重絶縁構造です。
・防塵・防水性能が高く、電気機器や電子機器類の収納に適しています。
・取付穴はパッキンよりも外側にあり、ボデーを加工せずに取付けができます。
【用途】
・制御ボックス、端子ボックス、リレーボックス、中継ボックスなどに適しています。

日東ボックス穴加工承ります！ 設計から購入までミスミにお任せ！
・Webで簡単設計（CAD知識は不要！）
・その場で即価格納期回答！最短3日目出荷！
・商品名の【穴加工対応】が対象品
→対象品一覧はこちら

カタログ

商品TOP

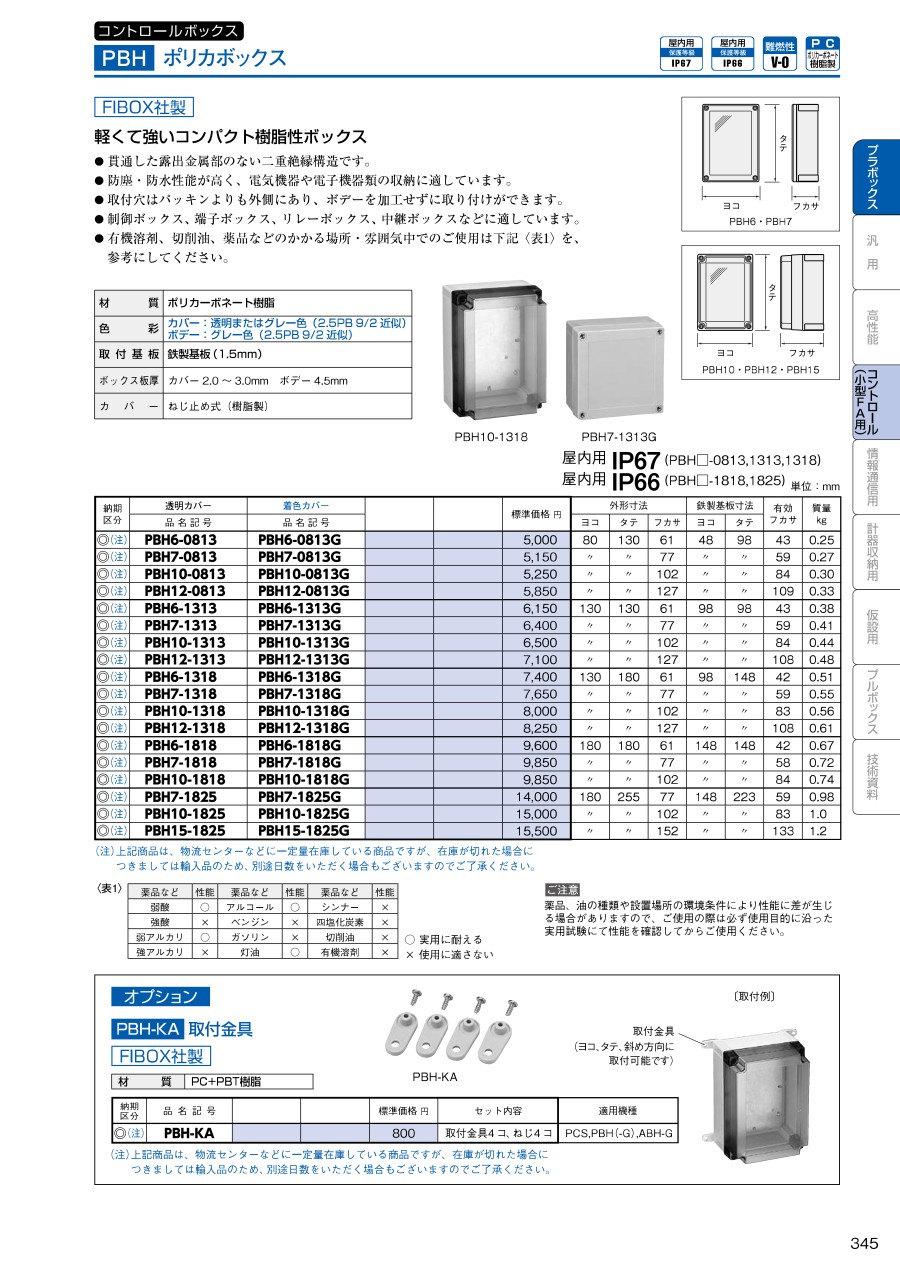

カタログ (見開き版)

商品担当おすすめ

日東工業
【穴加工対応】CH形ボックス（防塵パッキン付）
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷
日東工業
【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ200mm
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷
日東工業
【穴加工対応】CF形ボックス（防水・防塵構造）
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
