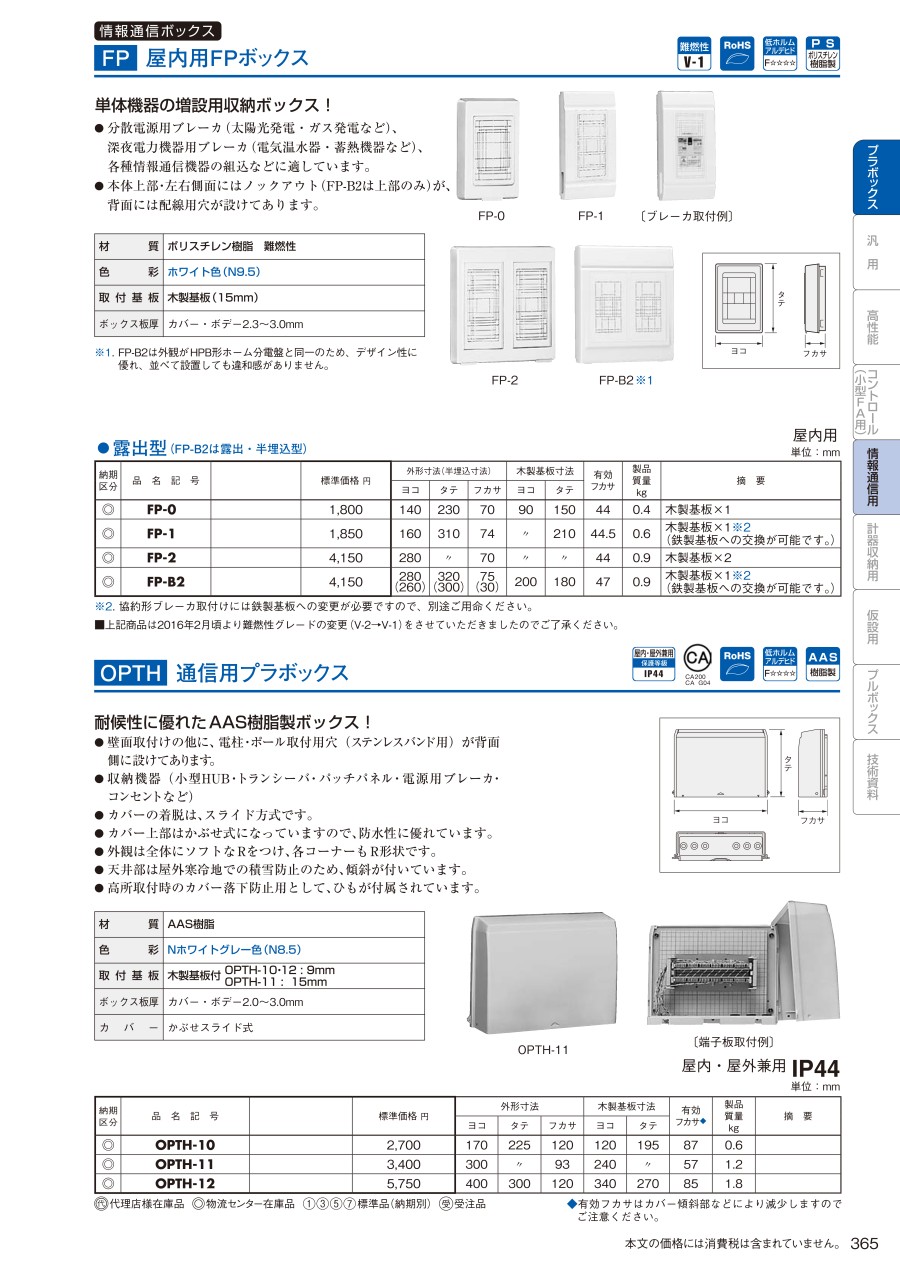

OPTH 通信用プラボックス
商品仕様
OPTH 通信用プラボックスの仕様
OPTH-11の外観
端子板取付例
通信用プラボックスの外形図
- 設置場所：屋内・屋外兼用
- IP規格：IP44
- 材質：AAS樹脂
- 色彩：Nホワイトグレー色（N8.5）
- ボックス板厚：カバー、ボデー2.0～3.0mm
- カバー：かぶせスライド式
| 品名記号 | 外形寸法 mm | 木製基板寸法 mm | 有効フカサ mm※ | 取付基板 | 製品質量 kg | |||
|---|---|---|---|---|---|---|---|---|
| ヨコ | タテ | フカサ | ヨコ | タテ | ||||
| OPTH-10 | 170 | 225 | 120 | 120 | 195 | 87 | 木製基板 9mm | 0.6 |
| OPTH-11 | 300 | 225 | 93 | 240 | 195 | 57 | 木製基板 15mm | 1.2 |
| OPTH-12 | 400 | 300 | 120 | 340 | 270 | 85 | 木製基板 9mm | 1.8 |
※ 有効フカサはカバー傾斜部などにより減少しますのでご注意ください。
詳細情報
基本情報
耐候性に優れたAAS樹脂製ボックス！
【特長】
・壁面取付けの他に、電柱・ポール取付用穴（ステンレスバンド用）が背面側に設けてあります。
・カバーの着脱は、スライド方式です。
・カバー上部はかぶせ式になっているので、防水性に優れています。
・外観は全体にソフトなRをつけ、各コーナーもR形状です。
・天井部は屋外寒冷地での積雪防止のため、傾斜がついています。
・高所取付時のカバー落下防止用として、ひもが付属されています。
【用途】
・小型HUB、トランシーバ、パッチパネル、電源用ブレーカ、コンセントなどの収納に。
