OPK-A キー付耐候プラボックス（屋根付）
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 2,210円～17,560円
- 税込単価
- 2,431円～19,316円
耐候性に優れた屋外用の汎用タイプキー付プラ制御ボックス。【特長】・N200番キ...
詳細情報を確認する商品仕様

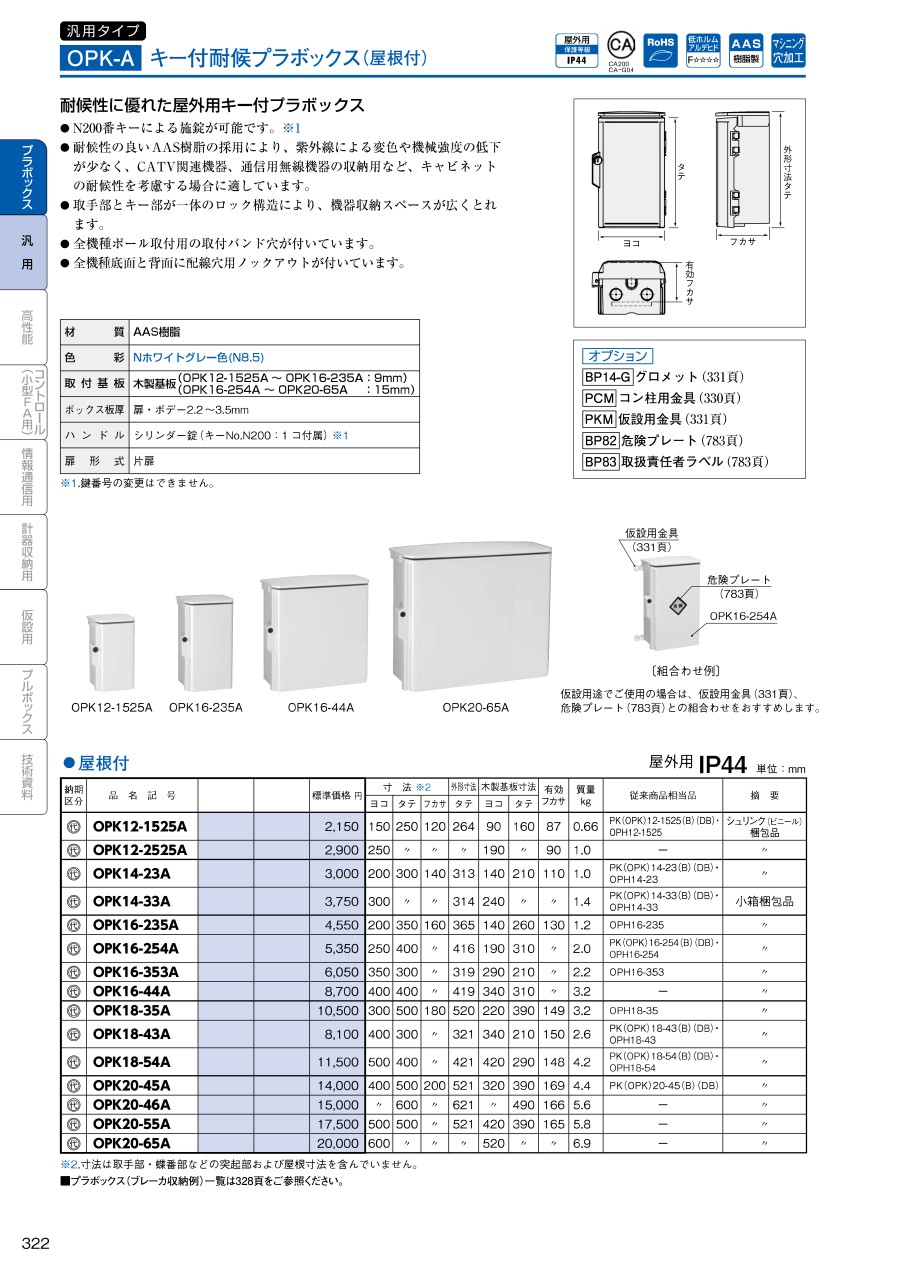

OPK-A・キー付耐候プラボックス（屋根付）
| 材質 | AAS樹脂 |
|---|---|
| 色彩 | Nホワイトグレー色（N8.5） |
| 取付基盤 | 木製基板（OPK12-1525A ～OPK16-235A：9mm）（OPK16-254A ～ OPK20-65A ：15mm） |
| ボックス板厚 | 扉・ボデー上2.2～3.5mm |
| ハンドル | シリンダー錠(キーNo.N200：1 コ付属) ※1 |
| 扉形式 | 片扉 |
※1.鍵番号の変更はできません。
この商品の特徴
キャビネットの使用環境（屋内用キャビネットか屋外用キャビネットか）及び保護等級IPを表す。保護等級IPは国際電気標準会議（IEC）の規格IEC60529（JIS C 0920）にて、危険な箇所への接近、外来固形物および水への保護の等級が規定されており、IPはキャビネットの保護構造の等級を記号で示したもの。
キャビネット工業会の規格「合成樹脂製汎用キャビネット」（CA200）および環境指針（CA-G04）に適合しているキャビネット。
建築基準法改正に伴い、建築物における木板のホルムアルデヒド放散量が制限された。JIS・JAS規格に規定された最も放散量の少ないF☆☆☆☆の木板を使用していることを表示。
分解図
屋根/取付バンド穴/取付穴/ボデー/木製基板/配線穴用ノックアウト（薄膜）/蝶番部/扉/シリンダー錠
・シリンダー錠開閉方法。N200番キーによる施錠が可能。
この商品の寸法図
寸法図
寸法
| 品名記号 | 寸法mm※2 | 外形寸法mm | 木製基盤寸法ｍｍ | 有効フカサ mm | 製品質量 kg | 従来商品相当品 | 備考 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| ヨコ | タテ | フカサ | タテ | ヨコ | タテ | |||||
| OPK12-1525A | 150 | 250 | 120 | 264 | 90 | 160 | 87 | 0.66 | PK（OPK）12-1525（B） （DB）・OPH12-1525 | シュリンク（ビニール）梱包品 |
| OPK12-2525A | 250 | 250 | 120 | 264 | 190 | 160 | 90 | 1.0 | - | |
| OPK14-23A | 200 | 300 | 140 | 313 | 140 | 210 | 110 | 1.0 | PK（OPK）14-23（B） （DB）・OPH14-23 | |
| OPK14-33A | 300 | 300 | 140 | 314 | 240 | 210 | 110 | 1.4 | PK（OPK）14-33（B） （DB）・OPH14-33 | 小箱梱包品 |
| OPK16-235A | 200 | 350 | 160 | 365 | 140 | 260 | 130 | 1.2 | OPH16-235 | |
| OPK16-245A | 250 | 400 | 160 | 416 | 190 | 310 | 130 | 2.0 | PK（OPK）16-254（B） （DB）・OPH16-254 | |
| OPK16-353A | 350 | 300 | 160 | 319 | 290 | 210 | 130 | 2.2 | OPH16-353 | |
| OPK16-44A | 400 | 400 | 160 | 419 | 340 | 310 | 130 | 3.2 | - | |
| OPK18-35A | 300 | 500 | 180 | 520 | 220 | 390 | 149 | 3.2 | OPH18-35 | |
| OPK18-43A | 400 | 300 | 180 | 321 | 340 | 210 | 150 | 2.6 | PK（OPK）18-43（B） （DB）・OPH18-43 | |
| OPK18-54A | 500 | 400 | 180 | 421 | 420 | 290 | 148 | 4.2 | PK（OPK）18-54（B） （DB）・OPH18-54 | |
| OPK20-45A | 400 | 500 | 200 | 521 | 320 | 390 | 169 | 4.4 | PK（OPK）20-45（B）（DB） | |
| OPK20-46A | 400 | 600 | 200 | 621 | 320 | 490 | 166 | 5.6 | - | |
| OPK20-55A | 500 | 500 | 200 | 521 | 420 | 390 | 165 | 5.8 | - | |
| OPK20-65A | 600 | 500 | 200 | 521 | 520 | 390 | 165 | 6.9 | - | |
※2.寸法は取手部・蝶番部などの突起部および屋根寸法を含んでいません。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,210円 ( 2,431円 ) | 在庫品1日目当日出荷可能 |
2,550円 ( 2,805円 ) | 在庫品1日目当日出荷可能 |
2,730円 ( 3,003円 ) | 在庫品1日目当日出荷可能 |
3,370円 ( 3,707円 ) | 3日目 |
8,140円 ( 8,954円 ) | 在庫品1日目当日出荷可能 |
3,610円 ( 3,971円 ) | 在庫品1日目当日出荷可能 |
4,050円 ( 4,455円 ) | 3日目 |
4,830円 ( 5,313円 ) | 在庫品1日目当日出荷可能 |
7,680円 ( 8,448円 ) | 在庫品1日目当日出荷可能 |
7,360円 ( 8,096円 ) | 在庫品1日目当日出荷可能 |
8,790円 ( 9,669円 ) | 3日目 |
12,350円 ( 13,585円 ) | 在庫品1日目当日出荷可能 |
14,270円 ( 15,697円 ) | 3日目 |
15,380円 ( 16,918円 ) | 3日目 |
17,560円 ( 19,316円 ) | 3日目 |
詳細情報
基本情報
耐候性に優れた屋外用の汎用タイプキー付プラ制御ボックス。
【特長】
・N200番キーによる施錠が可能。
・耐候性の良いAAS樹脂の採用により、日差しによる変色や機械強度の低下が少ない。
・取手部とキー部が一体の新ロック構造による、広い機器収納スペース。
・保護等級はIP44です。
・全機種ポール取付用の取付バンド穴付き。
・全機種底面と背面に配線穴用ノックアウト付き。
【用途】
・屋外のCATV関連機器、通信用無線機器の収納用など、キャビネットの耐候性を考慮する場合に最適。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
