日東工業

OM-B 引込計器盤キャビネット（水切、防塵・防水パッキン付、屋根付）

カタログ |

通常単価(税別): 27,530円～75,830円

税込単価: 30,283円～83,413円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

OR・ORB 屋外用制御盤キャビネット（水切構造、防塵・防水パッキン付）深さ120mm

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：2 日目～

電力量計収納用の屋根付屋外用キャビネット！【特長】・各電力管区に対応した電力量...

用途
制御・中継
材質
鉄
外形寸法D 奥行(厚み) (mm)
200
穴加工対応
非対応
開閉形状
その他開閉形状
基板・中板
木製
保護機能(耐環境性)
IP44
板厚（本体） (mm)
1.6
板厚（扉・カバー） (mm)
1.6
板厚（中板） (mm)
25
代表規格
なし
扉形式
片扉

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が44型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

OM-B・引込計器盤キャビネット・屋根つきの仕様例

製品仕様

OM-B・引込計器盤キャビネット・屋根つきイメージ

※ 写真は商品シリーズの代表例を記載しています。

設置場所

屋外

IP規格

IP44

塗装色

ライトベージュ塗装（5Y7/1）
クリーム塗装（2.5Y9/1）

材質

取付基板

木製基板（25mm）

キャビネット板厚

扉：1.6mm
ボデー：1.6mm

ハンドル

封印付キーハンドル（H-26N）
ハンドル（H-28：1コ）

扉形式

片扉

構造

水切付き
防塵・防水パッキン付き

品名記号	寸法 mm			外形寸法 mm	取付スペース		製品質量 kg
品名記号	ヨコ	タテ	フカサ	タテ	全電力管内向（東京電力・中部電力・その他の強化耐候型電力量計使用地域を除く）^※	東京電力管内向・中部電力管内向その他の強化耐候型電力量計使用地域	製品質量 kg
OM-11B	300	400	200	430	〔WHM 単（三）相 3線式 120A〕×1	〔WHM 単（三）相 3線式 30A〕×1	9.9
OM-11BC	300	400	200	430	〔WHM 単（三）相 3線式 120A〕×1	〔WHM 単（三）相 3線式 30A〕×1	9.9

※ ご選定の際は電力会社により取付スペースの異なる場合がありますのでご注意ください。

型番リスト

表示件数

型番

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

塗装色

全電力管内向（東京電力・中部電力・その他の強化耐候型電力量計使用地域を除く）

東京電力管内向・中部電力管内向その他の強化耐候型電力量計使用地域

設置端子公共建築工事標準仕様

RoHS?

最小発注数量

300	430	ライトベージュ（5Y7/1）	〔WHM 単（3）相 3線式 120A〕×1	〔WHM 単(3)相 3線式 30A〕×1	無	10	1個
300	430	クリーム（2.5Y9/1）	〔WHM 単（3）相 3線式 120A〕×1	〔WHM 単(3)相 3線式 30A〕×1	無	10	1個
300	530	ライトベージュ（5Y7/1）	〔WHM 単（3）相 3線式 120A〕×1	〔WHM 単(3)相 3線式 120A〕×1	無	10	1個
300	530	クリーム（2.5Y9/1）	〔WHM 単（3）相 3線式 120A〕×1	〔WHM 単(3)相 3線式 120A〕×1	無	10	1個
500	430	ライトベージュ（5Y7/1）	〔WHM 単（3）相 3線式 120A〕×1〔ELB 3P 60A〕×1	〔WHM 単(3)相 3線式 30A〕×1〔ELB 3P 60A〕×1	無	10	1個
500	430	クリーム（2.5Y9/1）	〔WHM 単（3）相 3線式 120A〕×1〔ELB 3P 60A〕×1	〔WHM 単(3)相 3線式 30A〕×1〔ELB 3P 60A〕×1	無	10	1個
500	530	ライトベージュ（5Y7/1）	〔WHM 単（3）相 3線式 120A〕×1〔ELB 3P 100A〕×1	〔WHM 単(3)相 3線式 120A〕×1〔ELB 3P 100A〕×1	無	10	1個
500	530	クリーム（2.5Y9/1）	〔WHM 単（3）相 3線式 120A〕×1〔ELB 3P 100A〕×1	〔WHM 単(3)相 3線式 120A〕×1〔ELB 3P 100A〕×1	無	10	1個
400	630	ライトベージュ（5Y7/1）	〔WHM 単（3）相 3線式 200A〕×1	〔WHM 単(3)相 3線式 120A〕×1	有	10	1個
400	630	クリーム（2.5Y9/1）	〔WHM 単（3）相 3線式 200A〕×1	〔WHM 単(3)相 3線式 120A〕×1	有	10	1個
400	830	ライトベージュ（5Y7/1）	〔WHM 単（3）相 3線式 120A〕×1〔ELB 3P 100A〕×1	〔WHM 単(3)相 3線式 120A〕×1〔ELB 3P 100A〕×1	有	10	1個
400	830	クリーム（2.5Y9/1）	〔WHM 単（3）相 3線式 120A〕×1〔ELB 3P 100A〕×1	〔WHM 単(3)相 3線式 120A〕×1〔ELB 3P 100A〕×1	有	10	1個
400	1030	ライトベージュ（5Y7/1）	〔WHM 単（3）相 3線式 200A〕×1〔ELB 3P 200A〕×1	〔WHM 単(3)相 3線式 120A〕×1〔ELB 3P 200A〕×1	有	10	1個
400	1030	クリーム（2.5Y9/1）	〔WHM 単（3）相 3線式 200A〕×1〔ELB 3P 200A〕×1	〔WHM 単(3)相 3線式 120A〕×1〔ELB 3P 200A〕×1	有	10	1個
400	1230	ライトベージュ（5Y7/1）	〔WHM 単（3）相 3線式 200A〕×1〔ELB 3P 200A〕×1	〔WHM 単(3)相 3線式 120A〕×1〔ELB 3P 200A〕×1	有	10	1個
400	1230	クリーム（2.5Y9/1）	〔WHM 単（3）相 3線式 200A〕×1〔ELB 3P 200A〕×1	〔WHM 単(3)相 3線式 120A〕×1〔ELB 3P 200A〕×1	有	10	1個
250	830	ライトベージュ（5Y7/1）	〔WHM 単（3）相 3線式 30A〕×2	取付スペースなし	無	10	1個
250	830	クリーム（2.5Y9/1）	〔WHM 単（3）相 3線式 30A〕×2	取付スペースなし	無	10	1個
350	1030	ライトベージュ（5Y7/1）	〔WHM 単（3）相 3線式 120A〕×2	〔WHM 単(3)相 3線式 120A〕×2	無	10	1個
350	1030	クリーム（2.5Y9/1）	〔WHM 単（3）相 3線式 120A〕×2	〔WHM 単(3)相 3線式 120A〕×2	無	10	1個
500	430	ライトベージュ（5Y7/1）	〔WHM 単（3）相 3線式 120A〕×2	〔WHM 単(3)相 3線式 30A〕×2	無	10	1個
500	430	クリーム（2.5Y9/1）	〔WHM 単（3）相 3線式 120A〕×2	〔WHM 単(3)相 3線式 30A〕×2	無	10	1個
500	530	ライトベージュ（5Y7/1）	〔WHM 単（3）相 3線式 120A〕×2	〔WHM 単(3)相 3線式 120A〕×2	無	10	1個
500	530	クリーム（2.5Y9/1）	〔WHM 単（3）相 3線式 120A〕×2	〔WHM 単(3)相 3線式 120A〕×2	無	10	1個
600	630	ライトベージュ（5Y7/1）	〔WHM 単（3）相 3線式 200A〕×2	〔WHM 単(3)相 3線式 120A〕×2	有	10	1個
600	630	クリーム（2.5Y9/1）	〔WHM 単（3）相 3線式 200A〕×2	〔WHM 単(3)相 3線式 120A〕×2	有	10	1個
600	830	ライトベージュ（5Y7/1）	〔WHM 単（3）相 3線式 200A〕×2	〔WHM 単(3)相 3線式 120A〕×2〔ELB 3P 100A〕×2	有	10	1個
600	830	クリーム（2.5Y9/1）	〔WHM 単（3）相 3線式 120A〕×2〔ELB 3P 100A〕×2	〔WHM 単(3)相 3線式 120A〕×2〔ELB 3P 100A〕×2	有	10	1個
600	1030	ライトベージュ（5Y7/1）	〔WHM 単（3）相 3線式 200A〕×2〔ELB 3P 200A〕×2	〔WHM 単(3)相 3線式 120A〕×2〔ELB 3P 200A〕×2	有	10	1個
600	1030	クリーム（2.5Y9/1）	〔WHM 単（3）相 3線式 200A〕×2〔ELB 3P 200A〕×2	〔WHM 単(3)相 3線式 120A〕×2〔ELB 3P 200A〕×2	有	10	1個
600	1230	ライトベージュ（5Y7/1）	〔WHM 単（3）相 3線式 200A〕×2〔ELB 3P 200A〕×2	〔WHM 単(3)相 3線式 120A〕×2〔ELB 3P 200A〕×2	有	10	1個
600	1230	クリーム（2.5Y9/1）	〔WHM 単（3）相 3線式 200A〕×2〔ELB 3P 200A〕×2	〔WHM 単(3)相 3線式 120A〕×2〔ELB 3P 200A〕×2	有	10	1個
700	530	ライトベージュ（5Y7/1）	〔WHM 単（3）相 3線式 120A〕×3	〔WHM 単(3)相 3線式 120A〕×2	無	10	1個
700	530	クリーム（2.5Y9/1）	〔WHM 単（3）相 3線式 120A〕×3	〔WHM 単(3)相 3線式 120A〕×2	無	10	1個
500	530	ライトベージュ（5Y7/1）	〔WHM 単（3）相 3線式 120A〕×1〔WHM 単相 2線式 30A〕×1タイムスイッチ×1	取付スペースなし	無	10	1個
500	530	クリーム（2.5Y9/1）	〔WHM 単（3）相 3線式 120A〕×1〔WHM 単相 2線式 30A〕×1タイムスイッチ×1	取付スペースなし	無	10	1個
500	630	ライトベージュ（5Y7/1）	〔WHM 単（3）相 3線式 120A〕×1〔WHM 単相 2線式 30A〕×1タイムスイッチ×1	〔WHM 単(3)相 3線式 120A〕×1〔WHM 単相 2線式 30A〕×1タイムスイッチ×1	無	10	1個
500	630	クリーム（2.5Y9/1）	〔WHM 単（3）相 3線式 120A〕×1〔WHM 単相 2線式 30A〕×1タイムスイッチ×1	〔WHM 単(3)相 3線式 120A〕×1〔WHM 単相 2線式 30A〕×1タイムスイッチ×1	無	10	1個
700	630	ライトベージュ（5Y7/1）	〔WHM 単（3）相 3線式 120A〕×2〔WHM 単相 2線式 30A〕×1タイムスイッチ×1	〔WHM 単(3)相 3線式 120A〕×2〔WHM 単相 2線式 30A〕×1タイムスイッチ×1	無	10	1個
700	630	クリーム（2.5Y9/1）	〔WHM 単（3）相 3線式 120A〕×2〔WHM 単相 2線式 30A〕×1タイムスイッチ×1	〔WHM 単(3)相 3線式 120A〕×2〔WHM 単相 2線式 30A〕×1タイムスイッチ×1	無	10	1個
500	830	ライトベージュ（5Y7/1）	〔WHM 単（3）相 3線式 30A〕×4	〔WHM 単(3)相 3線式 30A〕×4	無	10	1個
500	830	クリーム（2.5Y9/1）	〔WHM 単（3）相 3線式 30A〕×4	〔WHM 単(3)相 3線式 30A〕×4	無	10	1個
500	1030	ライトベージュ（5Y7/1）	〔WHM 単（3）相 3線式 120A〕×4	〔WHM 単(3)相 3線式 120A〕×4	無	10	1個
500	1030	クリーム（2.5Y9/1）	〔WHM 単（3）相 3線式 120A〕×4	〔WHM 単(3)相 3線式 120A〕×4	無	10	1個

通常単価(税別) (税込単価)	通常出荷日

27,530円 ( 30,283円 )	3日目
27,530円 ( 30,283円 )	3日目
29,660円 ( 32,626円 )	3日目
29,660円 ( 32,626円 )	3日目
27,530円 ( 30,283円 )	3日目
27,530円 ( 30,283円 )	3日目
32,920円 ( 36,212円 )	2日目
32,920円 ( 36,212円 )	2日目
39,630円 ( 43,593円 )	2日目
39,630円 ( 43,593円 )	2日目
43,960円 ( 48,356円 )	2日目
43,960円 ( 48,356円 )	2日目
51,740円 ( 56,914円 )	2日目
51,740円 ( 56,914円 )	2日目
54,920円 ( 60,412円 )	2日目
54,920円 ( 60,412円 )	2日目
31,930円 ( 35,123円 )	2日目
31,930円 ( 35,123円 )	4日目
39,630円 ( 43,593円 )	3日目
39,630円 ( 43,593円 )	2日目
29,660円 ( 32,626円 )	2日目
29,660円 ( 32,626円 )	2日目
32,990円 ( 36,289円 )	2日目
32,990円 ( 36,289円 )	2日目
47,340円 ( 52,074円 )	2日目
47,340円 ( 52,074円 )	2日目
57,200円 ( 62,920円 )	2日目
57,200円 ( 62,920円 )	2日目
62,660円 ( 68,926円 )	2日目
62,660円 ( 68,926円 )	2日目
75,830円 ( 83,413円 )	2日目
75,830円 ( 83,413円 )	2日目
44,040円 ( 48,444円 )	2日目
44,040円 ( 48,444円 )	2日目
40,620円 ( 44,682円 )	2日目
40,620円 ( 44,682円 )	4日目
46,170円 ( 50,787円 )	2日目
46,170円 ( 50,787円 )	4日目
46,240円 ( 50,864円 )	2日目
47,340円 ( 52,074円 )	4日目
46,170円 ( 50,787円 )	2日目
46,170円 ( 50,787円 )	2日目
52,770円 ( 58,047円 )	2日目
52,770円 ( 58,047円 )	2日目

詳細情報

基本情報

基本情報

電力量計収納用の屋根付屋外用キャビネット！
【特長】
・各電力管区に対応した電力量計収納用キャビネットです。
・接地端子は公共建築工事標準仕様を採用しています。
・検針窓はオリーブ色でネームシールを付属しています。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

日東ボックス穴加工承ります！ 設計から購入までミスミにお任せ！
・Webで簡単設計（CAD知識は不要！）
・その場で即価格納期回答！最短3日目出荷！
・商品名の【穴加工対応】が対象品
→対象品一覧はこちら

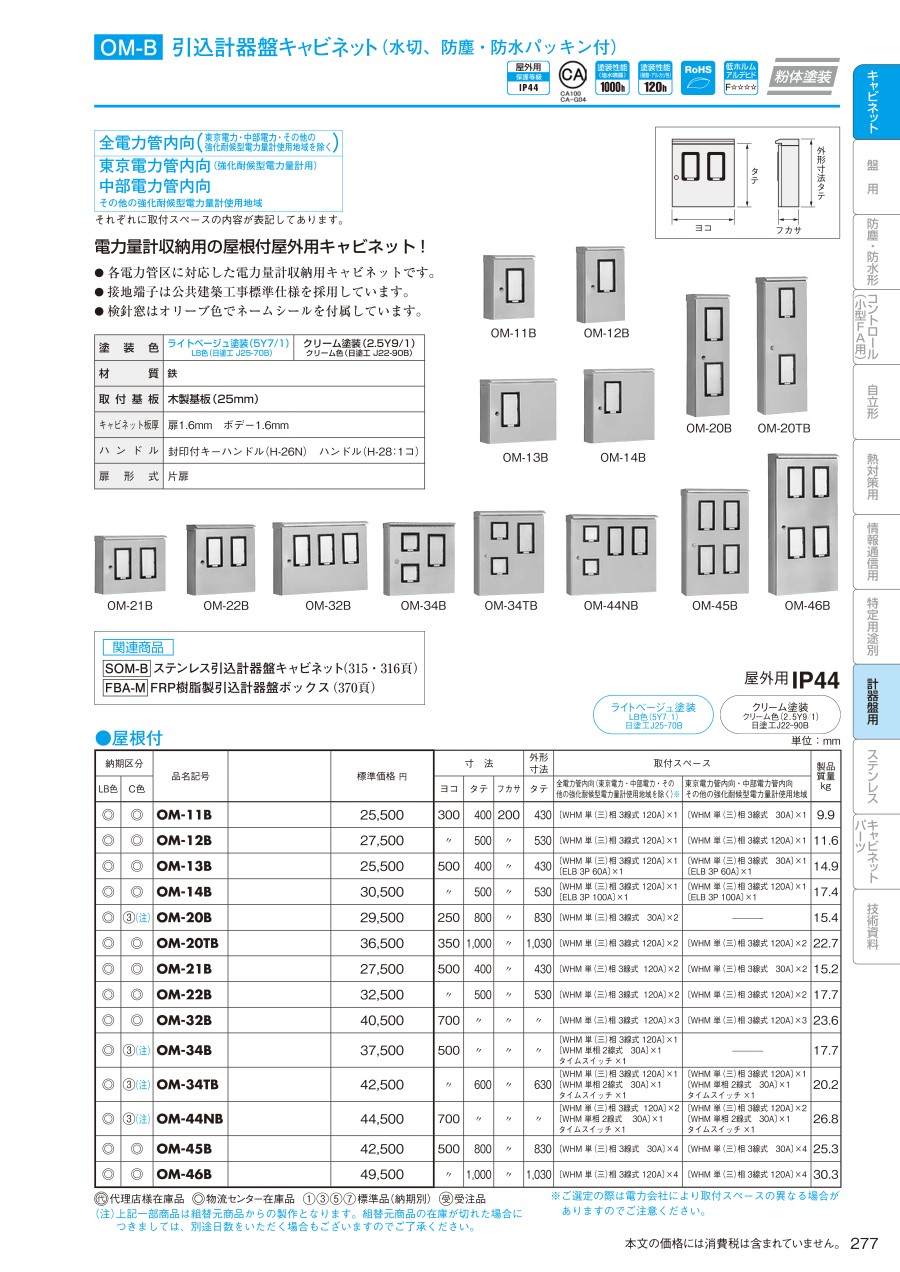

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
