日東工業

HVP ペデスタルボックス

カタログ |

数量スライド割引

通常単価(税別): 119,710円～176,020円

税込単価: 131,681円～193,622円

WHM・ブレーカ・電話用保安器・CATV機器・ガスメータなどの収納が可能なペデ...

用途
制御・中継
材質
ステンレス
外形寸法H 縦(高さ) (mm)
1000
外形寸法D 奥行(厚み) (mm)
250
穴加工対応
非対応
開閉形状
ハンドル
基板・中板
木製
保護機能(耐環境性)
IP23D
塗装色
ライトベージュ（5Y7/1）
板厚（本体） (mm)
1.5
板厚（扉・カバー） (mm)
1.5
代表規格
なし
扉形式
2段片扉

未確定：候補が8型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

HVP・ペデスタルボックスの仕様例

製品仕様

HVP・ペデスタルボックスイメージ

※ 写真は商品シリーズの代表例を記載しています。

設置場所

屋外

IP規格

IP23D

塗装色

ライトベージュ塗装（5Y7/1）

材質

ステンレス（SUS304）

取付基板

木製基板、上部25mm、下部15mm

キャビネット板厚

カバー：1.5mm
ボデー：1.5mm

ハンドル

上扉ステンレス製封印付キーハンドル
下扉ステンレス製キーハンドル、ハンドル（H-28：1コ）

扉形式

2段片扉

品名記号	外形寸法 mm			有効フカサ mm^※	適合ベース	製品質量 kg
品名記号	ヨコ	タテ	フカサ	有効フカサ mm^※	適合ベース	製品質量 kg
HVP-3LTB	300	1,000	250	200	HVP-3P、3C	22.5
HVP-5LTPB	500	1,000	250	200	HVP-5P、5C	30.0
HVP-5LTCB	500	1,000	250	200	HVP-5P、5C	31.5

※ 有効フカサはハンドル部などにより減少しますのでご注意ください。

型番リスト

表示件数

型番

外形寸法W 横(幅)

(mm)

板厚（中板）

(mm)

仕様

板厚（中板）詳細

(mm)

最小発注数量

300	15/25	電灯+電話	25（上部）、15（下部）	1個
500	15/25	ガス	25（上部）、15（下部）	1個
500	15/25	電灯+電話+テレビ	25（上部）、15（下部）	1個
500	15/25	電灯+電話+動力	25（上部）、15（下部）	1個
700	15/25	電灯+電話+動力+テレビ	25（上部）、15（下部）	1個
300	15/25	汎用	25（上部）、15（下部）	1個
500	15/25	汎用	25（上部）、15（下部）	1個
700	15/25	汎用	25（上部）、15（下部）	1個

通常単価(税別) (税込単価)	通常出荷日

131,510円 ( 144,661円 )	2日目
142,520円 ( 156,772円 )	2日目
142,280円 ( 156,508円 )	2日目
142,290円 ( 156,519円 )	2日目
176,020円 ( 193,622円 )	3日目
119,710円 ( 131,681円 )	2日目
142,650円 ( 156,915円 )	2日目
163,550円 ( 179,905円 )	2日目

詳細情報

基本情報

基本情報

WHM・ブレーカ・電話用保安器・CATV機器・ガスメータなどの収納が可能なペデスタルボックス。
【特長】
・地中配線用キャビネットで、自立させて設置。
・住宅への引込み計器収納キャビネット。
・地中化された配電線や電話線、有線テレビ線などを一括して住宅へ引込む。
・家まわりの計器類を一カ所に集約して収納可能。
・メータ窓のないタイプもあるので汎用タイプとしての使用も可能。
・耐候性・耐食性に優れた材質である、ステンレスおよび高密度ポリエチレンを使用。
・ベース部はペデスタルベースとチャンネルベースがあり、工法に合わせて選択可能。

日東ボックス穴加工承ります！ 設計から購入までミスミにお任せ！
・Webで簡単設計（CAD知識は不要！）
・その場で即価格納期回答！最短3日目出荷！
・商品名の【穴加工対応】が対象品
→対象品一覧はこちら

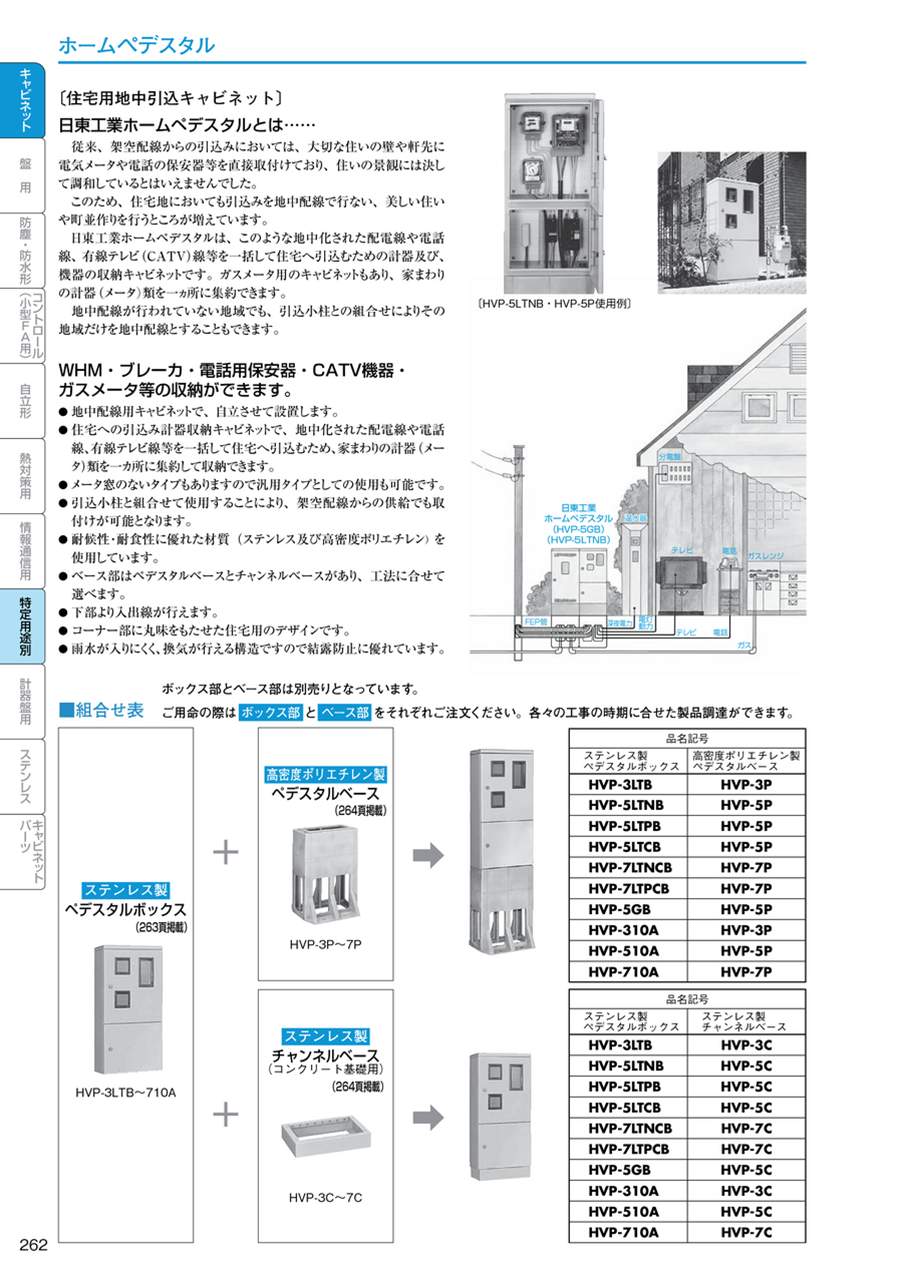

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
