塗装色	ライトベージュ塗装（5Y7/1）日塗工H25-70B
材質	鉄
取付基板	鉄製基板（2.3mm）
キャビネット板厚	扉1.6mm　ボデー1.6mm　テーブル2.3mm　基台2.3mm
ハンドル	防水平面ハンドル（H-85）（キーNo.N200：2コ）
扉形式	片扉または両扉

この商品の特長

保護等級屋内用 IP4X（両扉）
保護等級屋内用 IP44（片扉）
キャビネットの使用環境（屋内用キャビネットか屋外用キャビネットか）及び保護等級IPを表す。保護等級IPは国際電気標準会議（IEC）の規格IEC60529（JIS C 0920）にて、危険な箇所への接近、外来固形物および水への保護の等級が規定されており、IPはキャビネットの保護構造の等級を記号で示したもの。

キャビネット工業会規格及び環境指針適合
キャビネット工業会の規格「金属製汎用キャビネット」（CA100）および環境指針（CA-G04）に適合しているキャビネット。

鍵番号違い対応
組み替え対応により、鍵番号の変更が可能。
変更時はTAK70番シリーズにて40種類鍵番号にて対応。

粉体塗装
環境にやさしく、防錆力に優れた粉体塗装を採用。

分解図（D）フカサ300mm・フカサ400mm

溶接ナット（M5）/クリップシール/アイナット（M12）/下面開口プレート/基台/接地端子（M8）/鉄製基板/防水平面ハンドル（H-85）/溶接ナット（M5）〔φ10×Ｈ12〕/扉/ステー/キャッチ/コインロック。
テーブルのあけ方
下図のようにラベル下の引掛金具に手を添え、指先で押し上げてからテーブルを上にあげる。

分解図（D）フカサ500mm・フカサ600mm

ステー/防水平面ハンドル（H-85）/ロッド棒/基台/下面開口プレート/接地端子（M8）/鉄製基板/扉/溶接ナット（M5）（φ10×Ｈ12）/アイナット（M12）/クリップシール/キャッチ/コインロック。
テーブルのあけ方
下図のようにラベル下の引掛金具に手を添え、指先で押し上げてからテーブルを上にあげる。

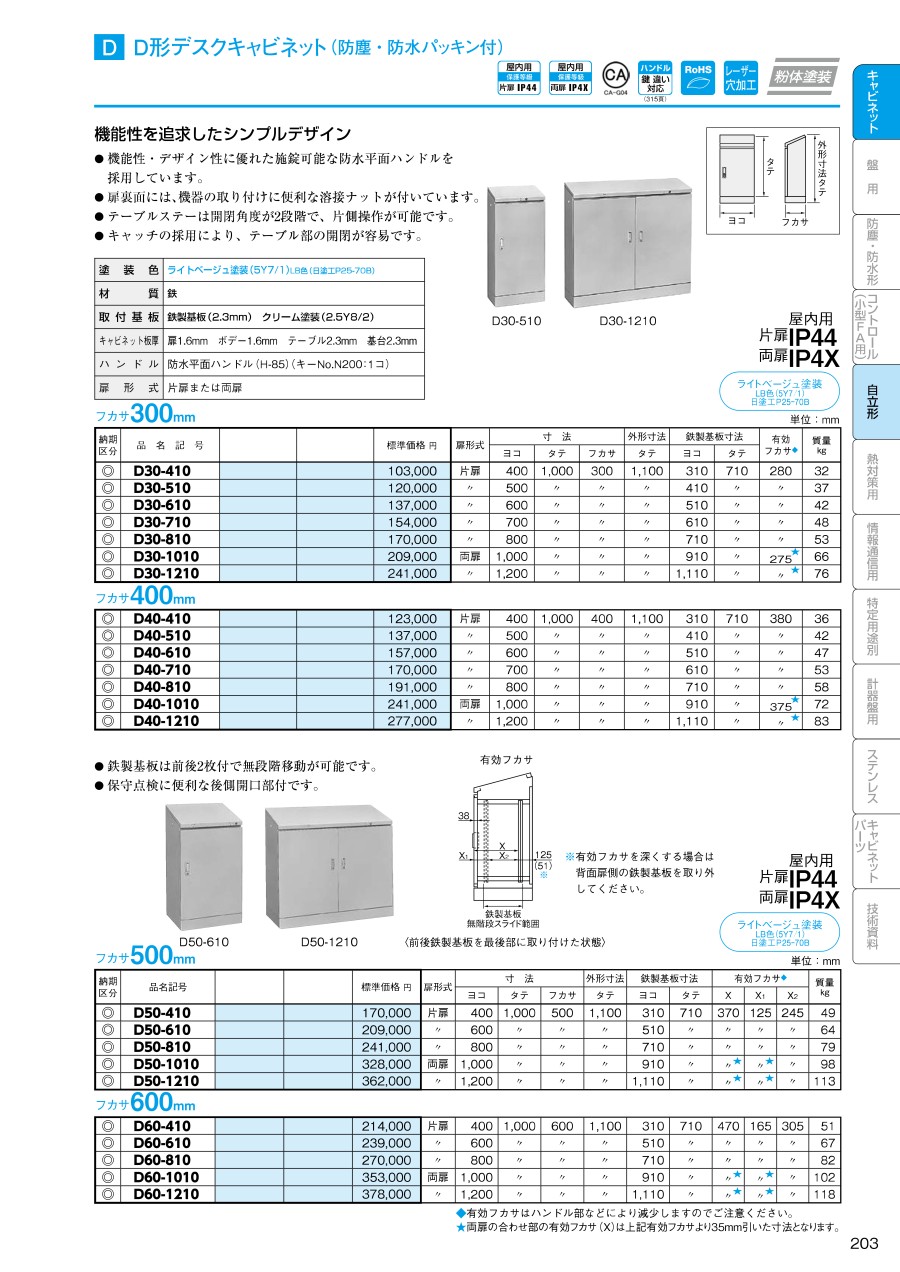

この商品の寸法図

フカサ : 300mm

品名記号	扉形式	外形寸法 mm			外形タテ mm	基板寸法 mm		有効フカサ mm^※1	製品質量 kg
品名記号	扉形式	ヨコ	タテ	フカサ	外形タテ mm	ヨコ	タテ	有効フカサ mm^※1	製品質量 kg
D30-410	片扉	400	1,000	300	1,100	310	710	280	32
D30-510	片扉	500	1,000	300	1,100	410	710	280	37
D30-610	片扉	600	1,000	300	1,100	510	710	280	42
D30-710	片扉	700	1,000	300	1,100	610	710	280	48
D30-810	片扉	800	1,000	300	1,100	710	710	280	53
D30-1010	両扉	1,000	1,000	300	1,100	910	710	^※2 275	66
D30-1210	両扉	1,200	1,000	300	1,100	1,110	710	^※2 275	76

フカサ : 400mm

品名記号	扉形式	外形寸法 mm			外形タテ mm	基板寸法 mm		有効フカサ mm^※1	製品質量 kg
品名記号	扉形式	ヨコ	タテ	フカサ	外形タテ mm	ヨコ	タテ	有効フカサ mm^※1	製品質量 kg
D40-410	片扉	400	1,000	400	1,100	310	710	380	36
D40-510	片扉	500	1,000	400	1,100	410	710	380	42
D40-610	片扉	600	1,000	400	1,100	510	710	380	47
D40-710	片扉	700	1,000	400	1,100	610	710	380	53
D40-810	片扉	800	1,000	400	1,100	710	710	380	58
D40-1010	両扉	1,000	1,000	400	1,100	910	710	^※2 375	72
D40-1210	両扉	1,200	1,000	400	1,100	1,110	710	^※2 375	83

フカサ : 500mm

品名記号	扉形式	外形寸法 mm			外形タテ mm	基板寸法 mm		有効フカサ mm^※1	製品質量 kg
品名記号	扉形式	ヨコ	タテ	フカサ	外形タテ mm	ヨコ	タテ	有効フカサ mm^※1	製品質量 kg
D50-410	片扉	400	1,000	500	1,100	310	710	370	49
D50-610	片扉	600	1,000	500	1,100	510	710	370	64
D50-810	片扉	800	1,000	500	1,100	710	710	370	79
D50-1010	両扉	1,000	1,000	500	1,100	910	710	^※2 370	98
D50-1210	両扉	1,200	1,000	500	1,100	1,110	710	^※2 370	113

フカサ : 600mm

品名記号	扉形式	外形寸法 mm			外形タテ mm	基板寸法 mm		有効フカサ mm^※1	製品質量 kg
品名記号	扉形式	ヨコ	タテ	フカサ	外形タテ mm	ヨコ	タテ	有効フカサ mm^※1	製品質量 kg
D60-410	片扉	400	1,000	600	1,100	310	710	470	51
D60-610	片扉	600	1,000	600	1,100	510	710	470	67
D60-810	片扉	800	1,000	600	1,100	710	710	470	82
D60-1010	両扉	1,000	1,000	600	1,100	910	710	^※2 470	102
D60-1210	両扉	1,200	1,000	600	1,100	1,110	710	^※2 470	118

※1 有効フカサはハンドル部、図面ホルダなどにより減少しますのでご注意ください。
※2 両扉の合わせ部の有効フカサは35mm引いた寸法となります。

型番リスト

表示件数

型番

外形寸法W 横(幅)

(mm)

外形寸法D 奥行(厚み)

(mm)

保護機能(耐環境性)

扉形式

RoHS?

最小発注数量

1000	300	IP4X	両扉	10	1個
1200	300	IP4X	両扉	10	1個
400	300	IP44	片扉	10	1個
500	300	IP44	片扉	10	1個
600	300	IP44	片扉	10	1個
700	300	IP44	片扉	10	1個
800	300	IP44	片扉	10	1個
1000	400	IP4X	両扉	10	1個
1200	400	IP4X	両扉	10	1個
400	400	IP44	片扉	10	1個
500	400	IP44	片扉	10	1個
600	400	IP44	片扉	10	1個
700	400	IP44	片扉	10	1個
800	400	IP44	片扉	10	1個
1000	500	IP4X	両扉	10	1個
1200	500	IP4X	両扉	10	1個
400	500	IP44	片扉	10	1個
600	500	IP44	片扉	10	1個
800	500	IP44	片扉	10	1個
1000	600	IP4X	両扉	10	1個
1200	600	IP4X	両扉	10	1個
400	600	IP44	片扉	10	1個
600	600	IP44	片扉	10	1個
800	600	IP44	片扉	10	1個

通常単価(税別) (税込単価)	通常出荷日

143,390円 ( 157,729円 )	2日目
164,530円 ( 180,983円 )	2日目
70,390円 ( 77,429円 )	2日目
89,100円 ( 98,010円 )	2日目
100,060円 ( 110,066円 )	2日目
105,590円 ( 116,149円 )	2日目
120,760円 ( 132,836円 )	2日目
164,530円 ( 180,983円 )	2日目
197,780円 ( 217,558円 )	2日目
89,050円 ( 97,955円 )	2日目
100,060円 ( 110,066円 )	2日目
120,730円 ( 132,803円 )	2日目
120,760円 ( 132,836円 )	2日目
131,590円 ( 144,749円 )	2日目
231,410円 ( 254,551円 )	2日目
252,400円 ( 277,640円 )	2日目
120,760円 ( 132,836円 )	2日目
143,390円 ( 157,729円 )	2日目
164,530円 ( 180,983円 )	2日目
242,020円 ( 266,222円 )	2日目
263,650円 ( 290,015円 )	2日目
154,030円 ( 169,433円 )	2日目
164,650円 ( 181,115円 )	2日目
187,270円 ( 205,997円 )	2日目

詳細情報

基本情報

基本情報

機能性を追求したシンプルデザイン！
【特長】
・機能性・デザイン性に優れた施錠可能。
・防水平面ハンドルを採用。
・扉裏面には、機器の取付けに便利な溶接ナットが付いている。
・テーブルステーは開閉角度が2段階。
・片側操作が可能。
・キャッチの採用により、テーブル部の開閉が容易。
【用途】
・屋内用、自立形キャビネット、デスクタイプ。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

ボックス穴加工サービス加工公差について

基準寸法（mm）	許容差（mm）
2,300以下	±3.0

ボックス穴加工サービスでお求めの加工品は日東工業(株)で製作致します。加工公差の詳細は＜こちら＞ご参照ください。
①キャビネット外形端面からの穴位置（F、G）に対する許容差
②センター振り分け寸法の中心からの寸法（H、l、J)に対する許容差
③両扉機種での左右扉間のピッチ（K)に対する許容差
上表は保証精度ではなく、一般加工精度です。
※穴寸法ご指定時の注意点
●機器取付穴
機密取付穴としてお使いの場合、加工精度を考慮し、機の寸法よりも0.5～2mmほど大きめの穴をご指定ください。
ただし、取付けされる機のフランジが小さい場合は、穴や穴周囲の塗装焼けなどが優れないことがありますのでご了承ください。
機に取付穴（パネルカット寸法）の指定がある場合は、その寸法でご指定ください。寸法許容差がある場合は、その中間値をご指定ください。
●連結穴、接続穴
キャビネット同士を連結するための穴や基台との接続穴を当レーザーで加工しますと、キャビネット端からの加工公差により、連結接続時に
段差が生じる場合があります。連結穴や接続穴は、使用されるねじ又はポルト怪に対し、余裕を持った穴径でご指定ください。
●センター振り分けの穴配置
当レーザー加工で使用する加工機はキャビネット外形の角部を原点として認識するため、センター振り分けで寸法をご指定いただいた場合、キャビネット外形公差により、正確に
中心振り分けとならない場合がありますので、ご了承ください。
