塗装色	ライトベージュ塗装（5Y7/1）LB色（日塗工J25-70B）
材質	鉄
取付基板	鉄製基板（2.3mm）クリーム塗装（2.5Y8/2）
キャビネット板厚	扉1.6mm　ボデー1.6mm
ハンドル	キャッチクリップ（ステンレス製）
扉形式	片扉

この商品の特徴

保護等級屋内・屋外兼用 IP55
キャビネットの使用環境（屋内用キャビネットか屋外用キャビネットか）及び保護等級IPを表す。保護等級IPは国際電気標準会議（IEC）の規格IEC60529（JIS C 0920）にて、危険な箇所への接近、外来固形物および水への保護の等級が規定されており、IPはキャビネットの保護構造の等級を記号で示したもの。

キャビネット工業会環境指針適合
キャビネット工業会の環境指針（CA-G04）に適合しているキャビネット。

塗装性能（塩水噴霧）1,000h
JISK5600-7-1 塗料一般試験方法耐中性塩水噴霧性により試験した塗装性能を表す。
配電盤工業会塗装技術資料（JSIA-T1020）により、耐中性塩水噴霧性1,000h: 重耐塩仕様。
※性能はテストピースによる塗装性能を表し、判定基準はJSIA-T1020による。

塗装性能（耐酸・アルカリ性）120h
JISK5600-6-1　塗料一般試験方法耐液体性により試験した塗装性能を表す。
配電盤工業会塗装技術資料（JSIA-T1020）により耐アルカリ仕様、耐酸仕様。
※性能はテストピースによる塗装性能を表し、判定基準はJIS K5981による。

レーザー穴加工対象品レ
ーザー加工機を使用して、追加工を行う。高出力のレーザー光により金属を溶断して、穴加工を実施。

粉体塗装
環境にやさしく、防錆力に優れた粉体塗装を採用。

分解図

接地端子（M8）/キャッチクリップ/ボルトホルダー/パッキン/扉/鉄製基板

扉の裏面には万能パネル取付レール付属（取り外し可能）。

この商品の寸法図

フカサ : 250mm

品名記号	外形寸法 mm			基板寸法 mm		有効フカサ mm	製品質量 kg
品名記号	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサ mm	製品質量 kg
CR25-45	400	500	250	320	420	232	14.4
CR25-46	400	600	250	320	520	232	17.1
CR25-54	500	400	250	420	320	232	14.7
CR25-55	500	500	250	420	420	232	17.5
CR25-56	500	600	250	420	520	232	20.3
CR25-57	500	700	250	420	620	232	23.1
CR25-65	600	500	250	520	420	232	20.4
CR25-66	600	600	250	520	520	232	23.7
CR25-67	600	700	250	520	620	232	26.9

フカサ : 300mm

品名記号	外形寸法 mm			基板寸法 mm		有効フカサ mm	製品質量 kg
品名記号	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサ mm	製品質量 kg
CR30-45	400	500	300	320	420	282	15.9
CR30-46	400	600	300	320	520	282	18.4
CR30-54	500	400	300	420	320	282	15.9
CR30-55	500	500	300	420	420	282	18.8
CR30-56	500	600	300	420	520	282	21.8
CR30-57	500	700	300	420	620	282	24.7
CR30-65	600	500	300	520	420	282	21.8
CR30-66	600	600	300	520	520	282	25.2
CR30-67	600	700	300	520	620	282	28.5
CR30-68	600	800	300	520	720	282	31.9
CR30-76	700	600	300	620	520	282	28.6
CR30-77	700	700	300	620	620	282	32.3
CR30-78	700	800	300	620	720	282	36.1

フカサ : 350mm

品名記号	外形寸法 mm			基板寸法 mm		有効フカサ mm	製品質量 kg
品名記号	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサ mm	製品質量 kg
CR35-45	400	500	350	320	420	332	17.0
CR35-54	500	400	350	420	320	332	17.1
CR35-55	500	500	350	420	420	332	19.5
CR35-56	500	600	350	420	520	332	23.2
CR35-57	500	700	350	420	620	332	26.3
CR35-65	600	500	350	520	420	332	23.2
CR35-66	600	600	350	520	520	332	26.7
CR35-67	600	700	350	520	620	332	30.2
CR35-68	600	800	350	520	720	332	33.7
CR35-76	700	600	350	620	520	332	30.2
CR35-77	700	700	350	620	620	332	34.1
CR35-78	700	800	350	620	720	332	38.1

フカサ : 400mm

品名記号	外形寸法 mm			基板寸法 mm		有効フカサ mm	製品質量 kg
品名記号	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサ mm	製品質量 kg
CR40-45	400	500	400	320	420	382	18.2
CR40-54	500	400	400	420	320	382	18.2
CR40-55	500	500	400	420	420	382	21.4
CR40-56	500	600	400	420	520	382	24.6
CR40-57	500	700	400	420	620	382	27.7
CR40-65	600	500	400	520	420	382	24.6
CR40-66	600	600	400	520	520	382	28.3
CR40-67	600	700	400	520	620	382	31.9
CR40-68	600	800	400	520	720	382	35.4
CR40-76	700	600	400	620	520	382	31.9
CR40-77	700	700	400	620	620	382	35.9
CR40-78	700	800	400	620	720	382	40.0

※ 壁掛け専用キャビネットですので床面設置の場合は、キャビネット底面に加え背面で固定してください。

型番リスト

表示件数

型番

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

外形寸法D 奥行(厚み)

(mm)

RoHS?

最小発注数量

400	500	250	10	1個
400	600	250	10	1個
500	400	250	10	1個
500	500	250	10	1個
500	600	250	10	1個
500	700	250	10	1個
600	500	250	10	1個
600	600	250	10	1個
600	700	250	10	1個
400	500	300	10	1個
400	600	300	10	1個
500	400	300	10	1個
500	500	300	10	1個
500	600	300	10	1個
500	700	300	10	1個
600	500	300	10	1個
600	600	300	10	1個
600	700	300	10	1個
600	800	300	10	1個
700	600	300	10	1個
700	700	300	10	1個
700	800	300	10	1個
400	500	350	10	1個
500	400	350	10	1個
500	500	350	10	1個
500	600	350	10	1個
500	700	350	10	1個
600	500	350	10	1個
600	600	350	10	1個
600	700	350	10	1個
600	800	350	10	1個
700	600	350	10	1個
700	700	350	10	1個
700	800	350	10	1個
400	500	400	10	1個
500	400	400	10	1個
500	500	400	10	1個
500	600	400	10	1個
500	700	400	10	1個
600	500	400	10	1個
600	600	400	10	1個
600	700	400	10	1個
600	800	400	10	1個
700	600	400	10	1個
700	700	400	10	1個
700	800	400	10	1個

通常単価(税別) (税込単価)	通常出荷日

38,640円22,306円 ( 24,537円 )	在庫品1日目当日出荷可能
42,890円 ( 47,179円 )	2日目
36,340円 ( 39,974円 )	3日目
42,890円 ( 47,179円 )	2日目
46,230円 ( 50,853円 )	2日目
49,430円 ( 54,373円 )	2日目
47,290円 ( 52,019円 )	2日目
49,430円 ( 54,373円 )	2日目
55,010円 ( 60,511円 )	2日目
42,890円 ( 47,179円 )	2日目
46,230円 ( 50,853円 )	2日目
42,890円 ( 47,179円 )	2日目
46,230円 ( 50,853円 )	2日目
49,430円 ( 54,373円 )	2日目
55,010円 ( 60,511円 )	2日目
49,430円 ( 54,373円 )	2日目
55,010円 ( 60,511円 )	2日目
58,260円 ( 64,086円 )	2日目
64,820円 ( 71,302円 )	2日目
62,660円 ( 68,926円 )	2日目
68,160円 ( 74,976円 )	2日目
75,910円 ( 83,501円 )	2日目
43,960円 ( 48,356円 )	2日目
43,960円 ( 48,356円 )	2日目
47,290円 ( 52,019円 )	2日目
55,010円 ( 60,511円 )	2日目
58,260円 ( 64,086円 )	2日目
53,820円 ( 59,202円 )	2日目
58,260円 ( 64,086円 )	2日目
66,000円 ( 72,600円 )	2日目
68,120円 ( 74,932円 )	2日目
66,000円 ( 72,600円 )	2日目
69,320円 ( 76,252円 )	2日目
76,990円 ( 84,689円 )	2日目
46,230円 ( 50,853円 )	2日目
46,230円 ( 50,853円 )	2日目
49,430円 ( 54,373円 )	2日目
57,150円 ( 62,865円 )	2日目
62,660円 ( 68,926円 )	2日目
55,010円 ( 60,511円 )	2日目
64,820円 ( 71,302円 )	2日目
68,160円 ( 74,976円 )	2日目
69,320円 ( 76,252円 )	2日目
68,160円 ( 74,976円 )	2日目
75,910円 ( 83,501円 )	2日目
80,290円 ( 88,319円 )	2日目

詳細情報

基本情報

基本情報

キャッチクリップ付で水切、防塵・防水構造の制御ボックス。
【特長】
・扉の裏面に万能パネル取付レールが付いているため万能パネル（BP22-P-Z）の取付けが容易。
・キャッチクリップ付で水切、防塵・防水。
・汎用タイプ。
【用途】
・屋内屋外兼用コントロールボックス（小型FA用）。

ボックス穴加工サービス加工公差について

基準寸法（mm）	許容差（mm）
2,300以下	±3.0

ボックス穴加工サービスでお求めの加工品は日東工業(株)で製作致します。加工公差の詳細は＜こちら＞ご参照ください。
①キャビネット外形端面からの穴位置（F、G）に対する許容差
②センター振り分け寸法の中心からの寸法（H、l、J)に対する許容差
③両扉機種での左右扉間のピッチ（K)に対する許容差
上表は保証精度ではなく、一般加工精度です。
※穴寸法ご指定時の注意点
●機器取付穴
機密取付穴としてお使いの場合、加工精度を考慮し、機の寸法よりも0.5～2mmほど大きめの穴をご指定ください。
ただし、取付けされる機のフランジが小さい場合は、穴や穴周囲の塗装焼けなどが優れないことがありますのでご了承ください。
機に取付穴（パネルカット寸法）の指定がある場合は、その寸法でご指定ください。寸法許容差がある場合は、その中間値をご指定ください。
●連結穴、接続穴
キャビネット同士を連結するための穴や基台との接続穴を当レーザーで加工しますと、キャビネット端からの加工公差により、連結接続時に
段差が生じる場合があります。連結穴や接続穴は、使用されるねじ又はポルト怪に対し、余裕を持った穴径でご指定ください。
●センター振り分けの穴配置
当レーザー加工で使用する加工機はキャビネット外形の角部を原点として認識するため、センター振り分けで寸法をご指定いただいた場合、キャビネット外形公差により、正確に
中心振り分けとならない場合がありますので、ご了承ください。

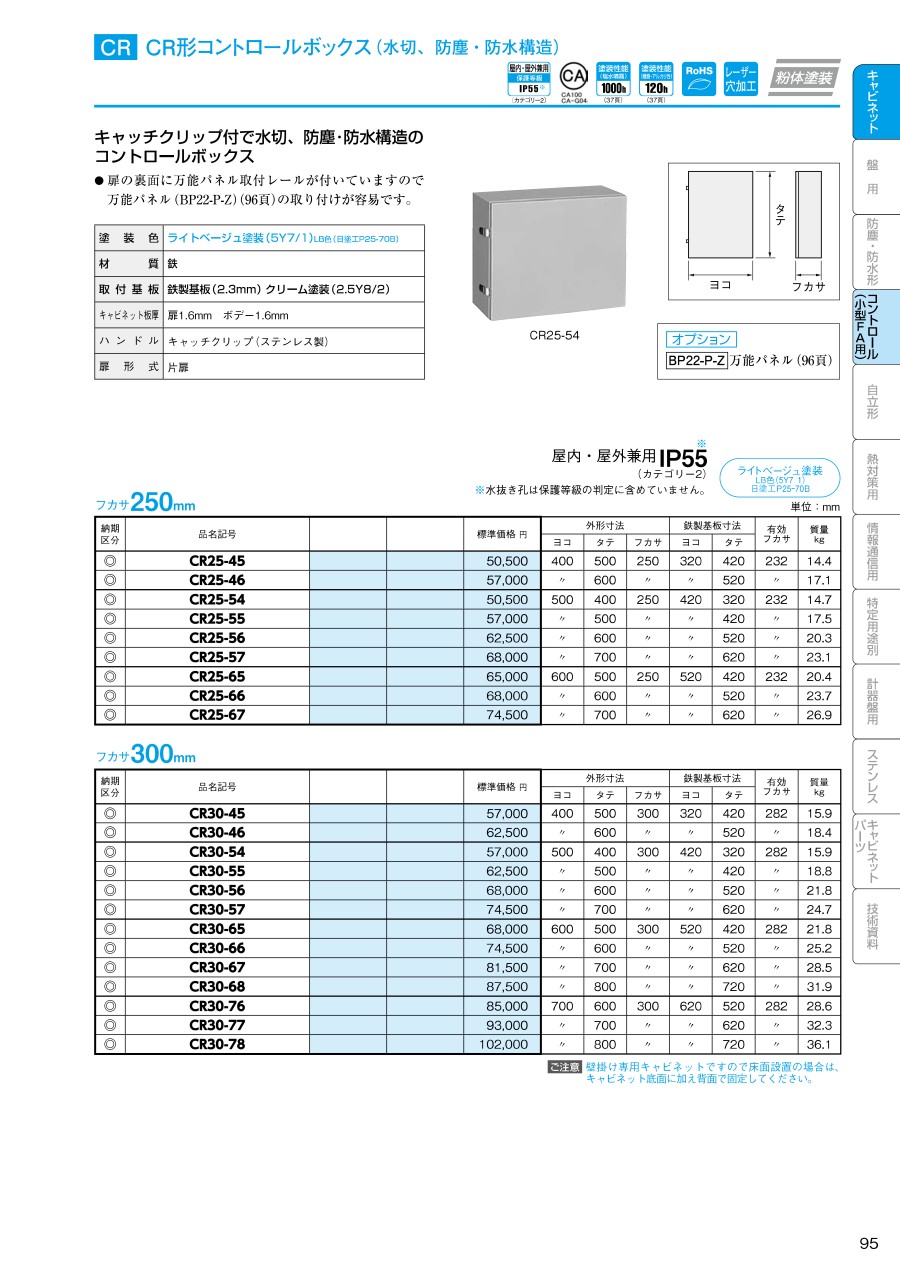

カタログ
