日東工業

CF-U CF形ボックス（防水・防塵構造）・国際規格認証タイプ

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 7,580円～22,010円

税込単価: 8,338円～24,211円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：3 日目～

IP66の高気密性能をもつ、4点ねじ止めタイプのUL・CE・TÜV認証取得タイ...

用途
制御・中継
材質
鉄
穴加工対応
非対応
開閉形状
ネジ止め
基板・中板
鉄製
保護機能(耐環境性)
IP66
板厚（本体） (mm)
1.6
板厚（扉・カバー） (mm)
1.6
板厚（中板） (mm)
1.6
代表規格
CE / UL / TUV

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が96型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

熱関連機器選定補助ツール

日東工業製「熱関連機器選定プログラム」のダウンロードは、上記画像をクリックして進んでください。
※日東工業HPへと移動します。

CF-U・CF形ボックス（防水・防塵構造）・国際規格認証タイプ

塗装色	ライトベージュ塗装（5Y7/1） LB色（日塗工H25-70B）	クリーム塗装（2.5Y9/1）クリーム色（日塗工H22-90B）
材質	鉄
取付基板	鉄製基板（溶融亜鉛めっき鋼板製）（方眼目盛なし）（1.6mm）
キャビネット板厚	扉 1.6mm ボデー 1.6mm
扉形式	カバー：4点ねじ止めタイプ

この商品の特徴

保護等級屋内用 IP66

キャビネットの使用環境（屋内用キャビネットか屋外用キャビネットか）及び保護等級IPを表す。保護等級IPは国際電気標準会議（IEC）の規格IEC60529（JIS C 0920）にて、危険な箇所への接近、外来固形物および水への保護の等級が規定されており、IPはキャビネットの保護構造の等級を記号で示したもの。

キャビネット工業会規格及び環境指針適合

キャビネット工業会の規格「金属製汎用キャビネット」（CA100）および環境指針（CA-G04）に適合しているキャビネット。

塗装性能（塩水噴霧）1,000h

JISK5600-7-1 塗料一般試験方法耐中性塩水噴霧性により試験した塗装性能を表す。
配電盤工業会塗装技術資料（JSIA-T1020）により、耐中性塩水噴霧性1,000h: 重耐塩仕様。
※性能はテストピースによる塗装性能を表し、判定基準はJSIA-T1020による。

塗装性能（耐酸・アルカリ性）120h

JISK5600-6-1　塗料一般試験方法耐液体性により試験した塗装性能を表す。
配電盤工業会塗装技術資料（JSIA-T1020）により耐アルカリ仕様、耐酸仕様。
※性能はテストピースによる塗装性能を表し、判定基準はJIS K5981による。

粉体塗装

環境にやさしく、防錆力に優れた粉体塗装を採用。

アメリカの保険機関規格のキャビネットの性能・試験を規定したUL-50の規格に適合していることを表す。防食性、結氷、防水防塵性能、難燃性などによってキャビネットの性能を分類。

CEマーキングは、関連するEC指令に製品が適合していることを示すマークで、マーキングすることでEU圏内での自由流通が保証される。キャビネットにおいては、低電圧指令、EN60204-1及びEN62208が該当。EN60204-1は機械の安全性・機械の電気機器に関する規格で機械における感電・火災の防護、物理的な部品配置、操作性等について幅広く規定され、キャビネットにおいても記載。

TÜV

ドイツの試験機関TÜVにてキャビネットの性能・試験を規定した欧州規格EN62208に適合していることを認定されたキャビネット。

分解図

背面取付穴（直径9mm・穴栓付）/密閉穴栓（穴径21mm）/アースねじ（M6）/パッキン/溶接ボルト（M5×10）/カバー止めねじ/鉄製基盤

ねじ部を4隅に配置し、扉面を広く活用可能。
カバー面にねじ頭の突出がなく、すっきりしたデザイン。

この商品の寸法図

寸法表（フカサ : 80mm）

品名記号	外形寸法 mm			基板寸法 mm		有効フカサ mm	製品質量 kg
品名記号	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサ mm	製品質量 kg
CF8-1515U	150	150	80	100	100	63	1.6
CF8-1515UC	150	150	80	100	100	63	1.6
CF8-152U	150	200	80	100	150	63	2.0
CF8-152UC	150	200	80	100	150	63	2.0
CF8-1525U	150	250	80	100	200	63	2.4
CF8-1525UC	150	250	80	100	200	63	2.4
CF8-153U	150	300	80	100	250	63	2.8
CF8-153UC	150	300	80	100	250	63	2.8
CF8-22U	200	200	80	150	150	63	2.5
CF8-22UC	200	200	80	150	150	63	2.5
CF8-225U	200	250	80	150	200	63	3.0
CF8-225UC	200	250	80	150	200	63	3.0
CF8-23U	200	300	80	150	250	63	3.5
CF8-23UC	200	300	80	150	250	63	3.5
CF8-24U	200	400	80	150	350	63	4.5
CF8-24UC	200	400	80	150	350	63	4.5
CF8-2525U	250	250	80	200	200	63	3.6
CF8-2525UC	250	250	80	200	200	63	3.6
CF8-253U	250	300	80	200	250	63	4.2
CF8-253UC	250	300	80	200	250	63	4.2
CF8-33U	300	300	80	250	250	63	4.9
CF8-33UC	300	300	80	250	250	63	4.9

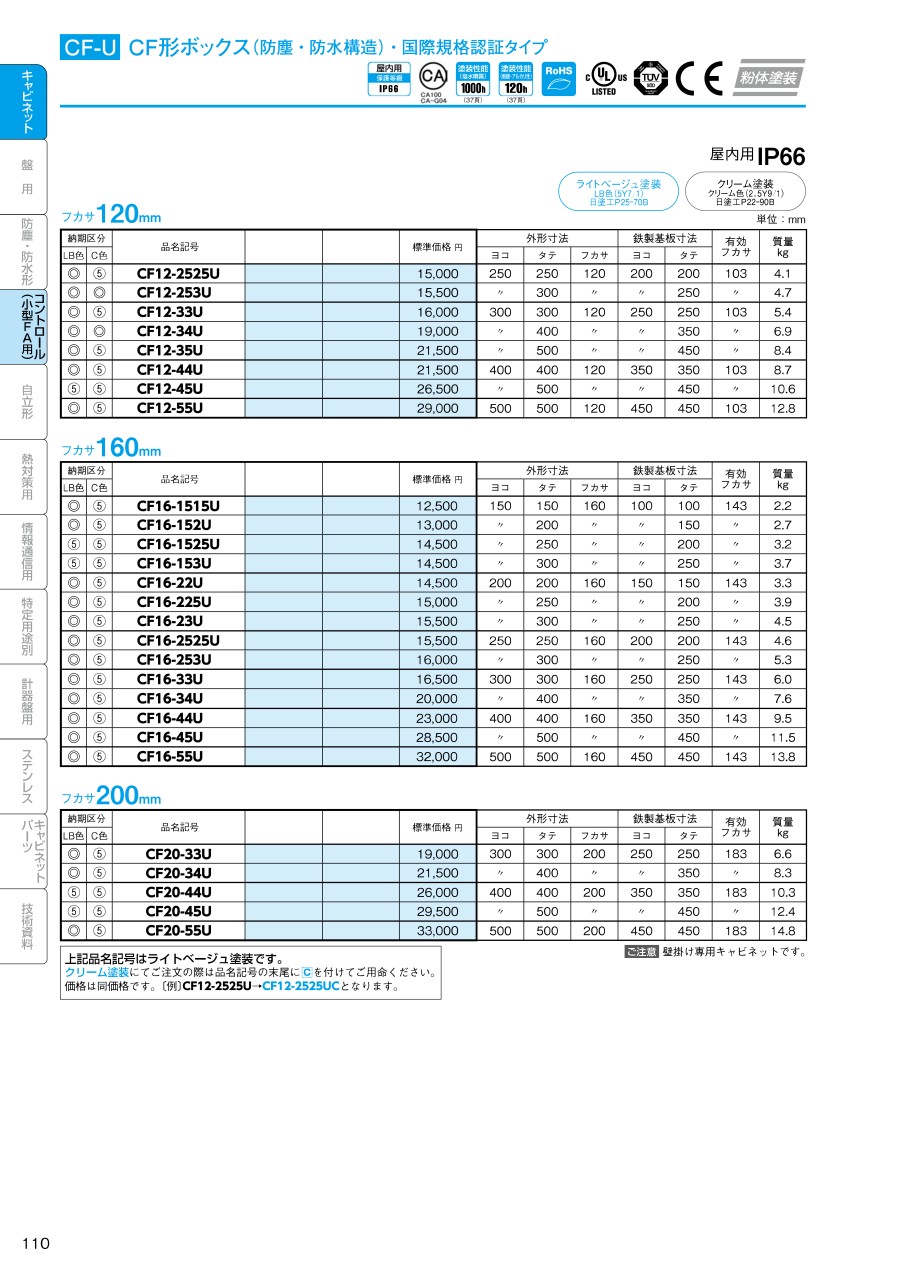

寸法表（フカサ : 120mm）

品名記号	外形寸法 mm			基板寸法 mm		有効フカサ mm	製品質量 kg
品名記号	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサ mm	製品質量 kg
CF12-1515U	150	150	120	100	100	103	1.9
CF12-1515UC	150	150	120	100	100	103	1.9
CF12-152U	150	200	120	100	150	103	2.4
CF12-152UC	150	200	120	100	150	103	2.7
CF12-1525U	150	250	120	100	200	103	2.8
CF12-1525UC	150	250	120	100	200	103	2.8
CF12-153U	150	300	120	100	250	103	3.3
CF12-153UC	150	300	120	100	250	103	3.3
CF12-154U	150	400	120	100	350	103	4.2
CF12-154UC	150	400	120	100	350	103	4.2
CF12-22U	200	200	120	150	150	103	2.9
CF12-22UC	200	200	120	150	150	103	2.9
CF12-225U	200	250	120	150	200	103	3.5
CF12-225UC	200	250	120	150	200	103	3.5
CF12-23U	200	300	120	150	250	103	4.0
CF12-23UC	200	300	120	150	250	103	4.0
CF12-24U	200	400	120	150	350	103	5.1
CF12-24UC	200	400	120	150	350	103	5.1
CF12-25U	200	500	120	150	450	103	6.2
CF12-25UC	200	500	120	150	450	103	6.2
CF12-2525U	250	250	120	200	200	103	4.1
CF12-2525UC	250	250	120	200	200	103	4.1
CF12-253U	250	300	120	200	250	103	4.7
CF12-253UC	250	300	120	200	250	103	4.7
CF12-33U	300	300	120	250	250	103	5.4
CF12-33UC	300	300	120	250	250	103	5.4
CF12-34U	300	400	120	250	350	103	6.9
CF12-34UC	300	400	120	250	350	103	6.9
CF12-35U	300	500	120	250	450	103	8.4
CF12-35UC	300	500	120	250	450	103	8.4
CF12-44U	400	400	120	350	350	103	8.7
CF12-44UC	400	400	120	350	350	103	8.7
CF12-45U	400	500	120	350	450	103	10.6
CF12-45UC	400	500	120	350	450	103	10.6
CF12-55U	500	500	120	450	450	103	12.8
CF12-55UC	500	500	120	450	450	103	12.8

寸法表（フカサ : 160mm）

品名記号	外形寸法 mm			基板寸法 mm		有効フカサ mm	製品質量 kg
品名記号	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサ mm	製品質量 kg
CF16-1515U	150	150	160	100	100	143	2.2
CF16-1515UC	150	150	160	100	100	143	2.2
CF16-152U	150	200	160	100	150	143	2.7
CF16-152UC	150	200	160	100	150	143	2.7
CF16-1525U	150	250	160	100	200	143	3.2
CF16-1525UC	150	250	160	100	200	143	3.2
CF16-153U	150	300	160	100	250	143	3.7
CF16-153UC	150	300	160	100	250	143	3.7
CF16-22U	200	200	160	150	150	143	3.3
CF16-22UC	200	200	160	150	150	143	3.3
CF16-225U	200	250	160	150	200	143	3.9
CF16-225UC	200	250	160	150	200	143	3.9
CF16-23U	200	300	160	150	250	143	4.5
CF16-23UC	200	300	160	150	250	143	4.5
CF16-2525U	250	250	160	200	200	143	4.6
CF16-2525UC	250	250	160	200	200	143	4.6
CF16-253U	250	300	160	200	250	143	5.3
CF16-253UC	250	300	160	200	250	143	5.3
CF16-33U	300	300	160	250	250	143	6.0
CF16-33UC	300	300	160	250	250	143	6.0
CF16-34U	300	400	160	250	350	143	7.6
CF16-34UC	300	400	160	250	350	143	7.6
CF16-44U	400	400	160	350	350	143	9.5
CF16-44UC	400	400	160	350	350	143	9.5
CF16-45U	400	500	160	350	450	143	11.5
CF16-45UC	400	500	160	350	450	143	11.5
CF16-55U	500	500	160	450	450	143	13.8
CF16-55UC	500	500	160	450	450	143	13.8

寸法表（フカサ : 200mm）

品名記号	外形寸法 mm			基板寸法 mm		有効フカサ mm	製品質量 kg
品名記号	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサ mm	製品質量 kg
CF20-33U	300	300	200	250	250	183	6.6
CF20-33UC	300	300	200	250	250	183	6.6
CF20-34U	300	400	200	250	350	183	8.3
CF20-34UC	300	400	200	250	350	183	8.3
CF20-44U	400	400	200	350	350	183	10.3
CF20-44UC	400	400	200	350	350	183	10.3
CF20-45U	400	500	200	350	450	183	12.4
CF20-45UC	400	500	200	350	450	183	12.4
CF20-55U	500	500	200	450	450	183	14.8
CF20-55UC	500	500	200	450	450	183	14.8

※ 壁掛け専用キャビネットです。

型番リスト

表示件数

型番

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

外形寸法D 奥行(厚み)

(mm)

塗装色

RoHS?

最小発注数量

200	200	80	ライトベージュ（5Y7/1）	10	1個
200	200	80	クリーム（2.5Y9/1）	10	1個
200	300	80	ライトベージュ（5Y7/1）	10	1個
200	300	80	クリーム（2.5Y9/1）	10	1個
200	400	80	ライトベージュ（5Y7/1）	10	1個
200	400	80	クリーム（2.5Y9/1）	10	1個
300	300	80	ライトベージュ（5Y7/1）	10	1個
300	300	80	クリーム（2.5Y9/1）	10	1個
150	150	80	ライトベージュ（5Y7/1）	-	1個
150	150	80	クリーム（2.5Y9/1）	10	1個
150	250	80	ライトベージュ（5Y7/1）	10	1個
150	250	80	クリーム（2.5Y9/1）	10	1個
150	200	80	ライトベージュ（5Y7/1）	10	1個
150	200	80	クリーム（2.5Y9/1）	10	1個
150	300	80	ライトベージュ（5Y7/1）	10	1個
150	300	80	クリーム（2.5Y9/1）	10	1個
200	250	80	ライトベージュ（5Y7/1）	10	1個
200	250	80	クリーム（2.5Y9/1）	10	1個
250	250	80	ライトベージュ（5Y7/1）	10	1個
250	250	80	クリーム（2.5Y9/1）	10	1個
250	300	80	ライトベージュ（5Y7/1）	10	1個
250	300	80	クリーム（2.5Y9/1）	10	1個
200	200	120	ライトベージュ（5Y7/1）	10	1個
200	200	120	クリーム（2.5Y9/1）	10	1個
200	300	120	ライトベージュ（5Y7/1）	10	1個
200	300	120	クリーム（2.5Y9/1）	10	1個
200	400	120	ライトベージュ（5Y7/1）	10	1個
200	400	120	クリーム（2.5Y9/1）	10	1個
200	500	120	ライトベージュ（5Y7/1）	10	1個
200	500	120	クリーム（2.5Y9/1）	10	1個
300	300	120	ライトベージュ（5Y7/1）	10	1個
300	300	120	クリーム（2.5Y9/1）	10	1個
300	400	120	ライトベージュ（5Y7/1）	10	1個
300	400	120	クリーム（2.5Y9/1）	10	1個
300	500	120	ライトベージュ（5Y7/1）	10	1個
300	500	120	クリーム（2.5Y9/1）	10	1個
400	400	120	ライトベージュ（5Y7/1）	10	1個
400	400	120	クリーム（2.5Y9/1）	10	1個
400	500	120	ライトベージュ（5Y7/1）	10	1個
400	500	120	クリーム（2.5Y9/1）	10	1個
500	500	120	ライトベージュ（5Y7/1）	10	1個
500	500	120	クリーム（2.5Y9/1）	10	1個
150	150	120	ライトベージュ（5Y7/1）	10	1個
150	150	120	クリーム（2.5Y9/1）	10	1個
150	250	120	ライトベージュ（5Y7/1）	10	1個
150	250	120	クリーム（2.5Y9/1）	10	1個
150	200	120	ライトベージュ（5Y7/1）	-	1個
150	200	120	クリーム（2.5Y9/1）	10	1個
150	300	120	ライトベージュ（5Y7/1）	10	1個
150	300	120	クリーム（2.5Y9/1）	10	1個
150	400	120	ライトベージュ（5Y7/1）	10	1個
150	400	120	クリーム（2.5Y9/1）	10	1個
200	250	120	ライトベージュ（5Y7/1）	10	1個
200	250	120	クリーム（2.5Y9/1）	10	1個
250	250	120	ライトベージュ（5Y7/1）	10	1個
250	250	120	クリーム（2.5Y9/1）	10	1個
250	300	120	ライトベージュ（5Y7/1）	10	1個
250	300	120	クリーム（2.5Y9/1）	10	1個
200	200	160	ライトベージュ（5Y7/1）	10	1個
200	200	160	クリーム（2.5Y9/1）	10	1個

通常単価(税別) (税込単価)	通常出荷日

8,450円 ( 9,295円 )	3日目
8,450円 ( 9,295円 )	6日目
9,440円 ( 10,384円 )	3日目
9,440円 ( 10,384円 )	6日目
10,540円 ( 11,594円 )	6日目
10,540円 ( 11,594円 )	6日目
10,540円 ( 11,594円 )	6日目
10,540円 ( 11,594円 )	6日目
7,580円 ( 8,338円 )	3日目
7,580円 ( 8,338円 )	3日目
8,450円 ( 9,295円 )	3日目
8,450円 ( 9,295円 )	6日目
8,020円 ( 8,822円 )	在庫品1日目当日出荷可能
8,020円 ( 8,822円 )	3日目
8,570円 ( 9,427円 )	3日目
8,570円 ( 9,427円 )	6日目
8,680円 ( 9,548円 )	6日目
8,680円 ( 9,548円 )	6日目
9,440円 ( 10,384円 )	6日目
9,440円 ( 10,384円 )	6日目
9,780円 ( 10,758円 )	6日目
9,780円 ( 10,758円 )	6日目
8,670円 ( 9,537円 )	3日目
8,670円 ( 9,537円 )	3日目
9,770円 ( 10,747円 )	3日目
9,770円 ( 10,747円 )	6日目
10,870円 ( 11,957円 )	3日目
10,870円 ( 11,957円 )	6日目
13,170円 ( 14,487円 )	6日目
13,170円 ( 14,487円 )	6日目
10,870円 ( 11,957円 )	3日目
10,870円 ( 11,957円 )	6日目
13,180円 ( 14,498円 )	3日目
13,180円 ( 14,498円 )	3日目
15,370円 ( 16,907円 )	3日目
15,370円 ( 16,907円 )	6日目
15,370円 ( 16,907円 )	3日目
15,370円 ( 16,907円 )	6日目
18,620円 ( 20,482円 )	6日目
18,620円 ( 20,482円 )	6日目
19,810円 ( 21,791円 )	3日目
19,810円 ( 21,791円 )	6日目
8,240円 ( 9,064円 )	在庫品1日目当日出荷可能
8,240円 ( 9,064円 )	6日目
8,670円 ( 9,537円 )	3日目
8,670円 ( 9,537円 )	6日目
8,570円 ( 9,427円 )	3日目
8,570円 ( 9,427円 )	3日目
9,440円 ( 10,384円 )	3日目
9,440円 ( 10,384円 )	6日目
9,670円 ( 10,637円 )	6日目
9,670円 ( 10,637円 )	6日目
9,670円 ( 10,637円 )	3日目
9,670円 ( 10,637円 )	3日目
9,770円 ( 10,747円 )	3日目
9,770円 ( 10,747円 )	6日目
10,440円 ( 11,484円 )	3日目
10,440円 ( 11,484円 )	3日目
9,670円 ( 10,637円 )	3日目
9,670円 ( 10,637円 )	6日目

基本情報

基本情報

IP66の高気密性能をもつ、4点ねじ止めタイプのUL・CE・TÜV認証取得タイプ中継ボックス。
【特長】
・亜鉛めっき鋼板の基板の取付機器との接触により導通性が確保でき、等電位ボンディング接続が容易。
・鉄製基板はボデーとの導通構造を標準で採用し、背面取付穴を装備。
・脱落防止構造のカバー止めねじを四隅に配置することで扉面の利用範囲が広い。
・カバー面にねじ頭の突出がなく、すっきりしたデザインを実現。
・継ぎ目がなく剥がれにくい発泡ウレタンパッキンの採用により、高気密性を安定して維持。
・塗装は耐久性に優れ、環境にやさしい粉体塗装を採用。
【用途】
・屋内用コントロールボックス（小型FA用）。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

日東ボックス穴加工承ります！ 設計から購入までミスミにお任せ！
・Webで簡単設計（CAD知識は不要！）
・その場で即価格納期回答！最短3日目出荷！
・商品名の【穴加工対応】が対象品
→対象品一覧はこちら

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
