日東工業

SE ステンレス自立制御盤キャビネット（水切・防水・防塵パッキン付）

カタログ |

通常単価(税別): 319,160円～946,280円

税込単価: 351,076円～1,040,908円

通常出荷日：2日目

水切・防塵・防水パッキン付きのステンレス自立制御盤キャビネット【特長】・施錠可能なステンレス防水平面ハ...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

通常出荷日：3 日目

よく一緒に見られています

通常出荷日：2 日目～

未確定：候補が12型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

熱関連機器選定補助ツール

日東工業製「熱関連機器選定プログラム」のダウンロードは、上記画像をクリックして進んでください。
※日東工業HPへと移動します。

SE・ステンレス自立制御盤キャビネット（水切・防水・防塵パッキン付）の仕様例

製品仕様

SE・ステンレス自立制御盤キャビネット（水切・防水・防塵パッキン付）イメージ

※ 写真は商品シリーズの代表例を記載しています。

設置場所

屋内

IP規格

片扉IP54カテゴリー2
両扉IP4X

塗装色

ヘアーライン仕上げ（塗装なし）

材質

ステンレス（SUS304）

取付基板

鉄製基板（2.3mm）
クリーム塗装（2.5Y8/2）

キャビネット板厚

扉：1.5mm／ボデー：1.5mm／基台：3.0mm
扉：2.0mm／ボデー：2.0mm／基台：3.0mm

ハンドル

ステンレス防水平面ハンドル小（H-85S）（キーNo.N200：2コ）
ステンレス防水平面ハンドル大（H-87S）（キーNo.N200：2コ）

構造

水切付き
防塵・防水パッキン付き

品名記号	扉形式	寸法mm			外形寸法mm	基板寸法mm		有効フカサ mm^*1	製品質量 kg
品名記号	扉形式	ヨコ	タテ	フカサ	タテ	ヨコ	タテ	有効フカサ mm^*1	製品質量 kg
SE35-78	片扉	700	800	350	850	620	720	333	42
SE35-710	片扉	700	1,000	350	1,050	620	920	325	50
SE35-712	片扉	700	1,200	350	1,250	620	1,120	325	57
SE35-714	片扉	700	1,400	350	1,450	580	1,280	325	79
SE35-716	片扉	700	1,600	350	1,650	580	1,480	325	89
SE35-719	片扉	700	1,900	350	1,950	580	1,780	325	104
SE35-1016	両扉	1,000	1,600	350	1,650	880	1,480	^*2325	122
SE35-1019	両扉	1,000	1,900	350	1,950	880	1,780	^*2325	142
SE35-1216	両扉	1,200	1,600	350	1,650	1080	1,480	^*2325	142
SE35-1219	両扉	1,200	1,900	350	1,950	1080	1,780	^*2325	164
SE35-1416	両扉	1,400	1,600	350	1,650	1280	1,480	^*2325	160
SE35-1419	両扉	1,400	1,900	350	1,950	1280	1,780	^*2325	186

*1有効フカサはハンドル部、図面ホルダなどにより減少しますのでご注意ください。
*2両扉の合わせ部の有効フカサは上記有効フカサより53mm引いた寸法となります。

注意・禁止事項

※ 自立盤内取付機器の取付位置、質量などにより、地震時に転倒のおそれがあります。
※ 所定アンカーボルト以外にも必要に応じ、転倒防止などの処理を行ってください。

型番リスト

表示件数

型番

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

保護機能(耐環境性)

板厚（本体）

(mm)

板厚（扉・カバー）

(mm)

扉形式

RoHS?

最小発注数量

700	850	IP54	1.5	1.5	片扉	10	1個
1000	1650	IP4X	2	2	両扉	10	1個
1000	1950	IP4X	2	2	両扉	10	1個
1200	1650	IP4X	2	2	両扉	10	1個
1200	1950	IP4X	2	2	両扉	10	1個
1400	1650	IP4X	2	2	両扉	10	1個
1400	1950	IP4X	2	2	両扉	10	1個
700	1050	IP54	1.5	1.5	片扉	10	1個
700	1250	IP54	1.5	1.5	片扉	10	1個
700	1450	IP54	2	2	片扉	10	1個
700	1650	IP54	2	2	片扉	10	1個
700	1950	IP54	2	2	片扉	10	1個

通常単価(税別) (税込単価)	通常出荷日

319,160円 ( 351,076円 )	2日目
659,900円 ( 725,890円 )	2日目
758,390円 ( 834,229円 )	2日目
725,650円 ( 798,215円 )	2日目
835,270円 ( 918,797円 )	2日目
825,150円 ( 907,665円 )	2日目
946,280円 ( 1,040,908円 )	2日目
329,660円 ( 362,626円 )	2日目
374,160円 ( 411,576円 )	2日目
418,030円 ( 459,833円 )	2日目
506,400円 ( 557,040円 )	2日目
549,280円 ( 604,208円 )	2日目

詳細情報

基本情報

基本情報

水切・防塵・防水パッキン付きのステンレス自立制御盤キャビネット
【特長】
・施錠可能なステンレス防水平面ハンドルを採用
・材質にステンレス（SUS304）を使用しています。
・扉裏面およびボデー側面には溶接ナットがついていて配線、機器の取付けに便利です。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

日東ボックス穴加工承ります！ 設計から購入までミスミにお任せ！
・Webで簡単設計（CAD知識は不要！）
・その場で即価格納期回答！最短3日目出荷！
・商品名の【穴加工対応】が対象品
→対象品一覧はこちら

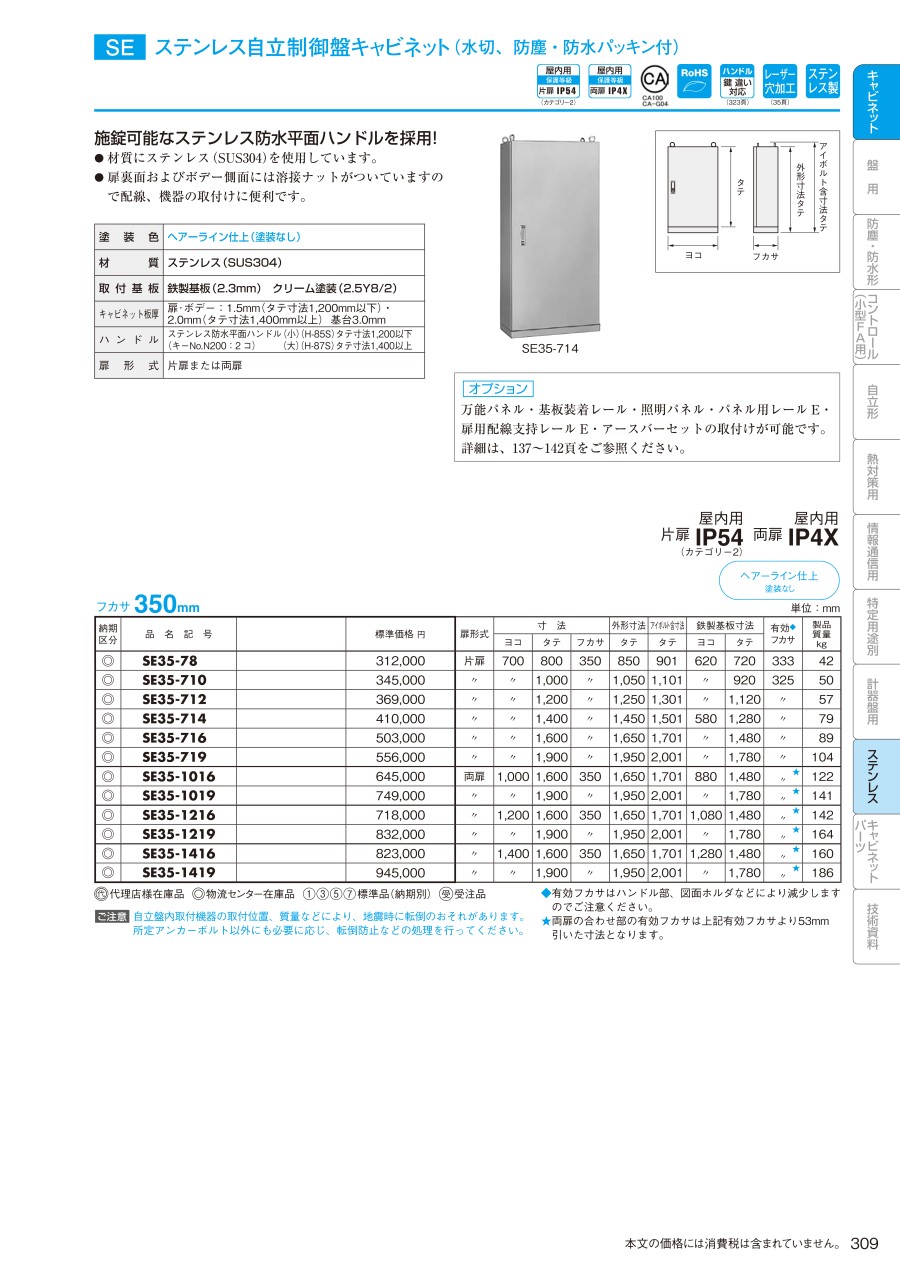

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
【穴加工対応】プラスチック固定サイズコントロールボックス（ノックアウト穴） SPCMシリーズ
防水・防塵仕様のポリカーボネートボックスです。
ミスミ
【穴加工対応】アルミ固定サイズコントロールボックスコの字ローコスト XBシリーズ
Web設計ボックス対応でさらに便利になりました。
日東工業
【穴加工対応】CH形ボックス（防塵パッキン付）
施工性の向上と豊富なバリエーションで使い易さを追求しています。接地端子を手前に配置し、接地配線作業が容易です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
