PL-C・PLS-C PL形プラボックス・透明扉タイプ（防水・防塵構造）

Name: PL-C・PLS-C PL形プラボックス・透明扉タイプ（防水・防塵構造）
Brand: 日東工業
SKU: 222000232564
Rating: 3 (1 reviews)

カタログ |

平均満足度3.0

この商品のレビューをみる（1件）

通常単価(税別): 10,440円～36,260円

税込単価: 11,484円～39,886円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日東工業

OPK-CA キー付耐候プラボックス・透明扉（屋根）付

通常価格(税別)： 2,410円 (税込価格：2,651円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日東工業

PCH-C PCH形プラボックス透明扉付

通常価格(税別)： 6,640円 (税込価格：7,304円)

通常出荷日：在庫品1日目

透明扉タイプのPL形プラボックス／PL-C_PLS-C（防水／防塵構造）。【特...

詳細情報を確認する

端子台有無
端子台無し
材質
樹脂
サイズ
固定サイズ
穴加工対応
非対応
形状
指定なし
設置
屋内・屋外兼用
保護機能（耐環境性）
IP65
塗装色
ライトベージュ/ライトスモーク
代表規格
なし

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が26型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

製品仕様

製品イメージ

設置場所	屋内・屋外兼用
IP規格	IP65
材質	ボデー：PC＋ABS樹脂扉：ポリカーボネート樹脂
色彩	ボデー：ライトベージュ色（5Y7/1）扉：ライトスモーク色
取付基板	木製基板（15mm）／鉄製基板（1.6mm）
キャビネット板厚	扉・ボデー3.0～4.0mm
ハンドル	小型平面ハンドル（キーNo.N200：1コ付属）
扉形式	片扉

製品仕様

（単位：mm）

寸法図

木製基板タイプ

品名記号	ハンドル数	外形寸法			木製基板寸法		有効フカサ^◆	ハンドル部有効フカサ	製品質量 kg
品名記号	ハンドル数	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサ^◆	ハンドル部有効フカサ	製品質量 kg
PL10-45CA	2	400	500	100	350	400	63	31	4.7
PL12-23CA	1	200	300	120	150	210	85	52	1.7
PL16-23CA	1	200	300	165	150	210	130	97	1.8
PL16-33CA	1	300	300	165	250	210	130	97	2.4
PL16-34CA	2	300	400	165	250	300	129	97	3.4
PL16-35CA	2	300	500	165	250	400	129	97	4.1
PL16-43CA	1	400	300	165	350	200	129	97	3.1
PL16-54CA	2	500	400	165	450	300	129	97	5.1
PL20-24CA	2	200	400	200	150	300	165	132	2.6
PL20-34CA	2	300	400	200	250	300	164	132	3.6
PL20-44CA	2	400	400	200	350	300	164	132	4.5
PL20-45CA	2	400	500	200	350	400	163	131	5.4
PL20-55CA	2	500	500	200	420	390	162	124	6.9

鉄製基板タイプ

品名記号	ハンドル数	外形寸法			鉄製基板寸法		有効フカサ^◆	ハンドル部有効フカサ	製品質量 kg
品名記号	ハンドル数	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサ^◆	ハンドル部有効フカサ	製品質量 kg
PLS10-45CA	2	400	500	100	350	400	65	33	5.4
PLS12-23CA	1	200	300	120	150	210	87	54	2.0
PLS16-23CA	1	200	300	165	150	210	132	99	2.1
PLS16-33CA	1	300	300	165	250	210	132	99	2.8
PLS16-34CA	2	300	400	165	250	300	131	99	3.8
PLS16-35CA	2	300	500	165	250	400	131	99	4.6
PLS16-43CA	1	400	300	165	350	200	131	99	3.6
PLS16-54CA	2	500	400	165	450	300	131	99	5.7
PLS20-24CA	2	200	400	200	150	300	167	134	2.9
PLS20-34CA	2	300	400	200	250	300	166	134	4.0
PLS20-44CA	2	400	400	200	350	300	166	134	4.9
PLS20-45CA	2	400	500	200	350	400	165	133	6.1
PLS20-55CA	2	500	500	200	420	390	164	126	7.7

◆有効フカサは扉の突起部などにより減少しますのでご注意ください。

型番リスト

表示件数

型番

外形寸法W 横(幅)	外形寸法H 縦(高さ)	外形寸法D 奥行(厚み)	基板・中板	RoHS?	最小発注数量

400	500	100	木製	10	1個
200	300	120	木製	10	1個
200	300	165	木製	10	1個
300	300	165	木製	10	1個
300	400	165	木製	10	1個
300	500	165	木製	10	1個
400	300	165	木製	10	1個
500	400	165	木製	10	1個
200	400	200	木製	10	1個
300	400	200	木製	10	1個
400	400	200	木製	10	1個
400	500	200	木製	10	1個
500	500	200	木製	10	1個
400	500	100	鉄製	10	1個
200	300	120	鉄製	10	1個
200	300	165	鉄製	10	1個
300	300	165	鉄製	10	1個
300	400	165	鉄製	10	1個
300	500	165	鉄製	10	1個
400	300	165	鉄製	10	1個
500	400	165	鉄製	10	1個
200	400	200	鉄製	10	1個
300	400	200	鉄製	10	1個
400	400	200	鉄製	10	1個
400	500	200	鉄製	10	1個
500	500	200	鉄製	10	1個

通常単価(税別) (税込単価)	通常出荷日

25,240円 ( 27,764円 )	3日目
10,440円 ( 11,484円 )	3日目
10,980円 ( 12,078円 )	在庫品1日目当日出荷可能
12,050円 ( 13,255円 )	3日目
21,990円 ( 24,189円 )	3日目
23,110円 ( 25,421円 )	3日目
21,920円 ( 24,112円 )	3日目
27,450円 ( 30,195円 )	3日目
23,040円 ( 25,344円 )	3日目
24,250円 ( 26,675円 )	3日目
26,390円 ( 29,029円 )	3日目
33,000円 ( 36,300円 )	3日目
36,260円 ( 39,886円 )	2日目
24,120円 ( 26,532円 )	3日目
10,880円 ( 11,968円 )	3日目
13,210円 ( 14,531円 )	3日目
14,240円 ( 15,664円 )	在庫品1日目当日出荷可能
24,160円 ( 26,576円 )	3日目
23,090円 ( 25,399円 )	3日目
19,760円 ( 21,736円 )	3日目
32,930円 ( 36,223円 )	3日目
24,110円 ( 26,521円 )	3日目
22,010円 ( 24,211円 )	3日目
27,470円 ( 30,217円 )	3日目
32,970円 ( 36,267円 )	3日目
36,230円 ( 39,853円 )	3日目

詳細情報

基本情報

基本情報

透明扉タイプのPL形プラボックス／PL-C_PLS-C（防水／防塵構造）。
【特長】
・扉が透明。
・防塵／防水性能はIP65の高気密。
【用途】
・内部機器の監視に最適。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

日東ボックス穴加工承ります！ 設計から購入までミスミにお任せ！
・Webで簡単設計（CAD知識は不要！）
・その場で即価格納期回答！最短3日目出荷！
・商品名の【穴加工対応】が対象品
→対象品一覧はこちら

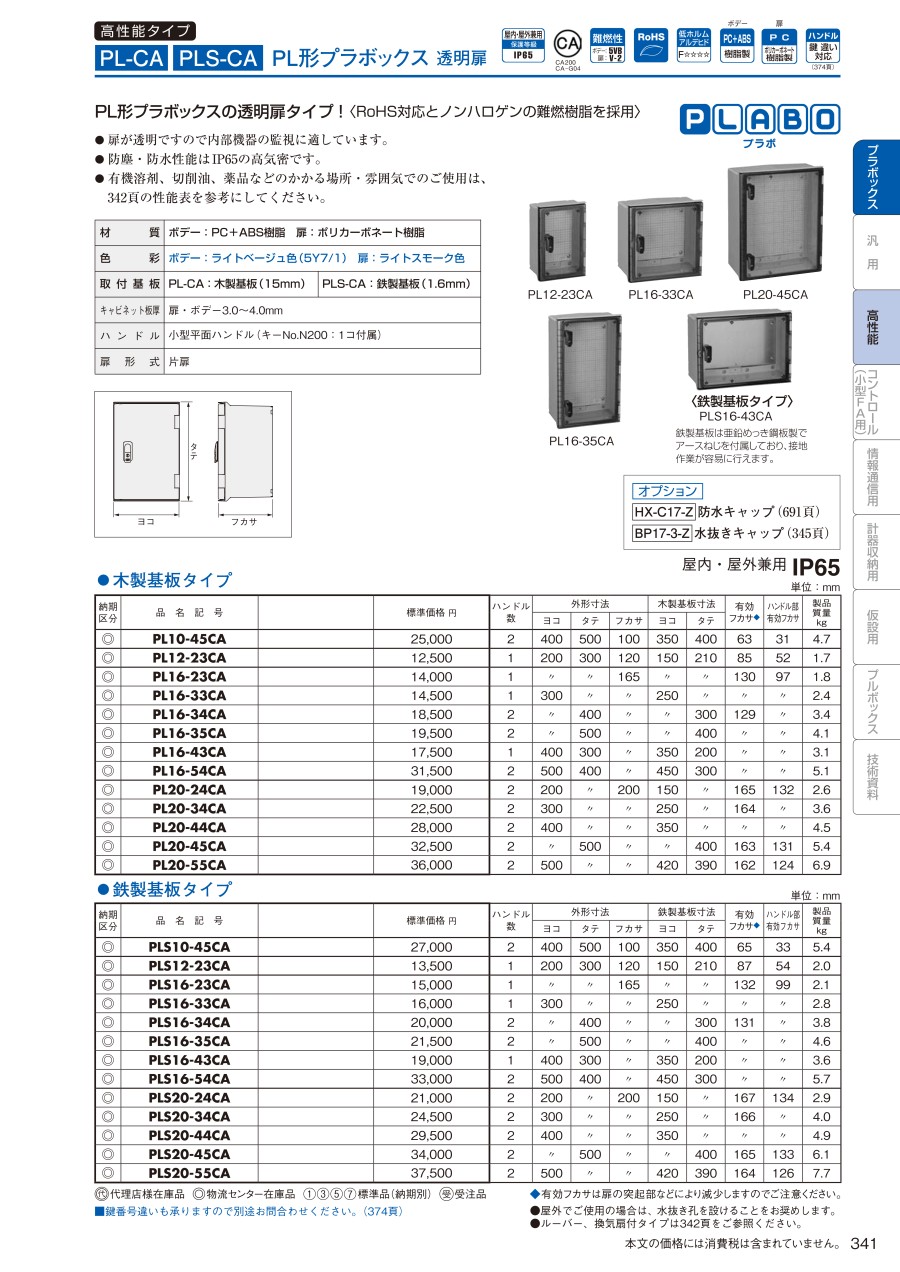

カタログ

カタログ (見開き版)

商品担当おすすめ

日東工業
【穴加工対応】CH形ボックス（防塵パッキン付）
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷
日東工業
【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ200mm
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷
日東工業
【穴加工対応】CF形ボックス（防水・防塵構造）
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
