PBE ポリカボックス 透明カバー付
- 通常単価(税別)
- 4,050円～24,130円
- 税込単価
- 4,455円～26,543円
防塵、防水構造の軽くて強いコンパクト、ポリカーボネート樹脂製ボックス！【特長】...
詳細情報を確認する未確定：候補が14型番あります。
商品仕様
PBE・ポリカボックス透明カバー付
| 材質 | ポリカーボネート樹脂 |
|---|---|
| 色彩 | カバー/透明またはグレー色(2.5PB9/2近似) ボデー/グレー色(2.5PB9/2近似) |
| 取付基板 | 鉄製基板(1.6mm) |
| ボックス板厚 | カバー2.5〜4.0mm ボデー2.5〜3.5mm |
| カバー | ねじ止め式 |
この商品の特長
保護等級 屋内用 IP67
キャビネットの使用環境（屋内用キャビネットか屋外用キャビネットか）及び保護等級IPを表す。保護等級IPは国際電気標準会議（IEC）の規格IEC60529（JIS C 0920）にて、危険な箇所への接近、外来固形物および水への保護の等級が規定されており、IPはキャビネットの保護構造の等級を記号で示したもの。
キャビネットの使用環境（屋内用キャビネットか屋外用キャビネットか）及び保護等級IPを表す。保護等級IPは国際電気標準会議（IEC）の規格IEC60529（JIS C 0920）にて、危険な箇所への接近、外来固形物および水への保護の等級が規定されており、IPはキャビネットの保護構造の等級を記号で示したもの。
難燃レベル V-0
アメリカの保険機関規格UL94による樹脂の難燃性レベルを表す。
PC
ポリカーボネート樹脂製
ポリカーボネート樹脂製
分解図
ボデー/鉄製基板/取付穴/カバー/カバーボルト
- 機器取付例
この商品の寸法図
製品一覧表
| 品名記号 | 外形寸法 mm | 基板寸法 mm | 有効フカサ mm | 製品質量 kg | |||
|---|---|---|---|---|---|---|---|
| ヨコ | タテ | フカサ | ヨコ | タテ | |||
| PBE4-0506 | 50 | 65 | 45 | 26 | 57 | 31 | 0.08 |
| PBE5-0812 | 80 | 120 | 55 | 71 | 94 | 38 | 0.25 |
| PBE6-0808 | 80 | 82 | 65 | 71 | 56 | 49 | 0.19 |
| PBE6-0816 | 80 | 160 | 65 | 71 | 134 | 50 | 0.35 |
| PBE6-1212 | 120 | 122 | 65 | 111 | 96 | 50 | 0.37 |
| PBE7-1220 | 120 | 200 | 75 | 111 | 174 | 58 | 0.6 |
| PBE8-1520 | 151 | 201 | 80 | 141 | 174 | 64 | 0.77 |
| PBE9-1216 | 120 | 160 | 90 | 111 | 134 | 74 | 0.56 |
| PBE9-1625 | 160 | 250 | 90 | 151 | 224 | 74 | 1.1 |
| PBE9-2330 | 230 | 300 | 87 | 221 | 274 | 71 | 1.7 |
| PBE9-0816 | 80 | 160 | 95 | 71 | 134 | 80 | 0.4 |
| PBE9-1212 | 120 | 122 | 95 | 111 | 96 | 80 | 0.43 |
| PBE11-2330 | 230 | 300 | 110 | 221 | 274 | 94 | 1.8 |
| PBE12-1625 | 160 | 250 | 125 | 151 | 224 | 109 | 1.2 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,050円 ( 4,455円 ) | 3日目 |
6,590円 ( 7,249円 ) | 在庫品1日目当日出荷可能 |
6,470円 ( 7,117円 ) | 3日目 |
6,590円 ( 7,249円 ) | 3日目 |
7,130円 ( 7,843円 ) | 在庫品1日目当日出荷可能 |
9,660円 ( 10,626円 ) | 在庫品1日目当日出荷可能 |
10,880円 ( 11,968円 ) | 在庫品1日目当日出荷可能 |
7,680円 ( 8,448円 ) | 在庫品1日目当日出荷可能 |
7,680円 ( 8,448円 ) | 在庫品1日目当日出荷可能 |
10,440円 ( 11,484円 ) | 在庫品1日目当日出荷可能 |
12,080円 ( 13,288円 ) | 在庫品1日目当日出荷可能 |
22,050円 ( 24,255円 ) | 3日目 |
24,130円 ( 26,543円 ) | 在庫品1日目当日出荷可能 |
18,660円 ( 20,526円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
防塵、防水構造の軽くて強いコンパクト、ポリカーボネート樹脂製ボックス！
【特長】
・取付穴はパッキンよりも外側にあり、ボデーを加工せずに取付けができます。
・安全性の高い二重絶縁構造です。
【用途】
・制御盤、リレー盤、端子盤に適しています。
・屋内用コントロールボックスです（小型FA用）
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

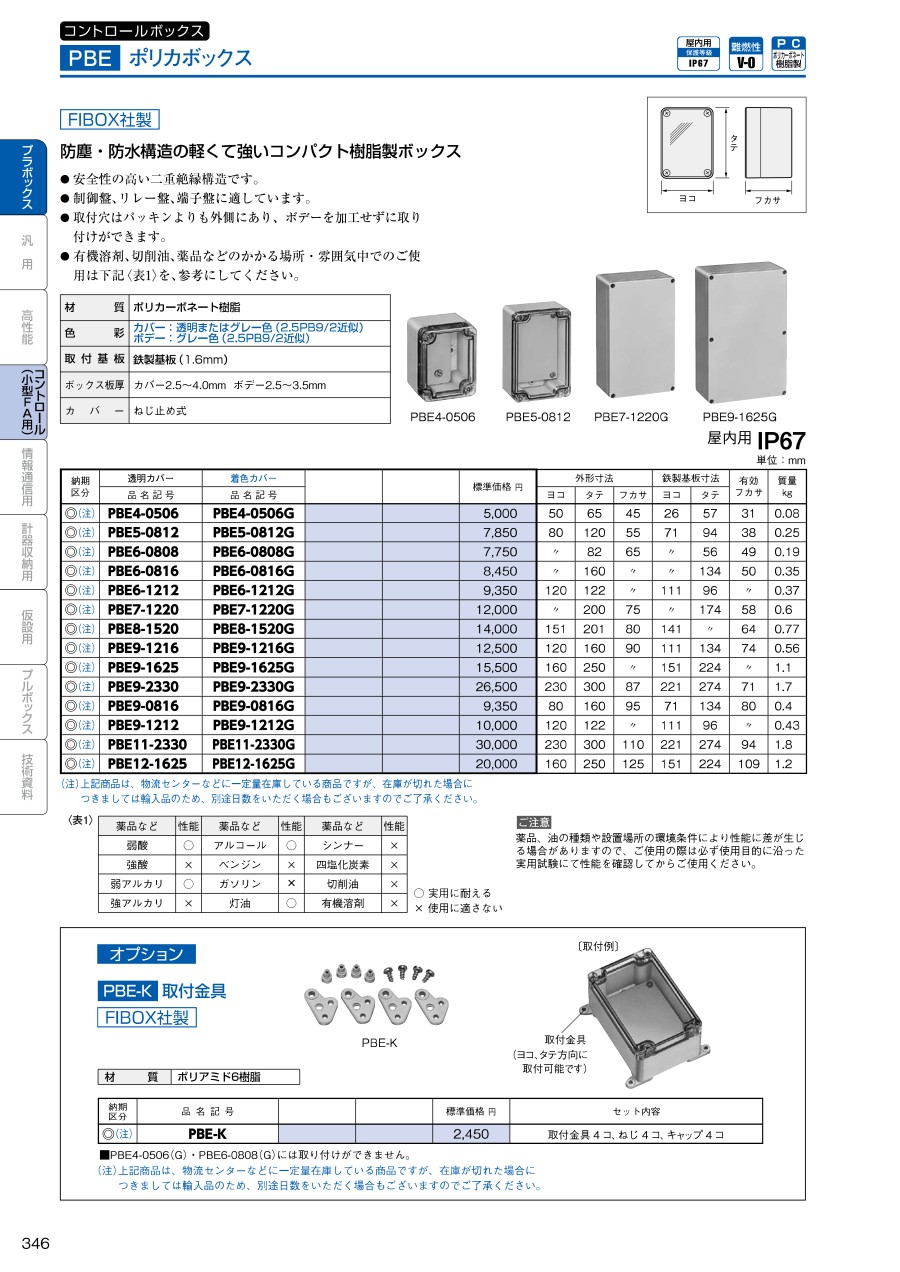

カタログ
商品担当おすすめ
PBE ポリカボックス 透明カバー付のレビュー
設備の中継ボックスに使用しています
3
3.02023/10/25
屋内設備の中継ボックスとして使用しています。外部からI/Oインターフェース信号を取るために設けて、リレーなどを組み込んで...もっと読む
