OPK-CA キー付耐候プラボックス・透明扉（屋根）付
- 通常単価(税別)
- 2,410円～20,920円
- 税込単価
- 2,651円～23,012円
保護等級IP44の耐候タイプ・キー付透明扉タイプの汎用プラボックス。【特長】・...
詳細情報を確認する商品仕様
OPK-CA・キー付耐候プラボックス・透明扉（屋根）付
| OPK12-1525CA | 150 | 250 | 120 | 264 | 90 | 160 | 87 | 0.68 | OPK12-1525C | シュリンク（ビニール）梱包品 |
|---|---|---|---|---|---|---|---|---|---|---|
| OPK12-2525CA | 250 | 250 | 120 | 264 | 190 | 160 | 90 | 1 | － | |
| OPK14-23CA | 200 | 300 | 140 | 313 | 140 | 210 | 110 | 1 | OPK14-23C | |
| OPK14-33CA | 300 | 300 | 140 | 314 | 240 | 210 | 110 | 1.4 | OPK14-33C | 小箱梱包品 |
| OPK16-235CA | 200 | 350 | 160 | 365 | 140 | 260 | 130 | 1.2 | － | |
| OPK16-254CA | 250 | 400 | 416 | 190 | 310 | 2 | OPK16-254C | |||
| OPK16-353CA | 350 | 300 | 319 | 290 | 210 | 2.2 | － | |||
| OPK16-44CA | 400 | 400 | 419 | 340 | 310 | 3.3 | － | |||
| OPK18-35CA | 300 | 500 | 180 | 520 | 220 | 390 | 149 | 3.3 | － | |
| OPK18-43CA | 400 | 300 | 321 | 340 | 210 | 150 | 2.7 | OPK18-43C | ||
| OPK18-54CA | 500 | 400 | 421 | 420 | 290 | 148 | 4.3 | OPK18-54C | ||
| OPK20-45CA | 400 | 500 | 200 | 521 | 320 | 390 | 169 | 4.5 | OPK20-45C | |
| OPK20-46CA | 600 | 621 | 490 | 166 | 5.7 | － | ||||
| OPK20-55CA | 500 | 500 | 521 | 420 | 390 | 165 | 5.9 | － | ||
| OPK20-65CA | 600 | 520 | 7.1 | － |
※1.鍵番号の変更はできません。
この商品の特徴
キャビネットの使用環境（屋内用キャビネットか屋外用キャビネットか）及び保護等級IPを表す。保護等級IPは国際電気標準会議（IEC）の規格IEC60529（JIS C 0920）にて、危険な箇所への接近、外来固形物および水への保護の等級が規定されており、IPはキャビネットの保護構造の等級を記号で示したもの。
キャビネット工業会の規格「合成樹脂製汎用キャビネット」（CA200）および環境指針（CA-G04）に適合しているキャビネット。
建築基準法改正に伴い、建築物における木板のホルムアルデヒド放散量が制限された。JIS・JAS規格に規定された最も放散量の少ないF☆☆☆☆の木板を使用していることを表示。
分解図
屋根/取付バンド穴/取付穴/ボデー/木製基板/配線穴用ノックアウト（薄膜）/蝶番部/扉/シリンダー錠
・シリンダー錠開閉方法。N200番キーによる施錠が可能。
この商品の寸法図
| 品名記号 | 寸法 mm※2 | 外形寸法 mm | 木製基板寸法 mm | 有効フカサ mm | 製品質量 kg | 従来商品相当品 | 備考 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| ヨコ | タテ | フカサ | タテ | ヨコ | タテ | |||||
| OPK12-1525CA | 150 | 250 | 120 | 264 | 90 | 160 | 87 | 0.68 | OPK12-1525C | シュリンク （ビニール） 梱包品 |
| OPK12-2525CA | 250 | 250 | 120 | 264 | 190 | 160 | 90 | 1.0 | − | |
| OPK14-23CA | 200 | 300 | 140 | 313 | 140 | 210 | 110 | 1.0 | OPK14-23C | |
| OPK14-33CA | 300 | 300 | 140 | 314 | 240 | 210 | 110 | 1.4 | OPK14-33C | 小箱梱包品 |
※2.寸法は取手部・蝶番部などの突起部および屋根寸法を含んでいません。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,410円 ( 2,651円 ) | 3日目 |
2,950円 ( 3,245円 ) | 3日目 |
2,960円 ( 3,256円 ) | 3日目 |
3,610円 ( 3,971円 ) | 3日目 |
7,690円 ( 8,459円 ) | 3日目 |
4,390円 ( 4,829円 ) | 3日目 |
5,270円 ( 5,797円 ) | 3日目 |
5,810円 ( 6,391円 ) | 3日目 |
10,760円 ( 11,836円 ) | 3日目 |
7,680円 ( 8,448円 ) | 3日目 |
10,430円 ( 11,473円 ) | 3日目 |
13,170円 ( 14,487円 ) | 3日目 |
16,470円 ( 18,117円 ) | 3日目 |
17,560円 ( 19,316円 ) | 2日目 |
20,920円 ( 23,012円 ) | 3日目 |
詳細情報
基本情報
保護等級IP44の耐候タイプ・キー付透明扉タイプの汎用プラボックス。
【特長】
・扉が透明のため内部機器の監視に便利で、N200番キーによる施錠も可能（鍵番号の変更は不可能）。
・耐候性の良いAAS樹脂を採用し、日差しによる変色や機械強度の低下が少なく、屋外使用に最適。
・取手部とキー部が一体の新ロック構造により、機器収納スペースが広い。
・全機種ポール取付用の取付バンド穴・底面と背面に配線穴用ノックアウト付き。
・本体は軽量で塩害による錆の心配のない樹脂製。
・色彩は、ホワイトグレー、ライトスモークの2色を用意。
【用途】
・屋外用で、ソフトなR形デザインは電設・通信用途等幅広く対応。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

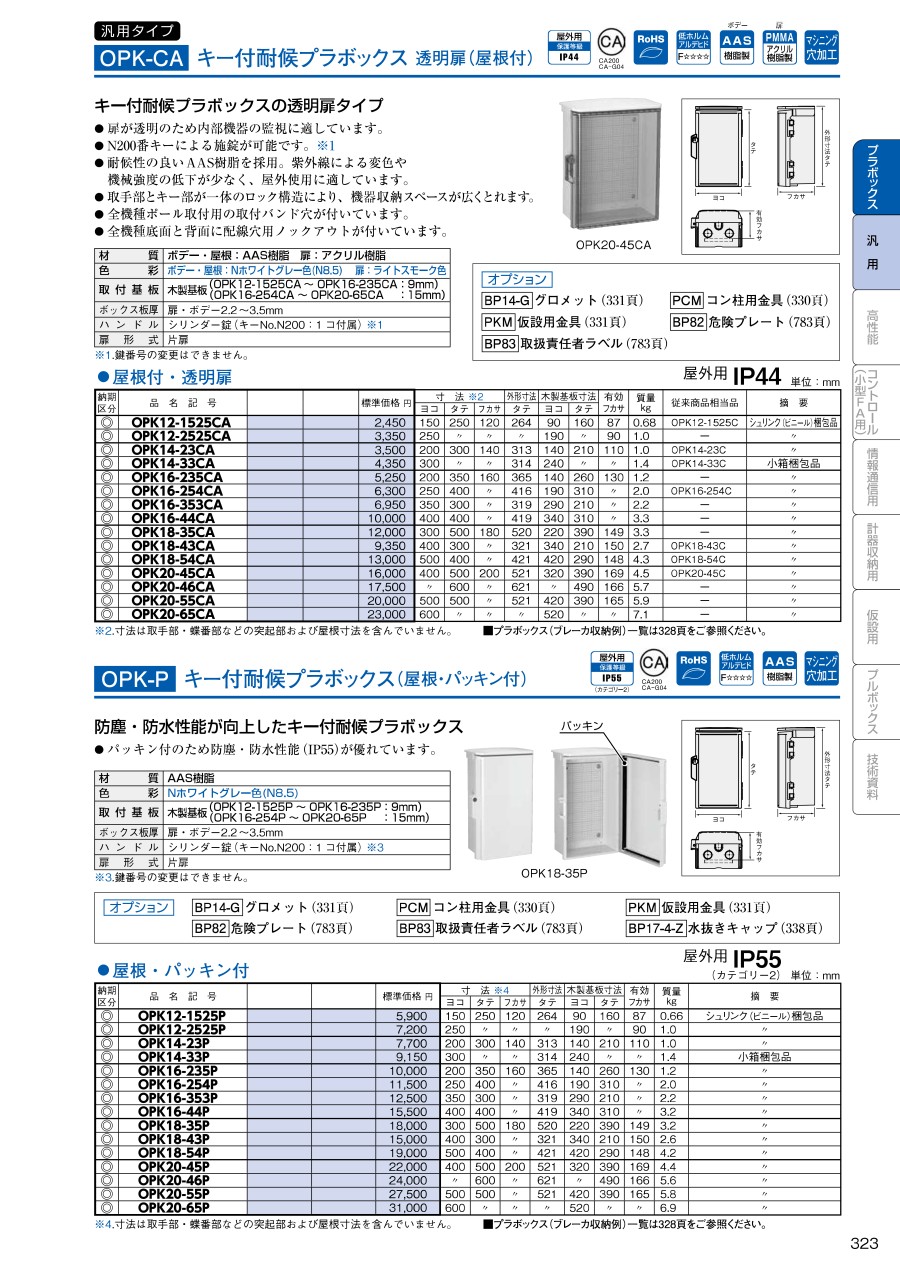

カタログ
