［OE-LB］屋外用熱対策自立キャビネット・ルーバー付タイプ
- 通常単価(税別)
- 119,900円～269,840円
- 税込単価
- 131,890円～296,824円
通常出荷日：9日目
屋根付きの屋外用熱対策自立キャビネット/OE-LB/ルーバー付タイプ。【特長】・両側面、扉面の3面に換...
詳細を確認- 換気口よりキャビネット内部に雨水などが入りますので、収納機器の選定の際にはご注意ください。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
未確定：候補が26型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
製品仕様
製品イメージ
- ※ 写真は商品シリーズの代表例を記載しています。
| 設置場所 | 屋外 |
|---|---|
| 塗装色※ | ライトベージュ塗装（5Y7/1）／クリーム塗装（2.5Y9/1） |
| 材質 | 鉄 |
| 取付基板 | 鉄製基板（2.3mm）クリーム塗装（2.5Y8/2） |
| キャビネット板厚 | 扉2.3mm 屋根2.3mm ボデー2.3mm 下面開口プレート1.6mm 基台3.2mm～4.5mm |
| ハンドル | 防水平面ハンドル（H-87）（キーNo.N200：2コ） 防水平面ハンドル（H-85）（キーNo.N200：2コ） |
| 扉形式 | 片扉 |
製品仕様
（単位：mm）
寸法図
フカサ350mm
| 品名記号 | 扉形式 | 寸法 | 外形寸法 | アイボルト含寸法タテ | 鉄製基板寸法 | 有効フカサ※ | 製品質量 kg | |||
|---|---|---|---|---|---|---|---|---|---|---|
| ヨコ | タテ | フカサ | タテ | ヨコ | タテ | |||||
| OE35-78LB | 片扉 | 700 | 800 | 350 | 921 | 965 | 620 | 720 | 330 | 72 |
| OE35-710LB | 片扉 | 700 | 1,000 | 350 | 1,121 | 1,165 | 620 | 920 | 324 | 82 |
| OE35-712LB | 片扉 | 700 | 1,200 | 350 | 1,321 | 1,365 | 620 | 1,120 | 324 | 93 |
| OE35-714LB | 片扉 | 700 | 1,400 | 350 | 1,521 | 1,569 | 580 | 1,280 | 324 | 108 |
| OE35-716LB | 片扉 | 700 | 1,600 | 350 | 1,721 | 1,769 | 580 | 1,480 | 324 | 119 |
| OE35-719LB | 片扉 | 700 | 1,900 | 350 | 2,021 | 2,069 | 580 | 1,780 | 324 | 134 |
| OE35-816LB | 片扉 | 800 | 1,600 | 350 | 1,721 | 1,769 | 680 | 1,480 | 324 | 133 |
| OE35-819LB | 片扉 | 800 | 1,900 | 350 | 2,021 | 2,069 | 680 | 1,780 | 324 | 150 |
フカサ500mm
| 品名記号 | 扉形式 | 寸法 | 外形寸法 | アイボルト含寸法タテ | 鉄製基板寸法 | 有効フカサ※ | 製品質量 kg | |||
|---|---|---|---|---|---|---|---|---|---|---|
| ヨコ | タテ | フカサ | タテ | ヨコ | タテ | |||||
| OE50-710LB | 片扉 | 700 | 1,000 | 500 | 1,121 | 1,169 | 620 | 920 | 474 | 95 |
| OE50-712LB | 片扉 | 700 | 1,200 | 500 | 1,321 | 1,369 | 620 | 1,120 | 474 | 109 |
| OE50-714LB | 片扉 | 700 | 1,400 | 500 | 1,521 | 1,569 | 580 | 1,280 | 474 | 125 |
| OE50-816LB | 片扉 | 800 | 1,600 | 500 | 1,721 | 1,778 | 680 | 1,480 | 474 | 151 |
| OE50-819LB | 片扉 | 800 | 1,900 | 500 | 2,021 | 2,078 | 680 | 1,780 | 474 | 173 |
- ※ クリーム塗装は品名記号の末尾に（C）を付けてください。
取付方法
- 同送の背面遮光板に取付けてある両頭ネジに付属の平座金、ゴムパッキンを取付。
- 背面遮光板の両頭ネジを下図のようにボデーの取付穴に合わせて差し込み、ボデー内側より付属の平座金、バネ座金、ナットにて締め付ける。
取付イメージ
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
119,900円 ( 131,890円 ) | 9日目 |
119,900円 ( 131,890円 ) | 9日目 |
136,020円 ( 149,622円 ) | 9日目 |
136,020円 ( 149,622円 ) | 9日目 |
151,010円 ( 166,111円 ) | 9日目 |
151,010円 ( 166,111円 ) | 9日目 |
165,550円 ( 182,105円 ) | 9日目 |
165,550円 ( 182,105円 ) | 9日目 |
208,050円 ( 228,855円 ) | 9日目 |
208,050円 ( 228,855円 ) | 9日目 |
200,980円 ( 221,078円 ) | 9日目 |
200,980円 ( 221,078円 ) | 9日目 |
197,360円 ( 217,096円 ) | 9日目 |
197,360円 ( 217,096円 ) | 9日目 |
231,040円 ( 254,144円 ) | 9日目 |
231,040円 ( 254,144円 ) | 9日目 |
154,510円 ( 169,961円 ) | 9日目 |
154,510円 ( 169,961円 ) | 9日目 |
180,410円 ( 198,451円 ) | 9日目 |
180,410円 ( 198,451円 ) | 9日目 |
190,810円 ( 209,891円 ) | 9日目 |
190,810円 ( 209,891円 ) | 9日目 |
238,740円 ( 262,614円 ) | 9日目 |
238,740円 ( 262,614円 ) | 9日目 |
269,840円 ( 296,824円 ) | 9日目 |
269,840円 ( 296,824円 ) | 9日目 |
詳細情報
基本情報
屋根付きの屋外用熱対策自立キャビネット/OE-LB/ルーバー付タイプ。
【特長】
・両側面、扉面の3面に換気口を設け、放熱効果を高めています
・ルーバー部は金網が付いています
・機能性・デザイン性に優れた施錠可能な防水平面ハンドルを採用しています
・屋根の傾斜方向が変更可能です
【用途】
・屋外での発熱機器収納に最適
ご注意
- 換気口よりキャビネット内部に雨水などが入りますので、収納機器の選定の際にはご注意ください。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

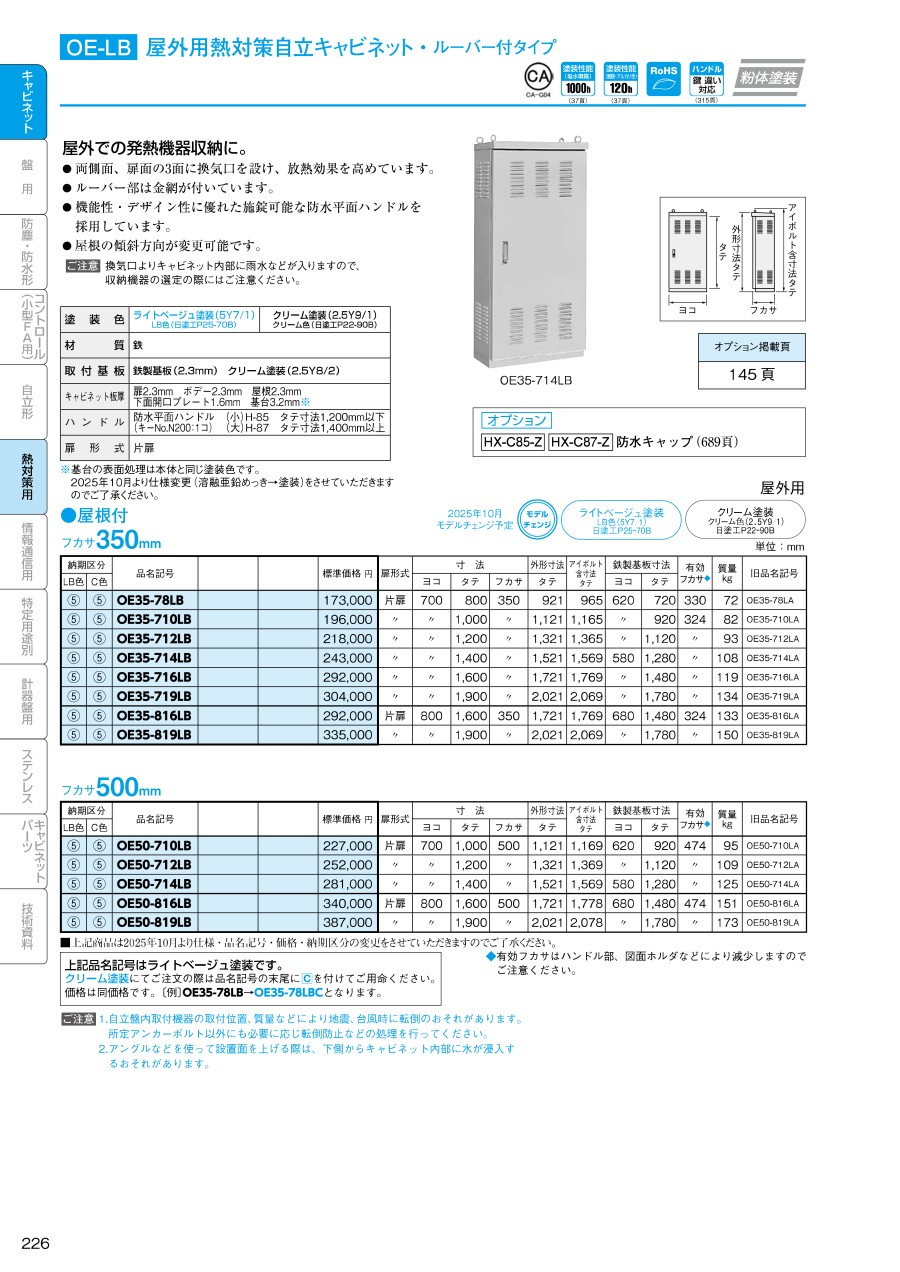

カタログ
