MHA 引込計器盤キャビネット（水切・防水・防塵パッキン付）

カタログ |

通常単価(税別): 32,990円～65,940円

税込単価: 36,289円～72,534円

通常出荷日：2日目～4日目

電力量計200／250A単独計器が収納可能な引込計器盤キャビネット。【特長】・防水平面ハンドル（H-8...

よく一緒に見られています

【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ160mm

通常出荷日：3 日目

よく一緒に見られています

通常出荷日：2 日目～

未確定：候補が8型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

MHA 引込計器盤キャビネット（水切・防水・防塵パッキン付）の詳細

MHA 引込計器盤キャビネット（水切・防水・防塵パッキン付）の製品代表イメージ

設置場所：屋内／屋外兼用
IP規格：IP44
塗装色：ライトベージュ塗装（5Y7/1）／クリーム塗装（2.5Y9/1）
材質：鉄
取付基板：木製基板（25mm）
キャビネット板厚：扉1.6mm ボデー1.6mm
構造：水切、防塵／防水パッキン付

品名記号	外形寸法 mm			基板寸法 mm		取付スペース		製品質量 kg
品名記号	ヨコ	タテ	フカサ	ヨコ	タテ	中部電力、九州電力管内向	東北電力、北海道電力管内向	製品質量 kg
MHA-151	400	650	200	320	570	〔WHM 単（三）相3線式 200A〕×1	〔WHM 単相3線式 250A〕×1	15.9
MHA-151C	400	650	200	320	570	〔WHM 単（三）相3線式 200A〕×1	〔WHM 単相3線式 250A〕×1	15.9
MHA-18	400	1,200	200	320	1,120	〔WHM 単（三）相3線式 200A〕×1〔ELB 3P 200A〕×1	〔WHM 単相3線式 250A〕×1〔ELB 3P 250A〕×1	27.3
MHA-18C	400	1,200	200	320	1,120	〔WHM 単（三）相3線式 200A〕×1〔ELB 3P 200A〕×1	〔WHM 単相3線式 250A〕×1〔ELB 3P 250A〕×1	27.3
MHA-251	600	650	200	520	570	〔WHM 単（三）相3線式 200A〕×2	〔WHM 単相3線式 250A〕×2	22.1
MHA-251C	600	650	200	520	570	〔WHM 単（三）相3線式 200A〕×2	〔WHM 単相3線式 250A〕×2	22.1
MHA-28	600	1,200	200	520	1,120	〔WHM 単（三）相3線式 200A〕×2〔ELB 3P 200A〕×2	〔WHM 単相3線式 250A〕×2〔ELB 3P 250A〕×2	37.7
MHA-28C	600	1,200	200	520	1,120	〔WHM 単（三）相3線式 200A〕×2〔ELB 3P 200A〕×2	〔WHM 単相3線式 250A〕×2〔ELB 3P 250A〕×2	37.7

※ 検針窓はすべて強化処理ガラスを使用しています。
※ 200A単独計器は中部電力、九州電力向けです。
※ 250A単独計器は東北電力、北海道電力向けです。

型番リスト

表示件数

型番

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

塗装色

RoHS?

最小発注数量

400	1200	ライトベージュ（5Y7/1）	10	1個
400	1200	クリーム（2.5Y9/1）	10	1個
600	1200	ライトベージュ（5Y7/1）	10	1個
600	1200	クリーム（2.5Y9/1）	10	1個
400	650	ライトベージュ（5Y7/1）	10	1個
400	650	クリーム（2.5Y9/1）	10	1個
600	650	ライトベージュ（5Y7/1）	10	1個
600	650	クリーム（2.5Y9/1）	10	1個

通常単価(税別) (税込単価)	通常出荷日

50,560円 ( 55,616円 )	2日目
50,560円 ( 55,616円 )	4日目
65,940円 ( 72,534円 )	2日目
65,940円 ( 72,534円 )	4日目
32,990円 ( 36,289円 )	2日目
32,990円 ( 36,289円 )	4日目
44,020円 ( 48,422円 )	2日目
44,020円 ( 48,422円 )	4日目

詳細情報

基本情報

基本情報

電力量計200／250A単独計器が収納可能な引込計器盤キャビネット。
【特長】
・防水平面ハンドル（H-85）を採用。
・キャビネット工業会規格及び環境指針（CA-G04）に適合。
・耐中性塩水噴霧性1,000h：重耐塩仕様。
・耐酸性／アルカリ性仕様120h。
・JIS／JAS規格に規定された最もホルムアルデヒド放散量の少ない木板を使用。
・鍵番号違い対応。
・環境にやさしく、耐錆性に優れた粉体塗装を採用。

日東ボックス穴加工承ります！ 設計から購入までミスミにお任せ！
・Webで簡単設計（CAD知識は不要！）
・その場で即価格納期回答！最短3日目出荷！
・商品名の【穴加工対応】が対象品
→対象品一覧はこちら

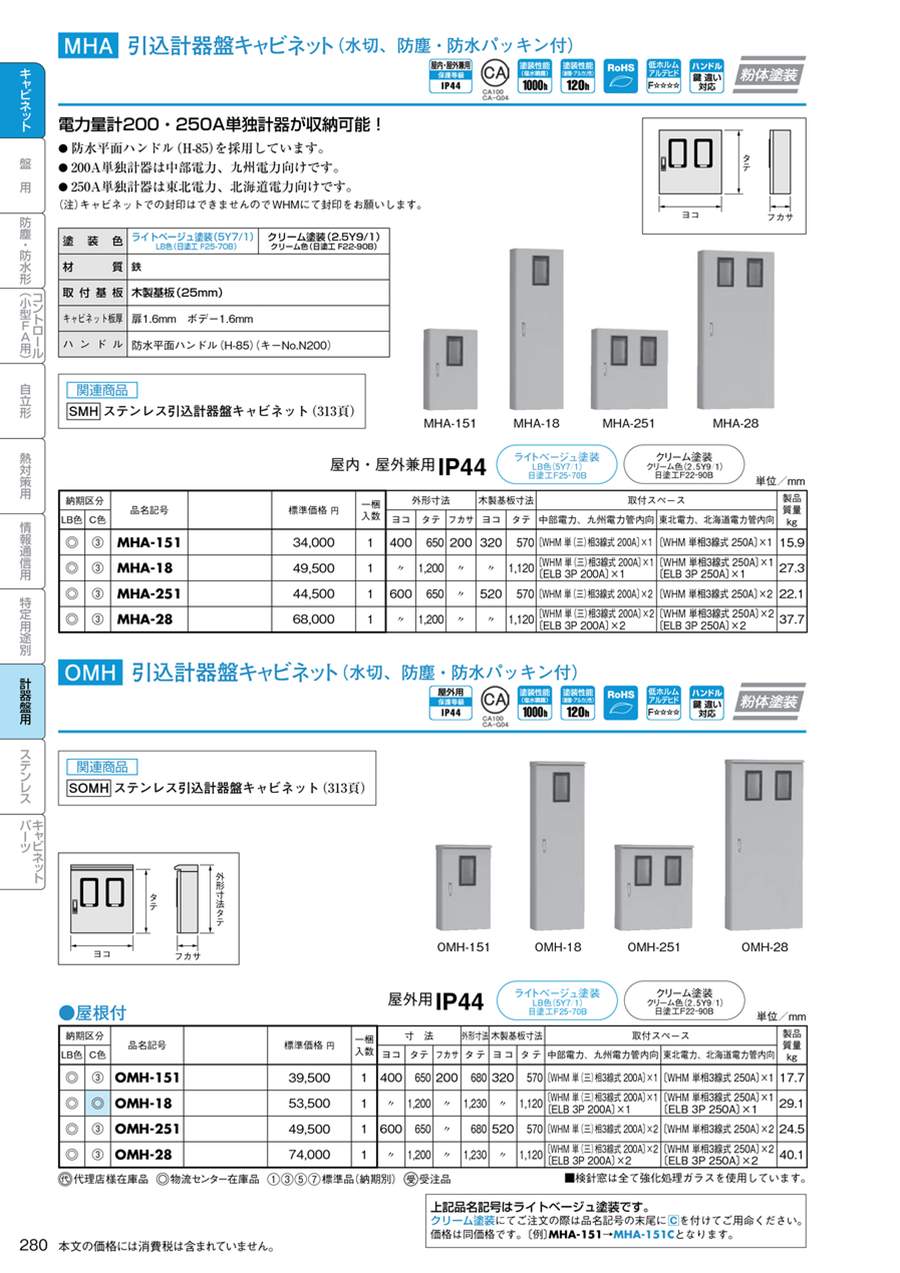

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
