日東工業

M-RB・MS-RB 引込計器盤キャビネット（水切、防水・防塵パッキン付）

カタログ |

数量スライド割引

通常単価(税別): 29,660円～75,830円

税込単価: 32,626円～83,413円

R基調のデザイン、コンパクトで軽量な引込計器盤キャビネット【特長】・各電力管区...

用途
制御・中継
材質
鉄
外形寸法D 奥行(厚み) (mm)
185
穴加工対応
非対応
開閉形状
ハンドル
基板・中板
木製
保護機能(耐環境性)
IP44
塗装色
ライトベージュ（5Y7/1）
板厚（本体） (mm)
1.2
板厚（扉・カバー） (mm)
1.2
代表規格
なし
扉形式
片扉又は2段扉

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が3型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

M-RB_MS-RB／引込計器盤キャビネット（水切・防水・防塵パッキン付）の詳細

製品の代表イメージ

設置場所：屋内／屋外兼用
IP規格：IP44
塗装色：ライトベージュ塗装（5Y7/1）
材質：鉄
取付基板：木製基板（計器部25mm スイッチ部20mm）
キャビネット板厚：扉1.2mm ボデー1.2mm
ハンドル：封印付キーハンドル（H-26N）計器部扉／キーハンドル（H-24N）スイッチ部扉／ハンドル（H-28 1コ）
扉形式：1段扉または2段扉
構造：水切／防塵／防水パッキン付

品名記号	外形寸法 mm			取付スペース		製品質量 kg
品名記号	ヨコ	タテ	フカサ	全電力管内向（東京電力・中部電力・その他の強化耐候型電力量計使用地域を除く）^※	東京電力管内向・中部電力管内向その他の強化耐候型電力量計使用地域	製品質量 kg
M-12RB	300	465	185	〔WHM 単（三）相 3線式 120A〕×1	〔WHM 単（三）相 3線式 30A〕×1	8.2
MS-12RB	300	800	185	〔WHM 単（三）相 3線式 120A〕×1 〔ELB 3P 100A〕×1	〔WHM 単（三）相 3線式 30A〕×1 〔ELB 3P 100A〕×1	13.7
MS-22RB	500	900	185	〔WHM 単（三）相 3線式 120A〕×2 〔ELB 3P 100A〕×2	〔WHM 単（三）相 3線式 30A〕×2 〔ELB 3P 100A〕×2	22.2

※ ご選定の際は電力会社により取付スペースの異なる場合がありますのでご注意ください。

注意・禁止事項

※ ガラス面に強い衝撃を与えないでください。ガラスの落下やガラスが割れてけがの原因になります。
※ ドアの取付面に凹凸がある製品には使用しないでください。所定のIP性能が得られないおそれがあります。
※ 再塗装やドア交換などでドアをボデーから取り外した状態で、検針窓を取付け、取外しを行う場合は、床面に寝かせて行ってください。ガラス窓が落下しけがの原因になります。
※ ドアを取付けた状態で検針窓の取外し、取付けを行う場合は、検針窓を外側から支え、ガラス窓を内側から保持してください。ガラス窓が落下しけがの原因になります。
※ 使用するねじは指定されたものを使用してください。取付けに際して、ねじを適正トルクにて締付けてください。ねじの締付けが不十分な場合、落下／破損／所定のIP性能が得られないなどの原因になります。また、締付け過ぎの場合は、ねじ山を破損するおそれがあります。（ねじの呼び：M4／適正締付トルクN・m：1.5～2.0）

※ 右記の性能上、使用に適さない場所で使用しないでください。破損、変形の原因になります。
※ 薬品、油の種類や設置場所の環境条件により差が生じる場合があります。仕様の際は必ず使用目的に沿った実用試験にて性能を確認してから使用してください。

項目	性能
弱酸	○
強酸	×
弱アルカリ	○
強アルカリ	○
アルコール	○
ベンジン	×
ガソリン	×
灯油	×
シンナー	×
四塩化炭素	×
切削油	×
有機溶剤	×

○：実用に耐える

×：使用に適さない（ヒビが発生するおそれがあります）

型番リスト

表示件数

型番

M-12RB

MS-12RB

MS-22RB

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

板厚（中板）

(mm)

全電力管内向（東京電力・中部電力・その他の強化耐候型電力量計使用地域を除く）

東京電力管内向・中部電力管内向その他の強化耐候型電力量計使用地域

板厚（中板）詳細

(mm)

最小発注数量

300	465	20/25	〔WHM 単(3)相 3線式 120A〕×1	〔WHM 単(3)相 3線式 120A〕×1	25（計器部）、20（スイッチ部）	1個
300	800	20/25	〔WHM 単(3)相 3線式 120A〕×1 〔ELB 3P 100A〕×1	〔WHM 単(3)相 3線式 120A〕×1 〔ELB 3P 100A〕×1	25（計器部）、20（スイッチ部）	1個
500	900	20/25	〔WHM 単(3)相 3線式 120A〕×2 〔ELB 3P 100A〕×2	〔WHM 単(3)相 3線式 120A〕×2 〔ELB 3P 100A〕×2	25（計器部）、20（スイッチ部）	1個

通常単価(税別) (税込単価)	通常出荷日

29,660円 ( 32,626円 )	3日目
51,740円 ( 56,914円 )	3日目
75,830円 ( 83,413円 )	2日目

詳細情報

基本情報

基本情報

R基調のデザイン、コンパクトで軽量な引込計器盤キャビネット
【特長】
・各電力管区に対応した電力量計収納用キャビネットです。
・接地端子は公共建築工事標準仕様を採用しています。
・コーナー部が丸味をもったデザインです。
・スイッチ部は回路相互の分離のためのセパレータを設けています。
・検針窓はオリーブ色でネームシールを付属しています。
・耐中性塩水噴霧性1000h：重耐塩仕様
・耐酸性／アルカリ性仕様120h
・JIS／JAS規格に規定されたホルムアルデヒド放散量の少ない木板を使用
・環境にやさしく、耐錆性に優れた粉体塗装を採用

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

日東ボックス穴加工承ります！ 設計から購入までミスミにお任せ！
・Webで簡単設計（CAD知識は不要！）
・その場で即価格納期回答！最短3日目出荷！
・商品名の【穴加工対応】が対象品
→対象品一覧はこちら

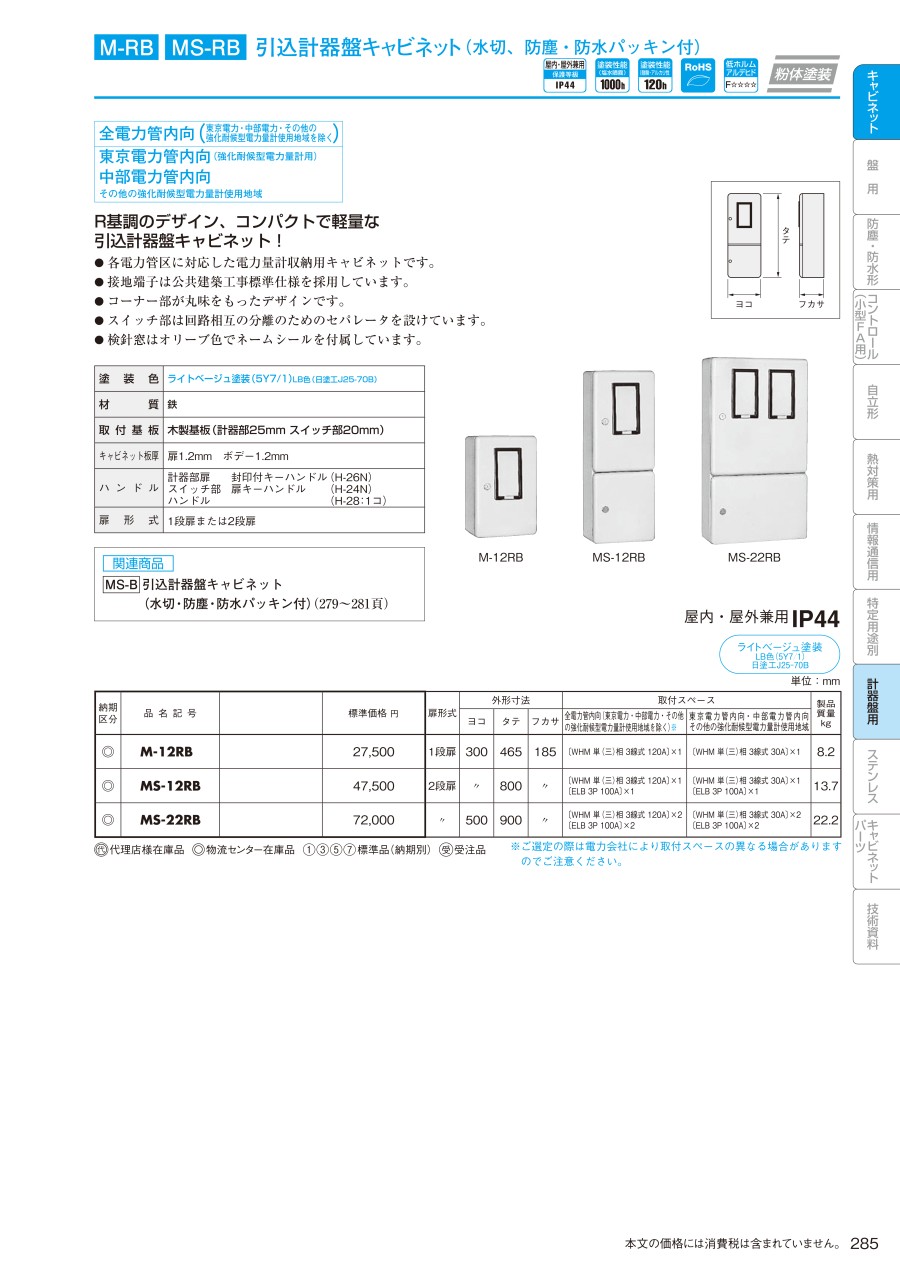

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
