日東工業

CN形ボックス（防水・防塵構造）

カタログ |

一部SALE 2025/12/26まで
数量スライド割引
一部当日出荷可能

通常単価(税別): 7,460円～18,660円特別価格

税込単価: 8,206円～20,526円特別価格

ねじ止めドアタイプの高気密キャビネット。【特長】・扉は片側ねじ止め片側蝶番式、...

用途
制御・中継
材質
鉄
穴加工対応
非対応
開閉形状
ネジ止め
基板・中板
鉄製
保護機能(耐環境性)
IP66
板厚（本体） (mm)
1.6
板厚（扉・カバー） (mm)
1.6
板厚（中板） (mm)
1.6
代表規格
なし
扉形式
片扉

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が50型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

熱関連機器選定補助ツール

日東工業製「熱関連機器選定プログラム」のダウンロードは、上記画像をクリックして進んでください。
※日東工業HPへと移動します。

CN形ボックス（防水・防塵構造）

塗装色	ライトベージュ塗装(5Y7/1) LB色(日塗工 J25-70B)	クリーム塗装(2.5Y9/1) クリーム色(日塗工 J22-90B)
材質	鉄
取付基板	鉄製基板(1.6mm) クリーム塗装(2.5Y8/2)
キャビネット板厚	扉 1.6mm ボデー 1.6mm
扉形式	片扉：ねじ止めドアタイプ

この商品の特徴

保護等級屋内用 IP66

キャビネットの使用環境（屋内用キャビネットか屋外用キャビネットか）及び保護等級IPを表す。保護等級IPは国際電気標準会議（IEC）の規格IEC60529（JIS C 0920）にて、危険な箇所への接近、外来固形物および水への保護の等級が規定されており、IPはキャビネットの保護構造の等級を記号で示したもの。

キャビネット工業会環境指針適合

キャビネット工業会の環境指針（CA-G04）に適合しているキャビネット。

塗装性能（塩水噴霧）1,000h

JISK5600-7-1 塗料一般試験方法耐中性塩水噴霧性により試験した塗装性能を表す。
配電盤工業会塗装技術資料（JSIA-T1020）により、耐中性塩水噴霧性10,000h: 重耐塩仕様。

※ 性能はテストピースによる塗装性能を表し、判定基準はJSIA-T1020による。

塗装性能（耐酸・アルカリ性）120h

JISK5600-6-1　塗料一般試験方法耐液体性により試験した塗装性能を表す。
配電盤工業会塗装技術資料（JSIA-T1020）により耐アルカリ仕様、耐酸仕様。

※ 性能はテストピースによる塗装性能を表し、判定基準はJIS K5981による。

粉体塗装

環境にやさしく、防錆力に優れた粉体塗装を採用。

分解図

ボデー／密閉穴栓（穴径φ21）／アースねじ／Oリング／蝶番ピン／パッキン／溶接ボルト／鉄製基板／扉／扉止めねじ
・ねじ部を2層に配置し、扉面を広く活用できる。
・扉面にねじ頭の突出がなく、すっきりしたデザインです。

この商品の寸法図

フカサ : 80mm

品名記号	外形寸法mm			基板寸法mm		有効フカサ mm	製品質量kg
品名記号	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサ mm	製品質量kg
CN8-152	150	200	80	100	150	63	2.0
CN8-152C	150	200	80	100	150	63	2.0
CN8-1525	150	250	80	100	200	63	2.4
CN8-1525C	150	250	80	100	200	63	2.4
CN8-153	150	300	80	100	250	63	2.8
CN8-153C	150	300	80	100	250	63	2.8
CN8-22	200	200	80	150	150	63	2.5
CN8-22C	200	200	80	150	150	63	2.5
CN8-23	200	300	80	150	250	63	3.5
CN8-23C	200	300	80	150	250	63	3.5
CN8-252	250	200	80	200	150	63	3.0
CN8-252C	250	200	80	200	150	63	3.0
CN8-32	300	200	80	250	150	63	3.5
CN8-32C	300	200	80	250	150	63	3.5

フカサ : 120mm

品名記号	外形寸法mm			基板寸法mm		有効フカサ mm	製品質量kg
品名記号	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサ mm	製品質量kg
CN12-152	150	200	120	100	150	103	2.4
CN12-152C	150	200	120	100	150	103	2.4
CN12-1525	150	250	120	100	200	103	2.8
CN12-1525C	150	250	120	100	200	103	2.8
CN12-153	150	300	120	100	250	103	3.3
CN12-153C	150	300	120	100	250	103	3.3
CN12-22	200	200	120	150	150	103	2.9
CN12-22C	200	200	120	150	150	103	2.9
CN12-23	200	300	120	150	250	103	4.0
CN12-23C	200	300	120	150	250	103	4.0
CN12-252	250	200	120	200	150	103	3.5
CN12-252C	250	200	120	200	150	103	3.5
CN12-2525	250	250	120	200	200	103	4.1
CN12-2525C	250	250	120	200	200	103	4.1
CN12-253	250	300	120	200	250	103	4.7
CN12-253C	250	300	120	200	250	103	4.7
CN12-32	300	200	120	250	150	103	4.0
CN12-32C	300	200	120	250	150	103	4.0
CN12-33	300	300	120	250	250	103	5.4
CN12-33C	300	300	120	250	250	103	5.4
CN12-34	300	400	120	250	350	103	6.9
CN12-34C	300	400	120	250	350	103	6.9

フカサ : 160mm

品名記号	外形寸法mm			基板寸法mm		有効フカサ mm	製品質量kg
品名記号	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサ mm	製品質量kg
CN16-23	200	300	160	150	250	143	4.5
CN16-23C	200	300	160	150	250	143	4.5
CN16-32	300	200	160	250	150	143	4.5
CN16-32C	300	200	160	250	150	143	4.5
CN16-33	300	300	160	250	250	143	6
CN16-33C	300	300	160	250	250	143	6
CN16-34	300	400	160	250	350	143	7.6
CN16-34C	300	400	160	250	350	143	7.6
CN16-43	400	300	160	350	250	143	7.6
CN16-43C	400	300	160	350	250	143	7.6
CN16-44	400	400	160	350	350	143	9.5
CN16-44C	400	400	160	350	350	143	9.5
CN16-45	400	500	160	350	450	143	11.5
CN16-45C	400	500	160	350	450	143	11.5

※ 壁掛け専用キャビネットです。
※ 上記品名記号の末尾の「C」はクリーム塗装を表します。

型番リスト

表示件数

型番

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

外形寸法D 奥行(厚み)

(mm)

塗装色

RoHS?

最小発注数量

200	200	80	ライトベージュ（5Y7/1）	10	1個
200	200	80	クリーム（2.5Y9/1）	10	1個
200	300	80	ライトベージュ（5Y7/1）	10	1個
200	300	80	クリーム（2.5Y9/1）	10	1個
300	200	80	ライトベージュ（5Y7/1）	10	1個
300	200	80	クリーム（2.5Y9/1）	10	1個
150	200	80	ライトベージュ（5Y7/1）	10	1個
150	250	80	ライトベージュ（5Y7/1）	10	1個
150	250	80	クリーム（2.5Y9/1）	10	1個
150	200	80	クリーム（2.5Y9/1）	10	1個
150	300	80	ライトベージュ（5Y7/1）	10	1個
150	300	80	クリーム（2.5Y9/1）	10	1個
250	200	80	ライトベージュ（5Y7/1）	10	1個
250	200	80	クリーム（2.5Y9/1）	10	1個
200	200	120	ライトベージュ（5Y7/1）	10	1個
200	200	120	クリーム（2.5Y9/1）	10	1個
200	300	120	ライトベージュ（5Y7/1）	10	1個
200	300	120	クリーム（2.5Y9/1）	10	1個
300	200	120	ライトベージュ（5Y7/1）	-	1個
300	200	120	クリーム（2.5Y9/1）	10	1個
300	300	120	ライトベージュ（5Y7/1）	10	1個
300	300	120	クリーム（2.5Y9/1）	10	1個
300	400	120	ライトベージュ（5Y7/1）	10	1個
300	400	120	クリーム（2.5Y9/1）	10	1個
150	200	120	ライトベージュ（5Y7/1）	10	1個
150	250	120	ライトベージュ（5Y7/1）	10	1個
150	250	120	クリーム（2.5Y9/1）	10	1個
150	200	120	クリーム（2.5Y9/1）	10	1個
150	300	120	ライトベージュ（5Y7/1）	10	1個
150	300	120	クリーム（2.5Y9/1）	10	1個
250	200	120	ライトベージュ（5Y7/1）	10	1個
250	250	120	ライトベージュ（5Y7/1）	10	1個
250	250	120	クリーム（2.5Y9/1）	10	1個
250	200	120	クリーム（2.5Y9/1）	10	1個
250	300	120	ライトベージュ（5Y7/1）	10	1個
250	300	120	クリーム（2.5Y9/1）	10	1個
200	300	160	ライトベージュ（5Y7/1）	10	1個
200	300	160	クリーム（2.5Y9/1）	10	1個
300	200	160	ライトベージュ（5Y7/1）	10	1個
300	200	160	クリーム（2.5Y9/1）	10	1個
300	300	160	ライトベージュ（5Y7/1）	10	1個
300	300	160	クリーム（2.5Y9/1）	10	1個
300	400	160	ライトベージュ（5Y7/1）	10	1個
300	400	160	クリーム（2.5Y9/1）	10	1個
400	300	160	ライトベージュ（5Y7/1）	10	1個
400	300	160	クリーム（2.5Y9/1）	10	1個
400	400	160	ライトベージュ（5Y7/1）	10	1個
400	400	160	クリーム（2.5Y9/1）	10	1個
400	500	160	ライトベージュ（5Y7/1）	10	1個
400	500	160	クリーム（2.5Y9/1）	10	1個

通常単価(税別) (税込単価)	通常出荷日

7,690円 ( 8,459円 )	3日目
7,690円 ( 8,459円 )	3日目
8,560円 ( 9,416円 )	3日目
8,560円 ( 9,416円 )	3日目
8,560円 ( 9,416円 )	3日目
8,560円 ( 9,416円 )	3日目
7,460円 ( 8,206円 )	3日目
7,690円 ( 8,459円 )	3日目
7,690円 ( 8,459円 )	3日目
7,460円 ( 8,206円 )	3日目
7,680円 ( 8,448円 )	3日目
7,680円 ( 8,448円 )	3日目
8,120円 ( 8,932円 )	3日目
9,170円5,279円 ( 5,807円 )	在庫品1日目当日出荷可能
8,350円 ( 9,185円 )	3日目
8,350円 ( 9,185円 )	3日目
8,780円 ( 9,658円 )	3日目
8,780円 ( 9,658円 )	3日目
8,780円 ( 9,658円 )	3日目
8,780円 ( 9,658円 )	3日目
9,880円 ( 10,868円 )	3日目
9,880円 ( 10,868円 )	3日目
13,170円 ( 14,487円 )	3日目
13,170円 ( 14,487円 )	3日目
7,680円 ( 8,448円 )	3日目
8,350円 ( 9,185円 )	3日目
8,350円 ( 9,185円 )	3日目
7,680円 ( 8,448円 )	3日目
8,560円 ( 9,416円 )	3日目
8,560円 ( 9,416円 )	3日目
8,680円 ( 9,548円 )	3日目
8,780円 ( 9,658円 )	3日目
8,780円 ( 9,658円 )	3日目
8,680円 ( 9,548円 )	3日目
9,880円 ( 10,868円 )	3日目
9,880円 ( 10,868円 )	3日目
9,880円 ( 10,868円 )	3日目
9,880円 ( 10,868円 )	3日目
9,880円 ( 10,868円 )	3日目
9,880円 ( 10,868円 )	3日目
9,890円 ( 10,879円 )	3日目
10,630円6,836円 ( 7,520円 )	在庫品1日目当日出荷可能
13,230円 ( 14,553円 )	3日目
13,230円 ( 14,553円 )	3日目
13,230円 ( 14,553円 )	3日目
13,230円 ( 14,553円 )	3日目
14,320円 ( 15,752円 )	3日目
14,320円 ( 15,752円 )	3日目
18,660円 ( 20,526円 )	3日目
18,660円 ( 20,526円 )	3日目

詳細情報

基本情報

基本情報

ねじ止めドアタイプの高気密キャビネット。
【特長】
・扉は片側ねじ止め片側蝶番式、扉止めねじは脱落防止構造の制御ボックス。
・扉止めねじ部を隅に配置、扉面の利用範囲が広い。扉面にねじ頭の突出が無く、すっきりしたデザイン。
・継ぎ目が無く剥がれにくい発泡ウレタンパッキンの採用で、IP66の高気密性を安定して維持。
・パッキンをマスキング、剥がさずに焼付け塗装での色塗替えが可能。
・塗装は耐久性に優れ、環境にやさしい粉体塗装を採用。
【用途】
・屋内用、コントロールボックス（小型FA用）。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

日東ボックス穴加工承ります！ 設計から購入までミスミにお任せ！
・Webで簡単設計（CAD知識は不要！）
・その場で即価格納期回答！最短3日目出荷！
・商品名の【穴加工対応】が対象品
→対象品一覧はこちら

ボックス穴加工サービス加工公差について

基準寸法（mm）	許容差（mm）
2,300以下	±3.0

ボックス穴加工サービスでお求めの加工品は日東工業(株)で製作致します。加工公差の詳細は＜こちら＞ご参照ください。
①キャビネット外形端面からの穴位置（F、G）に対する許容差
②センター振り分け寸法の中心からの寸法（H、l、J)に対する許容差
③両扉機種での左右扉間のピッチ（K)に対する許容差
上表は保証精度ではなく、一般加工精度です。
※穴寸法ご指定時の注意点
●機器取付穴
機密取付穴としてお使いの場合、加工精度を考慮し、機の寸法よりも0.5～2mmほど大きめの穴をご指定ください。
ただし、取付けされる機のフランジが小さい場合は、穴や穴周囲の塗装焼けなどが優れないことがありますのでご了承ください。
機に取付穴（パネルカット寸法）の指定がある場合は、その寸法でご指定ください。寸法許容差がある場合は、その中間値をご指定ください。
●連結穴、接続穴
キャビネット同士を連結するための穴や基台との接続穴を当レーザーで加工しますと、キャビネット端からの加工公差により、連結接続時に
段差が生じる場合があります。連結穴や接続穴は、使用されるねじ又はポルト怪に対し、余裕を持った穴径でご指定ください。
●センター振り分けの穴配置
当レーザー加工で使用する加工機はキャビネット外形の角部を原点として認識するため、センター振り分けで寸法をご指定いただいた場合、キャビネット外形公差により、正確に
中心振り分けとならない場合がありますので、ご了承ください。

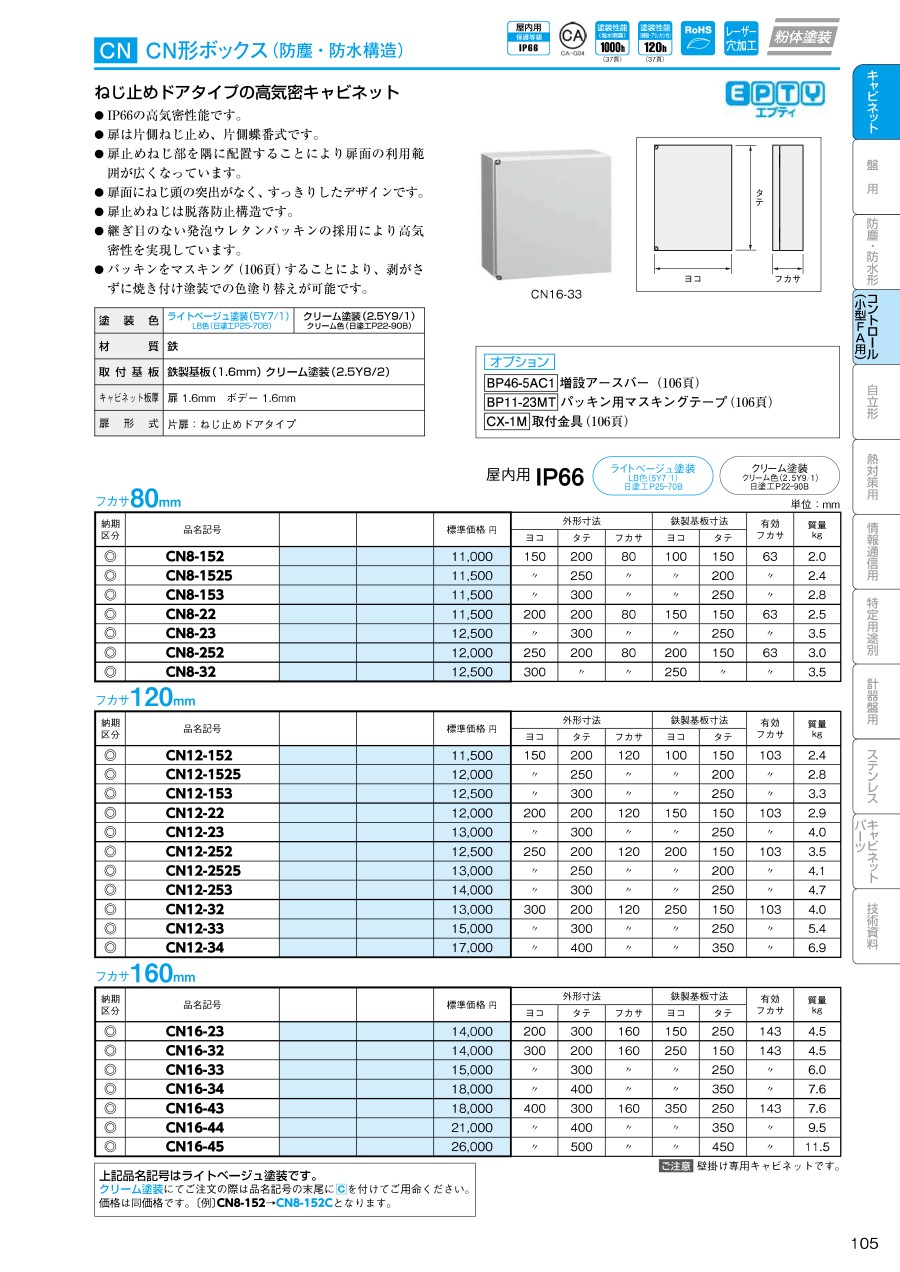

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
