【穴加工対応】CF形ボックス（防水・防塵構造）

【穴加工対応】CF形ボックス（防水・防塵構造）
通常単価(税別)
7,460円～22,420円特別価格
税込単価
8,206円～24,662円特別価格
一部SALE 2026.03.31まで
通常出荷日：3日目

4点ねじ止めタイプの高気密キャビネット！【特長】・IP66の高気密性能。・カバー止めねじ部を四隅に配置...

詳細を確認
  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

【穴加工対応】TC-A TC形ボックス

日東工業

【穴加工対応】TC-A TC形ボックス
通常価格(税別)： 4,940円 (税込価格：5,434円)

通常出荷日：3 日目

よく一緒に見られています

【穴加工対応】CH形ボックス（防塵パッキン付）

日東工業

【穴加工対応】CH形ボックス（防塵パッキン付）
通常価格(税別)： 5,530円 (税込価格：6,083円)

通常出荷日：2 日目 ～

未確定：候補が130型番あります。
  • ボックス穴加工サービスはこちらの型番ではご利用いただけません。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様


穴加工サービスの対象品です！日東工業製品　穴加工サービス拡大中

日東ステンレスボックスも穴加工サービス開始！
最短4日目出荷～
対象シリーズはこちらからご確認ください。

日東工業ボックスの穴加工　サービス詳細はこちら

Webで簡単設計（CAD知識は不要！）
設計完了後即見積・注文可能
穴加工サービスご利用方法は下記リンクから！

熱関連機器選定補助ツール

熱関連機器選定プログラム

日東工業製「熱関連機器選定プログラム」のダウンロードは、上記画像をクリックして進んでください。
※日東工業HPへと移動します。



CF・CF形ボックス（防水・防塵構造）

CF・CF形ボックス（防水・防塵構造）
塗装色ライトベージュ塗装（5Y7/1）
LB色（日塗工 J25-70B）		クリーム塗装（2.5Y9/1）
クリーム色（日塗工 J22-90B）
材　質鉄
取付基板鉄製基板（1.6mm）　クリーム塗装（2.5Y8/2）
キャビネット板厚カバー 1.6mm　ボデー 1.6mm
扉形式カバー：4点ねじ止めタイプ

この商品の特徴

保護等級 屋内用 IP66
キャビネットの使用環境（屋内用キャビネットか屋外用キャビネットか）及び保護等級IPを表す。保護等級IPは国際電気標準会議（IEC）の規格IEC60529（JIS C 0920）にて、危険な箇所への接近、外来固形物および水への保護の等級が規定されており、IPはキャビネットの保護構造の等級を記号で示したもの。
キャビネット工業会規格及び環境指針適合
キャビネット工業会の規格「金属製汎用キャビネット」（CA100）および環境指針（CA-G04）に適合しているキャビネット。
塗装性能（塩水噴霧）1,000h
JISK5600-7-1 塗料一般試験方法 耐中性塩水噴霧性により試験した塗装性能を表す。
配電盤工業会塗装技術資料（JSIA-T1020）により、耐中性塩水噴霧性10,000h: 重耐塩仕様。
  • ※ 性能はテストピースによる塗装性能を表し、判定基準はJSIA-T1020による。
塗装性能（耐酸・アルカリ性）120h
JISK5600-6-1　塗料一般試験方法 耐液体性により試験した塗装性能を表す。
配電盤工業会塗装技術資料（JSIA-T1020）により耐アルカリ仕様、耐酸仕様。
  • ※ 性能はテストピースによる塗装性能を表し、判定基準はJIS K5981による。
粉体塗装
環境にやさしく、防錆力に優れた粉体塗装を採用。





分解図（CF）

分解図（CF）

ボデー／密閉穴栓（穴径φ 21）／アースねじ（Ｍ6）／パッキン／溶接ボルト（Ｍ5×10）／溶鉄製基板
・ねじ部を4隅に配置し、扉面を広く活用可能。
・カバー面にねじ頭の突出が無く、すっきりしたデザイン

この商品の寸法図

フカサ:80mm 寸法図表

フカサ 80mm

品名記号外形寸法鉄製基板寸法有効
フカサ		製品
質量
kg
ヨコタテフカサヨコタテ
CF8-151515015080100100631.6
CF8-152〃200〃〃150〃2.0
CF8-1525〃250〃〃200〃2.4
CF8-153〃300〃〃250〃2.8
CF8-22200200〃150150〃2.5
CF8-225〃250〃〃200〃3.0
CF8-23〃300〃〃250〃3.5
CF8-24〃400〃〃350〃4.5
CF8-2525250250〃200200〃3.6
CF8-253〃300〃〃250〃4.2
CF8-315300150〃250100〃2.8
CF8-32〃200〃〃150〃3.5
CF8-33〃300〃〃250〃4.9

単位:mm

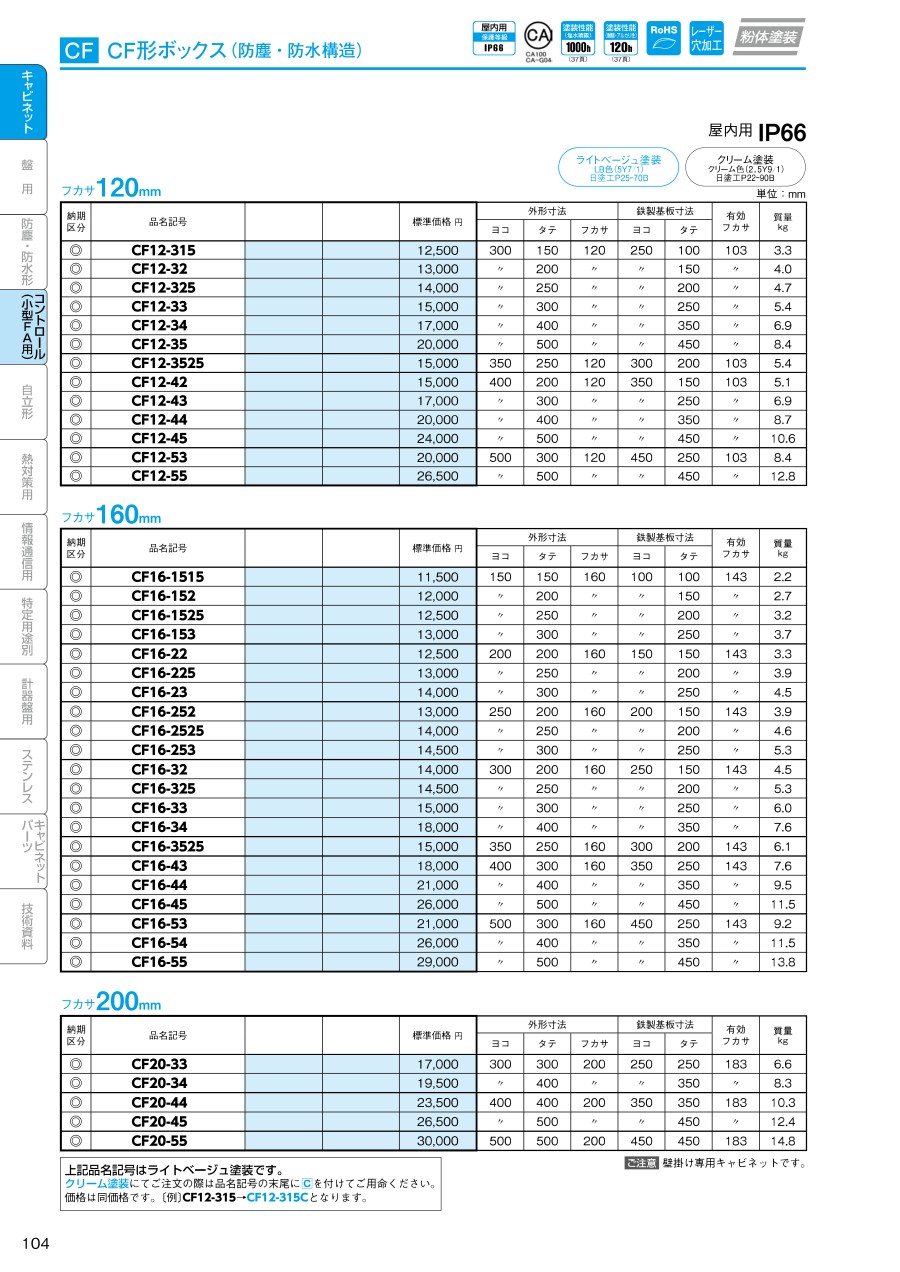

フカサ 120mm

品名記号外形寸法鉄製基板寸法有効
フカサ		製品
質量
kg
ヨコタテフカサヨコタテ
CF12-15151501501201001001031.9
CF12-152〃200〃〃150〃2.4
CF12-1525〃250〃〃200〃2.8
CF12-153〃300〃〃250〃3.3
CF12-154〃400〃〃350〃4.2
CF12-22200200〃150150〃2.9
CF12-225〃250〃〃200〃3.5
CF12-23〃300〃〃250〃4.0
CF12-24〃400〃〃350〃5.1
CF12-25〃500〃〃450〃6.2
CF12-252250200〃200150〃3.5
CF12-2525〃250〃〃200〃4.1
CF12-253〃300〃〃250〃4.7
CF12-315300150〃250100〃3.3
CF12-32〃200〃〃150〃4.0
CF12-325〃250〃〃200〃4.7
CF12-33〃300〃〃250〃5.4
CF12-34〃400〃〃350〃6.9
CF12-35〃500〃〃450〃8.4
CF12-3525350250〃300200〃5.4
CF12-42400200〃350150〃5.1
CF12-43〃300〃〃250〃6.9
CF12-44〃400〃〃350〃8.7
CF12-45〃500〃〃450〃10.6
CF12-53500300〃450250〃8.4
CF12-55〃500〃〃450〃12.8

単位:mm

フカサ 160mm

品名記号外形寸法鉄製基板寸法有効
フカサ		製品
質量
kg
ヨコタテフカサヨコタテ
CF16-15151501501601001001432.2
CF16-152〃200〃〃150〃2.7
CF16-1525〃250〃〃200〃3.2
CF16-153〃300〃〃250〃3.7
CF16-22200200〃150150〃3.3
CF16-225〃250〃〃200〃3.9
CF16-23〃300〃〃250〃4.5
CF16-252250200〃200150〃3.9
CF16-2525〃250〃〃200〃4.6
CF16-253〃300〃〃250〃5.3
CF16-32300200〃250150〃4.5
CF16-325〃250〃〃200〃5.3
CF16-33〃300〃〃250〃6.0
CF16-34〃400〃〃350〃7.6
CF16-3525350250〃300200〃6.1
CF16-43400300〃350250〃7.6
CF16-44〃400〃〃350〃9.5
CF16-45〃500〃〃450〃11.5
CF16-53500300〃450250〃9.2
CF16-54〃400〃〃350〃11.5
CF16-55〃500〃〃450〃13.8

単位:mm

フカサ 200mm

品名記号外形寸法鉄製基板寸法有効
フカサ		製品
質量
kg
ヨコタテフカサヨコタテ
CF20-333003002002502501836.6
CF20-34〃400〃〃350〃8.3
CF20-44400〃〃350〃〃10.3
CF20-45〃500〃〃450〃12.4
CF20-55500〃〃450〃〃14.8

単位:mm

  • ※ 壁掛け専用キャビネットです。

型番リスト

表示件数
  • 1
  • 2
  • 3
  • 次へ
    • 型番
    CF8-22
    CF8-22C
    CF8-23
    CF8-23C
    CF8-24
    CF8-24C
    CF8-32
    CF8-32C
    CF8-33
    CF8-33C
    CF8-1515
    CF8-1515C
    CF8-152
    CF8-1525
    CF8-1525C
    CF8-152C
    CF8-153
    CF8-153C
    CF8-225
    CF8-225C
    CF8-2525
    CF8-2525C
    CF8-253
    CF8-253C
    CF8-315
    CF8-315C
    CF12-22
    CF12-22C
    CF12-23
    CF12-23C
    CF12-24
    CF12-24C
    CF12-25
    CF12-25C
    CF12-32
    CF12-32C
    CF12-33
    CF12-33C
    CF12-34
    CF12-34C
    CF12-35
    CF12-35C
    CF12-42
    CF12-42C
    CF12-43
    CF12-43C
    CF12-44
    CF12-44C
    CF12-45
    CF12-45C
    CF12-53
    CF12-53C
    CF12-55
    CF12-55C
    CF12-1515
    CF12-1515C
    CF12-152
    CF12-1525
    CF12-1525C
    CF12-152C

    外形寸法W 横(幅)

    (mm)

    外形寸法H 縦(高さ)

    (mm)

    外形寸法D 奥行(厚み)

    (mm)

    塗装色

    		RoHS?最小発注数量
    200
    200
    80
    ライトベージュ（5Y7/1）
    10
    1個
    200
    200
    80
    クリーム（2.5Y9/1）
    10
    1個
    200
    300
    80
    ライトベージュ（5Y7/1）
    10
    1個
    200
    300
    80
    クリーム（2.5Y9/1）
    10
    1個
    200
    400
    80
    ライトベージュ（5Y7/1）
    10
    1個
    200
    400
    80
    クリーム（2.5Y9/1）
    10
    1個
    300
    200
    80
    ライトベージュ（5Y7/1）
    10
    1個
    300
    200
    80
    クリーム（2.5Y9/1）
    10
    1個
    300
    300
    80
    ライトベージュ（5Y7/1）
    -
    1個
    300
    300
    80
    クリーム（2.5Y9/1）
    10
    1個
    150
    150
    80
    ライトベージュ（5Y7/1）
    10
    1個
    150
    150
    80
    クリーム（2.5Y9/1）
    10
    1個
    150
    200
    80
    ライトベージュ（5Y7/1）
    -
    1個
    150
    250
    80
    ライトベージュ（5Y7/1）
    10
    1個
    150
    250
    80
    クリーム（2.5Y9/1）
    10
    1個
    150
    200
    80
    クリーム（2.5Y9/1）
    -
    1個
    150
    300
    80
    ライトベージュ（5Y7/1）
    10
    1個
    150
    300
    80
    クリーム（2.5Y9/1）
    10
    1個
    200
    250
    80
    ライトベージュ（5Y7/1）
    -
    1個
    200
    250
    80
    クリーム（2.5Y9/1）
    10
    1個
    250
    250
    80
    ライトベージュ（5Y7/1）
    10
    1個
    250
    250
    80
    クリーム（2.5Y9/1）
    10
    1個
    250
    300
    80
    ライトベージュ（5Y7/1）
    10
    1個
    250
    300
    80
    クリーム（2.5Y9/1）
    10
    1個
    300
    150
    80
    ライトベージュ（5Y7/1）
    10
    1個
    300
    150
    80
    クリーム（2.5Y9/1）
    10
    1個
    200
    200
    120
    ライトベージュ（5Y7/1）
    10
    1個
    200
    200
    120
    クリーム（2.5Y9/1）
    10
    1個
    200
    300
    120
    ライトベージュ（5Y7/1）
    10
    1個
    200
    300
    120
    クリーム（2.5Y9/1）
    -
    1個
    200
    400
    120
    ライトベージュ（5Y7/1）
    -
    1個
    200
    400
    120
    クリーム（2.5Y9/1）
    10
    1個
    200
    500
    120
    ライトベージュ（5Y7/1）
    10
    1個
    200
    500
    120
    クリーム（2.5Y9/1）
    10
    1個
    300
    200
    120
    ライトベージュ（5Y7/1）
    -
    1個
    300
    200
    120
    クリーム（2.5Y9/1）
    10
    1個
    300
    300
    120
    ライトベージュ（5Y7/1）
    -
    1個
    300
    300
    120
    クリーム（2.5Y9/1）
    10
    1個
    300
    400
    120
    ライトベージュ（5Y7/1）
    10
    1個
    300
    400
    120
    クリーム（2.5Y9/1）
    10
    1個
    300
    500
    120
    ライトベージュ（5Y7/1）
    10
    1個
    300
    500
    120
    クリーム（2.5Y9/1）
    10
    1個
    400
    200
    120
    ライトベージュ（5Y7/1）
    10
    1個
    400
    200
    120
    クリーム（2.5Y9/1）
    10
    1個
    400
    300
    120
    ライトベージュ（5Y7/1）
    10
    1個
    400
    300
    120
    クリーム（2.5Y9/1）
    10
    1個
    400
    400
    120
    ライトベージュ（5Y7/1）
    10
    1個
    400
    400
    120
    クリーム（2.5Y9/1）
    10
    1個
    400
    500
    120
    ライトベージュ（5Y7/1）
    10
    1個
    400
    500
    120
    クリーム（2.5Y9/1）
    10
    1個
    500
    300
    120
    ライトベージュ（5Y7/1）
    10
    1個
    500
    300
    120
    クリーム（2.5Y9/1）
    10
    1個
    500
    500
    120
    ライトベージュ（5Y7/1）
    10
    1個
    500
    500
    120
    クリーム（2.5Y9/1）
    10
    1個
    150
    150
    120
    ライトベージュ（5Y7/1）
    10
    1個
    150
    150
    120
    クリーム（2.5Y9/1）
    10
    1個
    150
    200
    120
    ライトベージュ（5Y7/1）
    10
    1個
    150
    250
    120
    ライトベージュ（5Y7/1）
    -
    1個
    150
    250
    120
    クリーム（2.5Y9/1）
    -
    1個
    150
    200
    120
    クリーム（2.5Y9/1）
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    8,690円
    ( 9,559円 )
    3日目
    7,690円
    ( 8,459円 )
    3日目
    8,560円
    ( 9,416円 )
    3日目
    8,560円
    ( 9,416円 )
    3日目
    9,780円
    ( 10,758円 )
    3日目
    10,480円6,408円
    ( 7,049円 )
    3日目
    8,560円
    ( 9,416円 )
    3日目
    8,560円
    ( 9,416円 )
    3日目
    9,780円
    ( 10,758円 )
    3日目
    9,780円
    ( 10,758円 )
    3日目
    7,580円
    ( 8,338円 )
    3日目
    7,580円
    ( 8,338円 )
    3日目
    7,970円
    ( 8,767円 )
    3日目
    8,690円
    ( 9,559円 )
    3日目
    7,690円
    ( 8,459円 )
    3日目
    7,460円
    ( 8,206円 )
    3日目
    7,680円
    ( 8,448円 )
    3日目
    7,680円
    ( 8,448円 )
    3日目
    8,570円
    ( 9,427円 )
    3日目
    9,000円5,400円
    ( 5,940円 )
    3日目
    8,560円
    ( 9,416円 )
    3日目
    8,560円
    ( 9,416円 )
    3日目
    8,790円
    ( 9,669円 )
    3日目
    8,790円
    ( 9,669円 )
    3日目
    7,680円
    ( 8,448円 )
    3日目
    8,810円
    ( 9,691円 )
    3日目
    8,990円
    ( 9,889円 )
    3日目
    8,790円
    ( 9,669円 )
    3日目
    9,930円
    ( 10,923円 )
    3日目
    8,780円
    ( 9,658円 )
    3日目
    10,620円
    ( 11,682円 )
    3日目
    9,880円
    ( 10,868円 )
    3日目
    10,980円
    ( 12,078円 )
    3日目
    10,980円
    ( 12,078円 )
    3日目
    9,930円5,958円
    ( 6,554円 )
    3日目
    9,930円
    ( 10,923円 )
    3日目
    10,620円
    ( 11,682円 )
    3日目
    9,880円
    ( 10,868円 )
    3日目
    13,170円
    ( 14,487円 )
    3日目
    13,170円
    ( 14,487円 )
    3日目
    14,260円
    ( 15,686円 )
    3日目
    14,260円
    ( 15,686円 )
    3日目
    10,620円
    ( 11,682円 )
    3日目
    9,880円
    ( 10,868円 )
    3日目
    13,170円
    ( 14,487円 )
    3日目
    13,170円
    ( 14,487円 )
    3日目
    17,120円13,696円
    ( 15,066円 )
    3日目
    17,120円6,848円
    ( 7,533円 )
    3日目
    16,350円
    ( 17,985円 )
    3日目
    16,350円
    ( 17,985円 )
    3日目
    14,260円
    ( 15,686円 )
    3日目
    14,260円
    ( 15,686円 )
    3日目
    18,620円
    ( 20,482円 )
    3日目
    18,620円
    ( 20,482円 )
    3日目
    9,000円
    ( 9,900円 )
    3日目
    7,960円
    ( 8,756円 )
    3日目
    8,810円
    ( 9,691円 )
    3日目
    8,990円
    ( 9,889円 )
    3日目
    8,990円
    ( 9,889円 )
    3日目
    8,810円
    ( 9,691円 )
    3日目
  • 1
  • 2
  • 3
  • 次へ

    • 詳細情報

    基本情報

    4点ねじ止めタイプの高気密キャビネット！
    【特長】
    ・IP66の高気密性能。
    ・カバー止めねじ部を四隅に配置することにより扉面の利用範囲が広くなっている。
    ・カバー面にねじ頭の突出が無く、すっきりしたデザイン。
    ・カバー止めねじは脱落防止構造。
    ・継ぎ目が無く剥がれにくい発泡ウレタンパッキンの採用により、高気密性を安定して維持できる。
    ・パッキンをマスキングすることで剥がさずに焼付け塗装での色塗替えが可能。
    【用途】
    ・屋内用、コントロールボックス（小型FA用）、高IPタイプ。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    ボックス穴加工サービス加工公差について

    基準寸法（mm）許容差（mm）
    2,300以下±3.0
    ボックス穴加工サービスでお求めの加工品は日東工業(株)で製作致します。加工公差の詳細は＜こちら＞ご参照ください。
    ①キャビネット外形端面からの穴位置（F、G）に対する許容差
    ②センター振り分け寸法の中心からの寸法（H、l、J)に対する許容差
    ③両扉機種での左右扉間のピッチ（K)に対する許容差
    上表は保証精度ではなく、一般加工精度です。
    ※穴寸法ご指定時の注意点
    ●機器取付穴
    機密取付穴としてお使いの場合、加工精度を考慮し、機の寸法よりも0.5～2mmほど大きめの穴をご指定ください。
    ただし、取付けされる機のフランジが小さい場合は、穴や穴周囲の塗装焼けなどが優れないことがありますのでご了承ください。
    機に取付穴（パネルカット寸法）の指定がある場合は、その寸法でご指定ください。寸法許容差がある場合は、その中間値をご指定ください。
    ●連結穴、接続穴
    キャビネット同士を連結するための穴や基台との接続穴を当レーザーで加工しますと、キャビネット端からの加工公差により、連結接続時に
    段差が生じる場合があります。連結穴や接続穴は、使用されるねじ又はポルト怪に対し、余裕を持った穴径でご指定ください。
    ●センター振り分けの穴配置
    当レーザー加工で使用する加工機はキャビネット外形の角部を原点として認識するため、センター振り分けで寸法をご指定いただいた場合、キャビネット外形公差により、正確に
    中心振り分けとならない場合がありますので、ご了承ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    【穴加工対応】CF形ボックス（防水・防塵構造）のレビュー
    4.2平均満足度：4.25件のレビュー
    防雨対策
    4
    満足度：4.02018/02/06
    設計する手間が省けてちょっと加工すれば良いだけだったの楽だった。ただ内寸がいくらなのかが分かりにくい
    2人が参考にしています。
    キリコだらけ
    2
    満足度：2.02022/01/26
    ボックス穴加工サービスをして購入しましたが箱を開封後 本体がキリコだらけでした。 エアーで吹くぐらいの清掃はしていただき...もっと読む
    1人が参考にしています。
    電源ボックスとして使用しています
    5
    満足度：5.02024/03/22
    顧客から依頼された生産設備の電源ボックスとして使用しています。この商品に端子台などを組み付けています。穴加工対応のサービ...もっと読む
    0人が参考にしています。
    中継BOX
    5
    満足度：5.02022/03/28
    防水・防塵仕様かつ即納の中継BOXを探していました。 急ぎの案件だったので助かりました。
    0人が参考にしています。
    顧客先での工事に使いました
    5
    満足度：5.02020/01/15
    ワイヤハーネスの製作と中継用装置の製作の際に中継ボックスとして使用しました。中継ボックスですのでシンプルで仕様に合ったサ...もっと読む
    0人が参考にしています。
    5件全て見る

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    【穴加工対応】CF形ボックス（防水・防塵構造）
    CF-U CF形ボックス（防水・防塵構造）・国際規格認証タイプ
    【穴加工対応】CL形ボックス（防水・防塵構造）
    CN形ボックス（防水・防塵構造）
    S ステンレス防水形プルボックス（防塵・防水構造）
    【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ250mm
    メーカー日東工業日東工業日東工業日東工業日東工業日東工業
    通常価格7,460円-7,580円 -7,460円 -7,460円 -22,570円 -28,620円 -
    通常出荷日3日目3日目〜2日目〜3日目3日目3日目〜
    用途制御・中継制御・中継制御・中継制御・中継制御・中継制御・中継
    材質鉄鉄鉄鉄ステンレス鉄
    穴加工対応Web設計対応非対応Web設計対応非対応非対応Web設計対応
    開閉形状ネジ止めネジ止めサイドハンドルネジ止めネジ止めハンドル
    基板・中板鉄製鉄製鉄製鉄製無鉄製
    よく一緒に購入される商品

    最近見た商品

    通常価格、通常出荷日が表示と異なる場合がございます

    スチール・ステンレスボックスカテゴリの売れ筋ランキング

    通常価格、通常出荷日が表示と異なる場合がございます

    技術サポート窓口

    エレクトロニクス部品技術窓口

    商品の仕様・技術のお問い合わせ

    Webお問い合わせフォーム

    営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

    ※お問い合わせフォームは24時間受付しております。

    見積もり・発注後 最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

    閉じる
    比較リスト
