日東工業

【穴加工対応】B・S 盤用キャビネット・露出形深さ200mm

Name: 【穴加工対応】B・S 盤用キャビネット・露出形 深さ200mm
Brand: 日東工業
SKU: 222000232261
Rating: 4.6 (3 reviews)

カタログ |

一部SALE 2025/12/26まで
数量スライド割引
Web設計対応
一部当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（3件）

通常単価(税別): 14,320円～197,280円特別価格

税込単価: 15,752円～217,008円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日東工業

【穴加工対応】CH形ボックス（防塵パッキン付）

4.8

通常価格(税別)： 5,530円 (税込価格：6,083円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日東工業

【穴加工対応】B・S 盤用キャビネット・露出形深さ250mm

4.5

通常価格(税別)： 17,600円 (税込価格：19,360円)

通常出荷日：2 日目～

豊富な機種により幅広いニーズに対応する盤用キャビネット。【特長】・ハンドル部の...

詳細情報を確認する

用途
制御・中継
材質
鉄
外形寸法D 奥行(厚み) (mm)
200
穴加工対応
Web設計対応
開閉形状
ハンドル
板厚（本体） (mm)
1.6
板厚（扉・カバー） (mm)
1.6
代表規格
なし

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が472型番あります。

ボックス穴加工サービスはこちらの型番ではご利用いただけません。

商品仕様
型番リスト
詳細情報

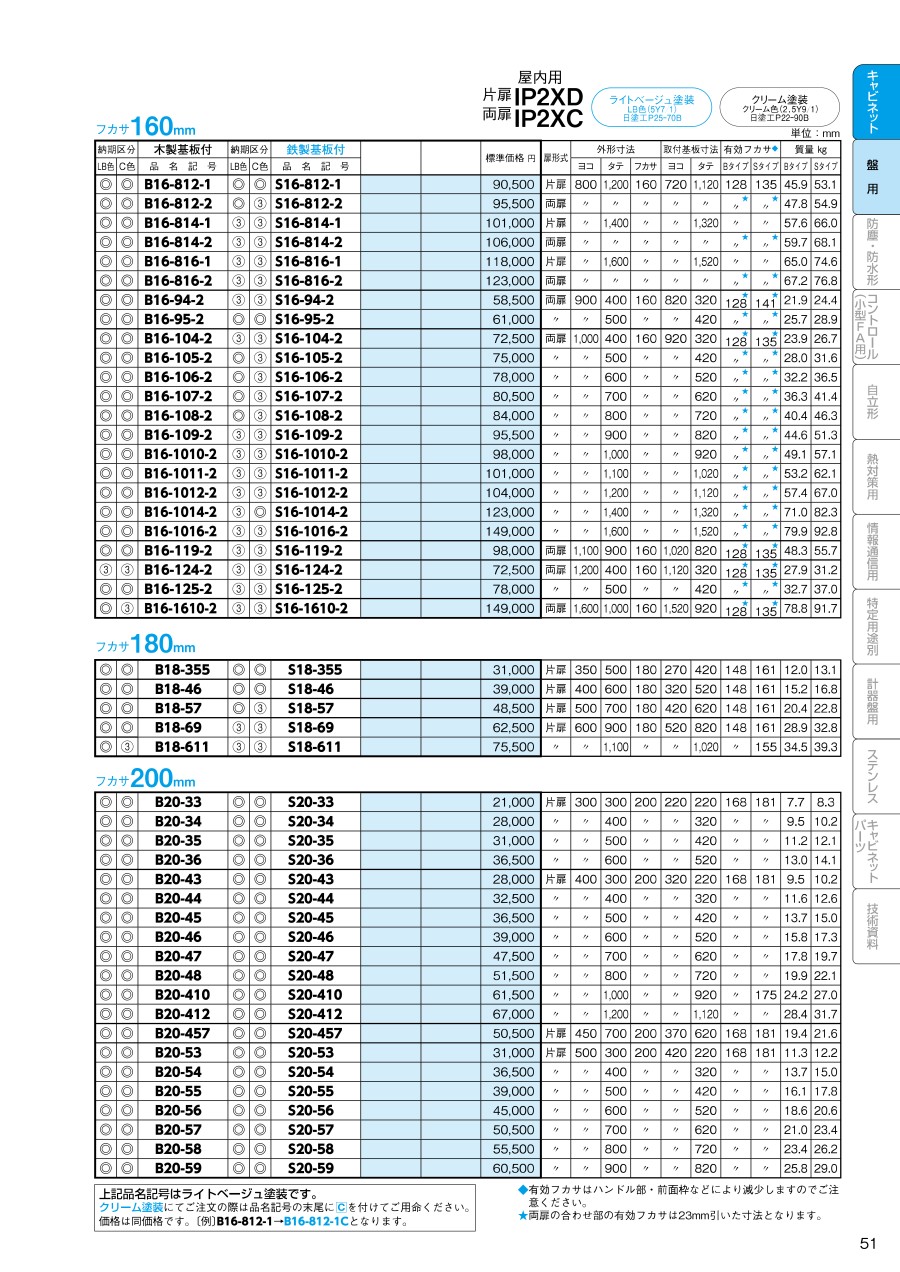

カタログ

商品仕様

熱関連機器選定補助ツール

日東工業製「熱関連機器選定プログラム」のダウンロードは、上記画像をクリックして進んでください。
※日東工業HPへと移動します。

穴加工サービスの対象品です！日東工業製品　穴加工サービス拡大中

日東ステンレスボックスも穴加工サービス開始！
最短4日目出荷～
対象シリーズはこちらからご確認ください。

日東工業ボックスの穴加工　サービス詳細はこちら

Webで簡単設計（CAD知識は不要！）
設計完了後即見積・注文可能
穴加工サービスご利用方法は下記リンクから！

【ボックス穴加工サービスのご案内】

便利機能

製品仕様

塗装色	ライトベージュ塗装(5Y7/1) LB色(日塗工G25-70B)	クリーム塗装(2.5Y9/1) LB色(日塗工G22-90B)
材質	鉄
取付基板	Bタイプ［木製基板15mm］
取付基板	Sタイプ［鉄製基板2.3mm］クリーム塗装（2.5Y8/2）
キャビネット板厚	扉1.6mmまたは2.3mm ボデー1.6mm 前面枠1.6mmまたは2.3mm
ハンドル	平面ハンドル　　　（小）H-11AN タテ寸法 900mm以下（キーNo.N200：1コ）（中）H-12AN タテ寸法1,000mm以上
扉形式	片扉または両扉

この商品の特徴

保護等級屋内用 IP2XC（両扉）、IP2XD（片扉）
キャビネットの使用環境（屋内用キャビネットか屋外用キャビネットか）及び保護等級IPを表す。保護等級IPは国際電気標準会議（IEC）の規格IEC60529（JIS C 0920）にて、危険な箇所への接近、外来固形物および水への保護の等級が規定されており、IPはキャビネットの保護構造の等級を記号で示したもの。

キャビネット工業会規格及び環境指針適合
キャビネット工業会の規格「金属製汎用キャビネット」（CA100）および環境指針（CA-G04）に適合しているキャビネット。

塗装性能（塩水噴霧）1,000h
JISK5600-7-1 塗料一般試験方法耐中性塩水噴霧性により試験した塗装性能を表す。
配電盤工業会塗装技術資料（JSIA-T1020）により、耐中性塩水噴霧性10,000h: 重耐塩仕様。

※ 性能はテストピースによる塗装性能を表し、判定基準はJSIA-T1020による。

塗装性能（耐酸・アルカリ性）120h
JISK5600-6-1　塗料一般試験方法耐液体性により試験した塗装性能を表す。
配電盤工業会塗装技術資料（JSIA-T1020）により耐アルカリ仕様、耐酸仕様。

※ 性能はテストピースによる塗装性能を表し、判定基準はJIS K5981による。

低ホルムアルデヒドF☆☆☆☆
※B盤用のみ
建築基準法改正に伴い、建築物における木板のホルムアルデヒド放散量が制限され、JIS・JAS規格に規定された最も放散量の少ないF☆☆☆☆の木板を使用していることを表示。

鍵番号違い対応
組み替え対応により、鍵番号の変更が可能。
変更時はTAK70番シリーズにて40種類鍵番号にて対応。

粉体塗装
環境にやさしく、防錆力に優れた粉体塗装を採用。

分解図（B・S）

・片扉
天マークラベル／接地端子（M8×12）／ボデー／ボルトホルダー／蝶番／扉／平面ハンドル／木製基板（B）／鉄製基板（S）
・両扉
接地端子／ボルトホルダー／ロッド棒／木製基板（B）／鉄製基板（S）／平面ハンドル

この商品の寸法図

単位:mm

◇有効フカサはハンドル部・フレーム枠などにより減少しますのでご注意ください。

品名記号	タイプ	扉形式	外形寸法 mm			基板寸法 mm		扉寸法 mm		有効フカサ◇ mm	製品質量 kg
品名記号	タイプ	扉形式	ヨコ	タテ	フカサ	ヨコ	タテ	ヨコ	タテ	有効フカサ◇ mm	製品質量 kg
B20-33	B盤用	片扉	300	300	200	220	220	254	254	168	7.7
B20-33C	B盤用	片扉	300	300	200	220	220	254	254	168	7.7
B20-34	B盤用	片扉	300	400	200	220	320	254	354	168	9.5
B20-34C	B盤用	片扉	300	400	200	220	320	254	354	168	9.5
B20-35	B盤用	片扉	300	500	200	220	420	254	454	168	11.2
B20-35C	B盤用	片扉	300	500	200	220	420	254	454	168	11.2
B20-36	B盤用	片扉	300	600	200	220	520	254	554	168	13
B20-36C	B盤用	片扉	300	600	200	220	520	254	554	168	13
B20-43	B盤用	片扉	400	300	200	320	220	354	254	168	9.5
B20-43C	B盤用	片扉	400	300	200	320	220	354	254	168	9.5
B20-44	B盤用	片扉	400	400	200	320	320	354	354	168	11.6
B20-44C	B盤用	片扉	400	400	200	320	320	354	354	168	11.6
B20-45	B盤用	片扉	400	500	200	320	420	354	454	168	13.7
B20-45C	B盤用	片扉	400	500	200	320	420	354	454	168	13.7
B20-46	B盤用	片扉	400	600	200	320	520	354	554	168	15.8
B20-46C	B盤用	片扉	400	600	200	320	520	354	554	168	15.8
B20-47	B盤用	片扉	400	700	200	320	620	354	654	168	17.8
B20-47C	B盤用	片扉	400	700	200	320	620	354	654	168	17.8
B20-48	B盤用	片扉	400	800	200	320	720	354	754	168	19.9
B20-48C	B盤用	片扉	400	800	200	320	720	354	754	168	19.9
B20-410	B盤用	片扉	400	1,000	200	320	920	354	954	168	24.2
B20-410C	B盤用	片扉	400	1,000	200	320	920	354	954	168	24.2
B20-412	B盤用	片扉	400	1,200	200	320	1,120	354	1154	168	28.4
B20-412C	B盤用	片扉	400	1,200	200	320	1,120	354	1154	168	28.4
B20-457	B盤用	片扉	450	700	200	370	620	404	654	168	19.4
B20-457C	B盤用	片扉	450	700	200	370	620	404	654	168	19.4
B20-53	B盤用	片扉	500	300	200	420	220	454	254	168	11.3
B20-53C	B盤用	片扉	500	300	200	420	220	454	254	168	11.3
B20-54	B盤用	片扉	500	400	200	420	320	454	354	168	13.7
B20-54C	B盤用	片扉	500	400	200	420	320	454	354	168	13.7
B20-55	B盤用	片扉	500	500	200	420	420	454	454	168	16.1
B20-55C	B盤用	片扉	500	500	200	420	420	454	454	168	16.1
B20-56	B盤用	片扉	500	600	200	420	520	454	554	168	18.6
B20-56C	B盤用	片扉	500	600	200	420	520	454	554	168	18.6
B20-57	B盤用	片扉	500	700	200	420	620	454	654	168	21
B20-57C	B盤用	片扉	500	700	200	420	620	454	654	168	21
B20-58	B盤用	片扉	500	800	200	420	720	454	754	168	23.4
B20-58C	B盤用	片扉	500	800	200	420	720	454	754	168	23.4
B20-59	B盤用	片扉	500	900	200	420	820	454	854	168	25.8
B20-59C	B盤用	片扉	500	900	200	420	820	454	854	168	25.8
B20-510	B盤用	片扉	500	1,000	200	420	920	454	954	168	28.4
B20-510C	B盤用	片扉	500	1,000	200	420	920	454	954	168	28.4
B20-511	B盤用	片扉	500	1,100	200	420	1,020	454	1054	168	30.8
B20-511C	B盤用	片扉	500	1,100	200	420	1,020	454	1054	168	30.8
B20-512	B盤用	片扉	500	1,200	200	420	1,120	454	1154	168	33.3
B20-512C	B盤用	片扉	500	1,200	200	420	1,120	454	1154	168	33.3
B20-513	B盤用	片扉	500	1,300	200	420	1,220	454	1254	168	35.7
B20-513C	B盤用	片扉	500	1,300	200	420	1,220	454	1254	168	35.7
B20-514	B盤用	片扉	500	1,400	200	420	1,320	454	1354	168	40.9
B20-514C	B盤用	片扉	500	1,400	200	420	1,320	454	1354	168	40.9
B20-515	B盤用	片扉	500	1,500	200	420	1,420	454	1454	168	43.5
B20-515C	B盤用	片扉	500	1,500	200	420	1,420	454	1454	168	43.5
B20-516	B盤用	片扉	500	1,600	200	420	1,520	454	1554	168	46.1
B20-516C	B盤用	片扉	500	1,600	200	420	1,520	454	1554	168	46.1
B20-518	B盤用	片扉	500	1,800	200	420	1,720	453	1753	168	58
B20-518C	B盤用	片扉	500	1,800	200	420	1,720	453	1753	168	58
B20-520	B盤用	片扉	500	2,000	200	420	1,920	453	1953	168	63.9
B20-520C	B盤用	片扉	500	2,000	200	420	1,920	453	1953	168	63.9
B20-63	B盤用	片扉	600	300	200	520	220	554	254	168	13
B20-63C	B盤用	片扉	600	300	200	520	220	554	254	168	13
B20-64	B盤用	片扉	600	400	200	520	320	554	354	168	15.8
B20-64C	B盤用	片扉	600	400	200	520	320	554	354	168	15.8
B20-65	B盤用	片扉	600	500	200	520	420	554	454	168	18.6
B20-65C	B盤用	片扉	600	500	200	520	420	554	454	168	18.6
B20-66	B盤用	片扉	600	600	200	520	520	554	554	168	21.4
B20-66C	B盤用	片扉	600	600	200	520	520	554	554	168	21.4
B20-67	B盤用	片扉	600	700	200	520	620	554	654	168	24.1
B20-67C	B盤用	片扉	600	700	200	520	620	554	654	168	24.1
B20-68	B盤用	片扉	600	800	200	520	720	554	754	168	26.9
B20-68C	B盤用	片扉	600	800	200	520	720	554	754	168	26.9
B20-69	B盤用	片扉	600	900	200	520	820	554	854	168	29.7
B20-69C	B盤用	片扉	600	900	200	520	820	554	854	168	29.7
B20-610	B盤用	片扉	600	1,000	200	520	920	554	954	168	32.6
B20-610C	B盤用	片扉	600	1,000	200	520	920	554	954	168	32.6
B20-611	B盤用	片扉	600	1,100	200	520	1,020	554	1054	168	35.4
B20-611C	B盤用	片扉	600	1,100	200	520	1,020	554	1054	168	35.4
B20-612	B盤用	片扉	600	1,200	200	520	1,120	554	1154	168	38.2
B20-612C	B盤用	片扉	600	1,200	200	520	1,120	554	1154	168	38.2
B20-613	B盤用	片扉	600	1,300	200	520	1,220	554	1254	168	40.9
B20-613C	B盤用	片扉	600	1,300	200	520	1,220	554	1254	168	40.9
B20-614	B盤用	片扉	600	1,400	200	520	1,320	554	1354	168	46.6
B20-614C	B盤用	片扉	600	1,400	200	520	1,320	554	1354	168	46.6
B20-615	B盤用	片扉	600	1,500	200	520	1,420	554	1454	168	49.6
B20-615C	B盤用	片扉	600	1,500	200	520	1,420	554	1454	168	49.6
B20-616	B盤用	片扉	600	1,600	200	520	1,520	554	1554	168	52.5
B20-616C	B盤用	片扉	600	1,600	200	520	1,520	554	1554	168	52.5
B20-618	B盤用	片扉	600	1,800	200	520	1,720	553	1753	168	66.1
B20-618C	B盤用	片扉	600	1,800	200	520	1,720	553	1753	168	66.1
B20-620	B盤用	片扉	600	2,000	200	520	1,920	553	1953	168	72.8
B20-620C	B盤用	片扉	600	2,000	200	520	1,920	553	1953	168	72.8
B20-74-1	B盤用	片扉	700	400	200	620	320	654	354	168	17.9
B20-74-1C	B盤用	片扉	700	400	200	620	320	654	354	168	17.9
B20-75-1	B盤用	片扉	700	500	200	620	420	654	454	168	21
B20-75-1C	B盤用	片扉	700	500	200	620	420	654	454	168	21
B20-76-1	B盤用	片扉	700	600	200	620	520	654	554	168	24.2
B20-76-1C	B盤用	片扉	700	600	200	620	520	654	554	168	24.2
B20-76-2	B盤用	両扉	700	600	200	620	520	326	554	168※	25.4
B20-76-2C	B盤用	両扉	700	600	200	620	520	326	554	168※	25.4
B20-77-1	B盤用	片扉	700	700	200	620	620	654	654	168	27.3
B20-77-1C	B盤用	片扉	700	700	200	620	620	654	654	168	27.3
B20-77-2	B盤用	両扉	700	700	200	620	620	326	654	168※	28.6
B20-77-2C	B盤用	両扉	700	700	200	620	620	326	654	168※	28.6
B20-78-1	B盤用	片扉	700	800	200	620	720	654	754	168	30.4
B20-78-1C	B盤用	片扉	700	800	200	620	720	654	754	168	30.4
B20-78-2	B盤用	両扉	700	800	200	620	720	326	754	168※	31.8
B20-78-2C	B盤用	両扉	700	800	200	620	720	326	754	168※	31.8
B20-79-1	B盤用	片扉	700	900	200	620	820	654	854	168	33.5
B20-79-1C	B盤用	片扉	700	900	200	620	820	654	854	168	33.5
B20-79-2	B盤用	両扉	700	900	200	620	820	326	854	168※	35
B20-79-2C	B盤用	両扉	700	900	200	620	820	326	854	168※	35
B20-710-1	B盤用	片扉	700	1,000	200	620	920	654	954	168	36.8
B20-710-1C	B盤用	片扉	700	1,000	200	620	920	654	954	168	36.8
B20-710-2	B盤用	両扉	700	1,000	200	620	920	326	954	168※	38.5
B20-710-2C	B盤用	両扉	700	1,000	200	620	920	326	954	168※	38.5
B20-712-1	B盤用	片扉	700	1,200	200	620	1,120	654	1154	168	43.1
B20-712-1C	B盤用	片扉	700	1,200	200	620	1,120	654	1154	168	43.1
B20-714-1	B盤用	片扉	700	1,400	200	620	1,320	654	1354	168	52.4
B20-714-1C	B盤用	片扉	700	1,400	200	620	1,320	654	1354	168	52.4
B20-716-1	B盤用	片扉	700	1,600	200	620	1,520	654	1554	168	61
B20-716-1C	B盤用	片扉	700	1,600	200	620	1,520	654	1554	168	61
B20-718-1	B盤用	片扉	700	1,800	200	620	1,720	653	1753	168	76.2
B20-718-1C	B盤用	片扉	700	1,800	200	620	1,720	653	1753	168	76.2
B20-720-1	B盤用	片扉	700	2,000	200	620	1,920	653	1953	168	84
B20-720-1C	B盤用	片扉	700	2,000	200	620	1,920	653	1953	168	84
B20-84-1	B盤用	片扉	800	400	200	720	320	754	354	168	20
B20-84-1C	B盤用	片扉	800	400	200	720	320	754	354	168	20
B20-84-2	B盤用	両扉	800	400	200	720	320	376	354	168※	21.1
B20-84-2C	B盤用	両扉	800	400	200	720	320	376	354	168※	21.1
B20-85-1	B盤用	片扉	800	500	200	720	420	754	454	168	23.5
B20-85-1C	B盤用	片扉	800	500	200	720	420	754	454	168	23.5
B20-85-2	B盤用	両扉	800	500	200	720	420	376	454	168※	24.7
B20-85-2C	B盤用	両扉	800	500	200	720	420	376	454	168※	24.7
B20-86-1	B盤用	片扉	800	600	200	720	520	754	554	168	26.9
B20-86-1C	B盤用	片扉	800	600	200	720	520	754	554	168	26.9
B20-86-2	B盤用	両扉	800	600	200	720	520	376	554	168※	28.2
B20-86-2C	B盤用	両扉	800	600	200	720	520	376	554	168※	28.2
B20-87-1	B盤用	片扉	800	700	200	720	620	754	654	168	30.4
B20-87-1C	B盤用	片扉	800	700	200	720	620	754	654	168	30.4
B20-87-2	B盤用	両扉	800	700	200	720	620	376	654	168※	31.8
B20-87-2C	B盤用	両扉	800	700	200	720	620	376	654	168※	31.8
B20-88-1	B盤用	片扉	800	800	200	720	720	754	754	168	33.9
B20-88-1C	B盤用	片扉	800	800	200	720	720	754	754	168	33.9
B20-88-2	B盤用	両扉	800	800	200	720	720	376	754	168※	35.3
B20-88-2C	B盤用	両扉	800	800	200	720	720	376	754	168※	35.3
B20-89-1	B盤用	片扉	800	900	200	720	820	754	854	168	37.4
B20-89-1C	B盤用	片扉	800	900	200	720	820	754	854	168	37.4
B20-89-2	B盤用	両扉	800	900	200	720	820	376	854	168※	38.8
B20-89-2C	B盤用	両扉	800	900	200	720	820	376	854	168※	38.8
B20-810-1	B盤用	片扉	800	1,000	200	720	920	754	954	168	41
B20-810-1C	B盤用	片扉	800	1,000	200	720	920	754	954	168	41
B20-810-2	B盤用	両扉	800	1,000	200	720	920	376	954	168※	42.7
B20-810-2C	B盤用	両扉	800	1,000	200	720	920	376	954	168※	42.7
B20-812-1	B盤用	片扉	800	1,200	200	720	1,120	754	1154	168	48
B20-812-1C	B盤用	片扉	800	1,200	200	720	1,120	754	1154	168	48
B20-812-2	B盤用	両扉	800	1,200	200	720	1,120	376	1154	168※	49.8
B20-812-2C	B盤用	両扉	800	1,200	200	720	1,120	376	1154	168※	49.8
B20-814-1	B盤用	片扉	800	1,400	200	720	1,320	754	1354	168	59.9
B20-814-1C	B盤用	片扉	800	1,400	200	720	1,320	754	1354	168	59.9
B20-814-2	B盤用	両扉	800	1,400	200	720	1,320	375.5	1354	168※	61.9
B20-814-2C	B盤用	両扉	800	1,400	200	720	1,320	375.5	1354	168※	61.9
B20-816-1	B盤用	片扉	800	1,600	200	720	1,520	754	1554	168	67.4
B20-816-1C	B盤用	片扉	800	1,600	200	720	1,520	754	1554	168	67.4
B20-816-2	B盤用	両扉	800	1,600	200	720	1,520	375.5	1554	168※	69.6
B20-816-2C	B盤用	両扉	800	1,600	200	720	1,520	375.5	1554	168※	69.6
B20-818-1	B盤用	片扉	800	1,800	200	720	1,720	753	1753	168	84.3
B20-818-1C	B盤用	片扉	800	1,800	200	720	1,720	753	1753	168	84.3
B20-820-1	B盤用	片扉	800	2,000	200	720	1,920	753	1953	168	92.9
B20-820-1C	B盤用	片扉	800	2,000	200	720	1,920	753	1953	168	92.9
B20-95-2	B盤用	両扉	900	500	200	820	420	426	454	168※	27.1
B20-95-2C	B盤用	両扉	900	500	200	820	420	426	454	168※	27.1
B20-96-2	B盤用	両扉	900	600	200	820	520	426	554	168※	31
B20-96-2C	B盤用	両扉	900	600	200	820	520	426	554	168※	31
B20-97-2	B盤用	両扉	900	700	200	820	620	426	654	168※	34.9
B20-97-2C	B盤用	両扉	900	700	200	820	620	426	654	168※	34.9
B20-98-2	B盤用	両扉	900	800	200	820	720	426	754	168※	38.8
B20-98-2C	B盤用	両扉	900	800	200	820	720	426	754	168※	38.8
B20-99-2	B盤用	両扉	900	900	200	820	820	426	854	168※	42.7
B20-99-2C	B盤用	両扉	900	900	200	820	820	426	854	168※	42.7
B20-910-2	B盤用	両扉	900	1,000	200	820	920	426	954	168※	46.9
B20-910-2C	B盤用	両扉	900	1,000	200	820	920	426	954	168※	46.9
B20-105-2	B盤用	両扉	1,000	500	200	920	420	476	454	168※	29.6
B20-105-2C	B盤用	両扉	1,000	500	200	920	420	476	454	168※	29.6
B20-106-2	B盤用	両扉	1,000	600	200	920	520	476	554	168※	33.8
B20-106-2C	B盤用	両扉	1,000	600	200	920	520	476	554	168※	33.8
B20-108-2	B盤用	両扉	1,000	800	200	920	720	476	754	168※	42.3
B20-108-2C	B盤用	両扉	1,000	800	200	920	720	476	754	168※	42.3
B20-109-2	B盤用	両扉	1,000	900	200	920	820	476	854	168※	46.5
B20-109-2C	B盤用	両扉	1,000	900	200	920	820	476	854	168※	46.5
B20-1010-2	B盤用	両扉	1,000	1,000	200	920	920	476	954	168※	51.1
B20-1010-2C	B盤用	両扉	1,000	1,000	200	920	920	476	954	168※	51.1
B20-1011-2	B盤用	両扉	1,000	1,100	200	920	1,020	476	1054	168※	55.4
B20-1011-2C	B盤用	両扉	1,000	1,100	200	920	1,020	476	1054	168※	55.4
B20-1012-2	B盤用	両扉	1,000	1,200	200	920	1,120	476	1154	168※	59.6
B20-1012-2C	B盤用	両扉	1,000	1,200	200	920	1,120	476	1154	168※	59.6
B20-1014-2	B盤用	両扉	1,000	1,400	200	920	1,320	475.5	1354	168※	73.4
B20-1014-2C	B盤用	両扉	1,000	1,400	200	920	1,320	475.5	1354	168※	73.4
B20-1016-2	B盤用	両扉	1,000	1,600	200	920	1,520	475.5	1554	168※	82.6
B20-1016-2C	B盤用	両扉	1,000	1,600	200	920	1,520	475.5	1554	168※	82.6
B20-1018-2	B盤用	両扉	1,000	1,800	200	920	1,720	475	1753	168※	103
B20-1018-2C	B盤用	両扉	1,000	1,800	200	920	1,720	475	1753	168※	103
B20-1020-2	B盤用	両扉	1,000	2,000	200	920	1,920	475	1953	168※	113.3
B20-1020-2C	B盤用	両扉	1,000	2,000	200	920	1,920	475	1953	168※	113.3
B20-125-2	B盤用	両扉	1,200	500	200	1,120	420	576	454	168※	34.5
B20-125-2C	B盤用	両扉	1,200	500	200	1,120	420	576	454	168※	34.5
B20-126-2	B盤用	両扉	1,200	600	200	1,120	520	576	554	168※	39.4
B20-126-2C	B盤用	両扉	1,200	600	200	1,120	520	576	554	168※	39.4
B20-128-2	B盤用	両扉	1,200	800	200	1,120	720	576	754	168※	49.3
B20-128-2C	B盤用	両扉	1,200	800	200	1,120	720	576	754	168※	49.3
B20-129-2	B盤用	両扉	1,200	900	200	1,120	820	576	854	168※	54.2
B20-129-2C	B盤用	両扉	1,200	900	200	1,120	820	576	854	168※	54.2
B20-1210-2	B盤用	両扉	1,200	1,000	200	1,120	920	576	954	168※	59.5
B20-1210-2C	B盤用	両扉	1,200	1,000	200	1,120	920	576	954	168※	59.5
B20-1212-2	B盤用	両扉	1,200	1,200	200	1,120	1,120	576	1154	168※	69.4
B20-1212-2C	B盤用	両扉	1,200	1,200	200	1,120	1,120	576	1154	168※	69.4
B20-1214-2	B盤用	両扉	1,200	1,400	200	1,120	1,320	575.5	1354	168※	84.9
B20-1214-2C	B盤用	両扉	1,200	1,400	200	1,120	1,320	575.5	1354	168※	84.9
B20-1216-2	B盤用	両扉	1,200	1,600	200	1,120	1,520	575.5	1554	168※	96.7
B20-1216-2C	B盤用	両扉	1,200	1,600	200	1,120	1,520	575.5	1554	168※	96.7
B20-1218-2	B盤用	両扉	1,200	1,800	200	1,120	1,720	575	1753	168※	120.6
B20-1218-2C	B盤用	両扉	1,200	1,800	200	1,120	1,720	575	1753	168※	120.6
B20-1220-2	B盤用	両扉	1,200	2,000	200	1,120	1,920	575	1953	168※	132.8
B20-1220-2C	B盤用	両扉	1,200	2,000	200	1,120	1,920	575	1953	168※	132.8
B20-1410-2	B盤用	両扉	1,400	1,000	200	1,320	920	675.5	954	168※	72.6
B20-1410-2C	B盤用	両扉	1,400	1,000	200	1,320	920	675.5	954	168※	72.6
B20-1412-2	B盤用	両扉	1,400	1,200	200	1,320	1,120	675.5	1154	168※	84.1
B20-1412-2C	B盤用	両扉	1,400	1,200	200	1,320	1,120	675.5	1154	168※	84.1
B20-1414-2	B盤用	両扉	1,400	1,400	200	1,320	1,320	675.5	1354	168※	101.5
B20-1414-2C	B盤用	両扉	1,400	1,400	200	1,320	1,320	675.5	1354	168※	101.5
B20-1416-2	B盤用	両扉	1,400	1,600	200	1,320	1,520	675.5	1554	168※	129.1
B20-1416-2C	B盤用	両扉	1,400	1,600	200	1,320	1,520	675.5	1554	168※	129.1
B20-1610-2	B盤用	両扉	1,600	1,000	200	1,520	920	775.5	954	168※	81.4
B20-1610-2C	B盤用	両扉	1,600	1,000	200	1,520	920	775.5	954	168※	81.4
B20-1612-2	B盤用	両扉	1,600	1,200	200	1,520	1,120	775.5	1154	168※	94.3
B20-1612-2C	B盤用	両扉	1,600	1,200	200	1,520	1,120	775.5	1154	168※	94.3
B20-1614-2	B盤用	両扉	1,600	1,400	200	1,520	1,320	775.5	1354	168※	109.5
B20-1614-2C	B盤用	両扉	1,600	1,400	200	1,520	1,320	775.5	1354	168※	109.5
S20-33	S盤用	片扉	300	300	200	220	220	254	254	181	8.3
S20-33C	S盤用	片扉	300	300	200	220	220	254	254	181	8.3
S20-34	S盤用	片扉	300	400	200	220	320	254	354	181	10.2
S20-34C	S盤用	片扉	300	400	200	220	320	254	354	181	10.2
S20-35	S盤用	片扉	300	500	200	220	420	254	454	181	12.1
S20-35C	S盤用	片扉	300	500	200	220	420	254	454	181	12.1
S20-36	S盤用	片扉	300	600	200	220	520	254	554	181	14.1
S20-36C	S盤用	片扉	300	600	200	220	520	254	554	181	14.1
S20-43	S盤用	片扉	400	300	200	320	220	354	254	181	10.2
S20-43C	S盤用	片扉	400	300	200	320	220	354	254	181	10.2
S20-44	S盤用	片扉	400	400	200	320	320	354	354	181	12.6
S20-44C	S盤用	片扉	400	400	200	320	320	354	354	181	12.6
S20-45	S盤用	片扉	400	500	200	320	420	354	454	181	15
S20-45C	S盤用	片扉	400	500	200	320	420	354	454	181	15
S20-46	S盤用	片扉	400	600	200	320	520	354	554	181	17.3
S20-46C	S盤用	片扉	400	600	200	320	520	354	554	181	17.3
S20-47	S盤用	片扉	400	700	200	320	620	354	654	181	19.7
S20-47C	S盤用	片扉	400	700	200	320	620	354	654	181	19.7
S20-48	S盤用	片扉	400	800	200	320	720	354	754	181	22.1
S20-48C	S盤用	片扉	400	800	200	320	720	354	754	181	22.1
S20-410	S盤用	片扉	400	1,000	200	320	920	354	954	175	27
S20-410C	S盤用	片扉	400	1,000	200	320	920	354	954	175	27
S20-412	S盤用	片扉	400	1,200	200	320	1,120	354	1154	175	31.7
S20-412C	S盤用	片扉	400	1,200	200	320	1,120	354	1154	175	31.7
S20-457	S盤用	片扉	450	700	200	370	620	404	654	181	21.6
S20-457C	S盤用	片扉	450	700	200	370	620	404	654	181	21.6
S20-53	S盤用	片扉	500	300	200	420	220	454	254	181	12.2
S20-53C	S盤用	片扉	500	300	200	420	220	454	254	181	12.2
S20-54	S盤用	片扉	500	400	200	420	320	454	354	181	15
S20-54C	S盤用	片扉	500	400	200	420	320	454	354	181	15
S20-55	S盤用	片扉	500	500	200	420	420	454	454	181	17.8
S20-55C	S盤用	片扉	500	500	200	420	420	454	454	181	17.8
S20-56	S盤用	片扉	500	600	200	420	520	454	554	181	20.6
S20-56C	S盤用	片扉	500	600	200	420	520	454	554	181	20.6
S20-57	S盤用	片扉	500	700	200	420	620	454	654	181	23.4
S20-57C	S盤用	片扉	500	700	200	420	620	454	654	181	23.4
S20-58	S盤用	片扉	500	800	200	420	720	454	754	181	26.2
S20-58C	S盤用	片扉	500	800	200	420	720	454	754	181	26.2
S20-59	S盤用	片扉	500	900	200	420	820	454	854	181	29
S20-59C	S盤用	片扉	500	900	200	420	820	454	854	181	29
S20-510	S盤用	片扉	500	1,000	200	420	920	454	954	175	31.9
S20-510C	S盤用	片扉	500	1,000	200	420	920	454	954	175	31.9
S20-511	S盤用	片扉	500	1,100	200	420	1,020	454	1054	175	34.7
S20-511C	S盤用	片扉	500	1,100	200	420	1,020	454	1054	175	34.7
S20-512	S盤用	片扉	500	1,200	200	420	1,120	454	1154	175	37.6
S20-512C	S盤用	片扉	500	1,200	200	420	1,120	454	1154	175	37.6
S20-513	S盤用	片扉	500	1,300	200	420	1,220	454	1254	175	40.4
S20-513C	S盤用	片扉	500	1,300	200	420	1,220	454	1254	175	40.4
S20-514	S盤用	片扉	500	1,400	200	420	1,320	454	1354	175	46
S20-514C	S盤用	片扉	500	1,400	200	420	1,320	454	1354	175	46
S20-515	S盤用	片扉	500	1,500	200	420	1,420	454	1454	175	48.9
S20-515C	S盤用	片扉	500	1,500	200	420	1,420	454	1454	175	48.9
S20-516	S盤用	片扉	500	1,600	200	420	1,520	454	1554	175	51.9
S20-516C	S盤用	片扉	500	1,600	200	420	1,520	454	1554	175	51.9
S20-518	S盤用	片扉	500	1,800	200	420	1,720	453	1753	175	64.5
S20-518C	S盤用	片扉	500	1,800	200	420	1,720	453	1753	175	64.5
S20-520	S盤用	片扉	500	2,000	200	420	1,920	453	1953	175	71.2
S20-520C	S盤用	片扉	500	2,000	200	420	1,920	453	1953	175	71.2
S20-63	S盤用	片扉	600	300	200	520	220	554	254	181	14.1
S20-63C	S盤用	片扉	600	300	200	520	220	554	254	181	14.1
S20-64	S盤用	片扉	600	400	200	520	320	554	354	181	17.4
S20-64C	S盤用	片扉	600	400	200	520	320	554	354	181	17.4
S20-65	S盤用	片扉	600	500	200	520	420	554	454	181	20.6
S20-65C	S盤用	片扉	600	500	200	520	420	554	454	181	20.6
S20-66	S盤用	片扉	600	600	200	520	520	554	554	181	23.9
S20-66C	S盤用	片扉	600	600	200	520	520	554	554	181	23.9
S20-67	S盤用	片扉	600	700	200	520	620	554	654	181	27.1
S20-67C	S盤用	片扉	600	700	200	520	620	554	654	181	27.1
S20-68	S盤用	片扉	600	800	200	520	720	554	754	181	30.3
S20-68C	S盤用	片扉	600	800	200	520	720	554	754	181	30.3
S20-69	S盤用	片扉	600	900	200	520	820	554	854	181	33.6
S20-69C	S盤用	片扉	600	900	200	520	820	554	854	181	33.6
S20-610	S盤用	片扉	600	1,000	200	520	920	554	954	175	36.9
S20-610C	S盤用	片扉	600	1,000	200	520	920	554	954	175	36.9
S20-611	S盤用	片扉	600	1,100	200	520	1,020	554	1054	175	40.2
S20-611C	S盤用	片扉	600	1,100	200	520	1,020	554	1054	175	40.2
S20-612	S盤用	片扉	600	1,200	200	520	1,120	554	1154	175	43.4
S20-612C	S盤用	片扉	600	1,200	200	520	1,120	554	1154	175	43.4
S20-613	S盤用	片扉	600	1,300	200	520	1,220	554	1254	175	46.6
S20-613C	S盤用	片扉	600	1,300	200	520	1,220	554	1254	175	46.6
S20-614	S盤用	片扉	600	1,400	200	520	1,320	554	1354	175	52.8
S20-614C	S盤用	片扉	600	1,400	200	520	1,320	554	1354	175	52.8
S20-615	S盤用	片扉	600	1,500	200	520	1,420	554	1454	175	56.2
S20-615C	S盤用	片扉	600	1,500	200	520	1,420	554	1454	175	56.2
S20-616	S盤用	片扉	600	1,600	200	520	1,520	554	1554	175	59.6
S20-616C	S盤用	片扉	600	1,600	200	520	1,520	554	1554	175	59.6
S20-618	S盤用	片扉	600	1,800	200	520	1,720	553	1753	175	74.1
S20-618C	S盤用	片扉	600	1,800	200	520	1,720	553	1753	175	74.1
S20-620	S盤用	片扉	600	2,000	200	520	1,920	553	1953	175	81.7
S20-620C	S盤用	片扉	600	2,000	200	520	1,920	553	1953	175	81.7
S20-74-1	S盤用	片扉	700	400	200	620	320	654	354	181	19.8
S20-74-1C	S盤用	片扉	700	400	200	620	320	654	354	181	19.8
S20-75-1	S盤用	片扉	700	500	200	620	420	654	454	181	23.4
S20-75-1C	S盤用	片扉	700	500	200	620	420	654	454	181	23.4
S20-76-1	S盤用	片扉	700	600	200	620	520	654	554	181	27.1
S20-76-1C	S盤用	片扉	700	600	200	620	520	654	554	181	27.1
S20-76-2	S盤用	両扉	700	600	200	620	520	326	554	181※	28.4
S20-76-2C	S盤用	両扉	700	600	200	620	520	326	554	181※	28.4
S20-77-1	S盤用	片扉	700	700	200	620	620	654	654	181	30.8
S20-77-1C	S盤用	片扉	700	700	200	620	620	654	654	181	30.8
S20-77-2	S盤用	両扉	700	700	200	620	620	326	654	181※	32.1
S20-77-2C	S盤用	両扉	700	700	200	620	620	326	654	181※	32.1
S20-78-1	S盤用	片扉	700	800	200	620	720	654	754	181	34.4
S20-78-1C	S盤用	片扉	700	800	200	620	720	654	754	181	34.4
S20-78-2	S盤用	両扉	700	800	200	620	720	326	754	181※	35.8
S20-78-2C	S盤用	両扉	700	800	200	620	720	326	754	181※	35.8
S20-79-1	S盤用	片扉	700	900	200	620	820	654	854	181	38.1
S20-79-1C	S盤用	片扉	700	900	200	620	820	654	854	181	38.1
S20-79-2	S盤用	両扉	700	900	200	620	820	326	854	181※	39.6
S20-79-2C	S盤用	両扉	700	900	200	620	820	326	854	181※	39.6
S20-710-1	S盤用	片扉	700	1,000	200	620	920	654	954	175	41.9
S20-710-1C	S盤用	片扉	700	1,000	200	620	920	654	954	175	41.9
S20-710-2	S盤用	両扉	700	1,000	200	620	920	326	954	175※	43.6
S20-710-2C	S盤用	両扉	700	1,000	200	620	920	326	954	175※	43.6
S20-712-1	S盤用	片扉	700	1,200	200	620	1,120	654	1154	175	49.2
S20-712-1C	S盤用	片扉	700	1,200	200	620	1,120	654	1154	175	49.2
S20-714-1	S盤用	片扉	700	1,400	200	620	1,320	654	1354	175	59.6
S20-714-1C	S盤用	片扉	700	1,400	200	620	1,320	654	1354	175	59.6
S20-716-1	S盤用	片扉	700	1,600	200	620	1,520	654	1554	175	69.3
S20-716-1C	S盤用	片扉	700	1,600	200	620	1,520	654	1554	175	69.3
S20-718-1	S盤用	片扉	700	1,800	200	620	1,720	653	1753	175	85.6
S20-718-1C	S盤用	片扉	700	1,800	200	620	1,720	653	1753	175	85.6
S20-720-1	S盤用	片扉	700	2,000	200	620	1,920	653	1953	175	94.5
S20-720-1C	S盤用	片扉	700	2,000	200	620	1,920	653	1953	175	94.5
S20-84-1	S盤用	片扉	800	400	200	720	320	754	354	181	22.2
S20-84-1C	S盤用	片扉	800	400	200	720	320	754	354	181	22.2
S20-84-2	S盤用	両扉	800	400	200	720	320	376	354	181※	23.3
S20-84-2C	S盤用	両扉	800	400	200	720	320	376	354	181※	23.3
S20-85-1	S盤用	片扉	800	500	200	720	420	754	454	181	26.3
S20-85-1C	S盤用	片扉	800	500	200	720	420	754	454	181	26.3
S20-85-2	S盤用	両扉	800	500	200	720	420	376	454	181※	27.5
S20-85-2C	S盤用	両扉	800	500	200	720	420	376	454	181※	27.5
S20-86-1	S盤用	片扉	800	600	200	720	520	754	554	181	30.4
S20-86-1C	S盤用	片扉	800	600	200	720	520	754	554	181	30.4
S20-86-2	S盤用	両扉	800	600	200	720	520	376	554	181※	31.6
S20-86-2C	S盤用	両扉	800	600	200	720	520	376	554	181※	31.6
S20-87-1	S盤用	片扉	800	700	200	720	620	754	654	181	34.5
S20-87-1C	S盤用	片扉	800	700	200	720	620	754	654	181	34.5
S20-87-2	S盤用	両扉	800	700	200	720	620	376	654	181※	35.8
S20-87-2C	S盤用	両扉	800	700	200	720	620	376	654	181※	35.8
S20-88-1	S盤用	片扉	800	800	200	720	720	754	754	181	38.6
S20-88-1C	S盤用	片扉	800	800	200	720	720	754	754	181	38.6
S20-88-2	S盤用	両扉	800	800	200	720	720	376	754	181※	40
S20-88-2C	S盤用	両扉	800	800	200	720	720	376	754	181※	40
S20-89-1	S盤用	片扉	800	900	200	720	820	754	854	181	42.7
S20-89-1C	S盤用	片扉	800	900	200	720	820	754	854	181	42.7
S20-89-2	S盤用	両扉	800	900	200	720	820	376	854	181※	44.1
S20-89-2C	S盤用	両扉	800	900	200	720	820	376	854	181※	44.1
S20-810-1	S盤用	片扉	800	1,000	200	720	920	754	954	175	46.9
S20-810-1C	S盤用	片扉	800	1,000	200	720	920	754	954	175	46.9
S20-810-2	S盤用	両扉	800	1,000	200	720	920	376	954	175※	48.6
S20-810-2C	S盤用	両扉	800	1,000	200	720	920	376	954	175※	48.6
S20-812-1	S盤用	片扉	800	1,200	200	720	1,120	754	1154	175	55.1
S20-812-1C	S盤用	片扉	800	1,200	200	720	1,120	754	1154	175	55.1
S20-812-2	S盤用	両扉	800	1,200	200	720	1,120	376	1154	175※	57
S20-812-2C	S盤用	両扉	800	1,200	200	720	1,120	376	1154	175※	57
S20-814-1	S盤用	片扉	800	1,400	200	720	1,320	754	1354	175	68.3
S20-814-1C	S盤用	片扉	800	1,400	200	720	1,320	754	1354	175	68.3
S20-814-2	S盤用	両扉	800	1,400	200	720	1,320	375.5	1354	175※	70.3
S20-814-2C	S盤用	両扉	800	1,400	200	720	1,320	375.5	1354	175※	70.3
S20-816-1	S盤用	片扉	800	1,600	200	720	1,520	754	1554	175	77.1
S20-816-1C	S盤用	片扉	800	1,600	200	720	1,520	754	1554	175	77.1
S20-816-2	S盤用	両扉	800	1,600	200	720	1,520	375.5	1554	175※	79.3
S20-816-2C	S盤用	両扉	800	1,600	200	720	1,520	375.5	1554	175※	79.3
S20-818-1	S盤用	片扉	800	1,800	200	720	1,720	753	1753	175	95.2
S20-818-1C	S盤用	片扉	800	1,800	200	720	1,720	753	1753	175	95.2
S20-820-1	S盤用	片扉	800	2,000	200	720	1,920	753	1953	175	105.1
S20-820-1C	S盤用	片扉	800	2,000	200	720	1,920	753	1953	175	105.1
S20-95-2	S盤用	両扉	900	500	200	820	420	426	454	181※	30.3
S20-95-2C	S盤用	両扉	900	500	200	820	420	426	454	181※	30.3
S20-96-2	S盤用	両扉	900	600	200	820	520	426	554	181※	34.9
S20-96-2C	S盤用	両扉	900	600	200	820	520	426	554	181※	34.9
S20-97-2	S盤用	両扉	900	700	200	820	620	426	654	181※	39.5
S20-97-2C	S盤用	両扉	900	700	200	820	620	426	654	181※	39.5
S20-98-2	S盤用	両扉	900	800	200	820	720	426	754	181※	44.1
S20-98-2C	S盤用	両扉	900	800	200	820	720	426	754	181※	44.1
S20-99-2	S盤用	両扉	900	900	200	820	820	426	854	181※	48.7
S20-99-2C	S盤用	両扉	900	900	200	820	820	426	854	181※	48.7
S20-910-2	S盤用	両扉	900	1,000	200	820	920	426	954	175※	53.6
S20-910-2C	S盤用	両扉	900	1,000	200	820	920	426	954	175※	53.6
S20-105-2	S盤用	両扉	1,000	500	200	920	420	476	454	175※	33.1
S20-105-2C	S盤用	両扉	1,000	500	200	920	420	476	454	175※	33.1
S20-106-2	S盤用	両扉	1,000	600	200	920	520	476	554	175※	38.1
S20-106-2C	S盤用	両扉	1,000	600	200	920	520	476	554	175※	38.1
S20-108-2	S盤用	両扉	1,000	800	200	920	720	476	754	175※	48.2
S20-108-2C	S盤用	両扉	1,000	800	200	920	720	476	754	175※	48.2
S20-109-2	S盤用	両扉	1,000	900	200	920	820	476	854	175※	53.2
S20-109-2C	S盤用	両扉	1,000	900	200	920	820	476	854	175※	53.2
S20-1010-2	S盤用	両扉	1,000	1,000	200	920	920	476	954	175※	59.2
S20-1010-2C	S盤用	両扉	1,000	1,000	200	920	920	476	954	175※	59.2
S20-1011-2	S盤用	両扉	1,000	1,100	200	920	1,020	476	1054	175※	64.2
S20-1011-2C	S盤用	両扉	1,000	1,100	200	920	1,020	476	1054	175※	64.2
S20-1012-2	S盤用	両扉	1,000	1,200	200	920	1,120	476	1154	175※	69.3
S20-1012-2C	S盤用	両扉	1,000	1,200	200	920	1,120	476	1154	175※	69.3
S20-1014-2	S盤用	両扉	1,000	1,400	200	920	1,320	475.5	1354	175※	84.7
S20-1014-2C	S盤用	両扉	1,000	1,400	200	920	1,320	475.5	1354	175※	84.7
S20-1016-2	S盤用	両扉	1,000	1,600	200	920	1,520	475.5	1554	175※	95.5
S20-1016-2C	S盤用	両扉	1,000	1,600	200	920	1,520	475.5	1554	175※	95.5
S20-1018-2	S盤用	両扉	1,000	1,800	200	920	1,720	475	1753	175※	117.5
S20-1018-2C	S盤用	両扉	1,000	1,800	200	920	1,720	475	1753	175※	117.5
S20-1020-2	S盤用	両扉	1,000	2,000	200	920	1,920	475	1953	175※	129.5
S20-1020-2C	S盤用	両扉	1,000	2,000	200	920	1,920	475	1953	175※	129.5
S20-125-2	S盤用	両扉	1,200	500	200	1,120	420	576	454	175※	38.8
S20-125-2C	S盤用	両扉	1,200	500	200	1,120	420	576	454	175※	38.8
S20-126-2	S盤用	両扉	1,200	600	200	1,120	520	576	554	175※	44.7
S20-126-2C	S盤用	両扉	1,200	600	200	1,120	520	576	554	175※	44.7
S20-128-2	S盤用	両扉	1,200	800	200	1,120	720	576	754	175※	56.4
S20-128-2C	S盤用	両扉	1,200	800	200	1,120	720	576	754	175※	56.4
S20-129-2	S盤用	両扉	1,200	900	200	1,120	820	576	854	175※	62.3
S20-129-2C	S盤用	両扉	1,200	900	200	1,120	820	576	854	175※	62.3
S20-1210-2	S盤用	両扉	1,200	1,000	200	1,120	920	576	954	175※	69.2
S20-1210-2C	S盤用	両扉	1,200	1,000	200	1,120	920	576	954	175※	69.2
S20-1212-2	S盤用	両扉	1,200	1,200	200	1,120	1,120	576	1154	175※	81
S20-1212-2C	S盤用	両扉	1,200	1,200	200	1,120	1,120	576	1154	175※	81
S20-1214-2	S盤用	両扉	1,200	1,400	200	1,120	1,320	575.5	1354	175※	98.5
S20-1214-2C	S盤用	両扉	1,200	1,400	200	1,120	1,320	575.5	1354	175※	98.5
S20-1216-2	S盤用	両扉	1,200	1,600	200	1,120	1,520	575.5	1554	175※	112.3
S20-1216-2C	S盤用	両扉	1,200	1,600	200	1,120	1,520	575.5	1554	175※	112.3
S20-1218-2	S盤用	両扉	1,200	1,800	200	1,120	1,720	575	1753	175※	138.2
S20-1218-2C	S盤用	両扉	1,200	1,800	200	1,120	1,720	575	1753	175※	138.2
S20-1220-2	S盤用	両扉	1,200	2,000	200	1,120	1,920	575	1953	175※	152.3
S20-1220-2C	S盤用	両扉	1,200	2,000	200	1,120	1,920	575	1953	175※	152.3
S20-1410-2	S盤用	両扉	1,400	1,000	200	1,320	920	675.5	954	175※	83.9
S20-1410-2C	S盤用	両扉	1,400	1,000	200	1,320	920	675.5	954	175※	83.9
S20-1412-2	S盤用	両扉	1,400	1,200	200	1,320	1,120	675.5	1154	175※	97.7
S20-1412-2C	S盤用	両扉	1,400	1,200	200	1,320	1,120	675.5	1154	175※	97.7
S20-1414-2	S盤用	両扉	1,400	1,400	200	1,320	1,320	675.5	1354	175※	113.7
S20-1414-2C	S盤用	両扉	1,400	1,400	200	1,320	1,320	675.5	1354	175※	113.7
S20-1416-2	S盤用	両扉	1,400	1,600	200	1,320	1,520	675.5	1554	175※	129.2
S20-1416-2C	S盤用	両扉	1,400	1,600	200	1,320	1,520	675.5	1554	175※	129.2
S20-1610-2	S盤用	両扉	1,600	1,000	200	1,520	920	775.5	954	175※	94.4
S20-1610-2C	S盤用	両扉	1,600	1,000	200	1,520	920	775.5	954	175※	94.4
S20-1612-2	S盤用	両扉	1,600	1,200	200	1,520	1,120	775.5	1154	175※	109.9
S20-1612-2C	S盤用	両扉	1,600	1,200	200	1,520	1,120	775.5	1154	175※	109.9
S20-1614-2	S盤用	両扉	1,600	1,400	200	1,520	1,320	775.5	1354	175※	127.7
S20-1614-2C	S盤用	両扉	1,600	1,400	200	1,520	1,320	775.5	1354	175※	127.7

※ 両扉の合わせ部の有効フカサは23mm引いた寸法となります。
※ 上記品名記号の末尾の「C」はクリーム塗装を表します。

型番リスト

表示件数

...

型番

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

基板・中板

保護機能(耐環境性)

塗装色

板厚（中板）

(mm)

扉形式

RoHS?

最小発注数量

300	300	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
300	300	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
300	400	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
300	400	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
300	500	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
300	500	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
300	600	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
300	600	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
400	300	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
400	300	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
400	400	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	-	1個
400	400	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
400	500	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
400	500	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
400	600	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
400	600	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
400	700	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
400	700	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
400	800	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
400	800	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
500	300	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
500	300	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
500	400	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
500	400	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
500	500	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
500	500	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
500	600	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
500	600	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
500	700	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
500	700	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
500	800	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
500	800	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
500	900	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
500	900	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
600	300	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
600	300	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
600	400	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
600	400	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
600	500	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
600	500	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
600	600	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
600	600	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
600	700	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
600	700	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
600	800	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
600	800	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
600	900	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
600	900	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
700	400	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
700	400	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
700	500	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
700	500	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
700	600	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
700	600	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
700	600	木製	IP2XC	ライトベージュ（5Y7/1）	15	両扉	10	1個
700	600	木製	IP2XC	クリーム（2.5Y9/1）	15	両扉	10	1個
700	700	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
700	700	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
700	700	木製	IP2XC	ライトベージュ（5Y7/1）	15	両扉	10	1個
700	700	木製	IP2XC	クリーム（2.5Y9/1）	15	両扉	10	1個

通常単価(税別) (税込単価)	通常出荷日

14,320円 ( 15,752円 )	3日目
14,320円 ( 15,752円 )	3日目
20,850円 ( 22,935円 )	3日目
19,750円 ( 21,725円 )	3日目
22,020円 ( 24,222円 )	3日目
22,020円 ( 24,222円 )	3日目
26,320円 ( 28,952円 )	3日目
25,220円 ( 27,742円 )	3日目
20,850円 ( 22,935円 )	3日目
19,750円 ( 21,725円 )	3日目
21,920円 ( 24,112円 )	3日目
21,920円 ( 24,112円 )	3日目
26,320円 ( 28,952円 )	3日目
25,220円 ( 27,742円 )	3日目
28,600円 ( 31,460円 )	2日目
27,500円 ( 30,250円 )	2日目
32,960円 ( 36,256円 )	2日目
32,960円 ( 36,256円 )	2日目
37,350円 ( 41,085円 )	2日目
36,250円 ( 39,875円 )	2日目
22,020円 ( 24,222円 )	3日目
22,020円 ( 24,222円 )	3日目
25,220円 ( 27,742円 )	3日目
25,220円 ( 27,742円 )	3日目
27,500円 ( 30,250円 )	2日目
27,500円 ( 30,250円 )	2日目
30,810円 ( 33,891円 )	2日目
30,810円 ( 33,891円 )	2日目
33,030円 ( 36,333円 )	2日目
33,030円 ( 36,333円 )	2日目
38,450円 ( 42,295円 )	2日目
38,450円 ( 42,295円 )	2日目
41,840円 ( 46,024円 )	2日目
41,840円 ( 46,024円 )	2日目
25,220円 ( 27,742円 )	4日目
25,220円 ( 27,742円 )	3日目
28,620円 ( 31,482円 )	2日目
28,620円 ( 31,482円 )	2日目
30,810円 ( 33,891円 )	2日目
30,810円 ( 33,891円 )	2日目
33,020円 ( 36,322円 )	2日目
33,020円 ( 36,322円 )	2日目
36,300円 ( 39,930円 )	2日目
36,300円 ( 39,930円 )	2日目
39,570円 ( 43,527円 )	2日目
39,570円 ( 43,527円 )	2日目
42,910円 ( 47,201円 )	2日目
42,910円 ( 47,201円 )	2日目
33,020円 ( 36,322円 )	2日目
33,020円 ( 36,322円 )	2日目
36,250円 ( 39,875円 )	2日目
36,250円 ( 39,875円 )	2日目
38,450円 ( 42,295円 )	2日目
38,450円 ( 42,295円 )	2日目
41,790円 ( 45,969円 )	2日目
41,790円 ( 45,969円 )	2日目
41,760円 ( 45,936円 )	2日目
41,760円 ( 45,936円 )	2日目
44,000円 ( 48,400円 )	2日目
44,000円 ( 48,400円 )	2日目

...

基本情報

基本情報

豊富な機種により幅広いニーズに対応する盤用キャビネット。
【特長】
・ハンドル部の機能・デザインに優れている。
・配線支持レールの取付けが可能。
・タテ寸法1,000mm以上に取付可能。
・扉の取外しなど施工性に優れている。
・接地端子が左右にあり、接地作業が容易。
・ヨコ寸法800mm以上かつタテ寸法1,000mm以上を対象。
【用途】
・屋内用、盤用キャビネット、露出用。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

ボックス穴加工サービス加工公差について

基準寸法（mm）	許容差（mm）
2,300以下	±3.0

ボックス穴加工サービスでお求めの加工品は日東工業(株)で製作致します。加工公差の詳細は＜こちら＞ご参照ください。
①キャビネット外形端面からの穴位置（F、G）に対する許容差
②センター振り分け寸法の中心からの寸法（H、l、J)に対する許容差
③両扉機種での左右扉間のピッチ（K)に対する許容差
上表は保証精度ではなく、一般加工精度です。
※穴寸法ご指定時の注意点
●機器取付穴
機密取付穴としてお使いの場合、加工精度を考慮し、機の寸法よりも0.5～2mmほど大きめの穴をご指定ください。
ただし、取付けされる機のフランジが小さい場合は、穴や穴周囲の塗装焼けなどが優れないことがありますのでご了承ください。
機に取付穴（パネルカット寸法）の指定がある場合は、その寸法でご指定ください。寸法許容差がある場合は、その中間値をご指定ください。
●連結穴、接続穴
キャビネット同士を連結するための穴や基台との接続穴を当レーザーで加工しますと、キャビネット端からの加工公差により、連結接続時に
段差が生じる場合があります。連結穴や接続穴は、使用されるねじ又はポルト怪に対し、余裕を持った穴径でご指定ください。
●センター振り分けの穴配置
当レーザー加工で使用する加工機はキャビネット外形の角部を原点として認識するため、センター振り分けで寸法をご指定いただいた場合、キャビネット外形公差により、正確に
中心振り分けとならない場合がありますので、ご了承ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【穴加工対応】B・S 盤用キャビネット・露出形深さ200mmのレビュー

4.6平均満足度：4.63件のレビュー

星5
67%
星4
33%
星3
0%
星2
0%
星1
0%

製品に使用しています

満足度：4.02021/11/10

顧客より設計を含めて製作を依頼された製品に使用しています。この商品に機械を組込んでいます。実装時に配置を見て、穴位置を決...もっと読む

0人が参考にしています。

制御盤の収納

満足度：5.02021/09/07

メーカー品なので、全く問題ありません。梱包もしっかりしてます。

0人が参考にしています。

自社製検査装置に使用

満足度：5.02020/04/15

内製しようと思いましたが、手間がかかるので本品を購入しました。重いですがその分作りがしっかりしており、強度メンバーにも...もっと読む

0人が参考にしています。

3件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品【穴加工対応】B・S 盤用キャビネット・露出形深さ200mm	【穴加工対応】B・S 盤用キャビネット・露出形深さ250mm	【穴加工対応】B・S 盤用キャビネット・露出形深さ160mm	【穴加工対応】B・S 盤用キャビネット・露出形深さ120mm	【穴加工対応】B・S 盤用キャビネット・露出形深さ350mm	【穴加工対応】B・S 盤用キャビネット・露出形深さ400mm
メーカー	日東工業	日東工業	日東工業	日東工業	日東工業	日東工業
通常価格	14,320円-	17,600円 -	12,070円 -	8,790円 -	29,690円 -	40,710円 -
通常出荷日	在庫品1日目〜	2日目〜	在庫品1日目〜	2日目〜	2日目〜	2日目〜
用途	制御・中継	制御・中継	制御・中継	制御・中継	制御・中継	制御・中継
材質	鉄	鉄	鉄	鉄	鉄	鉄
外形寸法D 奥行(厚み)(mm)	200	250	160	120	350	400
穴加工対応	Web設計対応	Web設計対応	Web設計対応	Web設計対応	Web設計対応	Web設計対応
開閉形状	ハンドル	ハンドル	ハンドル	ハンドル	ハンドル	ハンドル
