日東工業

BF・SF 盤用キャビネット・埋込形深さ140mm

カタログ |

通常単価(税別): 12,070円～67,120円

税込単価: 13,277円～73,832円

通常出荷日：2日目～5日目

豊富な機種により幅広いニーズに対応する盤用キャビネット埋込形フカサ140mm。【特長】・粉体塗装。・ハ...

よく一緒に見られています

通常出荷日：2 日目～

よく一緒に見られています

通常出荷日：2 日目～

未確定：候補が156型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

製品仕様

製品イメージ

設置場所：屋内
IP規格：片扉IP2XD／両扉IP2XC
塗装色：ライトベージュ塗装（5Y7/1）／クリーム塗装（2.5Y9/1）
材質：鉄
取付基板：木製基板 15mm
キャビネット板厚：扉1.6mm　ボデー1.6mm　前面枠1.6mmまたは2.3mm
ハンドル：平面ハンドル小（H-11AN）（キーNo.N200:1コ）
平面ハンドル中（H-12AN）（キーNo.N200:1コ）

注意・禁止事項

※ この製品は屋内用です。屋外には使用できません。
※ キャビネット扉面を上にして寝かせた状態で、扉を長時間開放しないでください。長時間扉を開放する場合は、支えなどを用いて扉に負荷がかからないようにしてください。作業後は扉を閉めてください。扉の破損、変形の原因になります。
※ 穴加工／内部への機器組込みなどを行う際は、設置環境に適した施工措置／機器の選定を行ってください。
※ キャビネットの取付けは十分な強度のある壁面に固定してください。強度が十分でない場合、キャビネットが落下し、機器の故障やけがの原因になります。

分解図

仕様一例（フカサ140mm）

品名記号	扉形式	外形寸法 mm			基板寸法 mm		扉寸法 mm		有効フカサ mm^※	製品質量 kg
品名記号	扉形式	ヨコ	タテ	フカサ	ヨコ	タテ	ヨコ	タテ	有効フカサ mm^※	製品質量 kg
BF14-23	片扉	200	300	140	120	220	154	254	110	5.4
BF14-23C	片扉	200	300	140	120	220	154	254	110	5.4
BF14-33	片扉	300	300	140	220	220	254	254	108	7.1
BF14-33C	片扉	300	300	140	220	220	254	254	108	7.1
BF14-34	片扉	300	400	140	220	320	254	354	108	8.7
BF14-34C	片扉	300	400	140	220	320	254	354	108	8.7
BF14-43	片扉	400	300	140	320	220	354	254	108	8.7
BF14-43C	片扉	400	300	140	320	220	354	254	108	8.7
BF14-435	片扉	400	350	140	320	270	354	304	108	9.7
BF14-435C	片扉	400	350	140	320	270	354	304	108	9.7
BF14-44	片扉	400	400	140	320	320	354	354	108	10.7
BF14-44C	片扉	400	400	140	320	320	354	354	108	10.7
BF14-45	片扉	400	500	140	320	420	354	454	108	12.6
BF14-45C	片扉	400	500	140	320	420	354	454	108	12.6
BF14-46	片扉	400	600	140	320	520	354	554	108	14.6
BF14-46C	片扉	400	600	140	320	520	354	554	108	14.6
BF14-47	片扉	400	700	140	320	620	354	654	108	16.6
BF14-47C	片扉	400	700	140	320	620	354	654	108	16.6
BF14-48	片扉	400	800	140	320	720	354	754	108	18.5
BF14-48C	片扉	400	800	140	320	720	354	754	108	18.5

※ 有効フカサはハンドル部・フレーム枠などにより減少しますのでご注意ください。

扉の取付方法

使用上の注意

ねじの呼び	適正締付トルク N・m
M5	1.8～2.9
M6	2.9～4.4
±バインド小ねじM6突起付※	3.4～4.4

使用するねじは、指定されたものを使用してください。取付けの際は、適正締付トルクにて締付けてください。締付けが不十分な場合、破損／落下の原因になります。また、締付け過ぎの場合は、製品を破損するおそれがある。

※ ねじを締込むことで塗膜をはがして電気的に接続させるためのねじです。そのため、ほかのM6ねじよりトルクの下限値が高くなっています。

設置の際に、本体と壁との間にスペーサーを使用する場合は、落下しないように確実に固定してください。確実に固定されていない場合、スペーサーが落下しけがの原因になる。
汚れやケガキ線を拭き取る際は、やわらかい布で軽く拭く。
汚れやケガキ線を拭き取る際は、目立たない場所で塗装面が傷まないことを確認。アルコールやベンジンなどの溶剤をご使用になると、塗装面が傷むおそれがある。

型番リスト

表示件数

型番

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

基板・中板

保護機能(耐環境性)

塗装色

板厚（中板）

(mm)

扉形式

RoHS?

最小発注数量

200	300	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
200	300	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
300	300	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
300	300	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
300	400	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
300	400	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
400	300	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
400	300	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
400	400	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
400	400	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
400	500	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
400	500	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
400	600	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
400	600	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
400	700	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
400	700	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
400	800	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
400	800	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
400	900	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
400	900	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
500	300	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
500	300	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
500	400	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
500	400	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
500	500	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
500	500	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
500	600	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
500	600	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
500	700	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
500	700	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
500	800	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
500	800	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
500	900	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
500	900	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
600	300	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
600	300	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
600	400	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
600	400	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
600	500	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
600	500	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
600	600	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
600	600	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
600	700	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
600	700	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
600	800	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
600	800	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
600	900	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
600	900	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
700	500	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
700	500	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
700	600	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
700	600	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
700	700	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
700	700	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
700	800	木製	IP2XD	ライトベージュ（5Y7/1）	15	片扉	10	1個
700	800	木製	IP2XD	クリーム（2.5Y9/1）	15	片扉	10	1個
800	600	木製	IP2XC	ライトベージュ（5Y7/1）	15	両扉	10	1個
800	600	木製	IP2XC	クリーム（2.5Y9/1）	15	両扉	10	1個
800	700	木製	IP2XC	ライトベージュ（5Y7/1）	15	両扉	10	1個
800	700	木製	IP2XC	クリーム（2.5Y9/1）	15	両扉	10	1個

通常単価(税別) (税込単価)	通常出荷日

12,070円 ( 13,277円 )	3日目
12,070円 ( 13,277円 )	3日目
12,070円 ( 13,277円 )	3日目
12,070円 ( 13,277円 )	3日目
14,320円 ( 15,752円 )	3日目
14,320円 ( 15,752円 )	3日目
14,320円 ( 15,752円 )	3日目
14,320円 ( 15,752円 )	5日目
18,620円 ( 20,482円 )	3日目
18,620円 ( 20,482円 )	3日目
21,920円 ( 24,112円 )	3日目
21,920円 ( 24,112円 )	3日目
28,600円 ( 31,460円 )	3日目
28,600円 ( 31,460円 )	3日目
31,910円 ( 35,101円 )	4日目
31,910円 ( 35,101円 )	4日目
37,350円 ( 41,085円 )	4日目
37,350円 ( 41,085円 )	4日目
37,400円 ( 41,140円 )	4日目
37,400円 ( 41,140円 )	4日目
19,750円 ( 21,725円 )	5日目
19,750円 ( 21,725円 )	5日目
21,980円 ( 24,178円 )	3日目
21,980円 ( 24,178円 )	3日目
27,460円 ( 30,206円 )	4日目
27,460円 ( 30,206円 )	2日目
29,650円 ( 32,615円 )	4日目
29,650円 ( 32,615円 )	2日目
32,960円 ( 36,256円 )	4日目
32,960円 ( 36,256円 )	2日目
37,350円 ( 41,085円 )	4日目
37,350円 ( 41,085円 )	2日目
40,670円 ( 44,737円 )	4日目
40,670円 ( 44,737円 )	4日目
21,980円 ( 24,178円 )	5日目
21,980円 ( 24,178円 )	5日目
28,600円 ( 31,460円 )	5日目
28,600円 ( 31,460円 )	5日目
32,930円 ( 36,223円 )	4日目
32,930円 ( 36,223円 )	4日目
33,020円 ( 36,322円 )	2日目
33,020円 ( 36,322円 )	2日目
37,400円 ( 41,140円 )	4日目
37,400円 ( 41,140円 )	4日目
41,810円 ( 45,991円 )	4日目
41,810円 ( 45,991円 )	3日目
44,010円 ( 48,411円 )	4日目
44,010円 ( 48,411円 )	2日目
37,350円 ( 41,085円 )	4日目
37,350円 ( 41,085円 )	4日目
37,400円 ( 41,140円 )	4日目
37,400円 ( 41,140円 )	4日目
40,670円 ( 44,737円 )	4日目
40,670円 ( 44,737円 )	4日目
42,860円 ( 47,146円 )	4日目
42,860円 ( 47,146円 )	4日目
44,000円 ( 48,400円 )	4日目
44,000円 ( 48,400円 )	4日目
47,240円 ( 51,964円 )	4日目
47,240円 ( 51,964円 )	4日目

基本情報

基本情報

豊富な機種により幅広いニーズに対応する盤用キャビネット埋込形フカサ140mm。
【特長】
・粉体塗装。
・ハンドル部の優れた機能とデザイン。
・扉の取外しなど優れた施工性。
・接地端子が左右にあり、接地作業が容易（横寸法800mm以上かつ縦寸法1,000mm以上を対象）。

日東ボックス穴加工承ります！ 設計から購入までミスミにお任せ！
・Webで簡単設計（CAD知識は不要！）
・その場で即価格納期回答！最短3日目出荷！
・商品名の【穴加工対応】が対象品
→対象品一覧はこちら

ボックス穴加工サービス加工公差について

基準寸法（mm）	許容差（mm）
2,300以下	±3.0

ボックス穴加工サービスでお求めの加工品は日東工業(株)で製作致します。加工公差の詳細は＜こちら＞ご参照ください。
①キャビネット外形端面からの穴位置（F、G）に対する許容差
②センター振り分け寸法の中心からの寸法（H、l、J)に対する許容差
③両扉機種での左右扉間のピッチ（K)に対する許容差
上表は保証精度ではなく、一般加工精度です。
※穴寸法ご指定時の注意点
●機器取付穴
機密取付穴としてお使いの場合、加工精度を考慮し、機の寸法よりも0.5～2mmほど大きめの穴をご指定ください。
ただし、取付けされる機のフランジが小さい場合は、穴や穴周囲の塗装焼けなどが優れないことがありますのでご了承ください。
機に取付穴（パネルカット寸法）の指定がある場合は、その寸法でご指定ください。寸法許容差がある場合は、その中間値をご指定ください。
●連結穴、接続穴
キャビネット同士を連結するための穴や基台との接続穴を当レーザーで加工しますと、キャビネット端からの加工公差により、連結接続時に
段差が生じる場合があります。連結穴や接続穴は、使用されるねじ又はポルト怪に対し、余裕を持った穴径でご指定ください。
●センター振り分けの穴配置
当レーザー加工で使用する加工機はキャビネット外形の角部を原点として認識するため、センター振り分けで寸法をご指定いただいた場合、キャビネット外形公差により、正確に
中心振り分けとならない場合がありますので、ご了承ください。

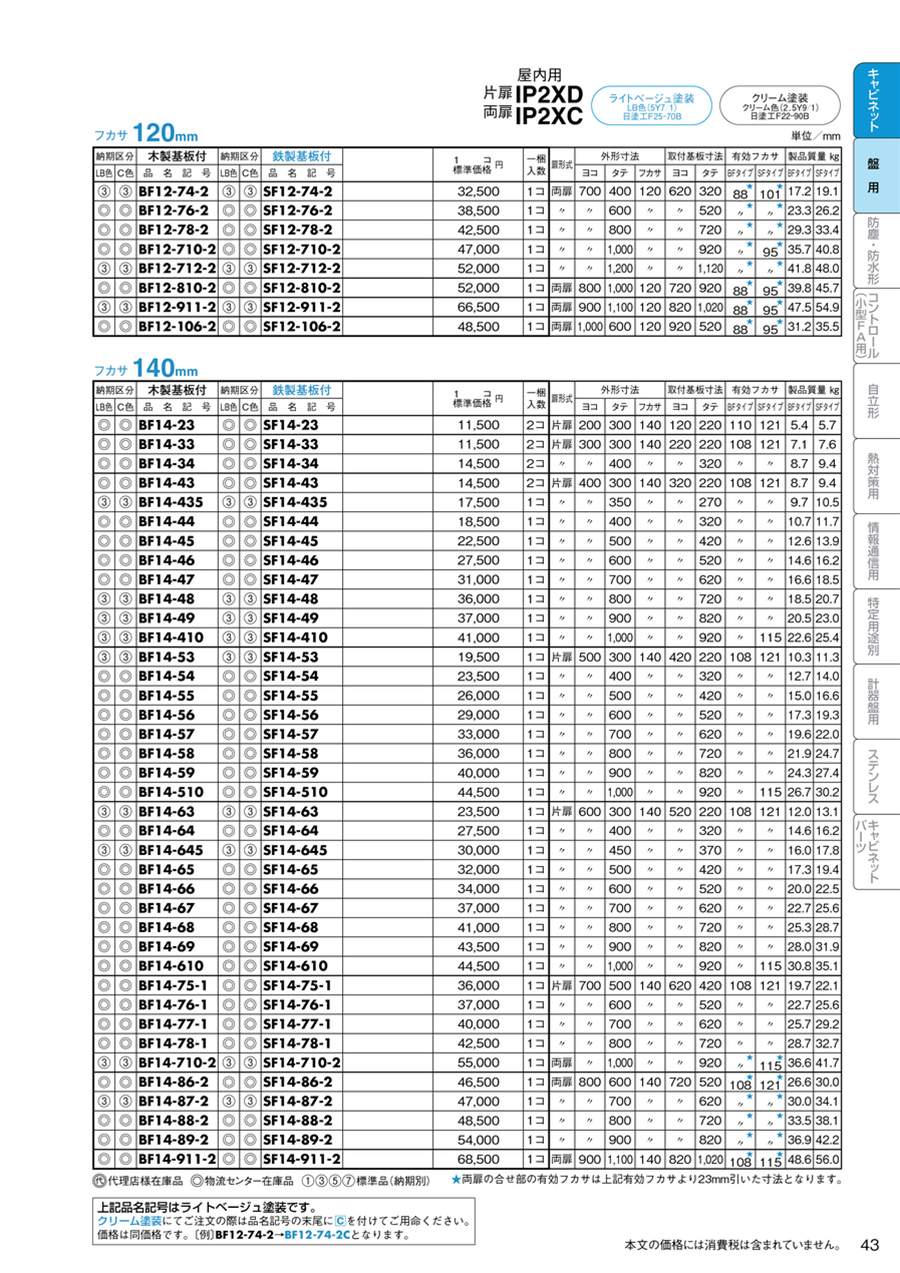

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
