D4000シリーズ

製品仕様

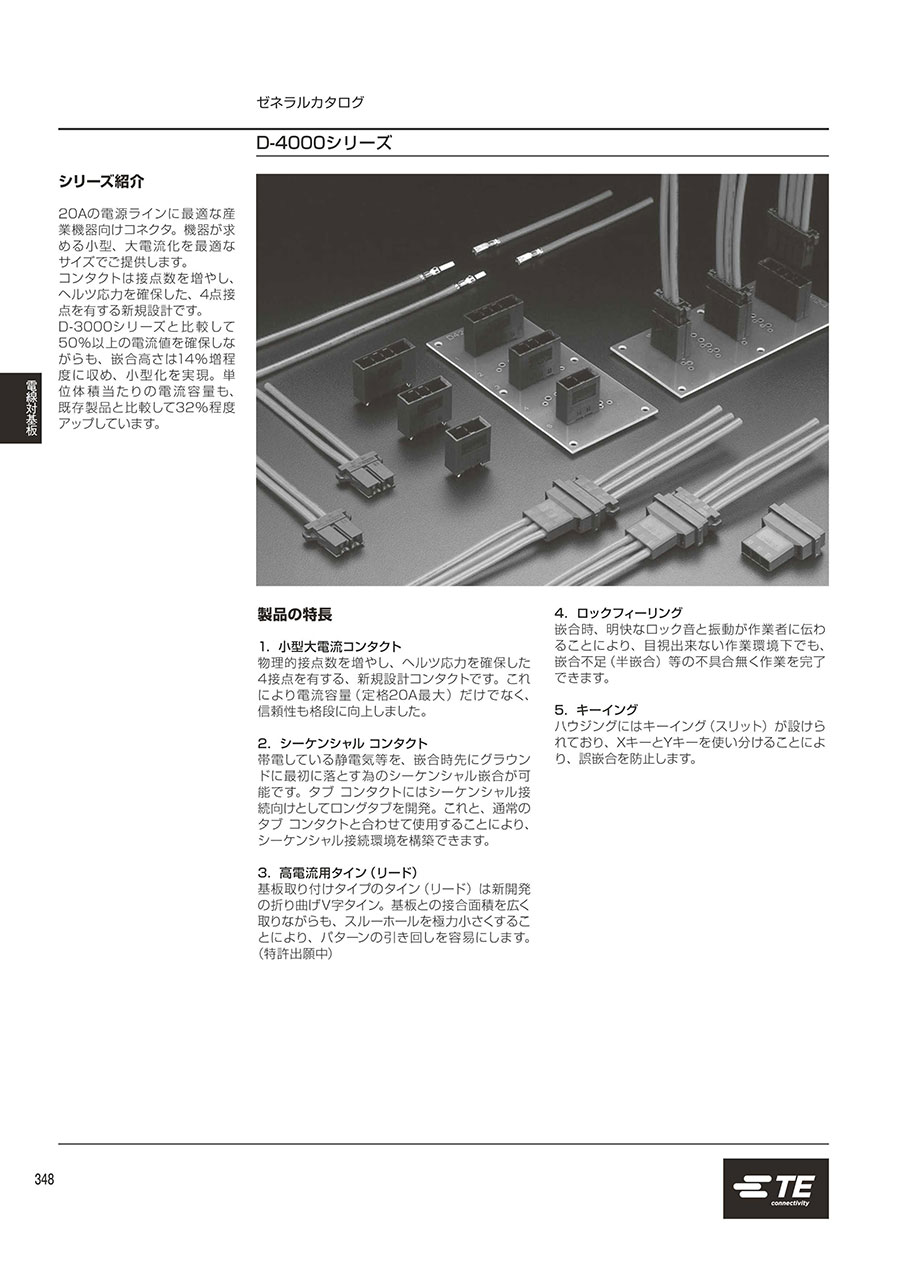

• 20Aの電源ラインに最適な産業向けコネクタD-4000シリーズ。
• 小型大電流コンタクト:物理的接点数を増やし、ヘルツ応力を確保した4接点を有する、新規設計コンタクト。
• これにより電流容量（定格20A最大）だけでなく、信頼性も格段に向上。
• シーケンシャルコンタクト:帯電している静電気等を、嵌合時先にグランドに最初に落とす為のシーケンシャル嵌合が可能。
• タブ・コンタクトにはシーケンシャル接続向けとしてロングタブを開発。
• これと、通常のタブ・コンタクトと合わせて使用する事により、シーケンシャル接続環境を構築可能。
• 高電流用タイン（リード）:基板取付タイプのタイン（リード）は新開発の折り曲げV字タイン。
• 基板との接合面積を広く取りながらも、スルーホールを極力小さくする事により、パターンの引き回しを容易に（特許出願中）。
• ロックフィーリング:嵌合時、明快なロック音と振動が作業者に伝わる事により、目視出来ない作業環境下でも、嵌合不足（半嵌合）等の不具合無く作業が完了可能。
• キーイング:ハウジングにはキーイング（スリット）が設けられており、XキーとYキーを使い分ける事により、誤嵌合を防止。

製品画像

• コネクタ タイプ:電線対基板, 電線対電線
• コネクタのスタイル:リセプタクル
• コネクタおよびコンタクトの嵌合先:ワイヤ＆ケーブル
• コネクタのタイプ:ハウジング
• シリーズ番号:4000
• グロー ワイヤ定格:標準部品 - 非グロー ワイヤ
• 製品タイプ:コネクタ

電気的特性

• 動作電圧:600VDC、600VAC

ハウジングの特徴

• Centerline（Pitch）:6.35 mm [ 0.25 in ]
• ハウジングの材質:ポリエステル GF
• ハウジングの色:黒

使用条件

動作/用途

• ハロゲンフリー:はい
• 用途:プラグ ハウジングおよびヘッダ

業界スタンダード

• VDE 試験済み:いいえ
• UL ファイル番号:E28476
• CSA ファイル番号:LR7189
• UL 難燃性グレード:UL 94V-0
• CSA 定格:認定済み
• UL 定格:認可済み
• 認証/規格:CSA、 UL
• CSA 認定:はい

D-4000シリーズ 性能仕様 規格

製品仕様

極数/電線サイズ/定格電流

製品規格・取扱説明書

• ※ 取扱説明書は採用時には必ず取り寄せること。
• ※ インターネットの電子カタログからも入手可能。

材質及び仕上げ

安全規格

下記の安全規格は、型番毎に承認されています。承認の有無は型番毎に要問合わせ。
なお、当社の性能仕様と異なる場合がありますので、注意すること。
