D-3000シリーズ 角型コネクタ
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 48円～1,946円特別価格
- 税込単価
- 53円～2,141円特別価格
ダイナミックシリーズのメインシリーズ。【特長】・キーイング機能により誤嵌合の防...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 7/31メーカー出荷分より、金メッキコンタクトのメッキ仕様が随時変更となります。
製品規格に変更はなく、従来品との嵌合保証がございます。 当変更によるUL認証に変更はございません。
例：メッキ厚0.38µmの場合
従来品仕様：Au 0.38µm Min 新仕様：PdNi+Au Flash 0.38Min
対象はメーカーレターをご確認ください。
未確定：候補が230型番あります。
商品仕様

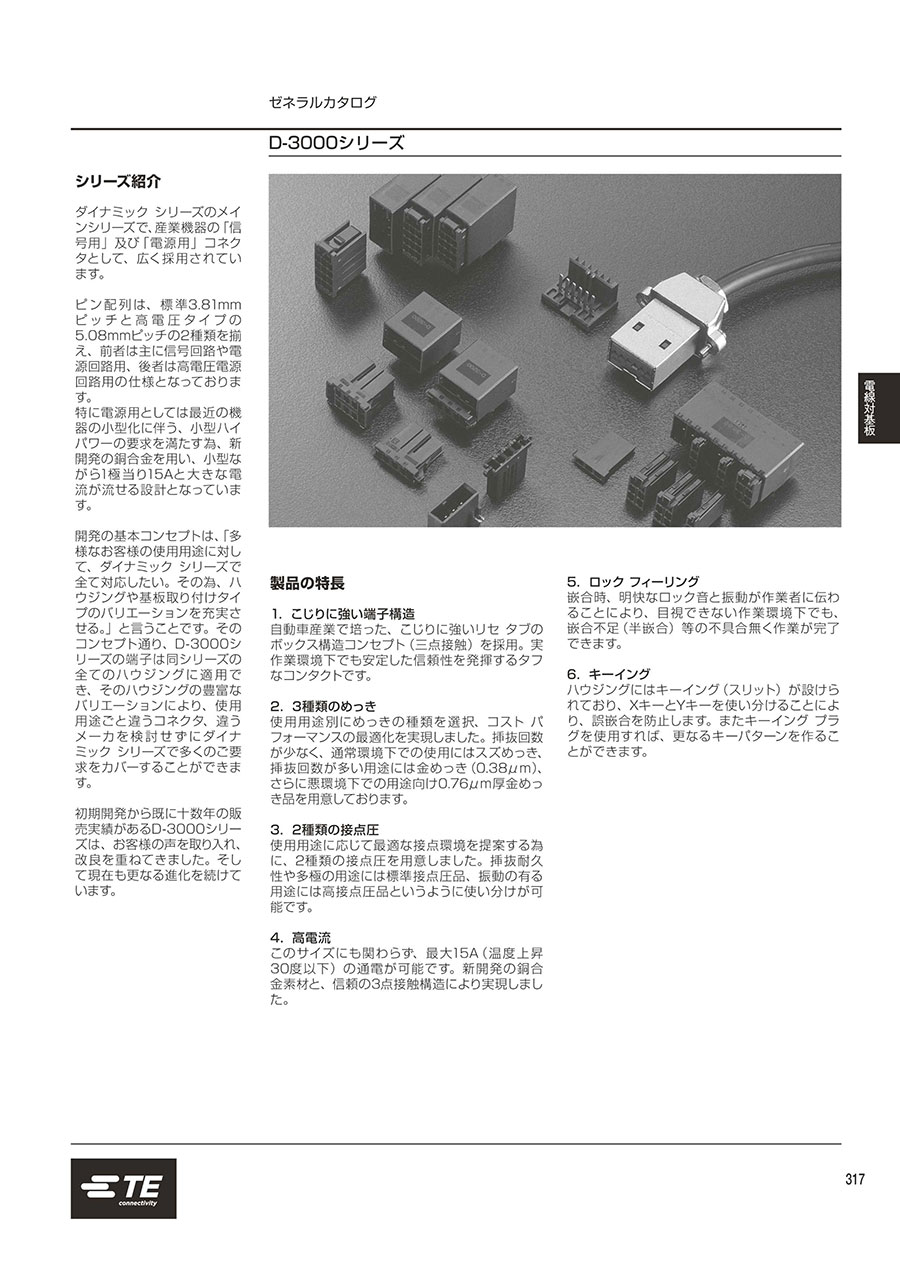

D-3000シリーズの特長
参考図:D-3000シリーズ
- 1.こじりに強い端子構造
こじりに強いリセ タブのボックス構造コンセプト（三点接触）を採用。実作業環境下でも安定した信頼性を発揮するタフ なコンタクト。 - 2.3種類のめっき
使用用途別にめっきの種類を選択、コストパフォーマンスの最適化を実現。挿抜回数が少なく、通常環境下での使用にはスズめっき、 挿抜回数が多い用途には金メッキ（0.38μm）、 さらに悪環境下での用途向0.76μm厚金めっ き品を用意。 - 3.2種類の接点圧
使用用途に応じて最適な接点環境を提案する為に、2種類の接点圧を用意。挿抜耐久性や多極の用途には標準接点圧品、振動の有る用途には高接点圧品と言うように、使分けが可能。 - 4.高電流
このサイズにも関わらず、最大15A（温度上昇30度以下）の通電が可能。新開発の銅合金素材と、信頼の3点接触構造により実現。 - 5.ロックフィーリング
嵌合時、明快なロック音と振動が作業者に伝わる事により、目視出来ない作業環境下でも、嵌合不足（半嵌合）等の不具合無く作業が完了出来る。 - 6.キーイング
ハウジングにはキーイング（スリット）が設けられており、XキーとYキーを使い分ける事により、誤嵌合を防止する。またキーイングプラグを使用すれば、更なるキーパターンを作る事が出来る。
性能仕様
| 項目 | ピッチ | |
|---|---|---|
| 150ミル （3.81mm） | 200ミル （5.08mm） | |
| 定格電圧 | AD/DC 250V | AD/DC 600V |
| 定格電流 | 1極：15A 3極：12A 6極：9.5A 16極：8A （AWG#16電線使用時） | |
| 接触抵抗 | max.10mΩ | |
| 耐電圧 | AC 1,500V（1分間） | AC 2,200V（1分間） |
| 使用温度 | -55～+105℃ | |
材質及び仕上
| 種類 | 材質 | 仕上げ |
|---|---|---|
| リセコンタクト タブコンタクト | 銅合金 | ニッケル下地、スズめっきまたは金めっき |
| 基板側タブ ポスト | 銅合金 | |
| ハウジング | UL94V-0、ガラス入りサーモプラスチックPBT、PPS（SMTタイプ）、および液晶ポリマー（モータ コネクタ、黒） | |
極数・電線サイズ・定格電流
グラフ
[ ! ]篏合相手選定
カタログタブの規格情報より、D3100シリーズ（>>こちら）、D3200シリーズ（>>こちら）の用途別製品一覧ページの組合せをご確認ください。
型番例）メス（リセハウジング：1-178288-5）↔ オス（タブハウジング_パネルタイプ：1-178802-5）参照カタログページ（>>こちら）
[ ! ]適合コンタクト掲載のカタログページは（>>こちら）。
関連部品
| （別売）適合コンタクト | （別売）適合引抜工具 |
| D3000シリーズ用コンタクト | ダイナミックコネクタ 引抜工具 |
 |  |
[ ! ]コンタクト挿入工具はお取り扱いがございません。
型番リスト
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
96円 ( 106円 ) | 在庫品1日目当日出荷可能 |
122円 ( 134円 ) | 在庫品1日目当日出荷可能 |
146円109円 ( 120円 ) | 在庫品1日目当日出荷可能 |
400円 ( 440円 ) | 6日目 |
141円 ( 155円 ) | 在庫品1日目当日出荷可能 |
72円 ( 79円 ) | 在庫品1日目当日出荷可能 |
87円 ( 96円 ) | 在庫品1日目当日出荷可能 |
95円 ( 105円 ) | 在庫品1日目当日出荷可能 |
130円 ( 143円 ) | 在庫品1日目当日出荷可能 |
142円 ( 156円 ) | 在庫品1日目当日出荷可能 |
137円 ( 151円 ) | 在庫品1日目当日出荷可能 |
207円 ( 228円 ) | 在庫品1日目当日出荷可能 |
273円204円 ( 224円 ) | 在庫品1日目当日出荷可能 |
165円 ( 182円 ) | 在庫品1日目当日出荷可能 |
146円73円 ( 80円 ) | 在庫品1日目当日出荷可能 |
323円 ( 355円 ) | 在庫品1日目当日出荷可能 |
204円 ( 224円 ) | 在庫品1日目当日出荷可能 |
345円 ( 380円 ) | 在庫品1日目当日出荷可能 |
337円 ( 371円 ) | 在庫品1日目当日出荷可能 |
248円 ( 273円 ) | 在庫品1日目当日出荷可能 |
351円 ( 386円 ) | 在庫品1日目当日出荷可能 |
48円 ( 53円 ) | 在庫品1日目当日出荷可能 |
133円 ( 146円 ) | 在庫品1日目当日出荷可能 |
99円 ( 109円 ) | 在庫品1日目当日出荷可能 |
136円 ( 150円 ) | 在庫品1日目当日出荷可能 |
119円 ( 131円 ) | 在庫品1日目当日出荷可能 |
130円 ( 143円 ) | 在庫品1日目当日出荷可能 |
189円113円 ( 124円 ) | 在庫品1日目当日出荷可能 |
300円240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
202円 ( 222円 ) | 在庫品1日目当日出荷可能 |
244円 ( 268円 ) | 在庫品1日目当日出荷可能 |
402円 ( 442円 ) | 在庫品1日目当日出荷可能 |
311円 ( 342円 ) | 在庫品1日目当日出荷可能 |
255円 ( 281円 ) | 在庫品1日目当日出荷可能 |
383円248円 ( 273円 ) | 在庫品1日目当日出荷可能 |
431円 ( 474円 ) | 在庫品1日目当日出荷可能 |
306円 ( 337円 ) | 6日目 |
593円207円 ( 228円 ) | 在庫品1日目当日出荷可能 |
487円 ( 536円 ) | 6日目 |
209円135円 ( 149円 ) | 在庫品1日目当日出荷可能 |
204円 ( 224円 ) | 在庫品1日目当日出荷可能 |
192円 ( 211円 ) | 在庫品1日目当日出荷可能 |
210円 ( 231円 ) | 在庫品1日目当日出荷可能 |
339円 ( 373円 ) | 在庫品1日目当日出荷可能 |
189円103円 ( 113円 ) | 在庫品1日目当日出荷可能 |
158円 ( 174円 ) | 在庫品1日目当日出荷可能 |
386円 ( 425円 ) | 在庫品1日目当日出荷可能 |
238円 ( 262円 ) | 在庫品1日目当日出荷可能 |
296円 ( 326円 ) | 在庫品1日目当日出荷可能 |
241円 ( 265円 ) | 在庫品1日目当日出荷可能 |
427円341円 ( 375円 ) | 在庫品1日目当日出荷可能 |
1,143円 ( 1,257円 ) | 在庫品1日目当日出荷可能 |
287円 ( 316円 ) | 在庫品1日目当日出荷可能 |
669円 ( 736円 ) | 在庫品1日目当日出荷可能 |
393円 ( 432円 ) | 在庫品1日目当日出荷可能 |
111円 ( 122円 ) | 在庫品1日目当日出荷可能 |
151円 ( 166円 ) | 在庫品1日目当日出荷可能 |
148円 ( 163円 ) | 在庫品1日目当日出荷可能 |
114円 ( 125円 ) | 在庫品1日目当日出荷可能 |
166円 ( 183円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ダイナミックシリーズのメインシリーズ。
【特長】
・キーイング機能により誤嵌合の防止を可能。
・嵌合時に明快なロック音と振動によるロックフィーリング機能付。
【用途】
・産業機器の信号用及び電源用コネクタとして最適。
・産業機器用製品／事務機器用製品。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 7/31メーカー出荷分より、金メッキコンタクトのメッキ仕様が随時変更となります。
製品規格に変更はなく、従来品との嵌合保証がございます。 当変更によるUL認証に変更はございません。
例：メッキ厚0.38µmの場合
従来品仕様：Au 0.38µm Min 新仕様：PdNi+Au Flash 0.38Min
対象はメーカーレターをご確認ください。
