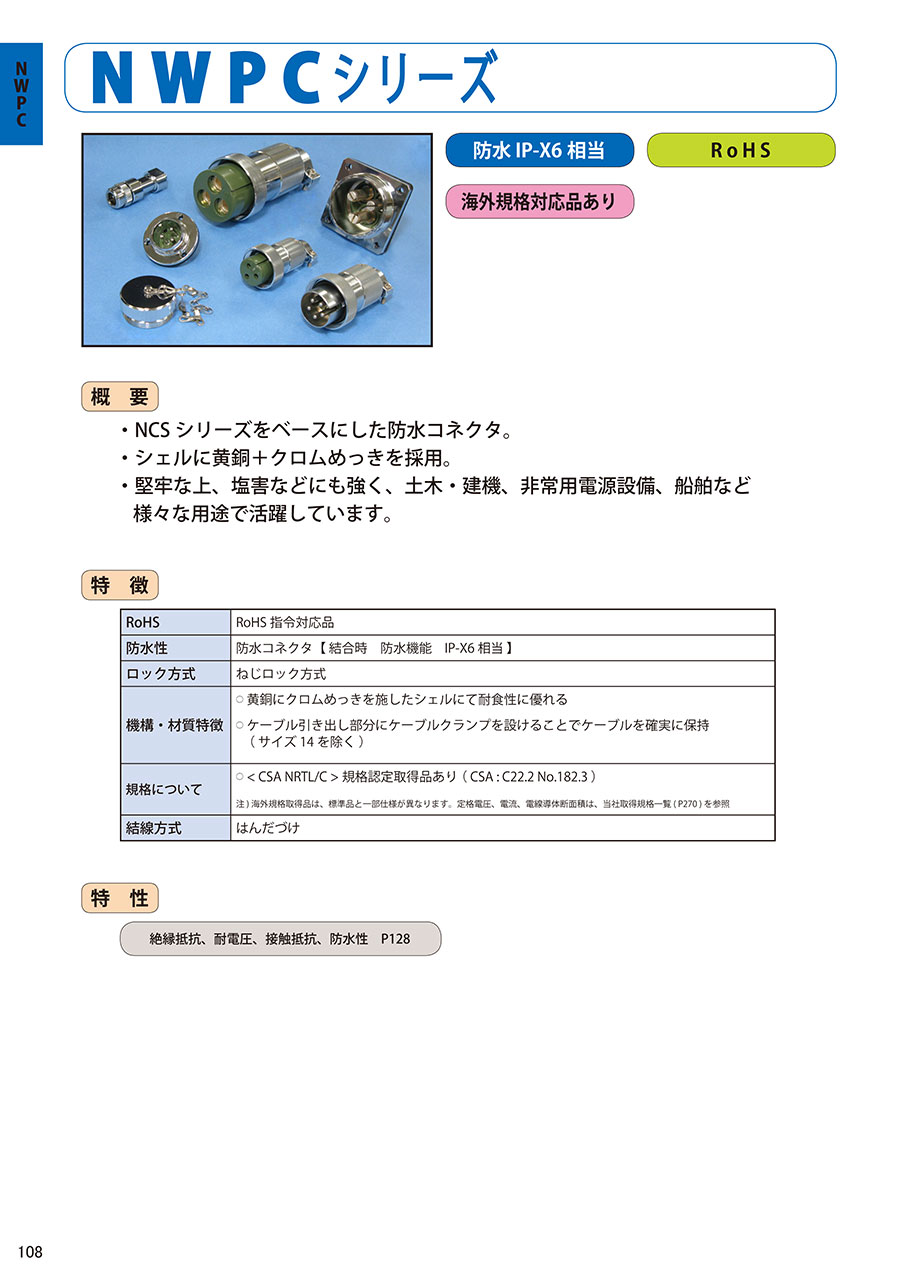

シェルに黄銅＋クロムめっきを採用。堅牢な上、塩害などにも強く、土木・建機、非常用電源設備など様々な用途で活躍している。
（絶縁抵抗）最も近接する導体間を指定の電圧で測定した時、2,000ＭΩ以上である。
（耐電圧）最も近接する導体間に規定の電圧を 1 分間印加しても、短絡等の異常がない。
（接触抵抗）一対のコンタクトを正規の長さまで結合させた時の導体抵抗は、3ｍΩ以下である。
（防水性）通常使用する状態で、水面下 5cmに24 時間放置した後、浸水の形跡がない。

防水性	防水コネクタ【結合時　防水機能　IP-X6 相当】
ロック方式	ねじロック方式
機構・材質特徴	○ 黄銅にクロムめっきを施したシェルにて耐食性に優れる ○ ケーブル引き出し部分にケーブルクランプを設けることでケーブルを確実に保持（サイズ 14 を除く）
規格について	○ < CSA NRTL/C > 規格認定取得品あり（ CSA : C22.2 No.182.3 ）注 ) 海外規格取得品は、標準品と一部仕様が異なります。定格電圧、電流、電線導体断面積は、当メーカー取得規格一覧 ( カタログP232 ～ P235 ) を参照願います。
結線方式	はんだづけ

はんだづけタイプコンタクト配列

別表

型番リスト

表示件数

...

型番

用途

許容電流(A)

許容電圧(V)

ピン数

適用ピン・コンタクト

代表規格

コネクタ形状の種類

コネクタ形状の特長

シェルサイズ

正芯/逆芯

使用ケーブル外径

(φ)

適合電線導体断面積

(mm²)

フランジ

管用ねじ

コンタクトめっき処理

トラスココード

仕様

嵌合相手1

嵌合相手2

嵌合相手3

嵌合相手4

嵌合相手5

嵌合相手6

嵌合相手7

嵌合相手8

嵌合相手9

RoHS?

最小発注数量

ケーブル接続	5	125	1	オス(プラグ)	-	アダプタ	一般形	14	正芯タイプ	6.0～6.9	0.75	無	無	ニッケル	806-9603	-	NWPC-141-P6　【ストレートプラグ】	-	-	-	-	-	-	-	-	-	1個
ケーブル接続	5	125	1	メス(ソケット)	-	プラグ	一般形	14	正芯タイプ	6.0～6.9	0.75	無	無	ニッケル	806-9606	-	NWPC-141-AＤ6　【中継プラグ】	NWPC-141-R　【パネルレセプタクル】	-	-	-	-	-	-	-	-	1個
パネルマウント	5	125	1	オス(プラグ)	-	レセプタクル	フランジ付	14	正芯タイプ	ケーブル接続無	0.75	丸形	無	ニッケル	806-9608	-	NWPC-141-P5　【ストレートプラグ】	NWPC-141-P6　【ストレートプラグ】	NWPC-141-P7　【ストレートプラグ】	-	-	-	-	-	-	-	1個
ケーブル接続	5	125	2	オス(プラグ)	-	アダプタ	一般形	14	正芯タイプ	6.0～6.9	0.75	無	無	ニッケル	806-9610	-	NWPC-142-P6　【ストレートプラグ】	-	-	-	-	-	-	-	-	-	1個
ケーブル接続	5	125	2	オス(プラグ)	-	アダプタ	一般形	14	正芯タイプ	7.0～8.0	0.75	無	無	ニッケル	806-9611	-	NWPC-142-P7　【ストレートプラグ】	-	-	-	-	-	-	-	-	10	1個
ケーブル接続	5	125	2	メス(ソケット)	-	プラグ	一般形	14	正芯タイプ	5.0～5.9	0.75	無	無	ニッケル	806-9612	-	NWPC-142-AＤ5　【中継プラグ】	NWPC-142-R　【パネルレセプタクル】	-	-	-	-	-	-	-	-	1個
ケーブル接続	5	125	2	メス(ソケット)	-	プラグ	一般形	14	正芯タイプ	6.0～6.9	0.75	無	無	ニッケル	806-9613	-	NWPC-142-AＤ6　【中継プラグ】	NWPC-142-R　【パネルレセプタクル】	-	-	-	-	-	-	-	-	1個
ケーブル接続	5	125	2	メス(ソケット)	-	プラグ	一般形	14	正芯タイプ	7.0～8.0	0.75	無	無	ニッケル	806-9614	-	NWPC-142-AＤ7　【中継プラグ】	NWPC-142-R　【パネルレセプタクル】	-	-	-	-	-	-	-	-	1個
パネルマウント	5	125	2	オス(プラグ)	-	レセプタクル	フランジ付	14	正芯タイプ	ケーブル接続無	0.75	丸形	無	ニッケル	806-9615	-	NWPC-142-P5　【ストレートプラグ】	NWPC-142-P6　【ストレートプラグ】	NWPC-142-P7　【ストレートプラグ】	-	-	-	-	-	-	-	1個
ケーブル接続	10	125	1	オス(プラグ)	-	アダプタ	一般形	16	正芯タイプ	4.5～6.0	1.25	無	無	ニッケル	806-9619	-	NWPC-161-P5-CH	-	-	-	-	-	-	-	-	10	1個
ケーブル接続	10	125	1	オス(プラグ)	-	アダプタ	一般形	16	正芯タイプ	6.1～8.0	1.25	無	無	ニッケル	806-9620	-	NWPC-161-P7-CH	-	-	-	-	-	-	-	-	-	1個
ケーブル接続	10	125	1	メス(ソケット)	-	プラグ	一般形	16	正芯タイプ	4.5～6.0	1.25	無	無	ニッケル	806-9622	-	NWPC-161-AD5-CH	NWPC-161-R-CH	-	-	-	-	-	-	-	-	1個
ケーブル接続	10	125	1	メス(ソケット)	-	プラグ	一般形	16	正芯タイプ	6.1～8.0	1.25	無	無	ニッケル	806-9623	-	NWPC-161-AD7-CH	NWPC-161-R-CH	-	-	-	-	-	-	-	-	1個
パネルマウント	10	125	1	オス(プラグ)	-	レセプタクル	フランジ付	16	正芯タイプ	ケーブル接続無	1.25	丸形	無	ニッケル	806-9625	-	NWPC-161-P-CH5　【ストレートプラグ】	NWPC-161-P-CH7　【ストレートプラグ】	NWPC-161-P-CH9　【ストレートプラグ】	-	-	-	-	-	-	10	1個
ケーブル接続	5	125	2	オス(プラグ)	-	アダプタ	一般形	16	正芯タイプ	4.5～6.0	0.75	無	無	ニッケル	806-9626	-	NWPC-162-P5-CH	-	-	-	-	-	-	-	-	-	1個
ケーブル接続	5	125	2	オス(プラグ)	-	アダプタ	一般形	16	正芯タイプ	6.1～8.0	0.75	無	無	ニッケル	806-9627	-	NWPC-162-P7-CH	-	-	-	-	-	-	-	-	-	1個
ケーブル接続	5	125	2	メス(ソケット)	-	アダプタ	一般形	16	逆芯タイプ	4.5～6.0	0.75	無	無	ニッケル	806-9629	-	NWPC-162-PM5-CH	-	-	-	-	-	-	-	-	-	1個
ケーブル接続	5	125	2	メス(ソケット)	-	アダプタ	一般形	16	逆芯タイプ	6.1～8.0	0.75	無	無	ニッケル	806-9630	-	NWPC-162-PM7-CH	-	-	-	-	-	-	-	-	10	1個
ケーブル接続	5	125	2	メス(ソケット)	-	プラグ	一般形	16	正芯タイプ	4.5～6.0	0.75	無	無	ニッケル	806-9632	-	NWPC-162-AD5-CH	NWPC-162-R-CH	-	-	-	-	-	-	-	-	1個
ケーブル接続	5	125	2	メス(ソケット)	-	プラグ	一般形	16	正芯タイプ	6.1～8.0	0.75	無	無	ニッケル	806-9633	-	NWPC-162-AD7-CH	NWPC-162-R-CH	-	-	-	-	-	-	-	-	1個
ケーブル接続	5	125	2	メス(ソケット)	-	プラグ	一般形	16	正芯タイプ	8.1～10.0	0.75	無	無	ニッケル	-	-	NWPC-162-AD9-CH	NWPC-162-R-CH	-	-	-	-	-	-	-	10	1個
ケーブル接続	5	125	2	オス(プラグ)	-	プラグ	一般形	16	逆芯タイプ	4.5～6.0	0.75	無	無	ニッケル	806-9635	-	NWPC-162-ADF5-CH	-	-	-	-	-	-	-	-	-	1個
ケーブル接続	5	125	2	オス(プラグ)	-	プラグ	一般形	16	逆芯タイプ	6.1～8.0	0.75	無	無	ニッケル	806-9636	-	NWPC-162-ADF7-CH	-	-	-	-	-	-	-	-	-	1個
パネルマウント	5	125	2	オス(プラグ)	-	レセプタクル	フランジ付	16	正芯タイプ	ケーブル接続無	0.75	丸形	無	ニッケル	806-9638	-	NWPC-162-P-CH5　【ストレートプラグ】	NWPC-162-P-CH7　【ストレートプラグ】	NWPC-162-P-CH9　【ストレートプラグ】	-	-	-	-	-	-	10	1個
パネルマウント	5	125	2	メス(ソケット)	-	レセプタクル	フランジ付	16	逆芯タイプ	ケーブル接続無	0.75	丸形	無	ニッケル	806-9639	-	NWPC-162-PM-CH5　【ストレートプラグ】	-	-	-	-	-	-	-	-	-	1個
ケーブル接続	5	125	3	オス(プラグ)	-	アダプタ	一般形	16	正芯タイプ	4.5～6.0	0.75	無	無	ニッケル	806-9640	-	NWPC-163-P5-CH	-	-	-	-	-	-	-	-	-	1個
ケーブル接続	5	125	3	オス(プラグ)	-	アダプタ	一般形	16	正芯タイプ	6.1～8.0	0.75	無	無	ニッケル	806-9641	-	NWPC-163-P7-CH	-	-	-	-	-	-	-	-	-	1個
ケーブル接続	5	125	3	メス(ソケット)	-	アダプタ	一般形	16	逆芯タイプ	4.5～6.0	0.75	無	無	ニッケル	806-9643	-	NWPC-163-PM5-CH	-	-	-	-	-	-	-	-	-	1個
ケーブル接続	5	125	3	メス(ソケット)	-	アダプタ	一般形	16	逆芯タイプ	6.1～8.0	0.75	無	無	ニッケル	806-9644	-	NWPC-163-PM7-CH	-	-	-	-	-	-	-	-	10	1個
ケーブル接続	5	125	3	メス(ソケット)	-	プラグ	一般形	16	正芯タイプ	4.5～6.0	0.75	無	無	ニッケル	806-9646	-	NWPC-163-AD5-CH	NWPC-163-R-CH	-	-	-	-	-	-	-	-	1個
ケーブル接続	5	125	3	メス(ソケット)	-	プラグ	一般形	16	正芯タイプ	6.1～8.0	0.75	無	無	ニッケル	806-9647	-	NWPC-163-AD7-CH	NWPC-163-R-CH	-	-	-	-	-	-	-	-	1個
ケーブル接続	5	125	3	メス(ソケット)	-	プラグ	一般形	16	正芯タイプ	8.1～10.0	0.75	無	無	ニッケル	-	-	NWPC-163-AD9-CH	NWPC-163-R-CH	-	-	-	-	-	-	-	-	1個
ケーブル接続	5	125	3	オス(プラグ)	-	プラグ	一般形	16	逆芯タイプ	4.5～6.0	0.75	無	無	ニッケル	806-9649	-	NWPC-163-ADF5-CH	-	-	-	-	-	-	-	-	-	1個
ケーブル接続	5	125	3	オス(プラグ)	-	プラグ	一般形	16	逆芯タイプ	6.1～8.0	0.75	無	無	ニッケル	806-9650	-	NWPC-163-ADF7-CH	-	-	-	-	-	-	-	-	-	1個
ケーブル接続	5	125	3	オス(プラグ)	-	プラグ	一般形	16	逆芯タイプ	8.1～10.0	0.75	無	無	ニッケル	-	-	NWPC-163-ADF（F）9-CH	NWPC-163-ADF9	NWPC-163-RF9	-	-	-	-	-	-	10	1個
パネルマウント	5	125	3	オス(プラグ)	-	レセプタクル	フランジ付	16	正芯タイプ	ケーブル接続無	0.75	丸形	無	ニッケル	806-9652	-	NWPC-163-P-CH5　【ストレートプラグ】	NWPC-163-P-CH7　【ストレートプラグ】	NWPC-163-P-CH9　【ストレートプラグ】	-	-	-	-	-	-	-	1個
パネルマウント	5	125	3	メス(ソケット)	-	レセプタクル	フランジ付	16	逆芯タイプ	ケーブル接続無	0.75	丸形	無	ニッケル	806-9653	-	NWPC-163-PM-CH5　【ストレートプラグ】	-	-	-	-	-	-	-	-	-	1個
ケーブル接続	5	125	4	オス(プラグ)	-	アダプタ	一般形	16	正芯タイプ	4.5～6.0	0.75	無	無	ニッケル	806-9654	-	NWPC-164-P5-CH	-	-	-	-	-	-	-	-	-	1個
ケーブル接続	5	125	4	オス(プラグ)	-	アダプタ	一般形	16	正芯タイプ	6.1～8.0	0.75	無	無	ニッケル	806-9655	-	NWPC-164-P7-CH	-	-	-	-	-	-	-	-	-	1個
ケーブル接続	5	125	4	オス(プラグ)	-	アダプタ	一般形	16	正芯タイプ	8.1～10.0	0.75	無	無	ニッケル	-	-	NWPC-164-P9-CH	-	-	-	-	-	-	-	-	-	1個
ケーブル接続	5	125	4	メス(ソケット)	-	プラグ	一般形	16	正芯タイプ	4.5～6.0	0.75	無	無	ニッケル	806-9657	-	NWPC-164-AD5-CH	NWPC-164-R-CH	-	-	-	-	-	-	-	-	1個
ケーブル接続	5	125	4	メス(ソケット)	-	プラグ	一般形	16	正芯タイプ	6.1～8.0	0.75	無	無	ニッケル	806-9658	-	NWPC-164-AD7-CH	NWPC-164-R-CH	-	-	-	-	-	-	-	-	1個
ケーブル接続	5	125	4	メス(ソケット)	-	プラグ	一般形	16	正芯タイプ	8.1～10.0	0.75	無	無	ニッケル	-	-	NWPC-164-AD9-CH	NWPC-164-R-CH	-	-	-	-	-	-	-	-	1個
パネルマウント	5	125	4	オス(プラグ)	-	レセプタクル	フランジ付	16	正芯タイプ	ケーブル接続無	0.75	丸形	無	ニッケル	806-9660	-	NWPC-164-P-CH5　【ストレートプラグ】	NWPC-164-P-CH7　【ストレートプラグ】	NWPC-164-P-CH9　【ストレートプラグ】	-	-	-	-	-	-	-	1個
ケーブル接続	10	250	2	オス(プラグ)	-	アダプタ	一般形	25	正芯タイプ	10.1～12.0	2	無	無	ニッケル	806-9663	-	NWPC-252-P11　【ストレートプラグ】	-	-	-	-	-	-	-	-	10	1個
ケーブル接続	10	250	2	メス(ソケット)	-	アダプタ	一般形	25	逆芯タイプ	6.5～8.0	2	無	無	ニッケル	806-9669	-	NWPC-252-PM7　【ストレートプラグ】	-	-	-	-	-	-	-	-	-	1個
ケーブル接続	10	250	2	メス(ソケット)	-	アダプタ	一般形	25	逆芯タイプ	8.1～10.0	2	無	無	ニッケル	806-9670	-	NWPC-252-PM9　【ストレートプラグ】	-	-	-	-	-	-	-	-	-	1個
ケーブル接続	10	250	2	メス(ソケット)	-	アダプタ	一般形	25	逆芯タイプ	10.1～12.0	2	無	無	ニッケル	806-9667	-	NWPC-252-PM11　【ストレートプラグ】	-	-	-	-	-	-	-	-	10	1個
ケーブル接続	10	250	2	メス(ソケット)	-	プラグ	一般形	25	正芯タイプ	6.5～8.0	2	無	無	ニッケル	806-9675	-	NWPC-252-AＤ（Ｆ）7　【中継プラグ】	NWPC-252-AＤ7　【中継プラグ】	NWPC-252-R　【パネルレセプタクル】	-	-	-	-	-	-	10	1個
ケーブル接続	10	250	2	メス(ソケット)	-	プラグ	一般形	25	正芯タイプ	8.1～10.0	2	無	無	ニッケル	806-9676	-	NWPC-252-AＤ（Ｆ）9　【中継プラグ】	NWPC-252-AＤ9　【中継プラグ】	NWPC-252-R　【パネルレセプタクル】	-	-	-	-	-	-	-	1個
ケーブル接続	10	250	2	メス(ソケット)	-	プラグ	一般形	25	正芯タイプ	10.1～12.0	2	無	無	ニッケル	806-9673	-	NWPC-252-AＤ（Ｆ）11　【中継プラグ】	NWPC-252-AＤ11　【中継プラグ】	NWPC-252-R　【パネルレセプタクル】	-	-	-	-	-	-	-	1個
ケーブル接続	10	250	2	オス(プラグ)	-	プラグ	一般形	25	逆芯タイプ	6.5～8.0	2	無	無	ニッケル	806-9679	-	NWPC-252-AＤF（Ｆ）7　【中継プラグ】	NWPC-252-AＤF7　【中継プラグ】	NWPC-252-RF　【パネルレセプタクル】	-	-	-	-	-	-	-	1個
ケーブル接続	10	250	2	オス(プラグ)	-	プラグ	一般形	25	逆芯タイプ	8.1～10.0	2	無	無	ニッケル	806-9680	-	NWPC-252-AＤF（Ｆ）9　【中継プラグ】	NWPC-252-AＤF9　【中継プラグ】	NWPC-252-RF　【パネルレセプタクル】	-	-	-	-	-	-	-	1個
ケーブル接続	10	250	2	オス(プラグ)	-	プラグ	一般形	25	逆芯タイプ	12.1～14.0	2	無	無	ニッケル	806-9678	-	NWPC-252-AＤF（Ｆ）13　【中継プラグ】	NWPC-252-AＤF13　【中継プラグ】	NWPC-252-RF　【パネルレセプタクル】	-	-	-	-	-	-	10	1個
パネルマウント	10	250	2	オス(プラグ)	-	レセプタクル	フランジ付	25	正芯タイプ	ケーブル接続無	2	丸形	無	ニッケル	806-9681	-	NWPC-252-GP1/2　【ストレートプラグ】	NWPC-252-P11　【ストレートプラグ】	NWPC-252-P13　【ストレートプラグ】	NWPC-252-P7　【ストレートプラグ】	NWPC-252-P9　【ストレートプラグ】	-	-	-	-	-	1個
パネルマウント	10	250	2	メス(ソケット)	-	レセプタクル	フランジ付	25	逆芯タイプ	ケーブル接続無	2	丸形	無	ニッケル	806-9682	-	NWPC-252-GPM1/2　【ストレートプラグ】	NWPC-252-PM11　【ストレートプラグ】	NWPC-252-PM13　【ストレートプラグ】	NWPC-252-PM7　【ストレートプラグ】	NWPC-252-PM9　【ストレートプラグ】	-	-	-	-	-	1個
ケーブル接続	10	250	3	オス(プラグ)	-	アダプタ	一般形	25	正芯タイプ	6.5～8.0	2	無	無	ニッケル	806-9685	-	NWPC-253-P7　【ストレートプラグ】	-	-	-	-	-	-	-	-	-	1個
ケーブル接続	10	250	3	オス(プラグ)	-	アダプタ	一般形	25	正芯タイプ	8.1～10.0	2	無	無	ニッケル	806-9574	-	NWPC-253-P9　【ストレートプラグ】	-	-	-	-	-	-	-	-	-	1個
ケーブル接続	10	250	3	オス(プラグ)	-	アダプタ	一般形	25	正芯タイプ	10.1～12.0	2	無	無	ニッケル	806-9683	-	NWPC-253-P11　【ストレートプラグ】	-	-	-	-	-	-	-	-	-	1個
パネルマウント	10	250	3	オス(プラグ)	-	アダプタ	フランジ付	25	正芯タイプ	10.1～12.0	2	丸形	無	ニッケル	-	-	NWPC-253-P11　【ストレートプラグ】	-	-	-	-	-	-	-	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

3,796円949円 ( 1,044円 )	在庫品1日目当日出荷可能
2,246円 ( 2,471円 )	在庫品1日目当日出荷可能
2,228円 ( 2,451円 )	在庫品1日目当日出荷可能
5,265円 ( 5,792円 )	在庫品1日目当日出荷可能
5,963円2,087円 ( 2,296円 )	在庫品1日目当日出荷可能
4,438円1,553円 ( 1,708円 )	在庫品1日目当日出荷可能
3,980円 ( 4,378円 )	在庫品1日目当日出荷可能
4,506円 ( 4,957円 )	在庫品1日目当日出荷可能
2,675円 ( 2,943円 )	在庫品1日目当日出荷可能
5,009円 ( 5,510円 )	在庫品1日目当日出荷可能
5,009円1,252円 ( 1,377円 )	在庫品1日目当日出荷可能
2,470円 ( 2,717円 )	在庫品1日目当日出荷可能
3,531円 ( 3,884円 )	在庫品1日目当日出荷可能
2,940円 ( 3,234円 )	在庫品1日目当日出荷可能
5,009円2,754円 ( 3,029円 )	在庫品1日目当日出荷可能
5,687円1,990円 ( 2,189円 )	在庫品1日目当日出荷可能
5,452円 ( 5,997円 )	在庫品1日目当日出荷可能
3,689円2,669円 ( 2,936円 )	在庫品1日目当日出荷可能
3,481円 ( 3,829円 )	在庫品1日目当日出荷可能
3,481円 ( 3,829円 )	在庫品1日目当日出荷可能
3,088円 ( 3,397円 )	在庫品1日目当日出荷可能
3,531円 ( 3,884円 )	在庫品1日目当日出荷可能
4,080円 ( 4,488円 )	在庫品1日目当日出荷可能
2,644円1,586円 ( 1,745円 )	在庫品1日目当日出荷可能
3,221円2,576円 ( 2,834円 )	在庫品1日目当日出荷可能
5,156円 ( 5,672円 )	在庫品1日目当日出荷可能
6,001円 ( 6,601円 )	在庫品1日目当日出荷可能
5,600円 ( 6,160円 )	在庫品1日目当日出荷可能
5,600円3,360円 ( 3,696円 )	在庫品1日目当日出荷可能
3,531円 ( 3,884円 )	在庫品1日目当日出荷可能
3,221円 ( 3,543円 )	在庫品1日目当日出荷可能
3,729円 ( 4,102円 )	在庫品1日目当日出荷可能
4,118円 ( 4,530円 )	在庫品1日目当日出荷可能
3,664円 ( 4,030円 )	在庫品1日目当日出荷可能
3,812円 ( 4,193円 )	在庫品1日目当日出荷可能
2,359円 ( 2,595円 )	在庫品1日目当日出荷可能
3,221円 ( 3,543円 )	在庫品1日目当日出荷可能
6,154円 ( 6,769円 )	在庫品1日目当日出荷可能
4,481円 ( 4,929円 )	在庫品1日目当日出荷可能
6,154円1,538円 ( 1,692円 )	在庫品1日目当日出荷可能
3,664円 ( 4,030円 )	在庫品1日目当日出荷可能
4,283円 ( 4,711円 )	在庫品1日目当日出荷可能
4,561円 ( 5,017円 )	在庫品1日目当日出荷可能
2,777円 ( 3,055円 )	在庫品1日目当日出荷可能
5,083円3,049円 ( 3,354円 )	在庫品1日目当日出荷可能
8,894円 ( 9,783円 )	在庫品1日目当日出荷可能
5,575円 ( 6,133円 )	在庫品1日目当日出荷可能
8,075円1,615円 ( 1,777円 )	在庫品1日目当日出荷可能
3,664円 ( 4,030円 )	在庫品1日目当日出荷可能
2,776円 ( 3,054円 )	在庫品1日目当日出荷可能
2,776円 ( 3,054円 )	在庫品1日目当日出荷可能
4,255円 ( 4,681円 )	在庫品1日目当日出荷可能
5,206円 ( 5,727円 )	在庫品1日目当日出荷可能
4,985円 ( 5,484円 )	在庫品1日目当日出荷可能
2,564円 ( 2,820円 )	在庫品1日目当日出荷可能
3,012円 ( 3,313円 )	在庫品1日目当日出荷可能
5,505円 ( 6,056円 )	在庫品1日目当日出荷可能
4,468円 ( 4,915円 )	在庫品1日目当日出荷可能
6,176円3,088円 ( 3,397円 )	在庫品1日目当日出荷可能
6,386円 ( 7,025円 )	在庫品1日目当日出荷可能

...

基本情報

基本情報

NCSシリーズをベースにした防水コネクタでシェルに黄銅+クロムめっきを採用。堅牢な上、塩害などにも強い。
土木機械、建設機械、非常用電源設備、船舶機器
【特長】
・黄銅にクロムめっきを施したシェルにて耐食性に優れる
・ケーブル引き出し部分にケーブルクランプを設けることでケーブルを確実に保持
防水メタルコネクタ
ネジロック方式
IP×6相当

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
NWPC　防水　ストレートプラグ（ネジ式）
七星科学研究所製。<br />NCSに防水性を追加したNWPCコネクタ。
ミスミ
PRC05コネクタ付ケーブルワンタッチ・ストレート・パネル取付タイプ
ミスミ
PRC05コネクタワンタッチ・中継タイプ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

丸型コネクタ防水メタルコネクタ NWPCシリーズのレビュー

5平均満足度：5.09件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

コネクタの更新で使用

満足度：5.02020/02/14

既存装置の配線の更新で、この防水コネクタ（NWPC-445-PM16、NWPC-445-RF）とそのキャップ（NWPC-...もっと読む

1人が参考にしています。

製品に使用

満足度：5.02022/03/25

いつも購入している業者に在庫が無くミスミさんに在庫があったのですぐに注文して無事に納品されました。

0人が参考にしています。

製品に使用しています

満足度：5.02022/02/25

当社で設計を含めて製作をしている、油圧を使った製品の制御系の配線接続に使用しています。客先の要望により、制御回路の変更が...もっと読む

0人が参考にしています。

防水仕様

満足度：5.02018/11/19

納期がかかる商品ですがこちらには在庫ありで翌日には届いて助かりました。

0人が参考にしています。

電源ケーブル用

満足度：5.02018/09/06

電源ケーブルを接続する際の接続コネクタとして使用してます。防水なので屋外でも使用してます。

0人が参考にしています。

9件全て見る

よくあるご質問（FAQ）

Qシェルサイズとはどこのことを指しているのですか？

レセプタクルのパネル挿入部分の外径寸法を表しております。
