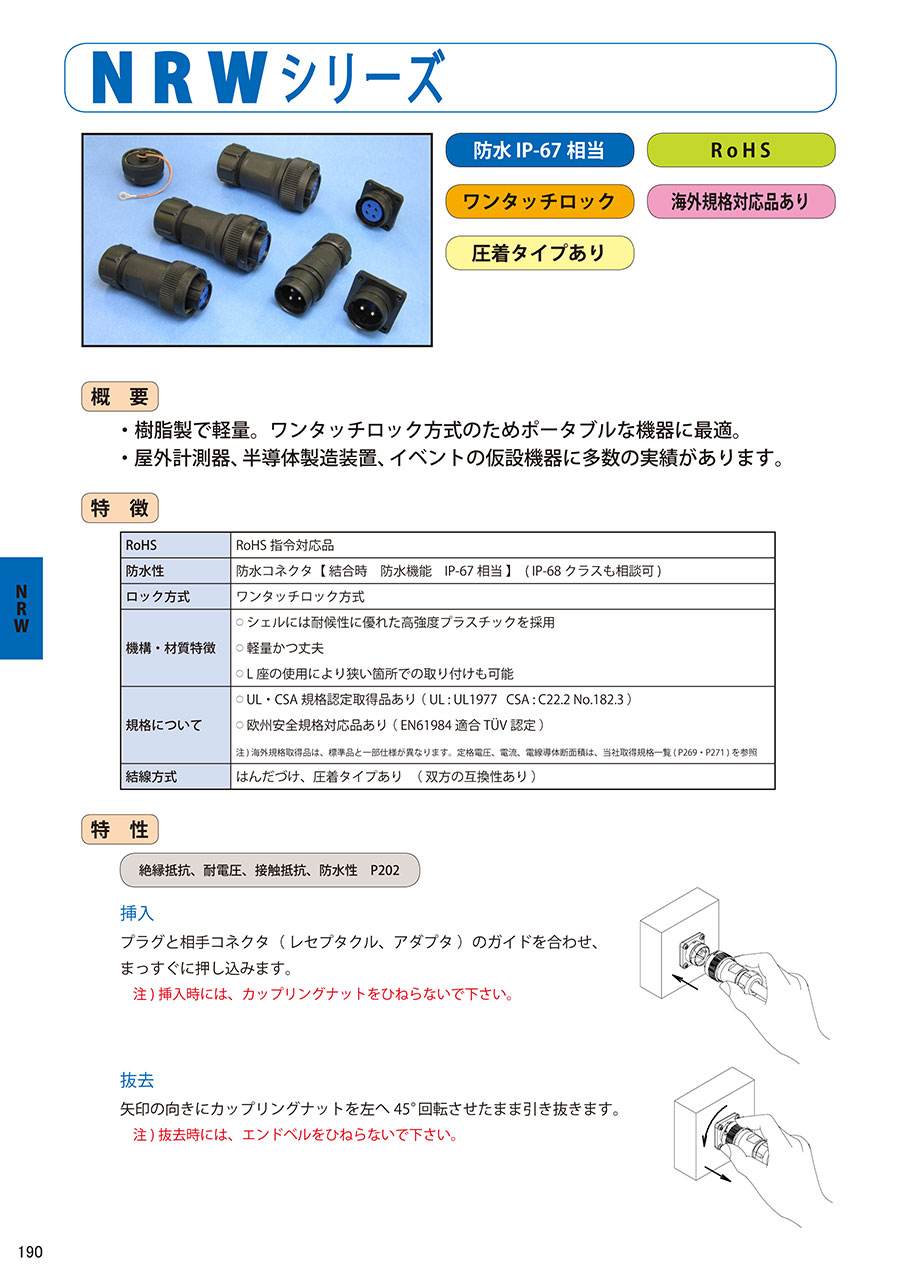

丸型コネクタ 防水メタルコネクタ NRWシリーズ

樹脂製で軽量。ワンタッチロック方式のためポータブルな機器に最適

屋外計測器、半導体製造装置、イベントの仮設機器に多数の実績がある。
（絶縁抵抗）最も近接する導体間を指定の電圧で測定した時、1,000 ＭΩ以上である。
（耐電圧）最も近接する導体間に規定の電圧を 1 分間印加しても、短絡等の異常がない。
（接触抵抗）一対のコンタクトを正規の長さまで結合させた時の導体抵抗は、5ｍΩ以下である。
（耐振性）振動試験を行った時、機能上支障がなく、接触抵抗は 5ｍΩ以下である。
（衝撃）衝撃試験を行った時、機能上支障がなく、接触抵抗は 5ｍΩ以下である。
（耐湿性）湿度試験を行った後、機能上支障がなく、絶縁抵抗は 10 ＭΩ以上である。
（温度サイクル) 温度サイクル試験を行った後、機能上支障がなく、絶縁抵抗は 1,000ＭΩ以上である。
（塩水噴霧）塩水噴霧試験を行った後、機能上支障がなく、接触抵抗は 5ｍΩ以下である。
（防水性）通常使用する状態で、水圧 40kPa 下に 24 時間放置した後、浸水の形跡がない。

はんだづけタイプ コンタクト配列

海外規格対応品に対する指定について

シェルサイズ	コンタクト数	海 外 規 格 指 定 記 号
20 , 24	2 , 3 , 4 , 5	< UL・CSA , TUV ヒン >
上 記 以 外		< UL・CSA ヒン >

圧着タイプ コンタクト配列

※圧着タイプの製品には芯数分のコンタクトが付属されています。
※別途ご入用の場合、コンタクトのみの購入も可能です。

[ ! ] 規格取得品は末尾に(□□・□□)型式が付与されます。
UL、CSA規格
　　　・ NRW-203-RF
　　　・ NRW-203-RF(UL･CSA) ：UL、CSA規格取得

別表

防水機能を果たすためにプラグ類・アダプタ類に使用するケーブルは適正な仕様・構造のものをご使用ください。

同等品のご紹介



「NRW」シリーズコネクタ同等品のご紹介です！是非、ご検討ください。
＜スリオ製ＵＴＳシリーズ＞


商品①「ストレートプラグ」の詳細は、こちら をご確認ください。
商品②「パネル取付レセプタクル」の詳細は、こちら をご確認ください。
商品③「中継アダプタ」の詳細は、こちら をご確認ください。



＜ご注意！＞
ご使用の際には、UTSシリーズ同士の勘合にてご利用いただきます様お願い致します。
（スリオ製品はMIL規格の為、七星製品とは勘合いたしません）
