絞り込み条件

未確定：候補が29型番あります。

  • 導体断面積(mm2)

    ~mm

  • 絶縁体色

  • 全長(m)

    ~mm

  • 仕上がり外径(mm)

    ~mm

  • 出荷日

    • すべて
    • 5日以内
品川電線

HKIVシリーズ

HKIVシリーズ
この商品のFAQをみる（1件）
通常単価(税別)
8,286円～24,285円
税込単価
9,115円～26,714円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

耐熱ビニル電線 AWM1007/TR-64シリーズ（ボビン（リール）巻・ツイストペア加工品含む）

品川電線

耐熱ビニル電線 AWM1007/TR-64シリーズ（ボビン（リール）巻・ツイストペア加工品含む）
4.5
通常価格(税別)： 2,000円 (税込価格：2,200円)

通常出荷日：1 日目 ～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

耐熱ビニル電線 UL1015/TEWシリーズ（ボビン（リール）巻含む）

品川電線

耐熱ビニル電線 UL1015/TEWシリーズ（ボビン（リール）巻含む）
4.9
通常価格(税別)： 2,353円 (税込価格：2,588円)

通常出荷日：1 日目 ～

600V以下の電気機器に使用される耐熱ビニル絶縁電線。【特長】・導体に可とう撚...

詳細情報を確認する
未確定：候補が29型番あります。
    数量：

    商品情報

    本商品の納入仕様書はこちら

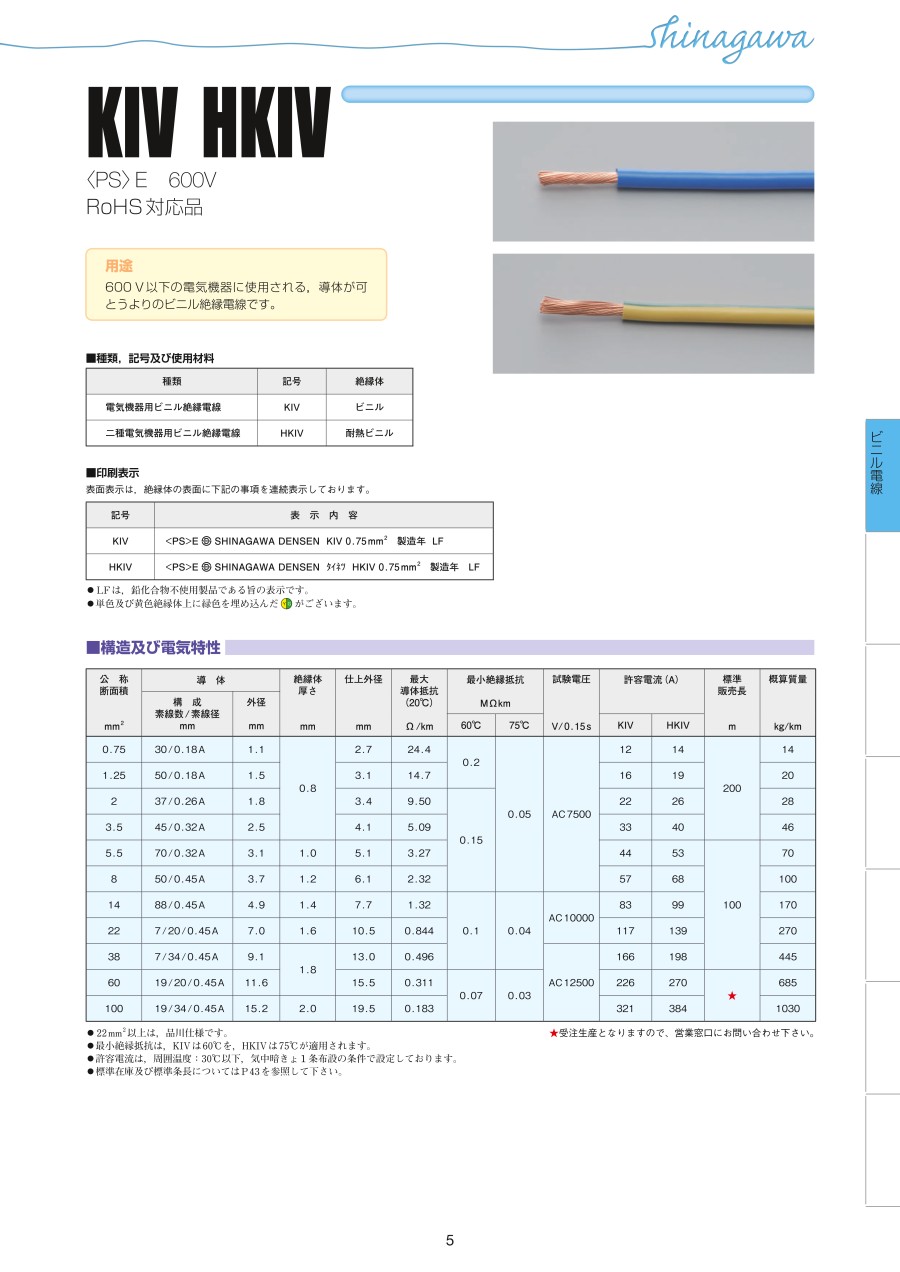

    HKIVシリーズの構造図と電気特性

    HKIVシリーズ

    HKIVシリーズ

    公　称
    断面積
    mm2    		導　体絶縁体
    厚さ
    mm    		仕上外径
    mm    		最大
    導体抵抗
    （20℃）
    Ω/km    		最小絶縁抵抗
    MΩkm    		試験電圧
    V/ 0.15 s    		許容電流（A）概算質量
    kg/km
    構　成
    素線数/素線径
    mm    		外径
    mm    		60℃75℃HKIV
    0.7530 / 0.18 A1.10.82.724.40.20.05AC 75001414
    1.2550 / 0.18 A1.53.114.71920
    237 / 0.26 A1.83.49.50.152628
    3.545 / 0.32 A2.54.15.094046
    5.570 / 0.32 A3.115.13.275370

    22mm2以上は、品川仕様。
    最小絶縁抵抗は、HKIVは75℃が適用。
    許容電流は、周囲温度:30℃以下、気中暗きょ1条布設の条件で設定。

    型番リスト

    表示件数
  • 1
    • 型番
    HKIV 0.75SQ ｱｵ-200
    HKIV 0.75SQ ｱｶ-200
    HKIV 0.75SQ ｷ-200
    HKIV 0.75SQ ｸﾛ-200
    注文停止中
    HKIV 0.75SQ ｼﾛ-200
    HKIV 0.75SQ ﾐﾄﾞﾘ-200
    HKIV 1.25SQ ｱｵ-200
    HKIV 1.25SQ ｱｶ-200
    注文停止中
    HKIV 1.25SQ ｷ-200
    注文停止中
    HKIV 1.25SQ ｸﾛ-200
    HKIV 1.25SQ ｼﾛ-200
    HKIV 1.25SQ ﾐﾄﾞﾘ-200
    HKIV 2SQ ｱｵ-200
    HKIV 2SQ ｱｶ-200
    HKIV 2SQ ｷ-200
    HKIV 2SQ ｸﾛ-200
    HKIV 2SQ ｼﾛ-200
    HKIV 2SQ ﾐﾄﾞﾘ-200
    HKIV 3.5SQ ｱｵ-100
    HKIV 3.5SQ ｱｶ-100
    注文停止中
    HKIV 3.5SQ ｷ-100
    注文停止中
    HKIV 3.5SQ ｸﾛ-100
    HKIV 3.5SQ ｼﾛ-100
    HKIV 5.5SQ ｱｵ-100
    HKIV 5.5SQ ｱｶ-100
    HKIV 5.5SQ ｷ-100
    HKIV 5.5SQ ｸﾛ-100
    注文停止中
    HKIV 5.5SQ ｼﾛ-100
    HKIV 5.5SQ ﾐﾄﾞﾘ-100

    導体断面積

    (mm2)

    絶縁体色

    全長

    (m)

    仕上がり外径

    (mm)

    		RoHS?最小発注数量
    0.75
    青
    200
    2.7
    10
    1個
    0.75
    赤
    200
    2.7
    10
    1個
    0.75
    黄
    200
    2.7
    10
    1個
    0.75
    黒
    200
    2.7
    10
    1個
    0.75
    白
    200
    2.7
    10
    1個
    0.75
    緑
    200
    2.7
    10
    1個
    1.25
    青
    200
    3.1
    10
    1個
    1.25
    赤
    200
    3.1
    10
    1個
    1.25
    黄
    200
    3.1
    10
    1個
    1.25
    黒
    200
    3.1
    10
    1個
    1.25
    白
    200
    3.1
    10
    1個
    1.25
    緑
    200
    3.1
    10
    1個
    2.0
    青
    200
    3.4
    10
    1個
    2.0
    赤
    200
    3.4
    10
    1個
    2.0
    黄
    200
    3.4
    10
    1個
    2.0
    黒
    200
    3.4
    10
    1個
    2.0
    白
    200
    3.4
    10
    1個
    2.0
    緑
    200
    3.4
    10
    1個
    3.5
    青
    100
    4.1
    10
    1個
    3.5
    赤
    100
    4.1
    10
    1個
    3.5
    黄
    100
    4.1
    10
    1個
    3.5
    黒
    100
    4.1
    10
    1個
    3.5
    白
    100
    4.1
    10
    1個
    5.5
    青
    100
    5.1
    10
    1個
    5.5
    赤
    100
    5.1
    10
    1個
    5.5
    黄
    100
    5.1
    10
    1個
    5.5
    黒
    100
    5.1
    10
    1個
    5.5
    白
    100
    5.1
    10
    1個
    5.5
    緑
    100
    5.1
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    8,286円
    ( 9,115円 )
    5日目
    8,286円
    ( 9,115円 )
    5日目
    8,286円
    ( 9,115円 )
    5日目
    8,286円
    ( 9,115円 )
    5日目
    8,286円
    ( 9,115円 )
    5日目
    8,286円
    ( 9,115円 )
    5日目
    12,572円
    ( 13,829円 )
    5日目
    12,572円
    ( 13,829円 )
    5日目
    12,572円
    ( 13,829円 )
    5日目
    12,572円
    ( 13,829円 )
    5日目
    12,572円
    ( 13,829円 )
    5日目
    12,572円
    ( 13,829円 )
    5日目
    18,000円
    ( 19,800円 )
    5日目
    18,000円
    ( 19,800円 )
    5日目
    18,000円
    ( 19,800円 )
    5日目
    18,000円
    ( 19,800円 )
    5日目
    18,000円
    ( 19,800円 )
    5日目
    18,000円
    ( 19,800円 )
    5日目
    17,143円
    ( 18,857円 )
    5日目
    17,143円
    ( 18,857円 )
    5日目
    17,143円
    ( 18,857円 )
    5日目
    17,143円
    ( 18,857円 )
    5日目
    17,143円
    ( 18,857円 )
    5日目
    24,285円
    ( 26,714円 )
    5日目
    24,285円
    ( 26,714円 )
    5日目
    24,285円
    ( 26,714円 )
    5日目
    24,285円
    ( 26,714円 )
    5日目
    24,285円
    ( 26,714円 )
    5日目
    24,285円
    ( 26,714円 )
    5日目
  • 1

    • 詳細情報

    基本情報

    600V以下の電気機器に使用される耐熱ビニル絶縁電線。
    【特長】
    ・導体に可とう撚り線を使用しているため、可とう性に優れており、作業性が良い。
    ・定格温度75℃。
    【用途】
    ・600V以下の電気機器の配線や口出線に使用される。
    ・制御盤内配線として用いられ、盤内配線、機器用配線、口出線として使用される。

    商品担当おすすめ

    • SS30UCR UL／CE対応 画像

      ミスミ

      SS30UCR UL／CE対応

      30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。

    • SS300R　UL規格　小径 画像

      ミスミ

      SS300R　UL規格　小径

      300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    HKIVシリーズのレビュー
    3平均満足度：3.01件のレビュー
    電子機械機器の内線配線に使用
    3
    満足度：3.02021/09/09
    従来は　UL1015対応 MAST-UL1015-18-R-305　ミス（仕上がり外径が2.8mm）ミを使用していたが廃...もっと読む
    0人が参考にしています。
    1件全て見る

    よくあるご質問（FAQ）

    Q曲げ半径を教えてください。
    A
    仕上がり外径の6倍となります。
