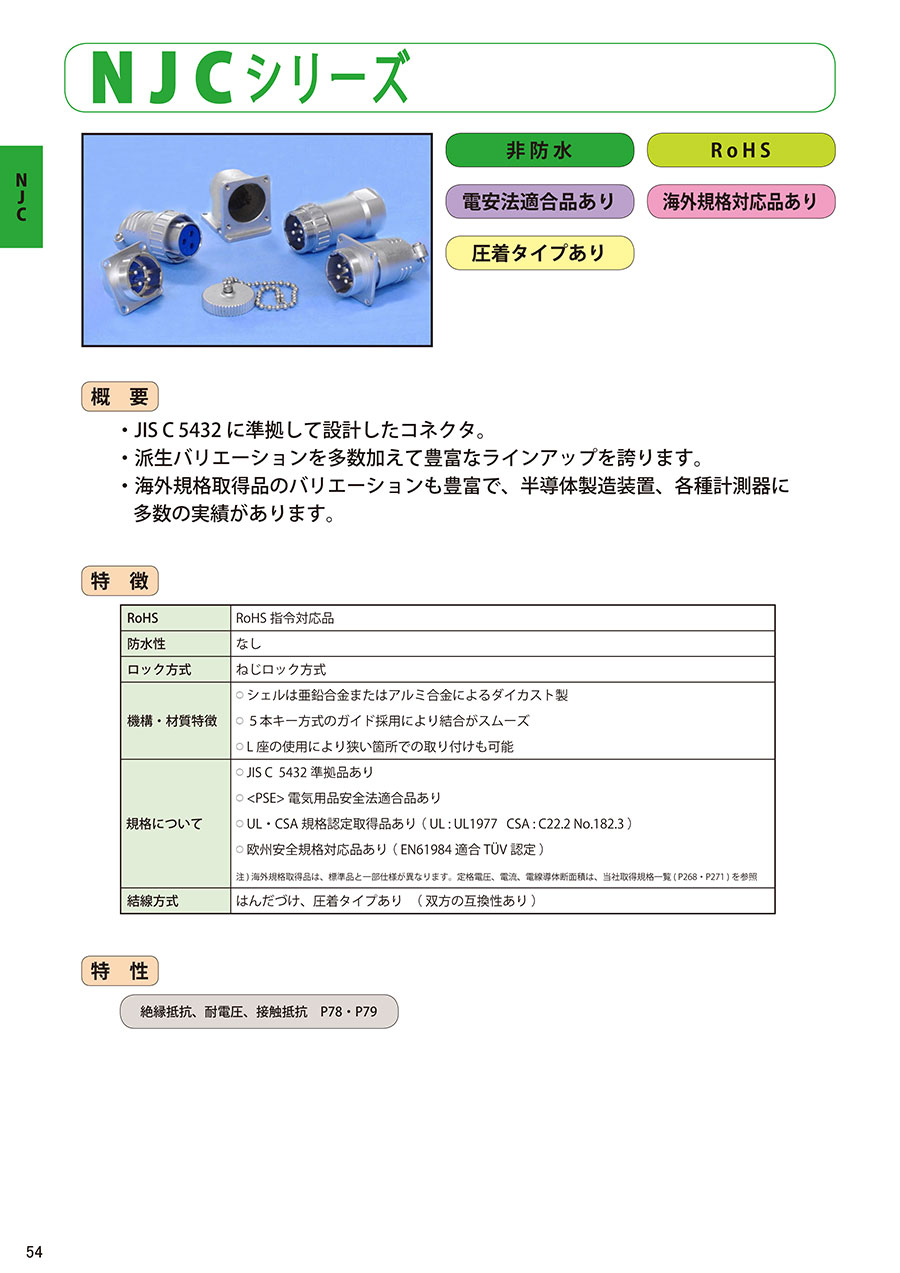

丸型コネクタ 非防水メタルコネクタ NJCシリーズ

2. 分解した各部品を下図の順でケーブルに通す。
注）各部品の順番、向きを間違えない様にすること。

3. 使用ケーブルのシース及び電線をメーカー指定寸法で剥く。
4. 線剥きを施した電線の芯線に予備はんだを施す。
注）※予備はんだは、電線の被覆部まで行わないこと。
　　　仕上がり状態は、コンタクトの孔径より小さく全体にムラのないこと。
　　※予備はんだを施したケーブル導体の仕上がり状態がコンタクトの孔径より大きくなる場合は、ケーブル導体がコンタクトに差し込めなくなるので予備はんだは行わないこと。
5. はんだづけを行う。
注）コンタクトへの過度の加熱はしないこと。
　　使用はんだごては下の表を参照。
① コンタクトのソルダーポットに芯線を差し込む。
② 図の様にはんだごてで加熱しながらはんだを流し込み、コンタクトと芯線の隙間を埋める。

こて先温度は共晶はんだでの参考値

6. 下記の要領でコネクタを組み立てる。
注）断線するおそれがあるのでバレルを回転させて締め付けないこと。
　　締め付けのトルク値は下の表を参照。
① バレルを固定し、カップリングナットを装着した上でエンドベルを締め付ける。
② 止めねじを締め付ける。
③ クランプねじを締め付けてクランプサドルを固定する。

注）　TÜV 認定品は指定箇所へアース処理を行ってください
