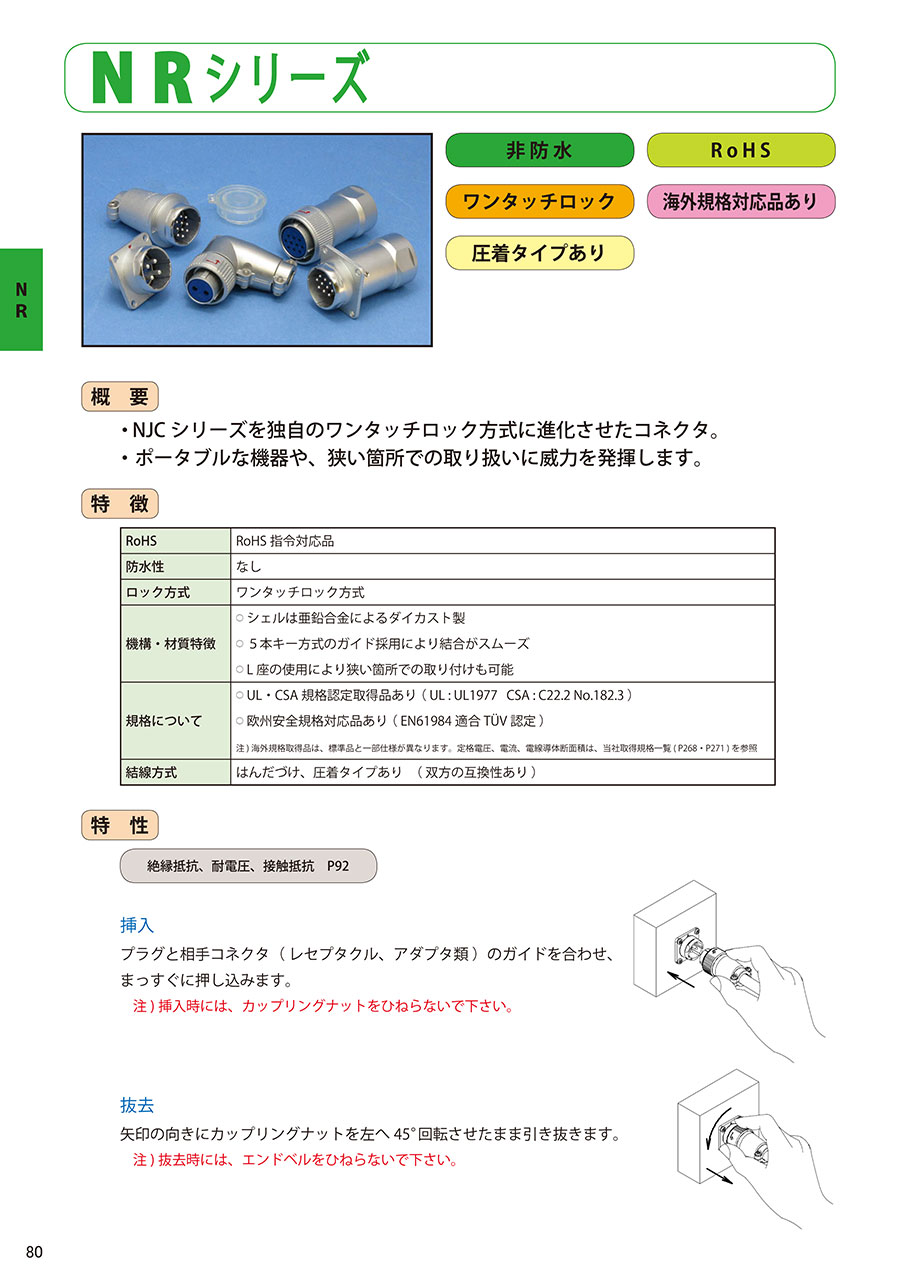

丸型コネクタ 非防水メタルコネクタ NRシリーズ

【NR-24レセプタクルシェル加工変更のご案内】
NR-24レセプタクルシェルにつきまして、赤枠箇所がバフ研磨から切削加工に変更されます。
図面および仕様に関する変更なく、従来品と互換性を有するため、使用上問題ございません。
2021年1月より順次切替となる為、変更前と後との商品が混在いたしますがご了承の程よろしくお願いいたします。

NJC シリーズを独自のワンタッチロック方式に進化させたコネクタ

ポータブルな機器や、狭い箇所での取り扱いに威力を発揮します。
（絶縁抵抗） 最も近接する導体間を指定の電圧で測定した時、1,000 ＭΩ以上である。
（耐電圧） 最も近接する導体間に規定の電圧を 1 分間印加しても、短絡等の異常がない。
（接触抵抗） 一対のコンタクトを正規の長さまで結合させた時の導体抵抗は、5mΩ以下である。
（耐振性） 振動試験を行った時、機能上支障がなく、接触抵抗は 5mΩ以下である。
（衝撃） 衝撃試験を行った時、機能上支障がなく、接触抵抗は 5mΩ以下である。
（耐湿性） 湿度試験を行った後、機能上支障がなく、絶縁抵抗は 10ＭΩ以上である。
（温度サイクル） 温度サイクル試験を行った後、機能上支障がなく、絶縁抵抗は 1,000ＭΩ以上である。
（塩水噴霧） 塩水噴霧試験を行った後、機能上支障がなく、接触抵抗は 5mΩ以下である。

はんだづけタイプ コンタクト配列

圧着タイプ コンタクト配列
