丸型コネクタ NETシリーズ
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 1,319円～5,600円特別価格
- 税込単価
- 1,451円～6,160円特別価格
欧州安全規格対応の非防水の丸型コネクタ。【特長】・保護回路構造：金属シェルと導...
詳細情報を確認する商品情報

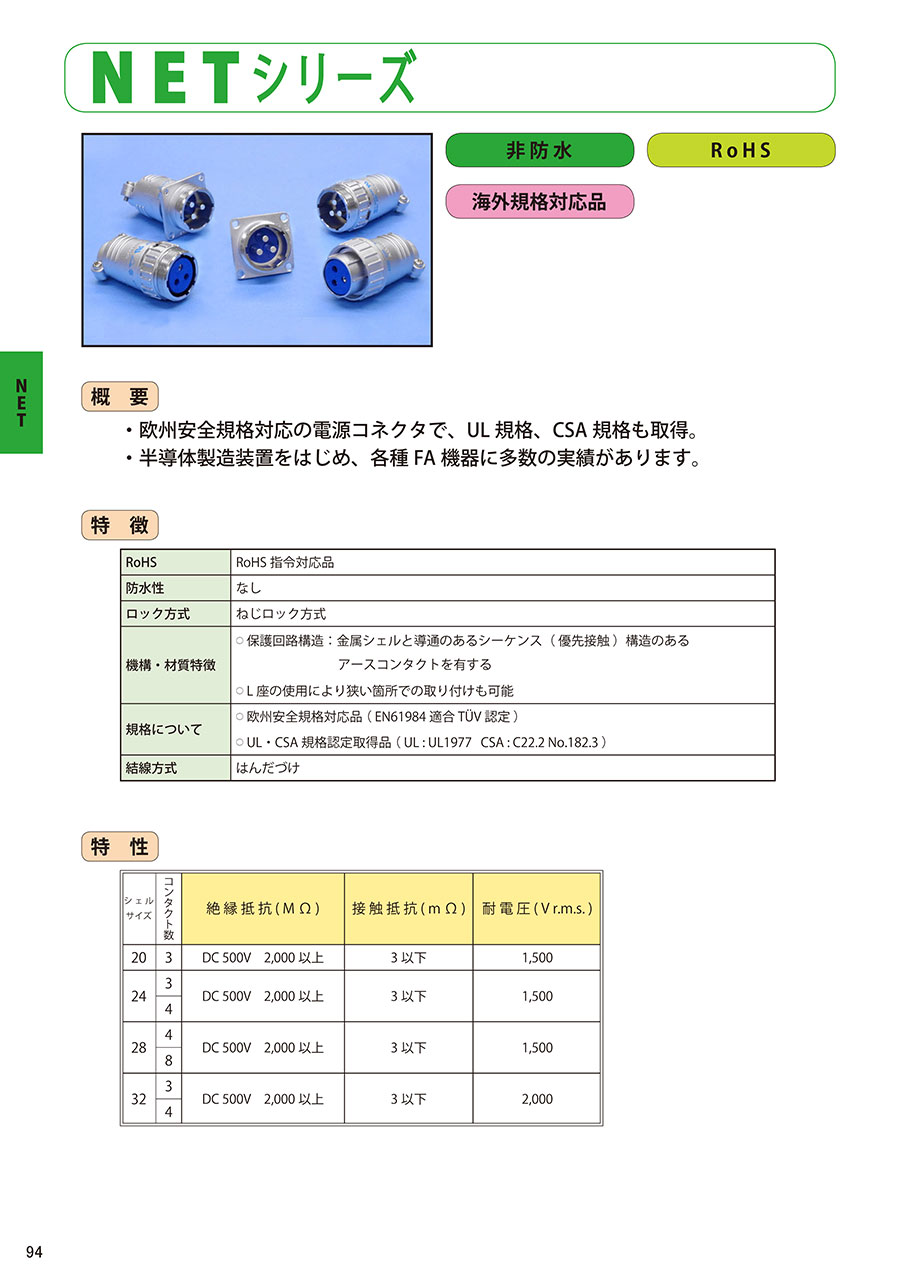

欧州安全規格対応の電源コネクタで、U Ｌ規格、CSA 規格も取得
半導体製造装置をはじめ、各種 FA 機器に多数の実績があります。
（絶縁抵抗）最も近接する導体間を指定の電圧で測定した時、2,000ＭΩ以上である。
（耐電圧）最も近接する導体間に規定の電圧を 1 分間印加しても、短絡等の異常がない。
（接触抵抗）一対のコンタクトを正規の長さまで結合させた時の導体抵抗は、3mΩ以下である。
（耐振性）振動試験を行った時、機能上支障がなく、接触抵抗は 3mΩ以下である。
（衝撃）衝撃試験を行った時、機能上支障がなく、接触抵抗は 3mΩ以下である。
（耐湿性）湿度試験を行った後、機能上支障がなく、絶縁抵抗は 10ＭΩ以上である。
（温度サイクル）温度サイクル試験を行った後、機能上支障がなく、絶縁抵抗は 2,000ＭΩ以上である。
（塩水噴霧）塩水噴霧試験を行った後、機能上支障がなく、接触抵抗は 3mΩ以下である。
| 防水性 | なし |
|---|---|
| ロック方式 | ねじロック方式 |
| 機構•材質特徴 | 〇保護回路構造：金属シェルと導通のあるシーケンス（優先接触）構造のある アースコンタクトを有する 〇 L座の使用により狭い箇所での取り付けも可能 |
| 規格について | 〇欧州安全規格対応品（EN61984適合 TUV認定） 〇 UL•CSA 規格認定取得品（UL:UL1977 CSA:C22.2 No.182.3) |
| 結線方式 | はんだづけ |
はんだづけタイプ コンタクト配列
型番リスト
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,536円 ( 3,890円 ) | 在庫品1日目当日出荷可能 |
3,349円 ( 3,684円 ) | 在庫品1日目当日出荷可能 |
1,460円 ( 1,606円 ) | 在庫品1日目当日出荷可能 |
1,736円 ( 1,910円 ) | 在庫品1日目当日出荷可能 |
2,302円 ( 2,532円 ) | 在庫品1日目当日出荷可能 |
2,027円1,621円 ( 1,783円 ) | 在庫品1日目当日出荷可能 |
3,116円 ( 3,428円 ) | 在庫品1日目当日出荷可能 |
2,872円 ( 3,159円 ) | 在庫品1日目当日出荷可能 |
2,513円 ( 2,764円 ) | 在庫品1日目当日出荷可能 |
2,184円 ( 2,402円 ) | 在庫品1日目当日出荷可能 |
2,168円 ( 2,385円 ) | 在庫品1日目当日出荷可能 |
1,319円 ( 1,451円 ) | 在庫品1日目当日出荷可能 |
3,278円 ( 3,606円 ) | 在庫品1日目当日出荷可能 |
3,004円 ( 3,304円 ) | 在庫品1日目当日出荷可能 |
2,623円 ( 2,885円 ) | 在庫品1日目当日出荷可能 |
1,985円 ( 2,184円 ) | 在庫品1日目当日出荷可能 |
2,302円 ( 2,532円 ) | 在庫品1日目当日出荷可能 |
1,430円 ( 1,573円 ) | 在庫品1日目当日出荷可能 |
4,408円 ( 4,849円 ) | 在庫品1日目当日出荷可能 |
4,832円1,691円 ( 1,860円 ) | 在庫品1日目当日出荷可能 |
3,716円 ( 4,088円 ) | 在庫品1日目当日出荷可能 |
2,650円1,987円 ( 2,186円 ) | 在庫品1日目当日出荷可能 |
2,790円 ( 3,069円 ) | 在庫品1日目当日出荷可能 |
3,619円 ( 3,981円 ) | 在庫品1日目当日出荷可能 |
5,142円 ( 5,656円 ) | 在庫品1日目当日出荷可能 |
4,173円 ( 4,590円 ) | 在庫品1日目当日出荷可能 |
4,318円 ( 4,750円 ) | 在庫品1日目当日出荷可能 |
2,761円 ( 3,037円 ) | 在庫品1日目当日出荷可能 |
2,761円 ( 3,037円 ) | 在庫品1日目当日出荷可能 |
3,034円 ( 3,337円 ) | 在庫品1日目当日出荷可能 |
5,400円1,350円 ( 1,485円 ) | 在庫品1日目当日出荷可能 |
5,600円 ( 6,160円 ) | 在庫品1日目当日出荷可能 |
4,602円 ( 5,062円 ) | 在庫品1日目当日出荷可能 |
4,052円 ( 4,457円 ) | 在庫品1日目当日出荷可能 |
3,228円 ( 3,551円 ) | 在庫品1日目当日出荷可能 |
2,678円 ( 2,946円 ) | 在庫品1日目当日出荷可能 |
5,162円 ( 5,678円 ) | 在庫品1日目当日出荷可能 |
4,766円 ( 5,243円 ) | 在庫品1日目当日出荷可能 |
3,718円 ( 4,090円 ) | 在庫品1日目当日出荷可能 |
3,380円 ( 3,718円 ) | 在庫品1日目当日出荷可能 |
3,998円 ( 4,398円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
欧州安全規格対応の非防水の丸型コネクタ。
【特長】
・保護回路構造：金属シェルと導通のあるシーケンス（優先接触）構造のあるアースコンタクトを有する
・ねじロック方式
・欧州安全規格対応品（EN61984適合TÜV認定）
・UL／CSA規格認定取得品（UL: UL1977 CSA: C22.2 No.182.3）
【用途】
・半導体製造装置はじめ、各種FA機器のケーブル接続に最適
