バンド取手付ケース UCYシリーズ
- 通常単価(税別)
- 7,891円～11,817円
- 税込単価
- 8,680円～12,999円
安定化電源等に最適なアルミボックス。【特長】・アルミケースにバンド取手を取り付...
詳細情報を確認する未確定：候補が3型番あります。
商品仕様
特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
UC型アルミケースにMH型取手を取付けた電子計測器や安定化電源等に最適なケース
バンド取手について : 引張応力発生箇所に薬品・切削油等が付着、接触した場合、時間経過を伴って薬品と応力との相乗作用にて割れが発生する可能性がありますので、使用環境や取扱いには十分ご注意ください。

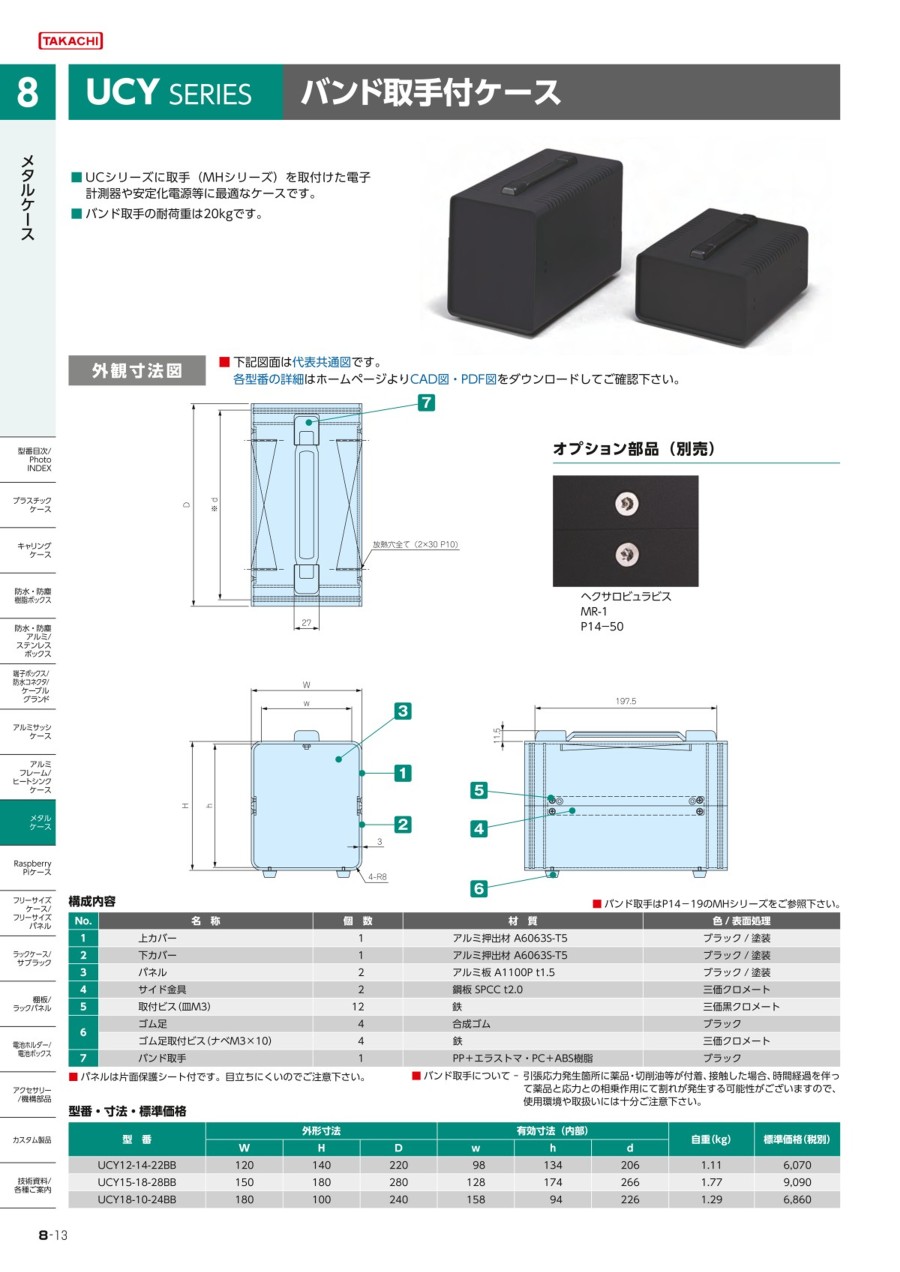

UCY外観寸法図
構成部品
| 照番 | 名称 | 個数 | 材質 | 色／表面処理 |
|---|---|---|---|---|
| 1 | 上カバー | 1 | A6063S－T5 | ダークグレー塗装 |
| 2 | 下カバー | 1 | A6063S－T5 | ダークグレー塗装 |
| 3 | パネル | 2 | A1100P t1.5 | ライトグレー・ダークグレー |
| 4 | サイド金具 | 2 | SPCC t2.0 | 三価クロメート |
| 5 | 取付ビス | 12 | 鉄皿 M3 | 三価黒クロメート |
| 6 | ゴム足 | 4 | 天然ゴム | 黒 |
| ゴム足取付ビス | 4 | 鉄ナベ3×10 | 三価クロメート | |
| 7 | バンド取手 | 1 | PP＋エラストマ・PC＋ABS | ブラック |
※ パネルは片面保護シート付です。目立ちにくいのでご注意ください。
機種内容
| 型番 | W | H | D | a | b | c | d | ゴム足 | 自重（kg） |
|---|---|---|---|---|---|---|---|---|---|
| UCY12－14－22GX | 120 | 140 | 220 | 80 | 160 | 7.7 | 140 | B－P1 | 1.11 |
| UCY15－18－28GX | 150 | 180 | 280 | 106 | 210 | 8 | 200 | B－P2 | 1.77 |
| UCY18－10－24GX | 180 | 100 | 240 | 140 | 180 | 8 | 160 | B－P2 | 1.29 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,891円 ( 8,680円 ) | 2日目 |
11,817円 ( 12,999円 ) | 2日目 |
8,830円 ( 9,713円 ) | 2日目 |
詳細情報
基本情報
安定化電源等に最適なアルミボックス。
【特長】
・アルミケースにバンド取手を取り付けたケース
・パネルライトグレー・ダークグレーの色違い（各1枚）です
・バンド取手の耐荷重は20kg
【用途】
・電子計測器や安定化電源等に最適なケース
ご注意
- こちらのシリーズでは、バンド取手の色仕様（Bタイプ）『MH-197B』『MY-197B』に使用しております材料を変更することになりました。詳細はこちら
カタログ
バンド取手付ケース UCYシリーズのレビュー
製品のケースに使用
3
3.02018/07/17
製品のケースとして使っています。ケースとしての耐久性や保護性能は特に問題ないですが、取手のプラスチック上部のネジが弱く劣...もっと読む
0人が参考にしています。
