SSM型開閉式防水・防塵ステンレスボックス
- 通常単価(税別)
- 22,568円～55,900円特別価格
- 税込単価
- 24,825円～61,490円特別価格
通常出荷日：在庫品1日目～2日目一部当日出荷可能
ラッチ付きの開閉式防水・防塵構造ボックスです。【特長】・耐食・耐塩・耐候性に優れたステンレス（SUS3...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - SSMシリーズのヒンジ金具が変更になります。
在庫が無くなり次第順次切り替えとなります。
詳細については商品情報からご確認ください。
未確定：候補が9型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

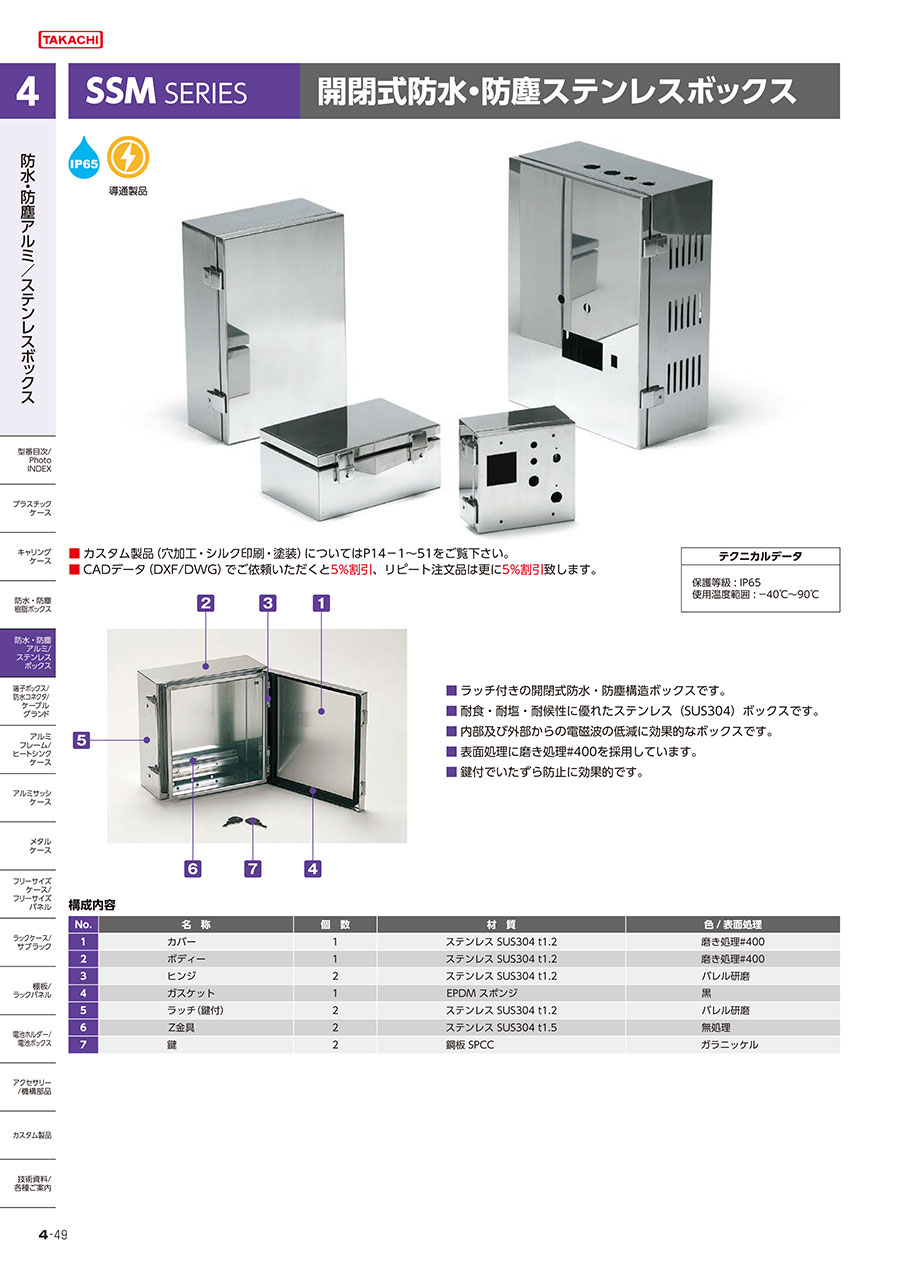

開閉式防水・防塵ステンレスボックスの構成内容
| 照番 | 名称 | 個数 | 材質 | 色／表面処理 |
|---|---|---|---|---|
| 1 | カバー | 1 | SUS304 t1.2 | 磨き処理#400 |
| 2 | ボディー | 1 | SUS304 t1.2 | 磨き処理#400 |
| 3 | ヒンジ | 2 | SUS304 t1.2 | バレル研磨 |
| 4 | ガスケット | 1 | EPDM | 黒 |
| 5 | ラッチ（鍵付） | 2 | SUS304 t1.2 | バレル研磨 |
| 6 | Z金具 | 2 | SUS304 t1.5 | 無処理 |
| 7 | 鍵 | 2 | SPCC | ガラニッケル |
製品仕様
SSMシリーズの外形図と寸法について
機種内容
| 型番 | W | D | H | w | d | h | a | a1 | b | c | e | l | m | n | o | 自重（kg） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SSM121508 | 120 | 150 | 80.5 | 84 | 130.5 | 68.1 | 66 | 33 | 116 | 6 | 10 | 30 | 30 | 40 | 30 | 1 |
| SSM151508 | 150 | 150 | 80.5 | 114 | 130.5 | 68.1 | 96 | 24 | 116 | 10 | 10 | 30 | 30 | 40 | 30 | 1.2 |
| SSM152206 | 150 | 220 | 60.5 | 114 | 200.5 | 51.6 | 96 | 24 | 186 | 10 | 6.5 | 35 | 35 | 20 | 35 | 1.4 |
| SSM152210 | 150 | 220 | 100.5 | 114 | 200.5 | 88.1 | 96 | 24 | 186 | 10 | 10 | 35 | 35 | 50 | 35 | 1.7 |
| SSM202010 | 200 | 200 | 100.5 | 164 | 180.5 | 88.1 | 146 | 36.5 | 166 | 10 | 10 | 35 | 35 | 50 | 35 | 1.9 |
| SSM202806 | 200 | 280 | 60.5 | 164 | 260.5 | 51.6 | 146 | 36.5 | 246 | 10 | 6.5 | 35 | 35 | 20 | 40 | 2 |
| SSM202812 | 200 | 280 | 120.5 | 164 | 260.5 | 108.1 | 146 | 36.5 | 246 | 10 | 10 | 35 | 35 | 60 | 40 | 2.6 |
| SSM223312 | 220 | 330 | 120.5 | 184 | 310.5 | 108.1 | 166 | 41.5 | 296 | 10 | 10 | 35 | 35 | 60 | 40 | 3 |
| SSM304015 | 300 | 400 | 150.5 | 264 | 380.5 | 138.1 | 246 | 61.5 | 366 | 10 | 10 | 40 | 40 | 75 | 45 | 4.8 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
24,726円 ( 27,199円 ) | 2日目 |
25,831円 ( 28,414円 ) | 2日目 |
26,975円 ( 29,673円 ) | 2日目 |
22,568円 ( 24,825円 ) | 在庫品1日目当日出荷可能 |
24,623円 ( 27,085円 ) | 2日目 |
26,660円 ( 29,326円 ) | 2日目 |
34,398円 ( 37,838円 ) | 2日目 |
38,740円34,866円 ( 38,353円 ) | 2日目 |
55,900円 ( 61,490円 ) | 2日目 |
詳細情報
基本情報
ラッチ付きの開閉式防水・防塵構造ボックスです。
【特長】
・耐食・耐塩・耐候性に優れたステンレス（SUS304）ボックスです。
・内部及び外部からの電磁波の低減に効果的なボックスです。
・表面処理に磨き処理#400を採用しています。
・鍵付でいたずら防止に効果的です。
【用途】
・FA制御用、化学プラント、屋外設置など、より過酷な環境での利用に最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - SSMシリーズのヒンジ金具が変更になります。
在庫が無くなり次第順次切り替えとなります。
詳細については商品情報からご確認ください。
カタログ
商品担当おすすめ
SSM型開閉式防水・防塵ステンレスボックスのレビュー
モーターのスイッチに
5
5.02019/06/14
屋外で使用するため、防水性、耐候性、耐食性を考慮して選定をしました。性能は期待通りでした。大きさが少し大きいと感じました...もっと読む
0人が参考にしています。
