特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
　　　推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
　　　その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
　　　※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

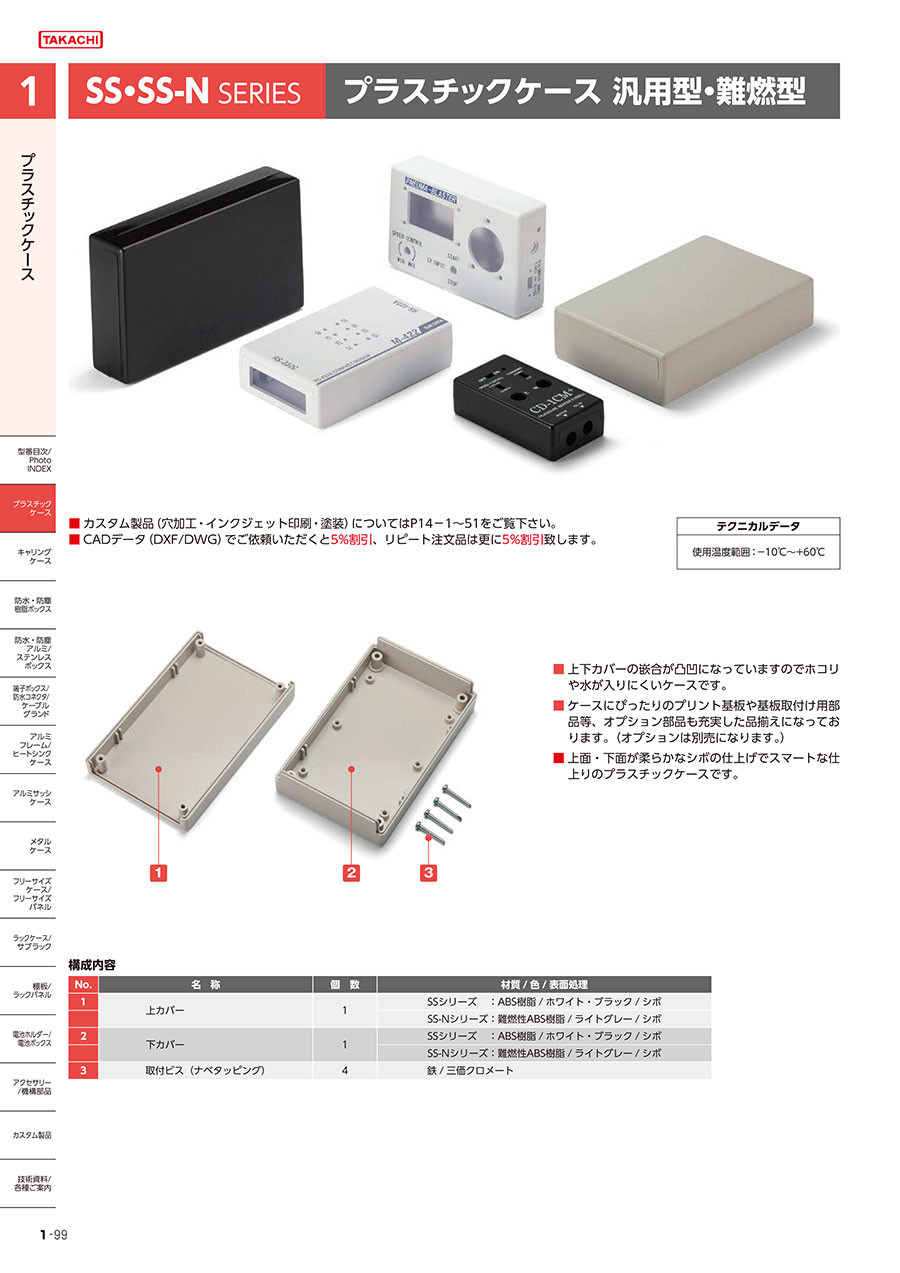

難燃性プラスチックケース SS-Nシリーズの特長

寸法図

No.	名称	個数	材質	色/表面処理
1	上カバー	1	難燃性ABS樹脂（Nタイプ）	ライトグレー/シボ
2	下カバー	1	難燃性ABS樹脂（Nタイプ）	ライトグレー/シボ
3	取付ビス	4	鉄（タッピングM3）	三価クロメート

SS-Nシリーズ（難燃型ABS樹脂・UL94V-0）の寸法

型番	W	H	D	a	b	c	d	e	f	g	h	自重（g）
SS-N90G	50	26	90.3	34	74	30	50	−	13	40	21	55
SS-N125G	80	32	125	64	109	60	85	60	16	70	27	115
SS-N160G	100	38	160	84	144	80	120	80	19	90	33	185

型番リスト

表示件数

型番

SS-N90G

SS-N125G

SS-N160G

外形寸法W 横(幅)	外形寸法H 縦(高さ)	外形寸法D 奥行(厚み)	RoHS?	最小発注数量

50	26	90.3	10	1個
80	32	125	10	1個
100	38	160	10	1個

通常単価(税別) (税込単価)	通常出荷日

704円 ( 774円 )	在庫品1日目当日出荷可能
1,038円 ( 1,142円 )	2日目
1,364円 ( 1,500円 )	2日目

詳細情報

基本情報

基本情報

難燃型ABS樹脂ケース。
【特長】
・上面・下面が柔らかなシボの仕上げでスマートな仕上りのプラスチックケースです。
・上下カバーの嵌合が凸凹になっていますのでホコリや水が入りにくいケースです。
・ライトグレーの色で難燃タイプ（UL94V-0）を揃えましたのでご利用下さい。
・ケースにぴったりのプリント基板や基板取付け用部品等、オプション部品も充実した品揃えになっております（オプションは別売になります）。
・室内使用にマッチしたホワイト色を追加し、アイボリー色を廃番としました。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
