製品仕様

防水・防塵ポリカーボネートボックスOPCMシリーズの寸法図

底面図

型番	H	a	b
OPCM303013□	132	102	115
OPCM303018□	187	157	170

型番	H	a	b
OPCM304013□	132	102	115
OPCM304018□	187	157	170

型番	H	a	b
OPCM306013□	132	102	115
OPCM306018□	187	157	170

型番	W	D	H	自重（kg）
OPCM303013□	300	300	132	1.74
OPCM303018□	300	300	187	2.19
OPCM304013□	300	400	132	2.20
OPCM304018□	300	400	187	2.70
OPCM306013□	300	600	132	3.00
OPCM306018□	300	600	187	3.70

※型番：OPCM304013、OPCM304018の寸法図を参照にしています。上記以外の型番につきましては、カタログを参照してください

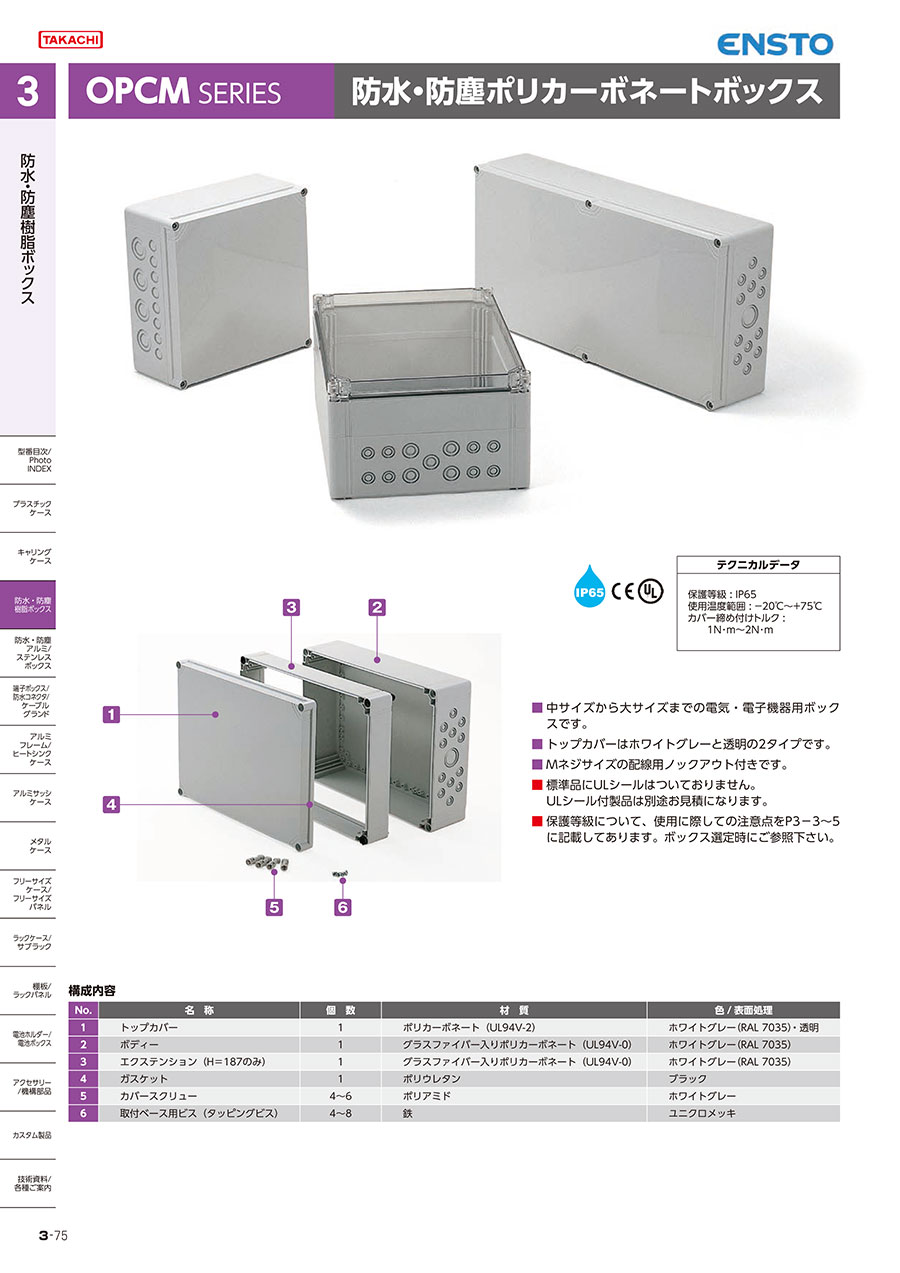

この商品の構成内容について

ポリカーボネートボックスの組み合わせ例。

照番	名称	個数	材質	色／表面処理
1	トップカバー	1	ポリカーボネート UL94V-2	ホワイトグレー・透明
2	ボディー	1	ポリカーボネートグラスファイバー UL94V-0	ホワイトグレー
3	エクステンション（H=187のみ）	1	ポリカーボネートグラスファイバー UL94V-0	ホワイトグレー
4	ガスケット	1	ポリウレタン	ブラック
5	カバースクリュー	4～6	ポリアミド	ホワイトグレー
6	取付ベース用ビス	4～8	鉄（タッピングビス）	ユニクロメッキ

この商品の使用方法について

ノックアウトを開ける方法

ノックアウトを開けるにはケースをカバースクリューで固定し、マイナスドライバーを溝に当て、ハンマー等で叩いて開ける。

型番リスト

表示件数

型番

外形寸法H 縦(高さ)	外形寸法D 奥行(厚み)	塗装色	RoHS?	最小発注数量

132	300	ホワイトグレー	10	1個
132	300	ホワイトグレー/透明	-	1個
187	300	ホワイトグレー	10	1個
187	300	ホワイトグレー/透明	10	1個
132	400	ホワイトグレー	-	1個
132	400	ホワイトグレー/透明	10	1個
187	400	ホワイトグレー	10	1個
187	400	ホワイトグレー/透明	10	1個

通常単価(税別) (税込単価)	通常出荷日

13,117円 ( 14,429円 )	2日目
13,117円 ( 14,429円 )	2日目
18,135円 ( 19,949円 )	2日目
18,135円 ( 19,949円 )	2日目
15,743円 ( 17,317円 )	3日目
15,743円 ( 17,317円 )	2日目
21,164円 ( 23,280円 )	2日目
21,164円 ( 23,280円 )	2日目

詳細情報

基本情報

基本情報

OPCMシリーズのノックアウトが付いた防水、防塵性があるポリカーボネートボックス。
【特長】
・保護等級IP65、-20～75℃の温度範囲で使用可能なプラボックス。
・トップカバーはホワイトグレーと透明の2タイプです。
・中サイズから大サイズまでの電気・電子機器用ボックスです。
・Mネジサイズの配線用ノックアウト付きです。
