ステップハンドル付システムケース MSNシリーズ
- 通常単価(税別)
- 11,260円～34,390円
- 税込単価
- 12,386円～37,829円
【特長】・高さ8種類、幅6種類、奥行5種類の176サイズ、528機種のステップ...
詳細情報を確認する未確定：候補が528型番あります。
商品仕様
特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
MSNシリーズ ステップハンドル付システムケース
上下カバー鉄製
MSNシリーズ ステップハンドル付システムケースの構成内容について

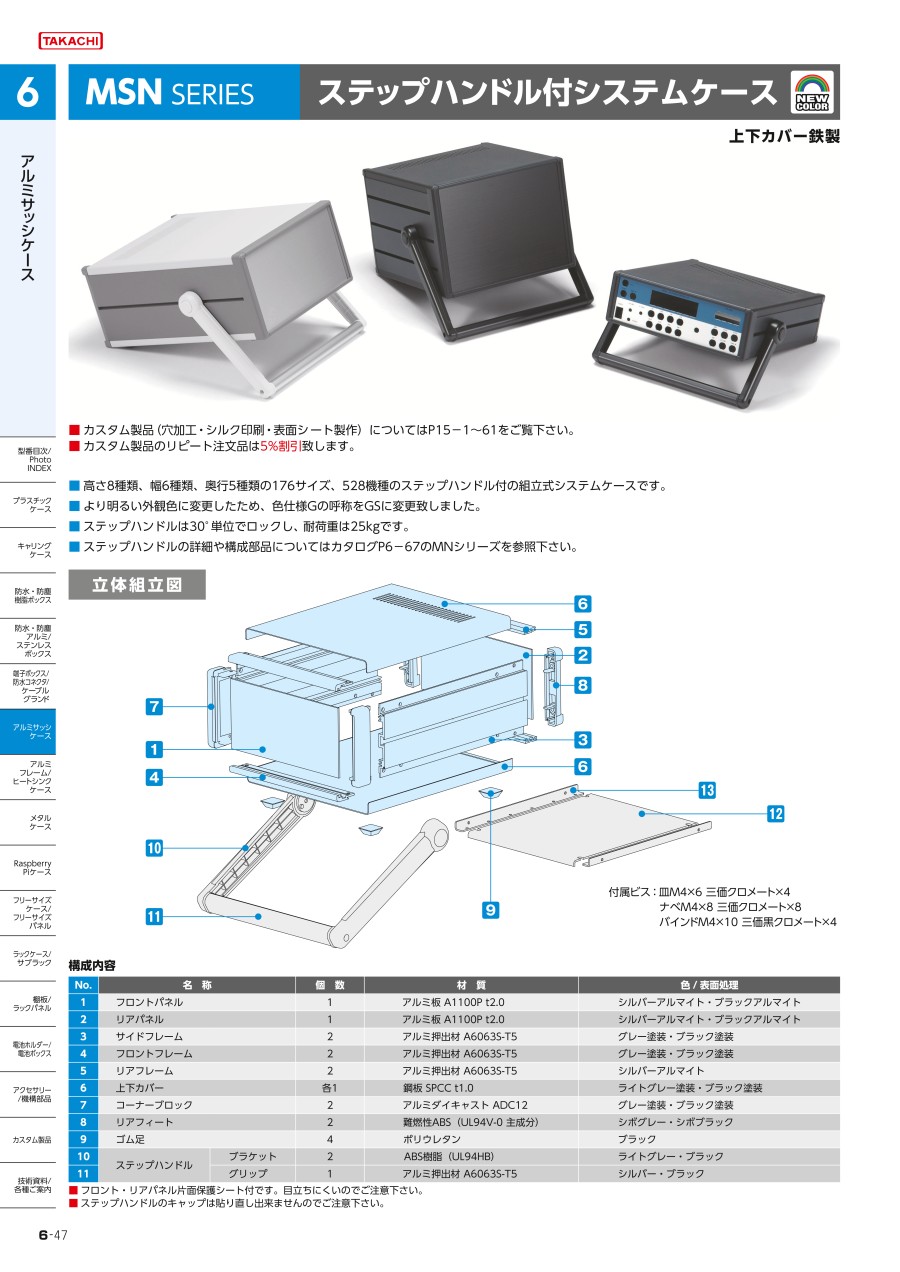

立体組立図
付属ビス：皿M4×6三価クロメート×4
ナベM4×8三価クロメート×8
バインドM4×10三価黒クロメート×4
構成部品
| No. | 名称 | 個数 | 材質 | 色/表面処理 | |
|---|---|---|---|---|---|
| 1 | フロントパネル | 1 | アルミ板 A1100P t2.0 | シルバーアルマイト・ブラックアルマイト | |
| 2 | リアパネル | 1 | アルミ板 A1100P t2.0 | シルバーアルマイト・ブラックアルマイト | |
| 3 | サイドフレーム | 2 | アルミ押出材 A6063S-T5 | グレー塗装・ブラック塗装 | |
| 4 | フロントフレーム | 2 | アルミ押出材 A6063S-T5 | グレー塗装・ブラック塗装 | |
| 5 | リアフレーム | 2 | アルミ押出材 A6063S-T5 | シルバーアルマイト | |
| 6 | 上下カバー | 各1 | 鋼板 SPCC t1.0 | ライトグレー塗装・ブラック塗装 | |
| 7 | コーナーブロック | 2 | アルミダイキャスト ADC12 | グレー塗装・ブラック塗装 | |
| 8 | リアフィート | 2 | 難燃性ABS（UL94V-0 主成分） | シボグレー・シボブラック | |
| 9 | ゴム足 | 4 | ポリウレタン | ブラック | |
| 10 | ステップハンドル | ブラケット | 2 | ABS樹脂（UL94HB） | ライトグレー・ブラック |
| 11 | グリップ | 1 | アルミ押出材 A6063S-T5 | シルバー・ブラック | |
■ フロント・リアパネル片面保護シート付です。目立ちにくいのでご注意下さい。
■ ステップハンドルのキャップは貼り直し出来ませんのでご注意下さい。
外形図
■ 下記図面は代表共通図です。
※注 ステップハンドルは任意の位置に固定できます。
■ ケース幅×奥行、160×160、160×230、160×280、210×160の上下カバーには、放熱穴がございません。
規格表
| 型番 | H | W | D | 自重（kg） |
|---|---|---|---|---|
| MSN66-16-16□ | 66 | 160 | 160 | 1.2 |
| MSN66-16-23□ | 66 | 160 | 230 | 1.5 |
| MSN66-16-28□ | 66 | 160 | 280 | 1.8 |
| MSN66-21-16□ | 66 | 210 | 160 | 1.4 |
| MSN66-21-23□ | 66 | 210 | 230 | 1.8 |
| MSN66-21-28□ | 66 | 210 | 280 | 2.1 |
| MSN66-21-35□ | 66 | 210 | 350 | 2.5 |
| MSN66-26-23□ | 66 | 260 | 230 | 2.1 |
| MSN66-26-28□ | 66 | 260 | 280 | 2.4 |
| MSN66-26-35□ | 66 | 260 | 350 | 2.9 |
| MSN66-32-23□ | 66 | 320 | 230 | 2.4 |
| MSN66-32-28□ | 66 | 320 | 280 | 2.8 |
| MSN66-32-35□ | 66 | 320 | 350 | 3.4 |
| MSN66-32-45□ | 66 | 320 | 450 | 4.1 |
| MSN66-37-23□ | 66 | 370 | 230 | 2.6 |
| MSN66-37-28□ | 66 | 370 | 280 | 3.1 |
| MSN66-37-35□ | 66 | 370 | 350 | 3.7 |
| MSN66-37-45□ | 66 | 370 | 450 | 4.4 |
| MSN66-43-23□ | 66 | 430 | 230 | 3 |
| MSN66-43-28□ | 66 | 430 | 280 | 3.5 |
| MSN66-43-35□ | 66 | 430 | 350 | 4.2 |
| MSN66-43-45□ | 66 | 430 | 450 | 5.2 |
| MSN88-16-16□ | 88 | 160 | 160 | 1.3 |
| MSN88-16-23□ | 88 | 160 | 230 | 1.6 |
| MSN88-16-28□ | 88 | 160 | 280 | 1.9 |
| MSN88-21-16□ | 88 | 210 | 160 | 1.5 |
| MSN88-21-23□ | 88 | 210 | 230 | 1.9 |
| MSN88-21-28□ | 88 | 210 | 280 | 2.3 |
| MSN88-21-35□ | 88 | 210 | 350 | 2.7 |
| MSN88-26-23□ | 88 | 260 | 230 | 2.3 |
| MSN88-26-28□ | 88 | 260 | 280 | 2.6 |
| MSN88-26-35□ | 88 | 260 | 350 | 3.1 |
| MSN88-32-23□ | 88 | 320 | 230 | 2.6 |
| MSN88-32-28□ | 88 | 320 | 280 | 3 |
| MSN88-32-35□ | 88 | 320 | 350 | 3.6 |
| MSN88-32-45□ | 88 | 320 | 450 | 4.4 |
| MSN88-37-23□ | 88 | 370 | 230 | 2.9 |
| MSN88-37-28□ | 88 | 370 | 280 | 3.3 |
| MSN88-37-35□ | 88 | 370 | 350 | 4 |
| MSN88-37-45□ | 88 | 370 | 450 | 4.7 |
| MSN88-43-23□ | 88 | 430 | 230 | 3.2 |
| MSN88-43-28□ | 88 | 430 | 280 | 3.7 |
| MSN88-43-35□ | 88 | 430 | 350 | 4.4 |
| MSN88-43-45□ | 88 | 430 | 450 | 5.5 |
| 型番 | H | W | D | 自重（kg） |
|---|---|---|---|---|
| MSN99-16-16□ | 99 | 160 | 160 | 1.3 |
| MSN99-16-23□ | 99 | 160 | 230 | 1.7 |
| MSN99-16-28□ | 99 | 160 | 280 | 2 |
| MSN99-21-16□ | 99 | 210 | 160 | 1.6 |
| MSN99-21-23□ | 99 | 210 | 230 | 2 |
| MSN99-21-28□ | 99 | 210 | 280 | 2.3 |
| MSN99-21-35□ | 99 | 210 | 350 | 2.8 |
| MSN99-26-23□ | 99 | 260 | 230 | 2.3 |
| MSN99-26-28□ | 99 | 260 | 280 | 2.7 |
| MSN99-26-35□ | 99 | 260 | 350 | 3.2 |
| MSN99-32-23□ | 99 | 320 | 230 | 2.6 |
| MSN99-32-28□ | 99 | 320 | 280 | 3.1 |
| MSN99-32-35□ | 99 | 320 | 350 | 3.7 |
| MSN99-32-45□ | 99 | 320 | 450 | 4.5 |
| MSN99-37-23□ | 99 | 370 | 230 | 2.9 |
| MSN99-37-28□ | 99 | 370 | 280 | 3.4 |
| MSN99-37-35□ | 99 | 370 | 350 | 4.1 |
| MSN99-37-45□ | 99 | 370 | 450 | 4.8 |
| MSN99-43-23□ | 99 | 430 | 230 | 3.3 |
| MSN99-43-28□ | 99 | 430 | 280 | 3.8 |
| MSN99-43-35□ | 99 | 430 | 350 | 4.5 |
| MSN99-43-45□ | 99 | 430 | 450 | 5.6 |
| MSN133-16-16□ | 132.5 | 160 | 160 | 1.5 |
| MSN133-16-23□ | 132.5 | 160 | 230 | 1.9 |
| MSN133-16-28□ | 132.5 | 160 | 280 | 2.2 |
| MSN133-21-16□ | 132.5 | 210 | 160 | 1.8 |
| MSN133-21-23□ | 132.5 | 210 | 230 | 2.3 |
| MSN133-21-28□ | 132.5 | 210 | 280 | 2.6 |
| MSN133-21-35□ | 132.5 | 210 | 350 | 3.1 |
| MSN133-26-23□ | 132.5 | 260 | 230 | 2.6 |
| MSN133-26-28□ | 132.5 | 260 | 280 | 3 |
| MSN133-26-35□ | 132.5 | 260 | 350 | 3.5 |
| MSN133-32-23□ | 132.5 | 320 | 230 | 2.9 |
| MSN133-32-28□ | 132.5 | 320 | 280 | 3.4 |
| MSN133-32-35□ | 132.5 | 320 | 350 | 4 |
| MSN133-32-45□ | 132.5 | 320 | 450 | 4.9 |
| MSN133-37-23□ | 132.5 | 370 | 230 | 3.3 |
| MSN133-37-28□ | 132.5 | 370 | 280 | 3.8 |
| MSN133-37-35□ | 132.5 | 370 | 350 | 4.4 |
| MSN133-37-45□ | 132.5 | 370 | 450 | 5.2 |
| MSN133-43-23□ | 132.5 | 430 | 230 | 3.7 |
| MSN133-43-28□ | 132.5 | 430 | 280 | 4.2 |
| MSN133-43-35□ | 132.5 | 430 | 350 | 4.9 |
| MSN133-43-45□ | 132.5 | 430 | 450 | 6 |
| 型番 | H | W | D | 自重（kg） |
|---|---|---|---|---|
| MSN149-16-16□ | 149 | 160 | 160 | 1.6 |
| MSN149-16-23□ | 149 | 160 | 230 | 2 |
| MSN149-16-28□ | 149 | 160 | 280 | 2.4 |
| MSN149-21-16□ | 149 | 210 | 160 | 1.8 |
| MSN149-21-23□ | 149 | 210 | 230 | 2.4 |
| MSN149-21-28□ | 149 | 210 | 280 | 2.7 |
| MSN149-21-35□ | 149 | 210 | 350 | 3.2 |
| MSN149-26-23□ | 149 | 260 | 230 | 2.7 |
| MSN149-26-28□ | 149 | 260 | 280 | 3.1 |
| MSN149-26-35□ | 149 | 260 | 350 | 3.6 |
| MSN149-32-23□ | 149 | 320 | 230 | 3.1 |
| MSN149-32-28□ | 149 | 320 | 280 | 3.5 |
| MSN149-32-35□ | 149 | 320 | 350 | 4.2 |
| MSN149-32-45□ | 149 | 320 | 450 | 5.1 |
| MSN149-37-23□ | 149 | 370 | 230 | 3.4 |
| MSN149-37-28□ | 149 | 370 | 280 | 3.9 |
| MSN149-37-35□ | 149 | 370 | 350 | 4.6 |
| MSN149-37-45□ | 149 | 370 | 450 | 5.4 |
| MSN149-43-23□ | 149 | 430 | 230 | 3.8 |
| MSN149-43-28□ | 149 | 430 | 280 | 4.4 |
| MSN149-43-35□ | 149 | 430 | 350 | 5.1 |
| MSN149-43-45□ | 149 | 430 | 450 | 6.3 |
| MSN177-16-16□ | 177 | 160 | 160 | 1.9 |
| MSN177-16-23□ | 177 | 160 | 230 | 2.4 |
| MSN177-16-28□ | 177 | 160 | 280 | 2.8 |
| MSN177-21-16□ | 177 | 210 | 160 | 2.2 |
| MSN177-21-23□ | 177 | 210 | 230 | 2.8 |
| MSN177-21-28□ | 177 | 210 | 280 | 3.2 |
| MSN177-21-35□ | 177 | 210 | 350 | 3.8 |
| MSN177-26-23□ | 177 | 260 | 230 | 3.2 |
| MSN177-26-28□ | 177 | 260 | 280 | 3.6 |
| MSN177-26-35□ | 177 | 260 | 350 | 4.2 |
| MSN177-32-23□ | 177 | 320 | 230 | 3.5 |
| MSN177-32-28□ | 177 | 320 | 280 | 4 |
| MSN177-32-35□ | 177 | 320 | 350 | 4.8 |
| MSN177-32-45□ | 177 | 320 | 450 | 5.8 |
| MSN177-37-23□ | 177 | 370 | 230 | 3.9 |
| MSN177-37-28□ | 177 | 370 | 280 | 4.4 |
| MSN177-37-35□ | 177 | 370 | 350 | 5.2 |
| MSN177-37-45□ | 177 | 370 | 450 | 6.1 |
| MSN177-43-23□ | 177 | 430 | 230 | 4.3 |
| MSN177-43-28□ | 177 | 430 | 280 | 4.9 |
| MSN177-43-35□ | 177 | 430 | 350 | 5.7 |
| MSN177-43-45□ | 177 | 430 | 450 | 7 |
| 型番 | H | W | D | 自重（kg） |
|---|---|---|---|---|
| MSN199-16-16□ | 199 | 160 | 160 | 2 |
| MSN199-16-23□ | 199 | 160 | 230 | 2.6 |
| MSN199-16-28□ | 199 | 160 | 280 | 2.9 |
| MSN199-21-16□ | 199 | 210 | 160 | 2.3 |
| MSN199-21-23□ | 199 | 210 | 230 | 2.9 |
| MSN199-21-28□ | 199 | 210 | 280 | 3.3 |
| MSN199-21-35□ | 199 | 210 | 350 | 3.9 |
| MSN199-26-23□ | 199 | 260 | 230 | 3.3 |
| MSN199-26-28□ | 199 | 260 | 280 | 3.7 |
| MSN199-26-35□ | 199 | 260 | 350 | 4.4 |
| MSN199-32-23□ | 199 | 320 | 230 | 3.7 |
| MSN199-32-28□ | 199 | 320 | 280 | 4.2 |
| MSN199-32-35□ | 199 | 320 | 350 | 4.9 |
| MSN199-32-45□ | 199 | 320 | 450 | 5.9 |
| MSN199-37-23□ | 199 | 370 | 230 | 4 |
| MSN199-37-28□ | 199 | 370 | 280 | 4.6 |
| MSN199-37-35□ | 199 | 370 | 350 | 5.4 |
| MSN199-37-45□ | 199 | 370 | 450 | 6.3 |
| MSN199-43-23□ | 199 | 430 | 230 | 4.5 |
| MSN199-43-28□ | 199 | 430 | 280 | 5.1 |
| MSN199-43-35□ | 199 | 430 | 350 | 5.9 |
| MSN199-43-45□ | 199 | 430 | 450 | 7.2 |
| MSN222-16-16□ | 221.5 | 160 | 160 | 2.2 |
| MSN222-16-23□ | 221.5 | 160 | 230 | 2.7 |
| MSN222-16-28□ | 221.5 | 160 | 280 | 3 |
| MSN222-21-16□ | 221.5 | 210 | 160 | 2.5 |
| MSN222-21-23□ | 221.5 | 210 | 230 | 3 |
| MSN222-21-28□ | 221.5 | 210 | 280 | 3.4 |
| MSN222-21-35□ | 221.5 | 210 | 350 | 4.1 |
| MSN222-26-23□ | 221.5 | 260 | 230 | 3.4 |
| MSN222-26-28□ | 221.5 | 260 | 280 | 3.8 |
| MSN222-26-35□ | 221.5 | 260 | 350 | 4.5 |
| MSN222-32-23□ | 221.5 | 320 | 230 | 3.8 |
| MSN222-32-28□ | 221.5 | 320 | 280 | 4.3 |
| MSN222-32-35□ | 221.5 | 320 | 350 | 5.1 |
| MSN222-32-45□ | 221.5 | 320 | 450 | 6.2 |
| MSN222-37-23□ | 221.5 | 370 | 230 | 4.2 |
| MSN222-37-28□ | 221.5 | 370 | 280 | 4.8 |
| MSN222-37-35□ | 221.5 | 370 | 350 | 5.6 |
| MSN222-37-45□ | 221.5 | 370 | 450 | 6.6 |
| MSN222-43-23□ | 221.5 | 430 | 230 | 4.7 |
| MSN222-43-28□ | 221.5 | 430 | 280 | 5.2 |
| MSN222-43-35□ | 221.5 | 430 | 350 | 6.1 |
| MSN222-43-45□ | 221.5 | 430 | 450 | 7.5 |
色仕様
GS
パネル：シルバー
上下カバー：ライトグレー
サイドフレーム：グレー
B
パネル：ブラック
上下カバー：ブラック
サイドフレーム：ブラック
BS
パネル：シルバー
上下カバー：ブラック
サイドフレーム：ブラック
■ MSNシリーズをご注文の際は必ず末尾□にGS、B、BSの色記号をつけて下さい。
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,260円 ( 12,386円 ) | 2日目 |
11,260円 ( 12,386円 ) | 2日目 |
11,260円 ( 12,386円 ) | 2日目 |
11,733円 ( 12,906円 ) | 2日目 |
11,733円 ( 12,906円 ) | 2日目 |
11,733円 ( 12,906円 ) | 2日目 |
12,436円 ( 13,680円 ) | 2日目 |
12,436円 ( 13,680円 ) | 2日目 |
12,436円 ( 13,680円 ) | 2日目 |
11,995円 ( 13,195円 ) | 2日目 |
11,995円 ( 13,195円 ) | 2日目 |
11,995円 ( 13,195円 ) | 2日目 |
12,710円 ( 13,981円 ) | 2日目 |
12,710円 ( 13,981円 ) | 2日目 |
12,710円 ( 13,981円 ) | 2日目 |
13,451円 ( 14,796円 ) | 2日目 |
13,451円 ( 14,796円 ) | 2日目 |
13,451円 ( 14,796円 ) | 2日目 |
14,432円 ( 15,875円 ) | 2日目 |
14,432円 ( 15,875円 ) | 2日目 |
14,432円 ( 15,875円 ) | 2日目 |
13,114円 ( 14,425円 ) | 2日目 |
13,114円 ( 14,425円 ) | 2日目 |
13,114円 ( 14,425円 ) | 2日目 |
14,014円 ( 15,415円 ) | 2日目 |
14,014円 ( 15,415円 ) | 2日目 |
14,014円 ( 15,415円 ) | 2日目 |
14,767円 ( 16,244円 ) | 2日目 |
14,767円 ( 16,244円 ) | 2日目 |
14,767円 ( 16,244円 ) | 2日目 |
14,042円 ( 15,446円 ) | 2日目 |
14,042円 ( 15,446円 ) | 2日目 |
14,042円 ( 15,446円 ) | 2日目 |
14,976円 ( 16,474円 ) | 2日目 |
14,976円 ( 16,474円 ) | 2日目 |
14,976円 ( 16,474円 ) | 2日目 |
16,920円 ( 18,612円 ) | 2日目 |
16,920円 ( 18,612円 ) | 2日目 |
16,920円 ( 18,612円 ) | 2日目 |
18,089円 ( 19,898円 ) | 2日目 |
18,089円 ( 19,898円 ) | 2日目 |
18,089円 ( 19,898円 ) | 2日目 |
15,194円 ( 16,713円 ) | 2日目 |
15,194円 ( 16,713円 ) | 2日目 |
15,194円 ( 16,713円 ) | 2日目 |
16,510円 ( 18,161円 ) | 2日目 |
16,510円 ( 18,161円 ) | 2日目 |
16,510円 ( 18,161円 ) | 2日目 |
17,902円 ( 19,692円 ) | 2日目 |
17,902円 ( 19,692円 ) | 2日目 |
17,902円 ( 19,692円 ) | 2日目 |
19,650円 ( 21,615円 ) | 2日目 |
19,650円 ( 21,615円 ) | 2日目 |
19,650円 ( 21,615円 ) | 2日目 |
16,776円 ( 18,454円 ) | 2日目 |
16,776円 ( 18,454円 ) | 2日目 |
16,776円 ( 18,454円 ) | 2日目 |
18,470円 ( 20,317円 ) | 2日目 |
18,470円 ( 20,317円 ) | 2日目 |
18,470円 ( 20,317円 ) | 2日目 |
詳細情報
基本情報
【特長】
・高さ8種類、幅6種類、奥行5種類の176サイズ、528機種のステップハンドル付の組立式システムケースです
・ステップハンドルは30°単位でロックし、耐荷重は25kgです
ご注意
- 当該シリーズにおいて、色仕様及び型番の変更がございます。詳細はこちら
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
ステップハンドル付システムケース MSNシリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qパネルセットに保護シートがついていますか。
A
フロントパネルには透明の保護シート、リアパネルには白色の保護シートがついています。
この商品を見た人は、こんな商品も見ています
アルミボックス・アルミケースカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
タカチ電機工業
【穴加工対応】アルミケース MBシリーズ
4.3通常価格(税別)：354円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
【穴加工対応】アルミ 固定サイズ コントロールボックス コの字 ローコスト XBシリーズ
4.5通常価格(税別)：725円～
通常出荷日:当日出荷可能在庫品1日目
ミスミ
【穴加工無料】アルミ フリーサイズ コの字型 軽量 ACHシリーズ
5通常出荷日:5日目
タカチ電機工業
ユニバーサルアルミサッシケース UCシリーズ
4.7通常価格(税別)：1,880円～
通常出荷日:当日出荷可能在庫品1日目～
タカチ電機工業
【穴加工対応】CU型万能ケース
4.5通常価格(税別)：1,741円～
通常出荷日:2日目
タカチ電機工業
FC型コントロールボックス
4.4通常価格(税別)：3,139円～
通常出荷日:当日出荷可能在庫品1日目～
タカチ電機工業
CF型傾斜コントロールボックス
4通常価格(税別)：2,345円～
通常出荷日:当日出荷可能在庫品1日目～
タカチ電機工業
コーナーガード付アルミケース EXPEシリーズ（EMCシールドタイプ）
4通常価格(税別)：2,123円～
通常出荷日:当日出荷可能在庫品1日目～
タカチ電機工業
カバー付アルミシャーシ Tシリーズ
0通常価格(税別)：941円～
通常出荷日:2日目
