本商品は型番の変更がございます。詳しくは商品情報欄の「新型番のご案内」をご確認ください。
本商品は2022年4月以降、追加で仕様変更がございます。詳しくはこちらをご覧ください。
＜仕様変更内容＞
カバー・シャーシ
・変更前：シルバー塗装　
・変更後：メタリックシルバー塗装（裏面導通処理）
ワッシャー
・変更前：あり
・変更後：なし

未確定：候補が6型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

新型番のご案内

旧型式	新型式
MBH100912	MBH10-9-12
MBH121016	MBH12-10-16
MBH151220	MBH15-12-20
MBH181423	MBH18-14-23
MBH211626	MBH21-16-26
MBH241829	MBH24-18-29

特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
　　　推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
　　　その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
　　　※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

側面に放熱穴が開いているのでホコリが入りにくい

構成部品

**新仕様**
照番	名称	個数	材質	色／表面処理
1	カバー	1	A1100P	メタリックシルバー塗装（裏面導通）
2	シャーシ	1	A1100P	メタリックシルバー塗装（裏面導通）
3	取付ビス	4	真ちゅう M3×5 トラスビス	ニッケルメッキ
3	ワッシャー	なし	-	-

※ カバー・シャーシ片面保護シート付。目立ちにくいのでご注意ください。

**旧仕様**
照番	名称	個数	材質	色／表面処理
1	カバー	1	A1100P	カラーアルミシルバー
2	シャーシ	1	A1100P	カラーアルミシルバー
3	取付ビス	4	真ちゅう M3×5 トラスビス	ニッケルメッキ
3	ワッシャー	4	真ちゅう M3 用平ワッシャー	ニッケルメッキ

※ カバー・シャーシ片面保護シート付。目立ちにくいのでご注意ください。

MBH外観寸法図

機種内容

旧型番	新型番	Ｗ	Ｈ	D	a	b	c	d	e	f	ｇ	ｈ	板厚	自重（ｇ）
MBH100912	MBH10-9-12	100	90	120	64.5	14	11.5	77	21.5	77	10	5	1	190
MBH121016	MBH12-10-16	120	100	160	71	14	14.5	91	20.5	119	10	5	1	265
MBH151220	MBH15-12-20	150	120	200	84	21	15.5	119	26.5	147	10	5	1.2	476
MBH181423	MBH18-14-23	180	140	230	104	21	16.5	147	20.5	189	10	5	1.2	655
MBH211626	MBH21-16-26	210	160	260	117	28	17.5	175	28.5	203	12	6	1.5	1,068
MBH241829	MBH24-18-29	240	180	290	137	28	18.5	203	22.5	245	12	6	1.5	1,354

放熱穴部詳細図

旧仕様

新仕様

放熱穴数

旧型番	新型番	カバー	シャーシ
MBH100912	MBH10-9-12	24個×2面	36個
MBH121016	MBH12-10-16	36個×2面	42個
MBH151220	MBH15-12-20	44個×2面	72個
MBH181423	MBH18-14-23	56個×2面	88個
MBH211626	MBH21-16-26	60個×2面	130個
MBH241829	MBH24-18-29	72個×2面	150個

型番リスト

表示件数

型番

外形寸法W 横(幅)	外形寸法H 縦(高さ)	外形寸法D 奥行(厚み)	設置	塗装色	代表規格	RoHS?	最小発注数量

100	90	120	屋内	シルバー	なし	-	1個
120	100	160	屋内	シルバー	なし	-	1個
150	120	200	屋内	シルバー	なし	-	1個
180	140	230	屋内	シルバー	なし	-	1個
210	160	260	屋内	シルバー	なし	-	1個
240	180	290	屋内	シルバー	なし	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,942円 ( 2,136円 )	在庫品1日目当日出荷可能
3,017円 ( 3,319円 )	在庫品1日目当日出荷可能
3,327円 ( 3,660円 )	在庫品1日目当日出荷可能
3,708円 ( 4,079円 )	在庫品1日目当日出荷可能
5,422円 ( 5,964円 )	在庫品1日目当日出荷可能
6,574円 ( 7,231円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

放熱穴を配置し、空気の流れを考慮したアルミボックス。
【特長】
・放熱穴付アルミケース。
・空気の流れを考慮し、カバー下側（両面）とシャーシ上側（片面）に放熱穴を配置。
・側面に放熱穴が開いているのでホコリが入りにくい設計。
【用途】
・測定器・電源装置・コントロールボックス等。

ご注意

本商品は型番の変更がございます。詳しくは商品情報欄の「新型番のご案内」をご確認ください。
本商品は2022年4月以降、追加で仕様変更がございます。詳しくはこちらをご覧ください。
＜仕様変更内容＞
カバー・シャーシ
・変更前：シルバー塗装　
・変更後：メタリックシルバー塗装（裏面導通処理）
ワッシャー
・変更前：あり
・変更後：なし

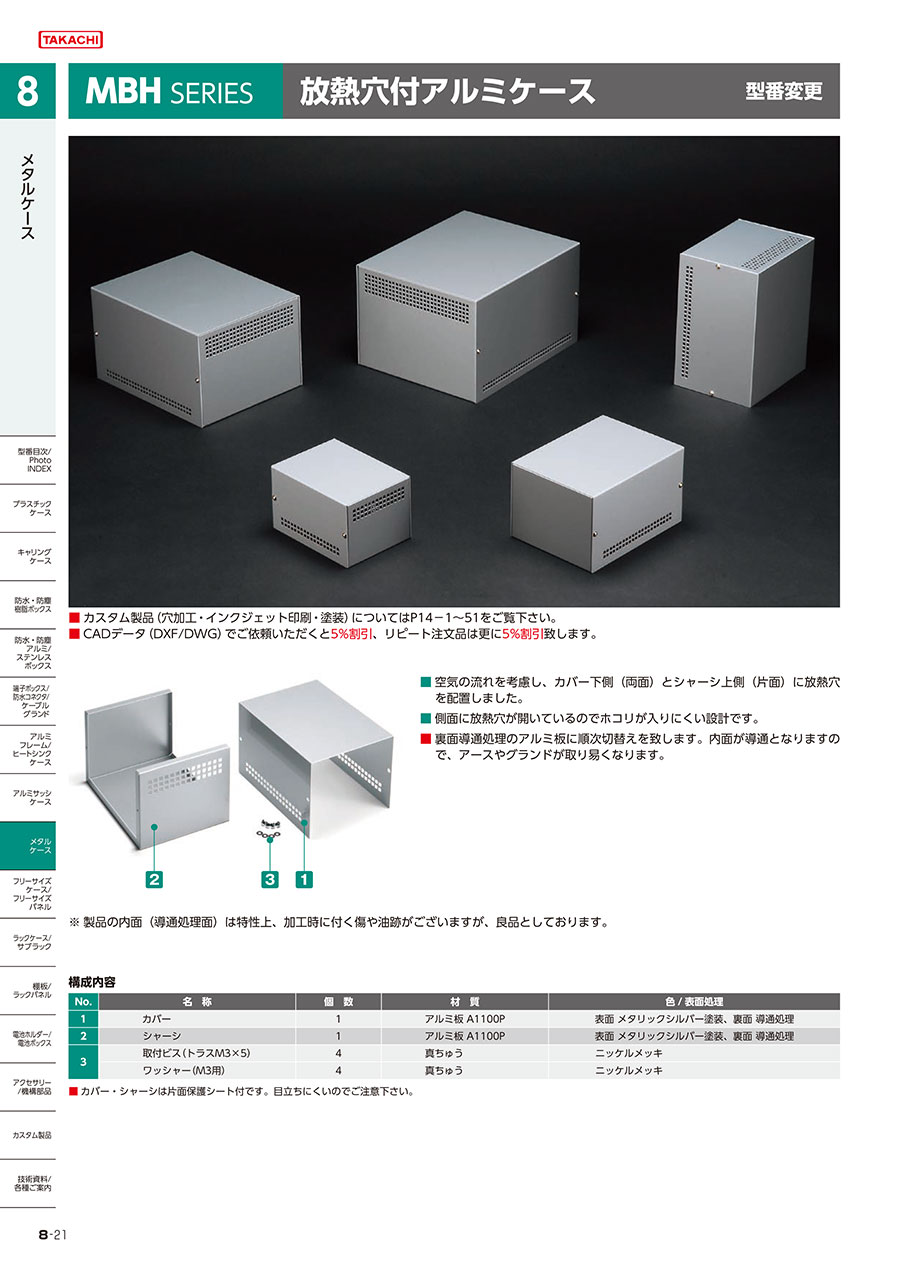

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

日東工業
【穴加工対応】CH形ボックス（防塵パッキン付）
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷
日東工業
【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ200mm
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷
日東工業
【穴加工対応】CF形ボックス（防水・防塵構造）
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
