HYRシリーズ 縦型ヒートシンク式ラックケース
- 通常単価(税別)
- 14,473円～39,469円
- 税込単価
- 15,920円～43,416円
通常出荷日：2日目
【特長】・奥行（D）寸法330mmサイズ、高さ（H）寸法44、177mmを追加し計8サイズになりました...
詳細を確認未確定：候補が16型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
熱対策を考慮した縦型ヒートシンク形状のラックケース
デザイン性に優れた自然空冷ケース。
製品仕様
構成写真
| 照番 | 名称 | 個数 | 材質 | 色／表面処理 |
|---|---|---|---|---|
| 1 | ヒートシンク側板 | 2 | A6063S-T5 | シルバーアルマイト・ブラックアルマイト |
| 2 | フロントパネル | 1 | A6063S-T5 | HLシルバーアルマイト・HLブラックアルマイト |
| 3 | リアパネル | 1 | A6063S-T5 | HLシルバーアルマイト・HLブラックアルマイト |
| 4 | 天底板 | 2 | A1050P t2.0 | HLシルバーアルマイト・HLブラックアルマイト |
| 5 | 固定金具 | 4 | SPCC t1.6 | 三価クロメート |
| 6 | ゴム足 | 4 | ポリウレタン | ブラック |
構成内容
※HL＝ヘアライン処理

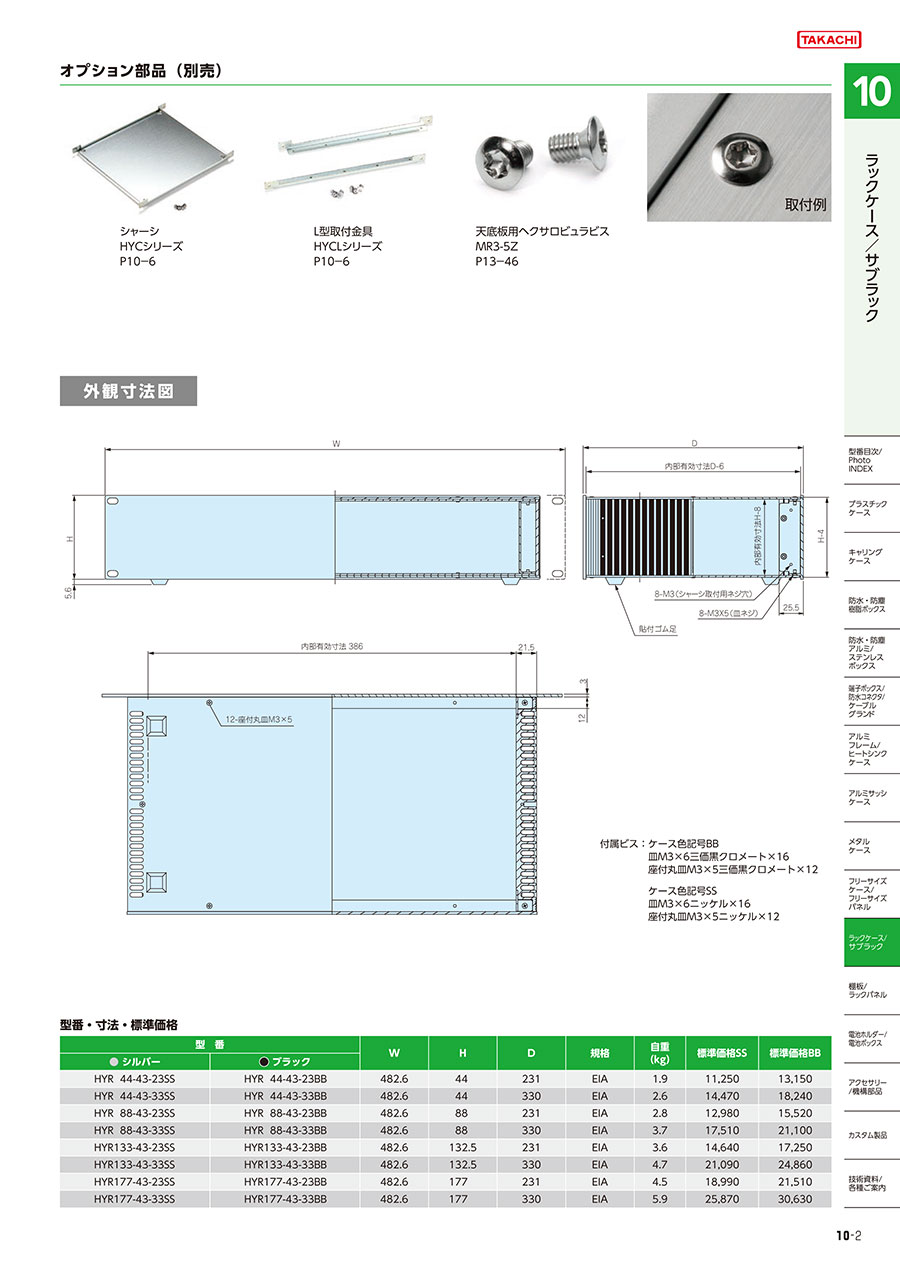

HYRシリーズ 縦型ヒートシンク式ラックケースの外形図と寸法について
（単位：mm）
HYRシリーズ 縦型ヒートシンク式ラックケースの寸法図
（単位：mm）
正面図
（単位：mm）
側面図
（単位：mm）
| 型番 | W | H | D | 規格 | 自重 （kg） | |
|---|---|---|---|---|---|---|
| シルバー | ブラック | |||||
| HYR44-43-23SS | HYR44-43-23BB | 482.6 | 44 | 231 | EIA | 1.9 |
| HYR44-43-33SS | HYR44-43-33BB | 482.6 | 44 | 330 | EIA | 2.6 |
| HYR88-43-23SS | HYR88-43-23BB | 482.6 | 88 | 231 | EIA | 2.8 |
| HYR88-43-33SS | HYR88-43-33BB | 482.6 | 88 | 330 | EIA | 3.7 |
| HYR133-43-23SS | HYR133-43-23BB | 482.6 | 133 | 231 | EIA | 3.6 |
| HYR133-43-33SS | HYR133-43-33BB | 482.6 | 133 | 330 | EIA | 4.7 |
| HYR177-43-23SS | HYR177-43-23BB | 482.6 | 177 | 231 | EIA | 4.5 |
| HYR177-43-33SS | HYR177-43-33BB | 482.6 | 177 | 330 | EIA | 5.9 |
縦型ヒートシンクケースHYRシリーズの主な特長
【優れた放熱性】
・ヒートシンク部は表面積が大きくなる波打形状。
・放熱効果を最大限に発揮できる形状となっている。
・オーディオアンプ・電源装置・産業用コンピュータなど発熱の多い機器に最適。
【奥行（D寸法）増加】
・奥行（D寸法）が従来の231mmに加えて330mmを新たに追加。
【高さ（H寸法）増加】
・高さ（H寸法）は44mm（1U）、177mm（4U）が追加し、4サイズの高さが選択可能。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
16,660円 ( 18,326円 ) | 2日目 |
14,473円 ( 15,920円 ) | 2日目 |
23,120円 ( 25,432円 ) | 2日目 |
19,653円 ( 21,618円 ) | 2日目 |
18,955円 ( 20,851円 ) | 2日目 |
16,725円 ( 18,398円 ) | 2日目 |
27,029円 ( 29,732円 ) | 2日目 |
23,417円 ( 25,759円 ) | 2日目 |
22,931円 ( 25,224円 ) | 2日目 |
20,113円 ( 22,124円 ) | 2日目 |
31,824円 ( 35,006円 ) | 2日目 |
27,406円 ( 30,147円 ) | 2日目 |
27,442円 ( 30,186円 ) | 2日目 |
24,405円 ( 26,846円 ) | 2日目 |
37,783円 ( 41,561円 ) | 2日目 |
39,469円 ( 43,416円 ) | 2日目 |
詳細情報
基本情報
【特長】
・奥行（D）寸法330mmサイズ、高さ（H）寸法44、177mmを追加し計8サイズになりました。
・デザイン性に優れ、表面処理は高級感あるヘアライン処理をしています。
・熱対策を考慮した縦型ヒートシンク形状の自然空冷ケースです。
・アルミ押出材の非常に頑丈なケースです。
・構成部品が少なく、組立てやすい構造です。
お手持ちの穴加工図面で特注見積もお受けします！
下記窓口へ穴加工図面を送付ください。
推奨データ：PDF、CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応は特注窓口にてご相談ください。
ミスミボックス特注見積センター：box@misumi.co.jp
下記窓口へ穴加工図面を送付ください。
推奨データ：PDF、CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応は特注窓口にてご相談ください。
ミスミボックス特注見積センター：box@misumi.co.jp
