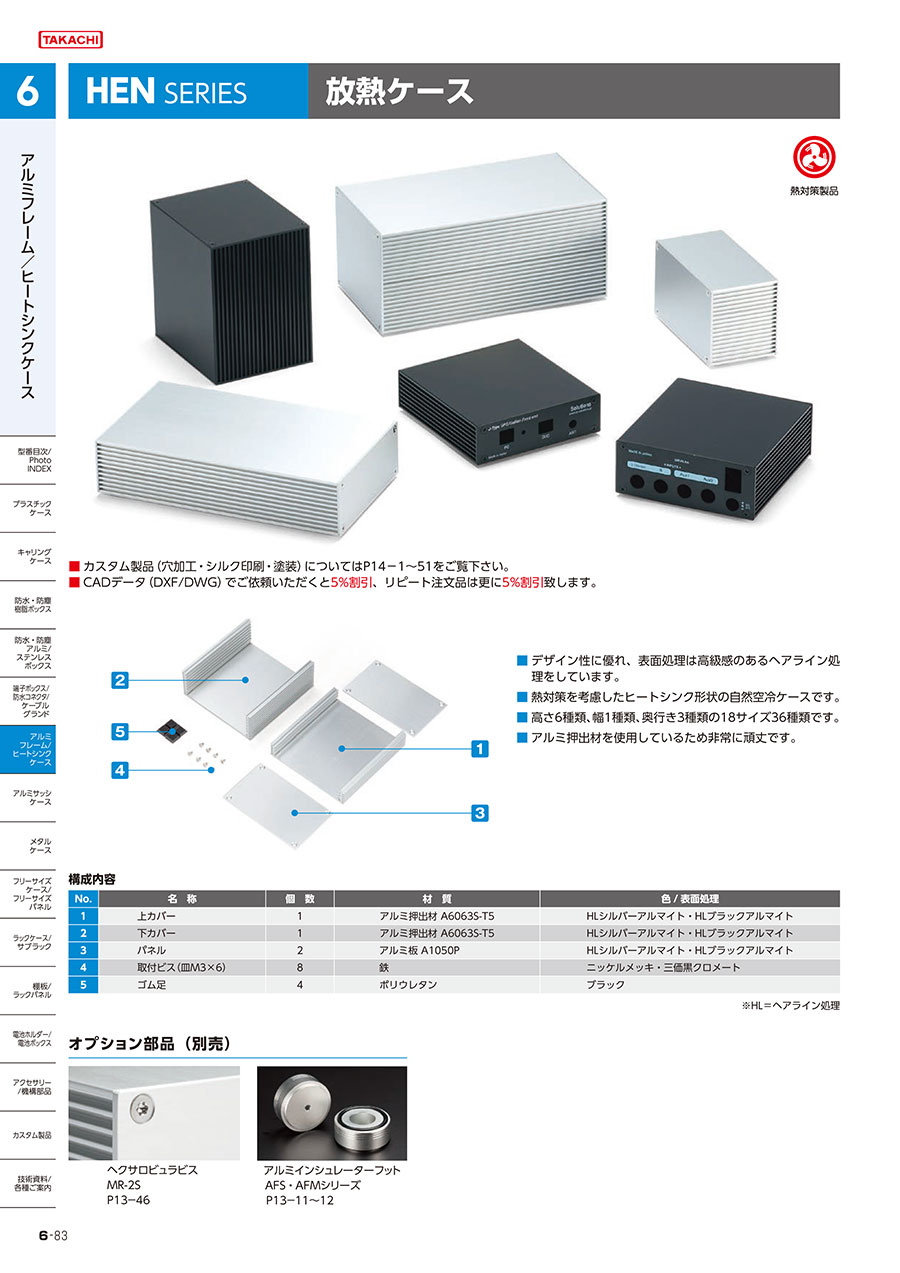

デザイン性に優れ、表面はヘアライン処理を施した放熱ケース

構成部品

照番	名称	個数	材質	色／表面処理
1	上カバー	1	A6063S－T5	HLシルバーアルマイト・HLブラックアルマイト
2	下カバー	1	A6063S－T5	HLシルバーアルマイト・HLブラックアルマイト
3	パネル	2	A1050P t2.0	HLシルバーアルマイト・HLブラックアルマイト
4	取付ビス	8	鉄サラ M3×6	ニッケルメッキ・三価黒クロメート
5	ゴム足（単品型番SJ-P5008）	4	ポリウレタン	ブラック

HL : ヘアライン処理

HEN外観寸法図

HEN外観寸法図。

HENカバーの外観寸法図。

製品仕様

カバー	D－4	熱抵抗値（℃／W）
①	56	6.7
	116	3.6
	196	2.1
②	56	5
	116	2.6
	196	1.5
③	56	3.3
	116	1.7
	196	0.93

熱抵抗値は、フィンが地面に垂直、温度上昇60℃の時の値。

部品内容

色記号	上下カバー	パネル
S	HLシルバーアルマイト	HLシルバーアルマイト
B	HLブラックアルマイト	HLブラックアルマイト

機種内容

型番	W	H	D	パネル（W）	パネル（H）	a	b	c	カバー	自重（g）
HEN110206□	111.2	21.4	60	112	21.9	99.2	13.4	16.4	①×2枚	143
HEN110212□	111.2	21.4	120	112	21.9	99.2	13.4	16.4		258
HEN110220□	111.2	21.4	200	112	21.9	99.2	13.4	16.4		411
HEN110306□	111.2	32.5	60	112	33.0	99.2	24.5	27.5	①×1枚 ②×1枚	179
HEN110312□	111.2	32.5	120	112	33.0	99.2	24.5	27.5		311
HEN110320□	111.2	32.5	200	112	33.0	99.2	24.5	27.5		488
HEN110406□	111.2	43.6	60	112	44.1	99.2	35.6	38.6	②×2枚	215
HEN110412□	111.2	43.6	120	112	44.1	99.2	35.6	38.6		365
HEN110420□	111.2	43.6	200	112	44.1	99.2	35.6	38.6		565
HEN110506□	111.2	54.7	60	112	55.2	99.2	46.7	49.7	①×1枚 ③×1枚	250
HEN110512□	111.2	54.7	120	112	55.2	99.2	46.7	49.7		417
HEN110520□	111.2	54.7	200	112	55.2	99.2	46.7	49.7		640
HEN110606□	111.2	65.8	60	112	66.3	99.2	57.8	60.8	②×1枚 ③×1枚	286
HEN110612□	111.2	65.8	120	112	66.3	99.2	57.8	60.8		471
HEN110620□	111.2	65.8	200	112	66.3	99.2	57.8	60.8		717
HEN110806□	111.2	88.0	60	112	88.5	99.2	80.8	83.0	③×2枚	358
HEN110812□	111.2	88.0	120	112	88.5	99.2	80.8	83.0		577
HEN110820□	111.2	88.0	200	112	88.5	99.2	80.8	83.0		869

ご注文の際は必ず型番末尾□に色記号をつけてください。

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

外形寸法H 縦(高さ)	外形寸法D 奥行(厚み)	塗装色	RoHS?	最小発注数量

32.5	60	ブラック	10	1個
32.5	60	シルバー	10	1個
32.5	120	ブラック	10	1個
32.5	120	シルバー	10	1個
32.5	200	ブラック	10	1個
32.5	200	シルバー	-	1個
43.6	60	ブラック	10	1個
43.6	60	シルバー	10	1個
43.6	120	ブラック	10	1個
43.6	120	シルバー	10	1個
43.6	200	ブラック	10	1個
43.6	200	シルバー	10	1個
54.7	60	ブラック	10	1個
54.7	120	ブラック	10	1個
54.7	120	シルバー	10	1個
54.7	200	ブラック	10	1個
54.7	200	シルバー	10	1個
65.8	60	ブラック	10	1個
65.8	60	シルバー	10	1個
65.8	120	ブラック	10	1個
65.8	120	シルバー	10	1個
65.8	200	ブラック	10	1個
65.8	200	シルバー	10	1個
88	120	シルバー	10	1個
88	200	シルバー	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,220円 ( 3,542円 )	2日目
3,220円1,448円 ( 1,593円 )	在庫品1日目当日出荷可能
3,680円 ( 4,048円 )	2日目
3,680円 ( 4,048円 )	2日目
4,370円3,277円 ( 3,605円 )	在庫品1日目当日出荷可能
4,370円 ( 4,807円 )	2日目
3,350円 ( 3,685円 )	2日目
3,350円 ( 3,685円 )	2日目
3,870円 ( 4,257円 )	2日目
3,870円 ( 4,257円 )	2日目
4,610円2,067円 ( 2,274円 )	在庫品1日目当日出荷可能
4,610円3,457円 ( 3,803円 )	在庫品1日目当日出荷可能
3,530円 ( 3,883円 )	2日目
4,130円 ( 4,543円 )	2日目
4,130円 ( 4,543円 )	2日目
4,990円 ( 5,489円 )	2日目
4,990円 ( 5,489円 )	2日目
3,680円 ( 4,048円 )	2日目
3,680円 ( 4,048円 )	2日目
4,310円 ( 4,741円 )	2日目
4,310円 ( 4,741円 )	在庫品1日目当日出荷可能
5,240円 ( 5,764円 )	2日目
5,240円 ( 5,764円 )	2日目
4,730円 ( 5,203円 )	2日目
5,820円 ( 6,402円 )	2日目

詳細情報

基本情報

基本情報

頑丈で熱対策を考慮したヒートシンク形状のアルミボックス。
【特長】
・熱対策を考慮したヒートシンク形状の自然空冷ケースです。
・デザイン性に優れ、表面処理は高級感のあるヘアライン処理をしています。
・高さ6種類、幅1種類、奥行き3種類の18サイズ36種類です。
・アルミ押出材を使用しているため非常に頑丈です。
【用途】
・ファンレスPC、パワーアンプ、電源装置などに最適。
