タカチ電機工業

GA型防水・防塵ABS樹脂ボックス

GA型防水・防塵ABS樹脂ボックス GA8-8-6
  • 一部SALE 2026/03/31まで
  • 当日出荷可能
通常単価(税別)
1,493円970円
税込単価
1,642円1,067円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

BCAS型防水・防塵プルボックス

タカチ電機工業

BCAS型防水・防塵プルボックス
4.4
通常価格(税別)： 949円 (税込価格：1,044円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

【穴加工対応】SPCM型防水・防塵ポリカーボネートボックス

タカチ電機工業

【穴加工対応】SPCM型防水・防塵ポリカーボネートボックス
4.5
通常価格(税別)： 1,749円 (税込価格：1,924円)

通常出荷日：2 日目 ～

豊富なバリエーションと室内使用に調和するホワイトアイボリー色のプラボックス。【...

詳細情報を確認する

型番:

GA8-8-6
解除
数量：
－閉じる

GA8-8-6の仕様・寸法情報

端子台有無
端子台無し
材質
樹脂
サイズ
固定サイズ
外形寸法W 横(幅)
80
外形寸法H 縦(高さ)
55
外形寸法D 奥行(厚み)
82
穴加工対応
特注のみ対応
形状
指定なし
設置
屋内
基板・中板
無
保護機能（耐環境性）
IP54
塗装色
ホワイトアイボリー
代表規格
なし
RoHS?
10

商品仕様


特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
　　　推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
　　　その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
　　　※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp


製品仕様

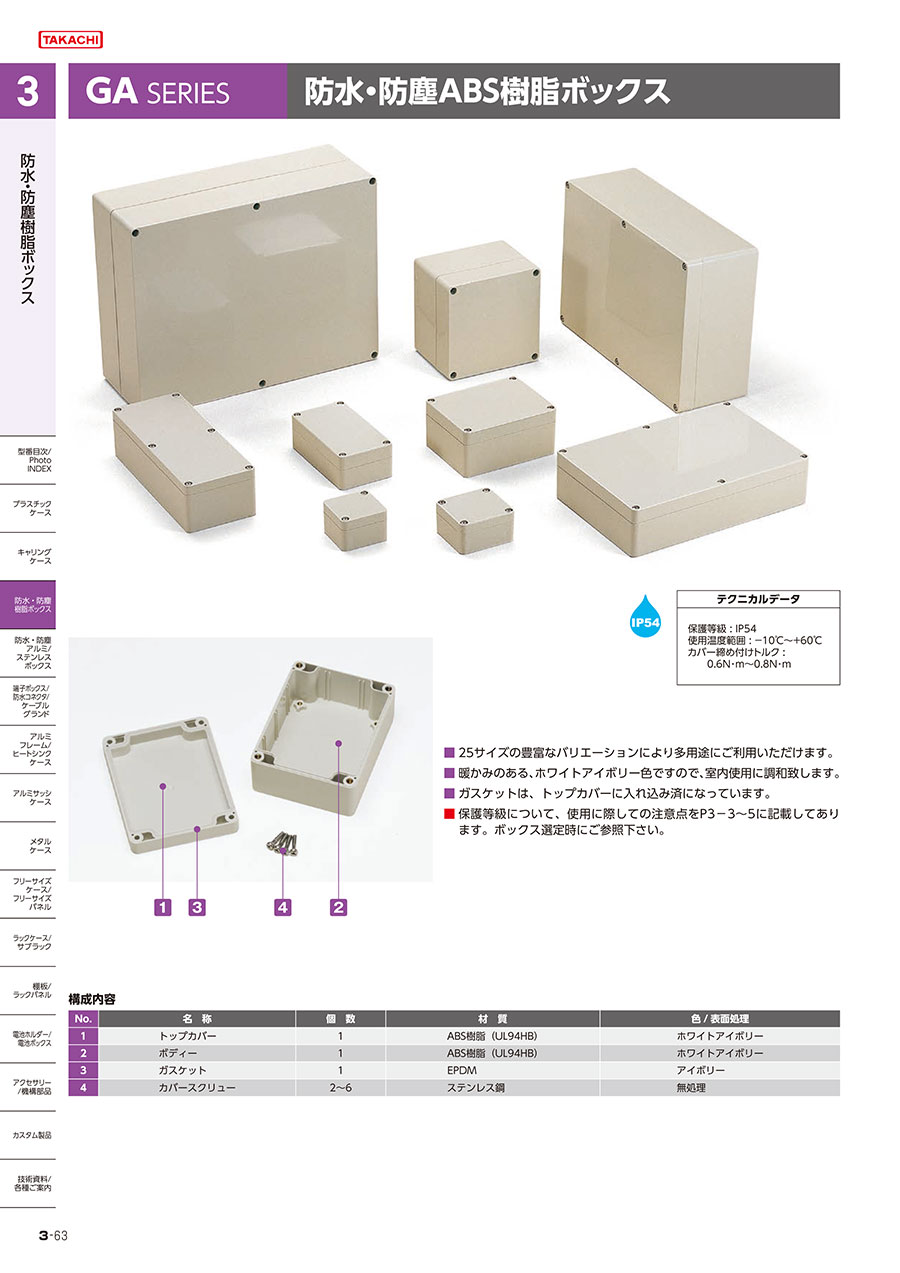

防水・防塵ABSボックス GAシリーズの外観

温度範囲 : -10℃～+60℃。
締め付けトルク : 0.6N･m～0.8N･m（6㎏f･cm～8㎏f･cm）。


防水・防塵ABSボックス GAシリーズの構成

構成部品

照番名称個数材質色／表面処理
1トップカバー1ABSホワイトアイボリー
2ボディー1ABSホワイトアイボリー
3ガスケット1EPDMアイボリー
4カバースクリュー2～6ステンレス鋼無処理

機種内容

型番WDH自重（g）外部取付足対応型番
GA5－5－452503538DFL－2
GA6－6－464583556DFL－1
GA12－7－41156540103
GA12－7－61156555126
GA8－8－6808255119
GA9－12－69011555156
GA9－12－89011580182
GA12－12－612012060213DFL－2
GA12－12－912012090264
GA8－16－68016056190DFL－1
GA8－16－98016085238
GA16－16－616016060316DFL－2
GA16－16－916016090376
GA12－17－612117155245DFL－1
GA12－17－812117180315
GA8－20－68019555216DFL－2
GA12－20－812020075348
GA15－22－614622255368DFL－1
GA15－22－814622275431
GA16－24－916024090543CK－34Z●注1
GA16－24－12160240120674
GA19－27－1018526595673DFL－2
GA23－30－923130187904DFL－1
GA23－30－11231301112.51,053
GA20－36－152003601501,377CK－35Z●注2

GA外観寸法図

型番 : GA5 - 5 - 4の外観寸法図

付属カバースクリュー FRG-5S×2。 取付足は2個のみ取付可能。

付属カバースクリュー FRG-5S×2。
取付足は2個のみ取付可能。

型番 : GA6 - 6 - 4の外観寸法図

付属カバースクリュー FRG-5S×4 取付足は2個のみ取付可能

付属カバースクリュー FRG-5S×4。
取付足は2個のみ取付可能。

型番 : GA12 - 7 - 4、GA12 - 7 - 6の外観寸法図

付属カバースクリュー FRG-5S×4 取付足は2個のみ取付可能

付属カバースクリュー FRG-5S×4。
取付足は2個のみ取付可能。


型番Habc
GA12－7－4402572.5
GA12－7－655407.53

型番 : GA8 - 8 - 6の外観寸法図

付属カバースクリュー FRG-5S×4

付属カバースクリュー FRG-5S×4。

型番 : GA8 - 16 - 6の外観寸法図

付属カバースクリュー FRG-5S×4

付属カバースクリュー FRG-5S×4。

型番 : GA8 - 16 - 9の外観寸法図

付属カバースクリュー FRG-5S×4

付属カバースクリュー FRG-5S×4。

型番 : GA9 - 12 - 6の外観寸法図

付属カバースクリュー FRG-5S×4

付属カバースクリュー FRG-5S×4。

型番 : GA9 - 12 - 8の外観寸法図

付属カバースクリュー　FRG-5S×4

付属カバースクリュー　FRG-5S×4。

型番 : GA12 - 12 - 6、GA12 - 12 - 9、GA16 - 16 - 6、GA16 - 16 - 9の外観寸法図

付属カバースクリュー FRG-5S×4

付属カバースクリュー FRG-5S×4。


型番WDHa
GA12－12－61201206030
GA12－12－91201209060
GA16－16－61601606030
GA16－16－91601609060

型番 : GA12 - 17 - 6、GA12 - 17 - 8の外観寸法図

付属カバースクリュー FRG-5S×4

付属カバースクリュー FRG-5S×4。


型番H
GA12－17－655
GA12－17－880

型番 : GA8 - 20 - 6の外観寸法図

付属カバースクリュー FRG-5S×6

付属カバースクリュー FRG-5S×6。

型番 : GA12 - 20 - 8の外観寸法図

付属カバースクリュー FRG-5S×4



付属カバースクリュー FRG-5S×4。



型番 : GA15 - 22 - 6、GA15 - 22 - 8の外観寸法図

付属カバースクリュー FRG-5S×6

付属カバースクリュー FRG-5S×6。


型番H
GA12－17－655
GA12－17－880

型番 : GA16 - 24 - 9の外観寸法図

付属カバースクリュー FRG-5S×6

付属カバースクリュー FRG-5S×6。

型番 : GA16 - 24 - 12の外観寸法図

付属カバースクリュー FRG-5S×6

付属カバースクリュー FRG-5S×6。

型番 : GA19 - 27 - 10の外観寸法図

付属カバースクリュー FRG-5L×6

付属カバースクリュー FRG-5L×6。

型番 : GA23 - 30 - 9の外観寸法図

付属カバースクリュー FRG-5L×6

付属カバースクリュー FRG-5L×6。

型番 : GA23 - 30 - 11の外観寸法図

付属カバースクリュー FRG-5L×6

付属カバースクリュー FRG-5L×6。

型番 : GA20 - 36 - 15の外観寸法図

付属カバースクリューFRG-5L×6

付属カバースクリューFRG-5L×6。

型番リスト

表示件数
  • 1
    • 型番
    GA8-8-6

    外形寸法W 横(幅)

    外形寸法H 縦(高さ)

    外形寸法D 奥行(厚み)

    		RoHS?最小発注数量
    80
    55
    82
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,493円970円
    ( 1,067円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    豊富なバリエーションと室内使用に調和するホワイトアイボリー色のプラボックス。
    【特長】
    ・25サイズの豊富なバリエーションにより多用途にご利用いただけます。
    ・暖かみのある、ホワイトアイボリー色ですので、室内使用に調和致します。
    ・ガスケットは、トップカバーに入れ込み済になっています。
    【用途】
    ・FA・制御、電設工事、通信機器など様々な用途に使用可能。

    カタログ

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    GA型防水・防塵ABS樹脂ボックスの型番GA8-8-6のページです。 型番GA8-8-6に関する仕様情報を記載しております。
    GA型防水・防塵ABS樹脂ボックスのレビュー
    4.7平均満足度：4.78件のレビュー
    船舶用機器
    5
    満足度：5.02019/04/03
    防水用途で使用しました。 船の中で使うため加工性と防水性能が求められます。 GPSアンテナや電子コンパスに最適です。...もっと読む
    1人が参考にしています。
    タッチパネル用
    5
    満足度：5.02018/07/30
    タカチのボックスは安価でバリエーション豊富で気に入ってます。GA23-30-9はキーエンスVT5-W10にジャストサイズ...もっと読む
    1人が参考にしています。
    機械設備のコンソール用
    4
    満足度：4.02018/03/31
    配線用穴、操作パネルの角抜き加工をしましたが 成形のひけも少なく、材質も安定しているので加工もしやすいです。
    1人が参考にしています。
    スイッチボックスに使用しています
    5
    満足度：5.02022/05/25
    今回、電源用のスイッチボックスとして使用しています。穴加工サービスはこのメーカーに依頼しています。このメーカー品は他の類...もっと読む
    0人が参考にしています。
    社内設備に使用しています
    5
    満足度：5.02022/02/09
    社内設備に使用しています。設置型のバフ研磨機は持っていましたが、いろいろな場所で使用出来るように、移動式バフ研磨ユニット...もっと読む
    0人が参考にしています。
