タカチ電機工業

CH型コントロールボックス

Name: CH型コントロールボックス
Brand: タカチ電機工業
SKU: 222000229144
Rating: 4.6 (3 reviews)

カタログ |

一部SALE 2025/12/26まで
一部当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（3件）

通常単価(税別): 3,260円～12,430円特別価格

税込単価: 3,586円～13,673円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タカチ電機工業

【穴加工対応】アルミケース MBシリーズ

4.3

通常価格(税別)： 354円 (税込価格：389円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タカチ電機工業

【穴加工対応】CU型万能ケース

4.5

通常価格(税別)： 1,741円 (税込価格：1,915円)

通常出荷日：2 日目

【特長】・アルミダイキャストとアルミ押出材を使用していますので強度があり、スッ...

詳細情報を確認する

端子台有無
端子台無し
材質
アルミ
サイズ
固定サイズ
穴加工対応
特注のみ対応
形状
パネル型
設置
屋内
基板・中板
無
保護機能（耐環境性）
無
代表規格
なし

未確定：候補が29型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

製品仕様変更のお知らせ

特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
　　　推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
　　　その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
　　　※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

コントロールボックス CHシリーズの構成

構成部品

照番	名称	個数	材質	色／表面処理
1	側板	2	ADC12	ブラック・メタリックグレー/粉体塗装
2	フレーム	2	A6063S－T5	ブラック・シルバーアルマイト
3	ハメ込みパネル	1	A1100P t1.5	カラーアルミブラック
3	ハメ込みパネル	1	A1050P t1.5	HL シルバーアルマイト
4	ネジ止めパネル	1	A1100P t1.5	カラーアルミブラック
4	ネジ止めパネル	1	A1050P t1.5	HL シルバーアルマイト
5	取付ビス	1set	鉄	三価黒クロメート・ニッケルメッキ
－	アースビス	2（CH7のみ）	鉄	銅メッキ
6	ゴム足（単品型番B-P41～P43）	4	合成ゴム	ブラック

※ ハメ込みパネル・ネジ止めパネルは片面保護シート付。目立ちにくいのでご注意ください。
※ HL : ヘアライン処理。

コントロールボックス CHシリーズのカラー変更
側板を高膜厚で耐久性に優れた粉体塗装に変更。従来のグレー色はより高級感のあるメタリックグレー色に変更。

製品仕様

色記号	側板	フレーム	パネル
BBP	ブラック	ブラック	ブラック
GSP	メタリックグレー	シルバー	シルバー

機種内容

※ご注文の際は必ず型番末尾□に色記号をつけてください。

型番	W	H	D	a	ゴム足	自重（kg）
CH4−7−10□	70	36.5	100.5	60	B−P41	0.15
CH4−10−10□	100	36.5	100.5	90	B−P41	0.20
CH4−15−10□	150	36.5	100.5	140	B−P42	0.27
CH4−20−10□	200	36.5	100.5	190	B−P42	0.35
CH4−25−10□	250	36.5	100.5	240	B−P42	0.42
CH6−8−14□	80	55	140	68	B−P41	0.25
CH6−11−14□	110	55	140	98	B−P42	0.31
CH6−16−14□	160	55	140	148	B−P42	0.41
CH6−22−14□	220	55	140	208	B−P42	0.53
CH6−29−14□	290	55	140	278	B−P42	0.67
CH7−9−17□	90	65.5	168.5	74	B−P43	0.50
CH7−12−17□	120	65.5	168.5	104	B−P43	0.58
CH7−17−17□	170	65.5	168.5	154	B−P43	0.72
CH7−25−17□	250	65.5	168.5	234	B−P43	0.94
CH7−33−17□	330	65.5	168.5	314	B−P43	1.16
CH8−15−23□	150	75	230	134	B−P43	0.74
CH8−25−23□	250	75	230	234	B−P43	1.06
CH8−33−23□	330	75	230	314	B−P43	1.31
CH8−43−23□	430	75	230	414	B−P43	1.63

CH外観寸法図

CH4-□-10・CH6-□-14シリーズの外観寸法図

（　）内の数値は、CH4-□-10シリーズの数値。
付属ビス : M3×5座付丸皿三価黒クロメート×4、M3×5座付丸皿ニッケル×4、M3×10皿三価黒クロメート×8、M3×10皿ニッケルメッキ×8

CH7-□-17シリーズの外観寸法図

付属ビス : M3×5座付丸皿三価黒クロメート×4、M3×5座付丸皿ニッケル×4、M4×12皿三価黒クロメート×8、M4×12皿ニッケルメッキ×8

CH8-□-23シリーズの外観寸法図

付属ビス : M3×5座付丸皿三価黒クロメート×4、M3×5座付丸皿ニッケル×4、M4×12皿三価黒クロメート×8、M4×12皿ニッケルメッキ×8

CH 構成部品図

CH4-□-10側板の構成部品図

CH6-□-14側板の構成部品図

CH7-□-17側板の構成部品図

CH8-□-23側板の構成部品図

部品内容

仕様	材質	色／表面処理
BBP	ADC12	ブラック/粉体塗装
GSP	ADC12	メタリックグレー/粉体塗装

CH 構成部品図

CH4-□-10フレームの構成部品図

CH6-□-14フレームの構成部品図

CH7-□-17フレームの構成部品図

CH8-□-23フレームの構成部品図

部品内容

仕様	材質	色／表面処理
BBP	A6063S－T5	ブラックアルマイト
GSP	A6063S－T5	シルバーアルマイト

ケース型番	l
CH4－7－10	60
CH4－10－10	90
CH4－15－10	140
CH4－20－10	190
CH4－25－10	240
CH6－8－14	68
CH6－11－14	98
CH6－16－14	148
CH6－22－14	208
CH6－29－14	278
CH7－9－17	74
CH7－12－17	104
CH7－17－17	154
CH7－25－17	234
CH7－33－17	314
CH8－15－23	134
CH8－25－23	234
CH8－33－23	314
CH8－43－23	414

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

外形寸法W 横(幅)	外形寸法H 縦(高さ)	外形寸法D 奥行(厚み)	塗装色	RoHS?	最小発注数量

70	36.5	100.5	ブラック	10	1個
100	36.5	100.5	ブラック	10	1個
100	36.5	100.5	グレー/シルバー	10	1個
250	36.5	100.5	ブラック	10	1個
250	36.5	100.5	グレー/シルバー	10	1個
80	55	140	ブラック	10	1個
80	55	140	グレー/シルバー	-	1個
110	55	140	ブラック	10	1個
110	55	140	グレー/シルバー	10	1個
160	55	140	ブラック	10	1個
160	55	140	グレー/シルバー	10	1個
220	55	140	ブラック	10	1個
290	55	140	ブラック	10	1個
290	55	140	グレー/シルバー	10	1個
90	65.5	168.5	ブラック	10	1個
90	65.5	168.5	グレー/シルバー	10	1個
120	65.5	168.5	ブラック	10	1個
120	65.5	168.5	グレー/シルバー	10	1個
170	65.5	168.5	ブラック	10	1個
170	65.5	168.5	グレー/シルバー	10	1個
330	65.5	168.5	ブラック	10	1個
330	65.5	168.5	グレー/シルバー	-	1個
150	75	230	ブラック	10	1個
150	75	230	グレー/シルバー	10	1個
250	75	230	ブラック	10	1個
250	75	230	グレー/シルバー	10	1個
330	75	230	ブラック	10	1個
430	75	230	ブラック	10	1個
430	75	230	グレー/シルバー	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,260円2,608円 ( 2,869円 )	在庫品1日目当日出荷可能
3,470円 ( 3,817円 )	2日目
3,585円 ( 3,944円 )	2日目
4,680円 ( 5,148円 )	2日目
4,817円 ( 5,299円 )	2日目
3,810円 ( 4,191円 )	2日目
3,846円2,307円 ( 2,538円 )	在庫品1日目当日出荷可能
4,130円2,061円 ( 2,267円 )	在庫品1日目当日出荷可能
4,130円 ( 4,543円 )	5日目
4,680円 ( 5,148円 )	2日目
4,680円2,525円 ( 2,778円 )	在庫品1日目当日出荷可能
5,220円 ( 5,742円 )	2日目
6,510円 ( 7,161円 )	2日目
6,510円3,247円 ( 3,572円 )	在庫品1日目当日出荷可能
4,960円 ( 5,456円 )	2日目
4,964円2,219円 ( 2,441円 )	在庫品1日目当日出荷可能
5,515円 ( 6,067円 )	2日目
5,515円 ( 6,067円 )	2日目
5,990円 ( 6,589円 )	2日目
5,990円4,783円 ( 5,261円 )	在庫品1日目当日出荷可能
8,410円 ( 9,251円 )	2日目
8,410円 ( 9,251円 )	2日目
6,910円 ( 7,601円 )	2日目
6,910円5,873円 ( 6,460円 )	在庫品1日目当日出荷可能
8,480円 ( 9,328円 )	2日目
8,480円7,208円 ( 7,929円 )	在庫品1日目当日出荷可能
10,310円 ( 11,341円 )	2日目
12,430円 ( 13,673円 )	2日目
12,430円 ( 13,673円 )	2日目

詳細情報

基本情報

基本情報

【特長】
・アルミダイキャストとアルミ押出材を使用していますので強度があり、スッキリしたデザインです。
・側板は塗膜強度に優れた粉体塗装です。
・パネル構造は、ねじ止めとハメ込みになっており、どちらでもフロントとして使えます。又、平板ですので加工が容易です。
・2種類の色仕様を揃えておりますので、用途に合わせてご利用下さい。
・貼付ゴム足ですので任意の位置に取付けできます。
【用途】
・制御機器用コントロールボックス、通信機器、測定器等に最適。

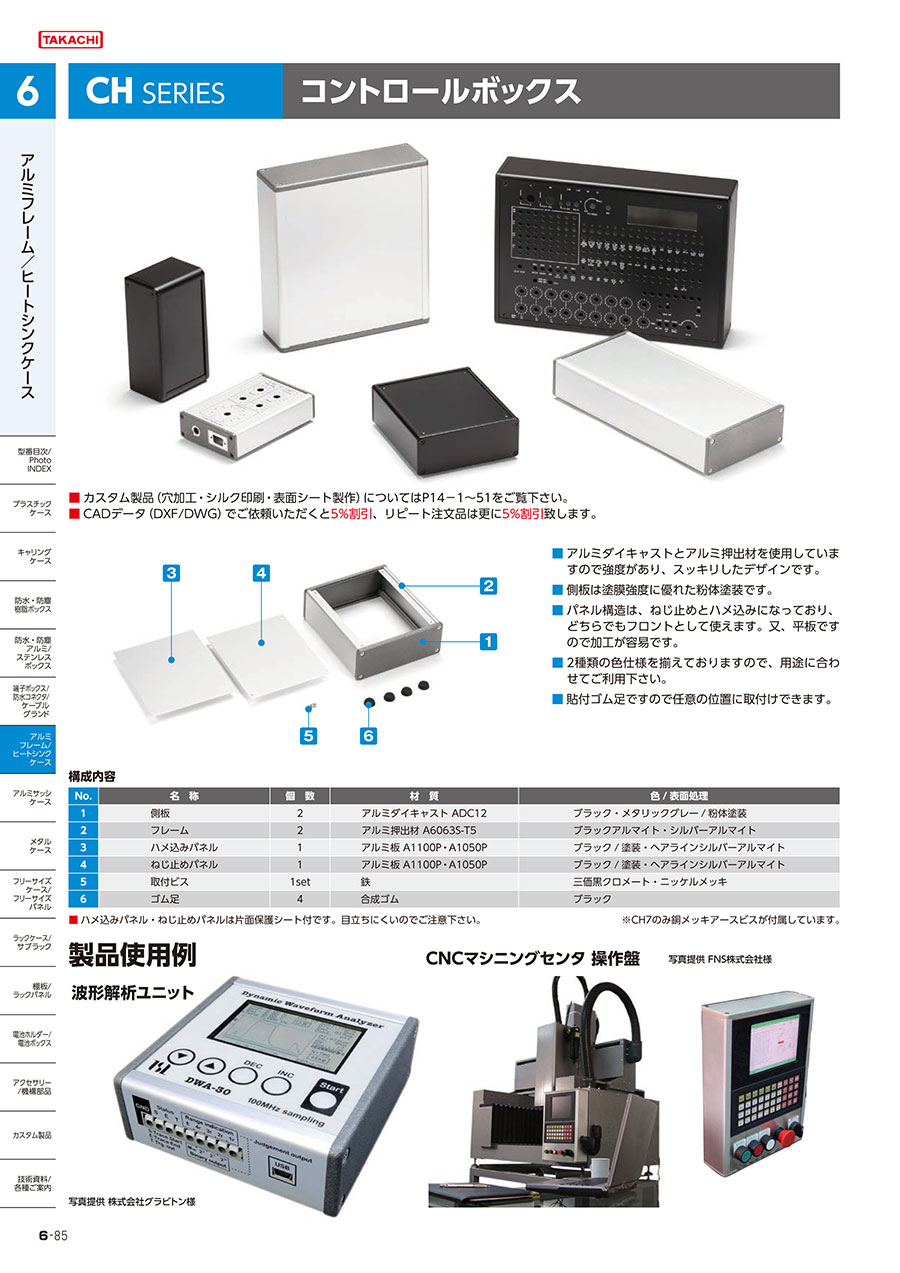

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

日東工業
【穴加工対応】CH形ボックス（防塵パッキン付）
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷
日東工業
【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ200mm
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷
日東工業
【穴加工対応】CF形ボックス（防水・防塵構造）
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

CH型コントロールボックスのレビュー

4.6平均満足度：4.63件のレビュー

星5
67%
星4
33%
星3
0%
星2
0%
星1
0%

装置制御用基板ケースとして

満足度：5.02019/12/03

装置制御用基板のケースとして利用しました。各面が分解可能で加工が容易、組み立てもしやすいです。剛性も高く満足しています。

0人が参考にしています。

制御装置用ボックス

満足度：5.02019/08/28

小型の制御装置用のボックスとして使用しています。六面全部が別々のパーツになっているのでパネルのコネクタ加工や組み込み配線...もっと読む

0人が参考にしています。

アンプなどのシャーシとして使用

満足度：4.02019/04/03

アルマイトが全面にされています、電子部品を納めるためには連続接地性を考えてケースを加工する必要があります。加工性は個...もっと読む

0人が参考にしています。
