タカチ電機工業

BCAS型防水・防塵プルボックス

BCAS型防水・防塵プルボックス
  • 一部SALE 2025/12/26まで
  • 一部当日出荷可能
この商品のFAQをみる（2件）
通常単価(税別)
949円～3,300円特別価格
税込単価
1,044円～3,630円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

GA型防水・防塵ABS樹脂ボックス

タカチ電機工業

GA型防水・防塵ABS樹脂ボックス
4.8
通常価格(税別)： 859円 (税込価格：945円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SPCP型防水・防塵ポリカーボネートボックス

タカチ電機工業

SPCP型防水・防塵ポリカーボネートボックス
4.7
通常価格(税別)： 1,387円 (税込価格：1,526円)

通常出荷日：在庫品1日目

保護等級IP65でビス止めタイプ小型防水プラボックスです。【特長】・ポリウレタ...

詳細情報を確認する

ご注意

  • 商品型番（１）【BCAS202016Ｇ】、（２）【BCAS202019G】について、仕様変更がございました、詳細はこちらをご確認ください 。
  • 商品の一部に仕様変更がございます。詳細はこちらをご確認ください。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が39型番あります。
数量：

商品仕様


特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
　　　推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
　　　その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
　　　※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp


製品仕様

防水・防塵プルボックスの外観

防水・防塵プルボックスの外観

テクニカルデータ

  • 保護等級：IP65
  • 使用温度範囲：-10℃～＋60℃
  • 締め付けトルク：1N・m～1.5N・m
    BCAS050604G、BCAS050605G（のみ1N・m）
※構成内容1、2、3、4、5

※構成内容1、2、3、4、5

ガイドマーク

ガイドマーク

※機種内容（W×D×H）

※機種内容（W×D×H）

構成部品

No.名称個数材質色/表面処理
1トップカバー1ABS樹脂（UL94HB）ホワイトグレー
2ボディー1ABS樹脂（UL94HB）ホワイトグレー
3ガスケット1ポリウレタン黒
4カバースクリュー4ナイロン/ステンレス（BCAS0506□□のみ）ホワイトグレー/無処理
5取付ベース用ビス2～4鉄三価クロメート
  • ※ 構成内容1、2、3、4、5と連携

機種内容

単位：mm

型番WDH自重（g）
BCAS050604G50654569
BCAS050605G50655576
BCAS060905G659555124
BCAS071005G7510555148
BCAS080806G808060133
BCAS081104G8011045138
BCAS081107G8011070165
BCAS081108G8011085191
BCAS081110G80110100227
BCAS081307G80.513070188
BCAS081308G8013085222
BCAS081807G8018070233
BCAS081808G8018085275
BCAS082507G8025070294
BCAS082508G8025085348
BCAS101007G101.5101.575212
BCAS101010G101.5101.5100253
BCAS101807G10018570298
BCAS102007G10020070282
BCAS102307G10023070336
BCAS121207G12512575252
BCAS121210G125125100311
BCAS141709G14317395416
BCAS142309G14023095485
BCAS151507G15015075322
BCAS151510G150150100398
BCAS152004G15020046335
BCAS152007G15020075.5423
BCAS152010G150200100.5473
BCAS152013G150200130.5582
BCAS152016G150200160631
BCAS152510G150250100565
BCAS152513G150250130687
BCAS161607G16016070334
BCAS202010G200200100604
BCAS202013G200200130685
BCAS202016G201201161801
BCAS202019G201201190907.5
BCAS212310G210230100.3644.5
  • ※ 機種内容（W×D×H）と連携

BCASシリーズ使用例

端子中継ボックス

端子中継ボックス

ブルボックス

ブルボックス

スイッチボックス

スイッチボックス

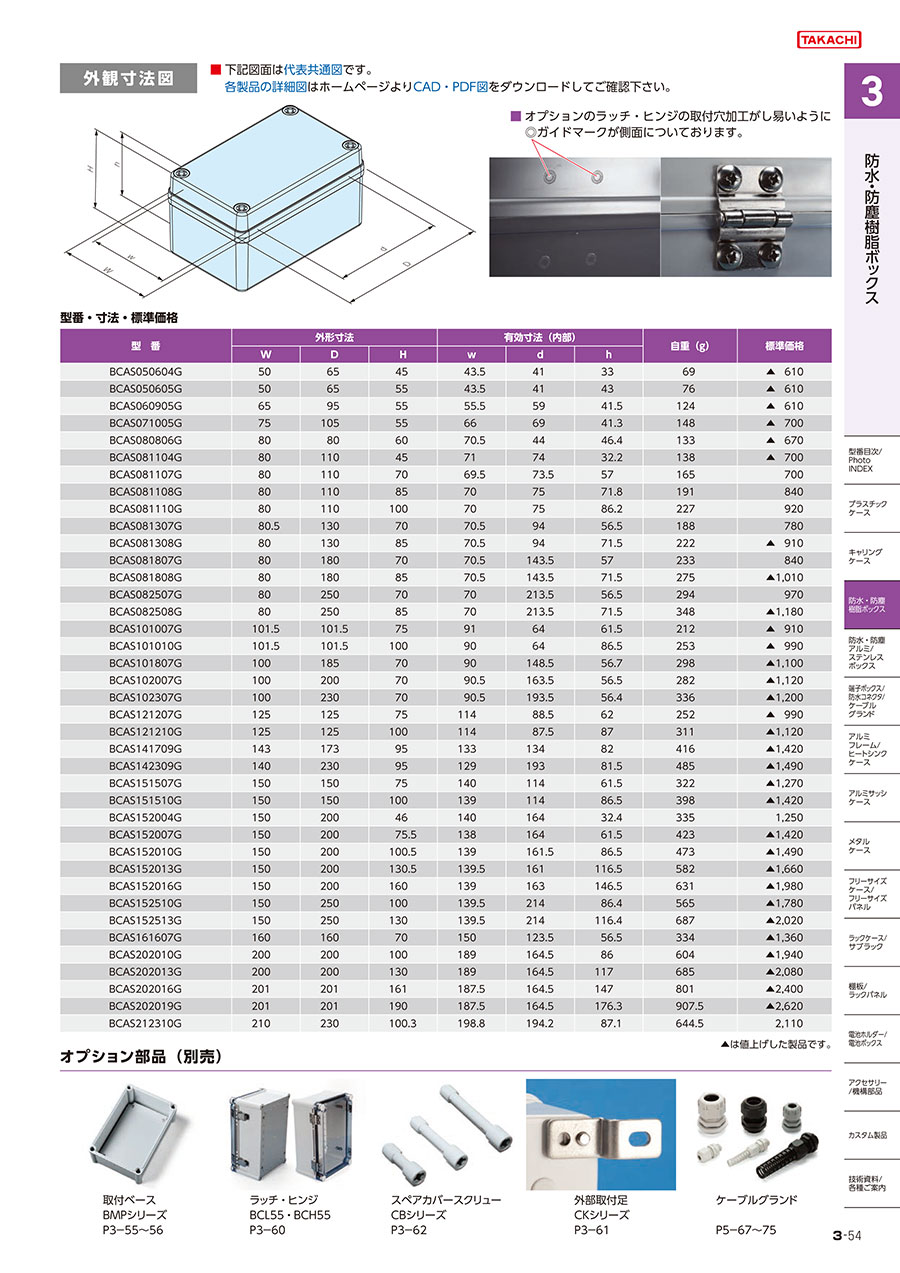

BCASシリーズの外形図と寸法について

BCAS050604G、BCAS050605G、BCAS060905G

BCAS050604G（H45、h33）、BCAS050605G（H55、h43）

BCAS050604G（H45、h33）、BCAS050605G（H55、h43）

BCAS060905G

BCAS060905G

BCAS071005G、BCAS080806G

BCAS071005G

BCAS071005G

BCAS080806G

BCAS080806G

BCAS081104G、BCAS081107G、BCAS081108G、BCAS081307G、BCAS081308G

BCAS081104G、BCAS081107G、BCAS081108G

BCAS081104G、BCAS081107G、BCAS081108G

単位：mm

型番Hhiabcd
BCAS081104G4532.220714410174
BCAS081107G70572069.54410073.5
BCAS081108G8571.43569.54410073.5
BCAS081307G、BCAS081308G

BCAS081307G、BCAS081308G

単位：mm

型番WHhi
BCAS081307G80.57056.520
BCAS081308G808571.535

BCAS081807G、BCAS081808G

BCAS081807G、BCAS081808G



BCAS081807G、BCAS081808G



単位：mm

型番Hhi
BCAS081807G705720
BCAS081808G8571.535

BCAS082507G、BCAS082508G

BCAS082507G、BCAS082508G



BCAS082507G、BCAS082508G



単位：mm

型番Hhi
BCAS082507G7056.520
BCAS082508G8571.535

BCAS101007G、BCAS101010G、BCAS101807G

BCAS101007G、BCAS101010G

BCAS101007G、BCAS101010G

BCAS101807G

BCAS101807G

単位：mm

型番Hhabcd
BCAS101007G7561.591649164
BCAS101010G10086.590649064

BCAS102007G

BCAS102007G



BCAS102007G



BCAS102307G

BCAS102307G



BCAS102307G



BCAS121207G、BCAS121210G

BCAS121207G、BCAS121210G



BCAS121207G、BCAS121210G



単位：mm

型番Hhabcd
BCAS121207G756211488.511488.5
BCAS121210G1008711487.511487.5

BCAS151507G、BCAS151510G

BCAS141709G

BCAS141709G

BCAS151507G、BCAS151510G

BCAS151507G、BCAS151510G

単位：mm

型番Hhabcd
BCAS151507G7561.5140114140114
BCAS151510G10086.5139114139114

BCAS142309G～BCAS152016G

BCAS142309G～BCAS152016G



BCAS142309G～BCAS152016G



単位：mm

型番WDHhiabcdefgjkmn
BCAS142309G1402309581.52012910321919312221219010060175100
BCAS152007G1502007561.5201391131891631321821601107015080
BCAS152010G15020010086.520139112.51891621321821601107015080
BCAS152013G15020013011720139.51131901621321821601107015080
BCAS152016G150200160146.550139112.51891631321821601107015080

BCAS152510G、BCAS152513G

BCAS152510G、BCAS152513G



BCAS152510G、BCAS152513G



単位：mm

型番Hhi
BCAS152510G10086.420
BCAS152513G130116.450

BCAS161607G

BCAS161607G



BCAS161607G



BCAS202010G、BCAS202013G、BCAS202016G

BCAS202010G、BCAS202013G、BCAS202016G



BCAS202010G、BCAS202013G、BCAS202016G



単位：mm

型番Hhiac
BCAS202010G1008620189189
BCAS202013G13011720189189
BCAS202016G16114721187.5187.5

型番リスト

表示件数
  • 1
    • 型番
    BCAS050604G
    BCAS050605G
    BCAS060905G
    BCAS071005G
    BCAS080806G
    BCAS081104G
    BCAS081107G
    BCAS081108G
    BCAS081110G
    BCAS081307G
    BCAS081308G
    BCAS081807G
    BCAS081808G
    BCAS082507G
    BCAS082508G
    BCAS101007G
    BCAS101010G
    BCAS101807G
    BCAS102007G
    BCAS102307G
    BCAS121207G
    BCAS121210G
    BCAS141709G
    BCAS142309G
    BCAS151507G
    BCAS151510G
    BCAS152004G
    BCAS152007G
    BCAS152010G
    BCAS152013G
    BCAS152016G
    BCAS152510G
    BCAS152513G
    BCAS161607G
    BCAS202010G
    BCAS202013G
    BCAS202016G
    BCAS202019G
    BCAS212310G

    外形寸法W 横(幅)

    外形寸法H 縦(高さ)

    外形寸法D 奥行(厚み)

    		RoHS?最小発注数量
    50
    45
    65
    10
    1個
    50
    55
    65
    10
    1個
    65
    55
    95
    10
    1個
    75
    55
    105
    10
    1個
    80
    60
    80
    10
    1個
    80
    45
    110
    10
    1個
    80
    70
    110
    10
    1個
    80
    85
    110
    10
    1個
    80
    100
    110
    10
    1個
    80.5
    70
    130
    10
    1個
    80
    85
    130
    10
    1個
    80
    70
    180
    10
    1個
    80
    85
    180
    10
    1個
    80
    70
    250
    10
    1個
    80
    85
    250
    10
    1個
    101.5
    75
    101.5
    10
    1個
    101.5
    100
    101.5
    10
    1個
    100
    70
    185
    10
    1個
    100
    70
    200
    10
    1個
    100
    70
    230
    10
    1個
    125
    75
    125
    10
    1個
    125
    100
    125
    10
    1個
    143
    95
    173
    10
    1個
    140
    95
    230
    10
    1個
    150
    75
    150
    10
    1個
    150
    100
    150
    10
    1個
    150
    46
    200
    -
    1個
    150
    75.5
    200
    10
    1個
    150
    100.5
    200
    10
    1個
    150
    130.5
    200
    10
    1個
    150
    160
    200
    10
    1個
    150
    100
    250
    10
    1個
    150
    130
    250
    10
    1個
    160
    70
    160
    10
    1個
    200
    100
    200
    10
    1個
    200
    130
    200
    10
    1個
    201
    161
    201
    10
    1個
    201
    190
    201
    10
    1個
    210
    100.3
    230
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    957円
    ( 1,053円 )
    2日目
    949円
    ( 1,044円 )
    2日目
    953円
    ( 1,048円 )
    2日目
    1,098円
    ( 1,208円 )
    2日目
    1,059円
    ( 1,165円 )
    2日目
    1,117円
    ( 1,229円 )
    2日目
    1,100円825円
    ( 908円 )
    在庫品1日目当日出荷可能
    1,026円
    ( 1,129円 )
    2日目
    1,315円
    ( 1,447円 )
    5日目
    1,238円
    ( 1,362円 )
    2日目
    1,357円
    ( 1,493円 )
    2日目
    1,048円
    ( 1,153円 )
    2日目
    1,420円
    ( 1,562円 )
    2日目
    1,184円
    ( 1,302円 )
    2日目
    1,607円
    ( 1,768円 )
    2日目
    1,198円
    ( 1,318円 )
    2日目
    1,356円
    ( 1,492円 )
    2日目
    1,353円
    ( 1,488円 )
    2日目
    1,523円1,218円
    ( 1,340円 )
    在庫品1日目当日出荷可能
    1,671円
    ( 1,838円 )
    2日目
    1,371円
    ( 1,508円 )
    2日目
    1,452円
    ( 1,597円 )
    2日目
    2,083円
    ( 2,291円 )
    2日目
    2,035円
    ( 2,239円 )
    2日目
    1,617円
    ( 1,779円 )
    2日目
    1,875円
    ( 2,063円 )
    2日目
    1,554円
    ( 1,709円 )
    2日目
    1,878円
    ( 2,066円 )
    2日目
    1,943円
    ( 2,137円 )
    2日目
    2,327円
    ( 2,560円 )
    2日目
    2,464円
    ( 2,710円 )
    2日目
    2,273円
    ( 2,500円 )
    2日目
    2,421円1,936円
    ( 2,130円 )
    在庫品1日目当日出荷可能
    2,018円
    ( 2,220円 )
    2日目
    2,146円
    ( 2,361円 )
    2日目
    2,395円
    ( 2,635円 )
    2日目
    2,783円
    ( 3,061円 )
    2日目
    3,300円
    ( 3,630円 )
    2日目
    2,347円
    ( 2,582円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    保護等級IP65でビス止めタイプ小型防水プラボックスです。
    【特長】
    ・ポリウレタン製防水ガスケット（パッキン）付のビス止めタイプの汎用小型ボックス
    ・オプションのラッチ・ヒンジの取付穴加工がし易いように◎ガイドマークが側面についております
    【用途】
    ・FA・制御/電設工事用（配線用プルボックス、端子中継ボックス、スイッチボックス等）など様々な分野で使用可能な汎用プラスチックボックスです

    ご注意

    • 商品型番（１）【BCAS202016Ｇ】、（２）【BCAS202019G】について、仕様変更がございました、詳細はこちらをご確認ください 。
    • 商品の一部に仕様変更がございます。詳細はこちらをご確認ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    BCAS型防水・防塵プルボックスのレビュー
    4.4平均満足度：4.438件のレビュー
    試作品のケースとして使用
    5
    満足度：5.02020/05/21
    もう何度となくタカチさんのケースを使用させてもらっています。使い勝手がすごくよく、今回のケースも大変満足しました。
    1人が参考にしています。
    配線経路の中継ボックス
    4
    満足度：4.02023/01/26
    サイズが多様なので、設置場所に最適なものが選択できる。 樹脂製のものは、穴加工が容易なので作業性が良い。
    0人が参考にしています。
    電気配線中継
    4
    満足度：4.02022/07/31
    食品工場の天井裏で電気信号線を延長するのに使いました 加工がしやすく安価なので便利です
    0人が参考にしています。
    中継BOX
    5
    満足度：5.02022/06/21
    ﾀｶﾁさんのｹｰｽは軽量で穴あけ加工がしやすく、よく使わせてもらってます。 防水・防塵もしっかりしているので気に入ってま...もっと読む
    0人が参考にしています。
    機械装置の制御ボックス、やリモートコントロール用に使用
    5
    満足度：5.02022/05/12
    本品は軽量で堅牢、防水構造なので、機械装置の屋外制御用には最適です、新規の設計時は必ず参照しております。
    0人が参考にしています。
    38件全て見る

    よくあるご質問（FAQ）

    QBCASシリーズで蓋が透明なタイプはありますか。
    A
    ございません。
    　近い形状ですとDPCPシリーズは蓋が透明なタイプがございます。
    Q穴加工を検討しています。他のケースで材質がポリカーボネート、材質がABSのBCASシリーズ、どちらが加工しやすいでしょうか。
    A
    BCASシリーズです。ポリカと比較しABSの方がやわらかく加工しやすいです。
