防水形パネルコンセント（セット品）
4220PWの仕様・寸法情報
商品情報
製品仕様
防水形パネルコンセントの製品イメージ
4220PWの寸法図
（単位：mm）
4220PWの寸法図
| 部番 | 部品名 | 箇数 | 摘要 |
|---|---|---|---|
| 1 | べース | - | ポリアミド樹脂 |
| 2 | カバー | 1 | ポリアミド樹脂 |
| 3 | パッキング | 1 | ゴム性ビニル樹脂 |
| 4 | 引掛形埋込コンセント（パネル用） | 1 | 4220-P-IV |
| 5 | パネルコンセント止ねじ | 2 | 黄銅 M4×10ニッケルメッキ |
| - | - | - | 軟鋼 フランジナットM4 三価ホワイト（添付品） |
| 6 | パネル取付ねじセット | 4 | 黄銅 丸皿ねじM4×20 ニッケルメッキ |
| 7 | PLCラべル | 1 | （添付品） |
詳細情報
基本情報
開閉式カバーが付いた防水形パネル用コンセント。
【特長】
・パネル用コンセント（型番4220-Pの白色品）と防水パネルリフトカバー（PLC41W）がセット。
・カバー全閉時にJISC0920（電気機械器具の外郭による保護等級）IP44適合品。
・使用時には、カバー80°と160°の位置で静止させることが可能。
・プレート本体とカバー：ナイロン樹脂。
・ナイロン樹脂は耐熱性／耐トラッキング性などを保有し、有害物質を含まない難燃（UL94V-0）仕様。
【用途】
・未使用時の防じん／防水性を保ちたい配電盤や工作機械の電源口に最適。
・屋外で使用する高所作業車などの電源口に最適。

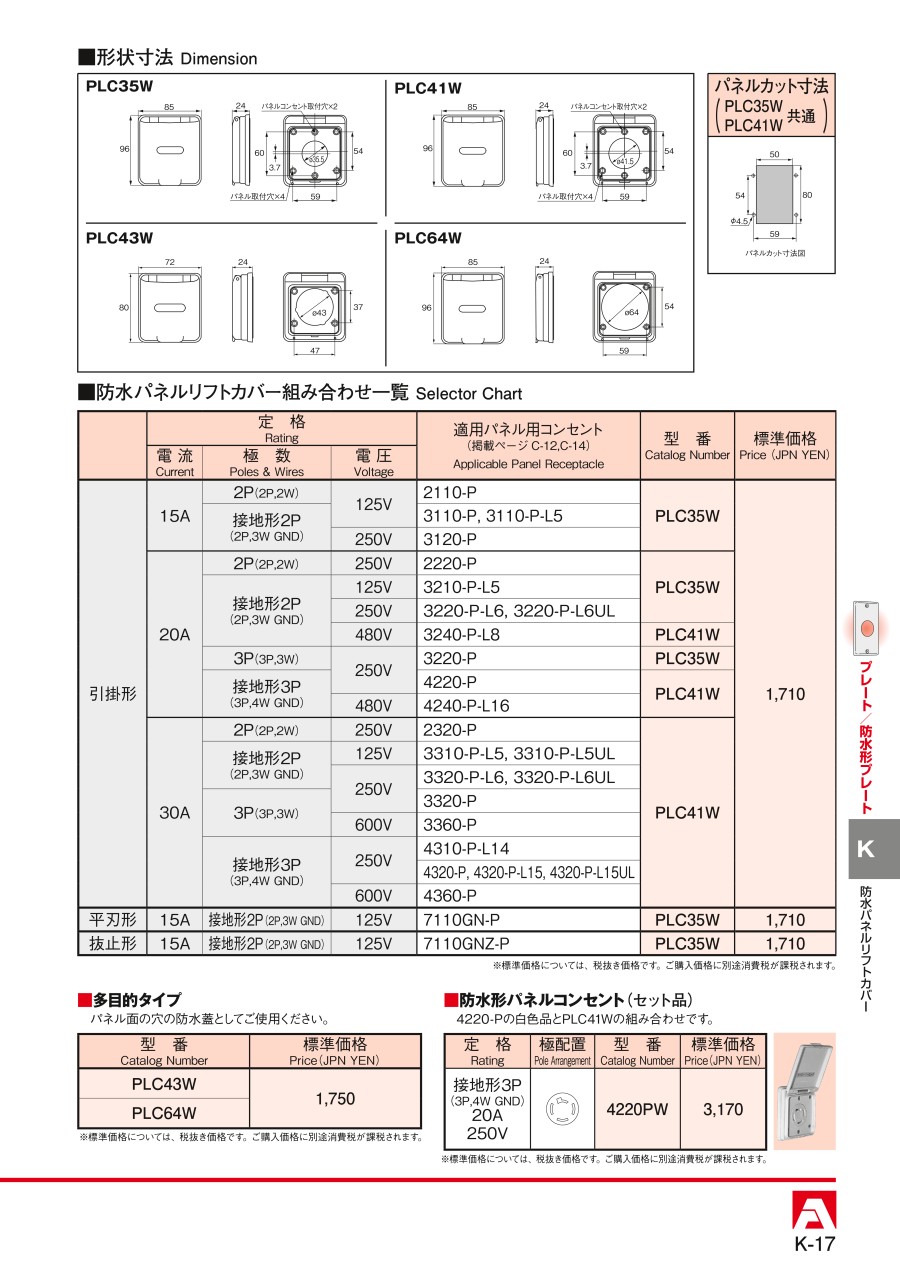

カタログ
