プラグ 平刃形（125V・250V）
- 通常単価(税別)
- 980円～7,961円
- 税込単価
- 1,078円～8,757円
電線を結線して機器等へ電源を供給するために用いる、品質と施工性にこだわった平刃形プラグ。【特長】15A...
詳細を確認- 商品画像は代表画像となります。形状や色味など、型番ごとに異なる仕様は詳細情報欄に掲載しているカタログページをご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
商品特徴詳細
プラグ 平刃形の仕様
プラグ 平刃形 9222Nの製品イメージ
規格表
規格表
| 定格 | 型番 | 備考 | 適用埋込コンセント | 適用コードコネクタボディ | ||
|---|---|---|---|---|---|---|
| 電流 | 極数 | 電圧 | 黒色 | |||
| 15A | 接地形2P（2P,3W GND） | 125V | 7112GN | ナイロンカバー | 7110GN 7110GNZ（抜止形） 7110GD（複式） 7110GHD（複式横型） 7110GHDZ（複式横型, 抜止形） | 7114GN 7114GR |
| 7112GR-New | ゴムカバー | 7114GR | ||||
| 250V | 7122GR | ゴムカバー | 7120GD（複式） | - | ||
| 20A | 接地形2P（2P,3W GND） | 125V | 7212GR | ゴムカバー | 7210GD（複式） | - |
| 250V | 7222GR | ゴムカバー | 7220GD-ALT（複式） | - | ||
| 接地形3P（3P,4W GND） | 250V | 9222N | ナイロンカバー | 9220 | 9224N | |
| 9222NB | ||||||
| 定格 | 型番 | 形状寸法 | 備考 | 適用埋込コンセント | 適用コードコネクタボディ | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 電流 | 極数 | 電圧 | A | L | φA | φB | ||||
| 30A | 3P（3P,3W） | 250V | R332 | 72 | 105 | 73 | 16 | ゴムカバー | 8320N | R334 |
| 接地形3P（3P,4W GND） | R342 | 72 | 105 | 74 | 18 | ゴムカバー | 9320N | R344 | ||
| - | ||||||||||
| 50A | 3P（3P,3W） | 250V | R532 | 82 | 115 | 75 | 23 | ゴムカバー | 8520N | R534 |
| - | ||||||||||
| 接地形3P（3P,4W GND） | R542 | 82 | 115 | 75 | 25 | ゴムカバー | 9520N | R544 | ||
| - | ||||||||||
| 60A | 3P（3P,3W） | 250V | R552 | 82 | 115 | 75 | 23 | ゴムカバー | 8620N | - |
| 接地形3P（3P,4W GND） | R562 | 82 | 115 | 75 | 25 | ゴムカバー | 9620N | - | ||
製品材質
| 部番 | 部品名 | 箇数 | 摘要 |
|---|---|---|---|
| 1 | ボディA | 1 | ポリアミド樹脂 |
| 2 | ボディB | 1 | ポリアミド樹脂 |
| 3 | プラカバー | 1 | ポリアミド樹脂 |
| 4 | アース刃 | 1 | 黄銅 ニッケルメッキ |
| 5 | 刃 | 3 | 黄銅 |
| 6 | グリップ | 1 | ポリアミド樹脂 |
| 7 | 端子ねじ | 4 | 黄銅 M4 |
| 8 | グリップねじ | 2 | 鋼 亜鉛メッキ、クロメート処理 |
外形図外観例
9222Nの寸法図
（単位：mm）
9222Nの寸法図
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,086円 ( 1,195円 ) | 在庫品1日目当日出荷可能 |
1,923円 ( 2,115円 ) | 3日目 |
1,923円 ( 2,115円 ) | 3日目 |
980円 ( 1,078円 ) | 在庫品1日目当日出荷可能 |
1,308円 ( 1,439円 ) | 在庫品1日目当日出荷可能 |
1,248円 ( 1,373円 ) | 在庫品1日目当日出荷可能 |
1,485円 ( 1,634円 ) | 在庫品1日目当日出荷可能 |
5,402円 ( 5,942円 ) | 3日目 |
6,382円 ( 7,020円 ) | 3日目 |
6,899円 ( 7,589円 ) | 3日目 |
1,636円 ( 1,800円 ) | 在庫品1日目当日出荷可能 |
1,755円 ( 1,931円 ) | 在庫品1日目当日出荷可能 |
5,969円 ( 6,566円 ) | 3日目 |
7,269円 ( 7,996円 ) | 3日目 |
7,961円 ( 8,757円 ) | 3日目 |
4,298円 ( 4,728円 ) | 在庫品1日目当日出荷可能 |
4,681円 ( 5,149円 ) | 在庫品1日目当日出荷可能 |
4,829円 ( 5,312円 ) | 在庫品1日目当日出荷可能 |
5,345円 ( 5,880円 ) | 在庫品1日目当日出荷可能 |
5,401円 ( 5,941円 ) | 在庫品1日目当日出荷可能 |
5,338円 ( 5,872円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
電線を結線して機器等へ電源を供給するために用いる、品質と施工性にこだわった平刃形プラグ。
【特長】
15Aから60A定格までをラインナップ。
多くの製品で、本体に難燃グレードUL94 V-0で耐熱性、耐トラッキング性に優れるナイロン樹脂を採用。
カバーには用途に応じた使い分けができるよう、ゴムカバー、ナイロンカバーなどを用意。
ご注意
- 商品画像は代表画像となります。形状や色味など、型番ごとに異なる仕様は詳細情報欄に掲載しているカタログページをご確認ください。

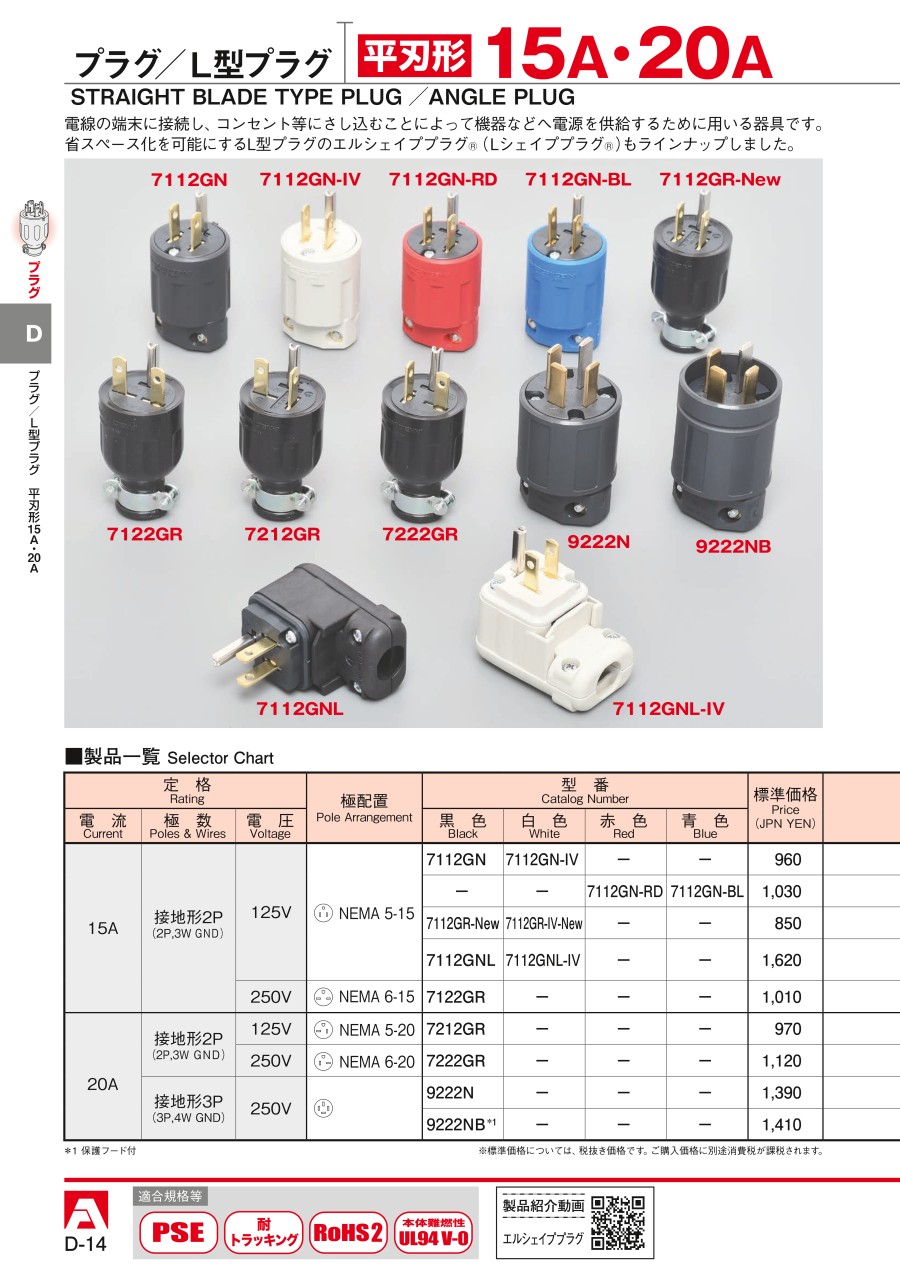

カタログ
商品担当おすすめ
ミスミ
【アメリカン電機】プラグ 平刃形
電線を結線し、コンセントなどに接続して機器等へ電源を供給するために用いる器具です。<br>ボディ材質は、耐熱性・耐トラッキング性などを保有し、有害物質を含まない難燃(UL94 V-0)仕様のナイロン樹脂を。カバー部には難燃(UL94 V-1)仕様の軟質樹脂を採用しました。<br>電線接続は、端子ねじの締め付けによる「圧着端子式」が可能です。
