TS型傾斜ケース
- 通常単価(税別)
- 1,060円～10,694円
- 税込単価
- 1,166円～11,763円
シルバー/ブラックの組合せですっきりしたデザインの傾斜アルミボックス。【特長】...
詳細情報を確認する商品仕様
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
TSシリーズの外形寸法図
※下記図面は代表共通図です。
付属ビスについて
付属ビス
トラスM3×5 ニッケル×8（TS10-8、14-10は×4本）
ナベM3×10 三価クロメート×4（TS10-8は無し、TS14-10はM3×8）
構成部品
| No. | 名称 | 個数 | 材質 | 色/表面処理 |
|---|---|---|---|---|
| 1 | カバー | 1 | アルミ板 A1100P t1.0/t1.5（TS35-27のみ） | シルバーアルマイト |
| 2 | シャーシ | 1 | アルミ板 A1100P t1.0/t1.5（TS35-27のみ） | ブラック |
| 3 | ゴム足 | 4 | 合成ゴム | ブラック |
カバー・シャーシは片面保護シート付です。目立ちにくいのでご注意下さい。
機種内容
※型番を変更しました。寸法の変更はありません。詳細は下記表でご確認下さい。
| 型番 | 従来型番 | W | H1 | H2 | D | a | b | c | e | f | 自重（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TS10-8 | - | 100 | 30 | 47.5 | 75 | 15 | - | 23 | 12 | 13 | 100 |
| TS14-10 | TS-1 | 140 | 35 | 58 | 100 | 17.5 | - | 29 | 15 | 16 | 175 |
| TS20-15 | TS-2 | 200 | 35 | 70 | 150 | 15 | 15 | 15 | 20 | 21 | 315 |
| TS29-21 | - | 290 | 50 | 99 | 210 | 15 | 20 | 15 | 25 | 26 | 615 |
| TS35-27 | - | 350 | 63 | 120 | 270 | 18 | 18 | 18 | 30 | 31.5 | 1276 |
| TS11-15 | TS-11 | 110 | 35 | 70 | 150 | 15 | 15 | 15 | 15 | 16 | 205 |
| TS15-20 | TS-12 | 150 | 60 | 107 | 200 | 15 | 15 | 15 | 20 | 21 | 380 |
詳細情報
基本情報
シルバー/ブラックの組合せですっきりしたデザインの傾斜アルミボックス。
【特長】
・カバー・シャーシは片面保護シート付です
・全7サイズより選択可能
【用途】
・測定器・通信機・コントローラー等、様々な機器に使用可能
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

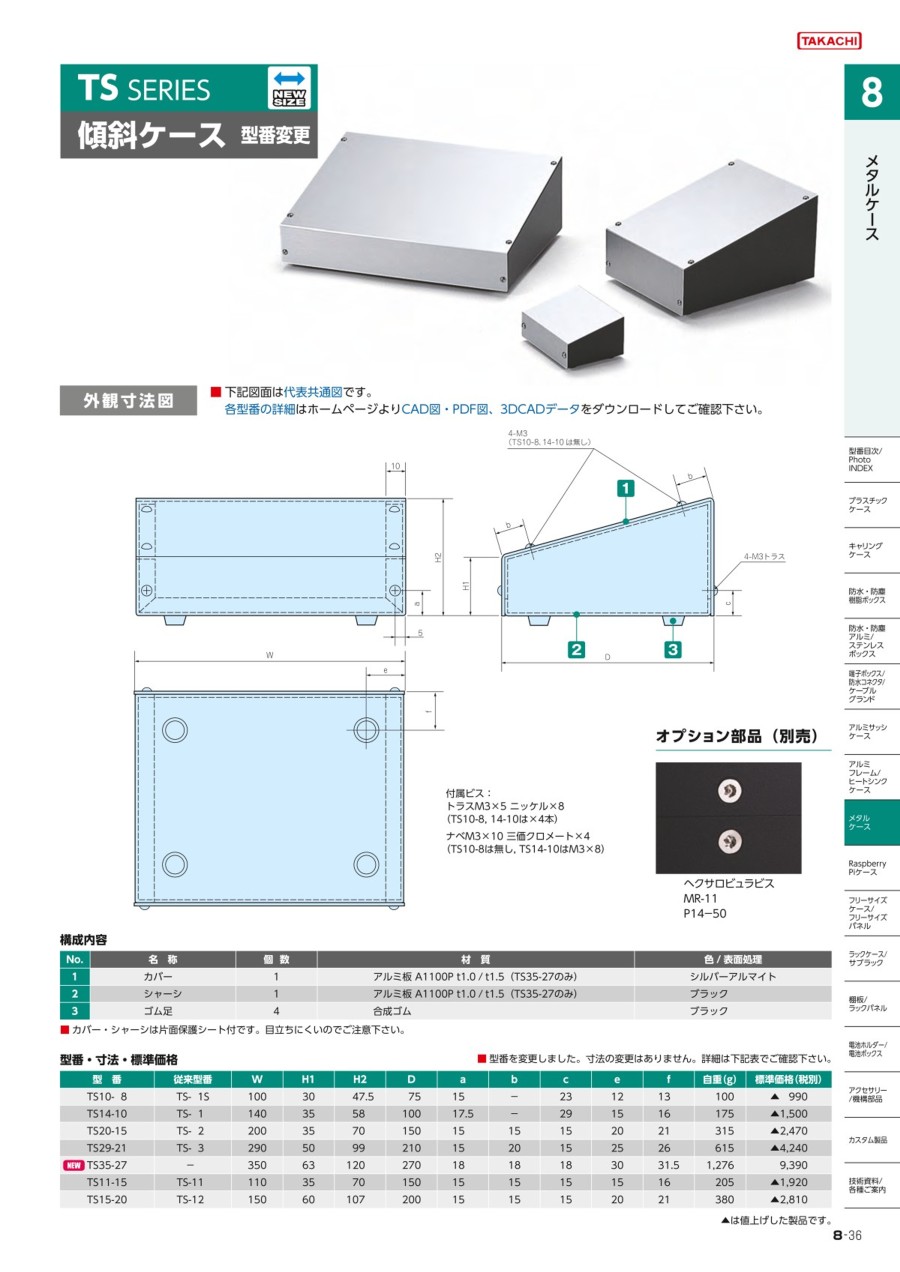

カタログ
