TMB型ターミナルボックス
- 一部SALE 2025/12/26まで
- 通常単価(税別)
- 1,149円～4,140円特別価格
- 税込単価
- 1,264円～4,554円特別価格
ボックスと端子台が一体になった端子ボックス。【特長】・防水・防塵保護等級はIP...
詳細情報を確認する商品仕様
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
製品仕様
保護等級IP65
温度範囲 -10℃～+60℃
カバー締め付けトルク：
TMB-4P/6P：0.6N・m
TMB-15PCS/20PC/20PCL：1N・m
端子台定格・仕様
定格電圧：400V
定格電流：17.5A
定格適合電線：1.5mm2
標準締付トルク：0.8N・m
※構成内容1、2、3、4、5、6
ノックアウト
適合圧着端子
R1.25-3.5
構成部品
| No. | 名称 | 個数 | 材質 | 色/表面処理 |
|---|---|---|---|---|
| 1 | トップカバー | 1 | TMB-4P/6P：難燃性ABS樹脂（UL94V-0） | ホワイトグレー |
| TMB-15PCS/20PC/20PCL：ポリカーボネート（UL94V-0） | ライトグレー | |||
| 2 | ボディー | 1 | TMB-4P/6P：難燃性ABS樹脂（UL94V-0） | ホワイトグレー |
| TMB-15PCS/20PC/20PCL：グラスファイバー入りポリカーボネート（UL94V-0） | ライトグレー | |||
| 3 | ガスケット | 1 | ポリウレタン | ブラック |
| 4 | 導電板 | 4～20 | 真ちゅう | ニッケルメッキ |
| 5 | 端子ビス | 8～40 | 鉄（M3.5） | ニッケルメッキ |
| ─ | 端子台取付ビス（15PCS/20PC/20PCL）のみ | 2～4 | 鉄 | 三価クロメート |
| 6 | カバー取付ビス | 4 | ステンレス/ナイロン | 無処理/ホワイトグレー |
※カバー取付ビスは4P、6Pがステンレス製、15PCS、20PC、20PCLがナイロン製になります。
機種内容
| 型番 | L | W | H | 端子台極数 | 自重（g） |
|---|---|---|---|---|---|
| TMB-4P | 91 | 55 | 43 | 4P | 102 |
| TMB-6P | 91 | 75 | 43 | 6P | 134 |
| TMB-15PCS | 185 | 100 | 70 | 15P | 412 |
| TMB-20PC | 160 | 160 | 70 | 10P×2列 | 560 |
| TMB-20PCL | 230 | 100 | 70 | 20P | 484 |

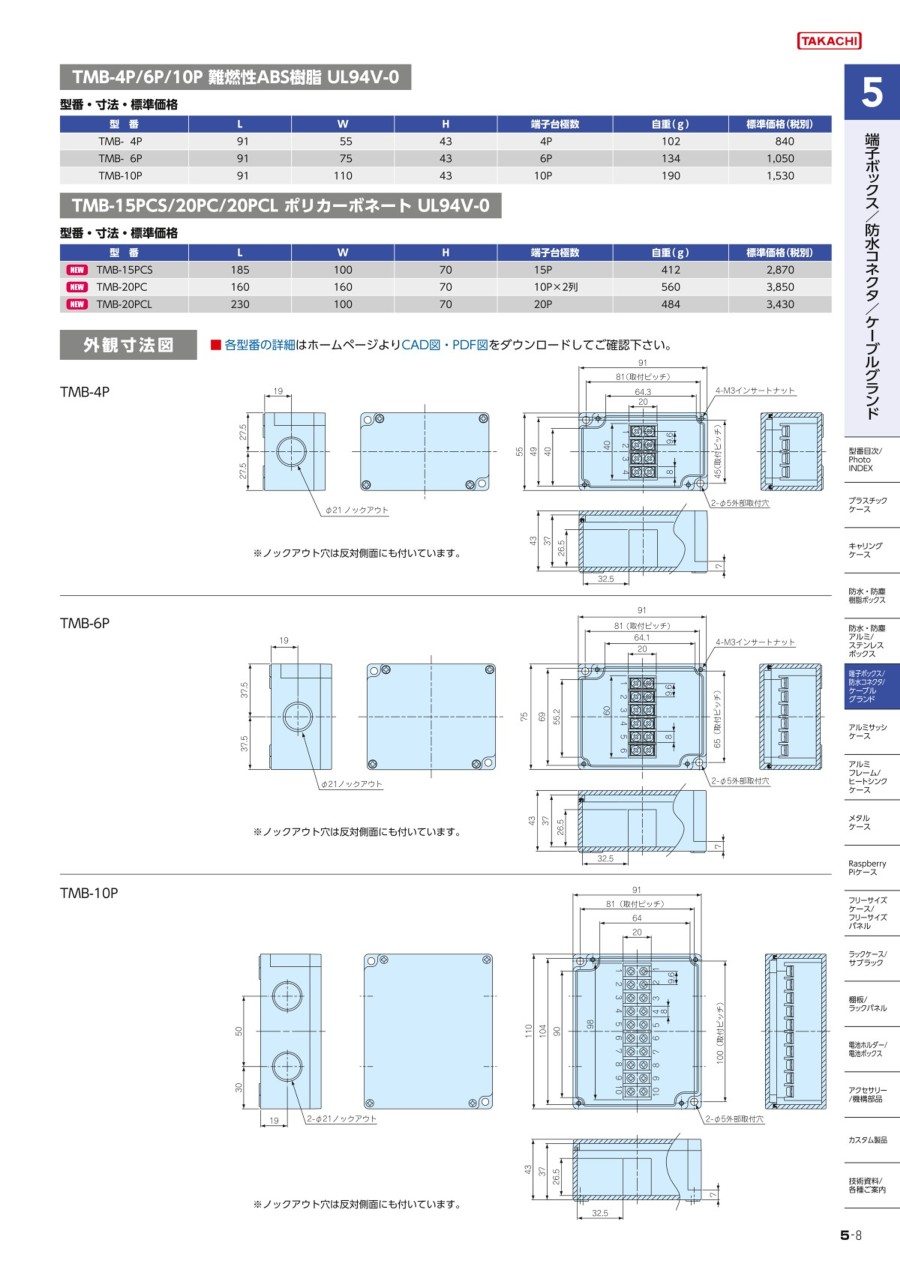

TMBシリーズの外形図と寸法について
TMB-4P
※ノックアウト穴は反対側面にも付いています。
TMB-6P
ノックアウト穴は反対側面にも付いています。
TMB-15PCS
TMB-20PC
TMB-20PCL
詳細情報
基本情報
ボックスと端子台が一体になった端子ボックス。
【特長】
・防水・防塵保護等級はIP65
・ボックスの材質はTMB-4P/6Pが難燃性ABS樹脂、TMB-15PCS/20PC/20PCLがポリカーボネートです
・TMB-4P/6PはΦ21（直径21mm）ノックアウト付
・穴を開ける際はマイナスドライバーを当て、ハンマー等で強くたたく
・端子台とボックスが一体の構造なので、端子台をボックスに取付る手間が省ける
【用途】
・産業設備・工作機械の電力ケーブルの接続、モーターの中継、センサーの中継に最適
