SY型 プラスチックケース
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 1,795円～2,289円特別価格
- 税込単価
- 1,975円～2,518円特別価格
加工が容易にできるアルミ製のプラスチックケース。【特長】・パネルはアルミ製の平...
詳細情報を確認する
未確定：候補が3型番あります。
商品仕様
特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
アルミを使用した加工が容易なプラスチックケース
パネルはアルミ製平板を採用
プラスチックケース SYシリーズの構成内容について
| No. | 名称 | 個数 | 材質 | 色/表面処理 |
|---|---|---|---|---|
| 1 | 上カバー | 1 | ABS樹脂（UL94HB） | ライトグレー・ブラック/シボ |
| 2 | 下カバー | 1 | ABS樹脂（UL94HB） | ライトグレー・ブラック/シボ |
| 3 | パネル | 2 | アルミ板 A1100P アルミ板 A5052P | ブラック/塗装 ライトグレー/塗装 |
| 4 | 取付ビス | 4 | 鉄（M3タッピング） | 三価クロメート |
| 5 | ゴム足 | 4 | 合成ゴム | ブラック |
SY外観寸法図（SY-110・150上面図、SY-190上面図）
SYパネル寸法
| 型番 | パネルW | パネルH | 板厚（t） |
|---|---|---|---|
| SY－110 | 102.7 | 40.6 | 1.0 |
| SY－150 | 142.7 | 48.6 | 1.0 |
| SY－190 | 182.8 | 48.7 | 1.5 |
使用ナベタッピングビス
| 型番 | ビスサイズ |
|---|---|
| SY－110 | M3×30 |
| SY－150 | M3×35 |
| SY－190 | M3×35 |
機種内容
| 型番 | 寸法 | ゴム足 | 自重（g） | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ライトグレー | ブラック | W | H | D | a | b | c | d | e | f | g | h | i | ||
| SY-110G | SY-110B | 109.5 | 46 | 140 | 92 | 110 | 90 | 45 | 70 | 85 | 90 | 100 | 36 | B-P41 | 170 |
| SY-150G | SY-150B | 149 | 54 | 170 | 132 | 140 | 130 | 60 | 100 | 125 | 120 | 140 | 44 | B-P41 | 270 |
| SY-190G | SY-190B | 190 | 54 | 200 | 172 | 160 | 73.7 | 76.2 | 100 | 160 | 135 | 180 | 44 | B-P42 | 400 |
詳細情報
基本情報
加工が容易にできるアルミ製のプラスチックケース。
【特長】
・パネルはアルミ製の平板ですので、加工が容易です。
【用途】
・測定器、無線通信機、コントロールボックス等。
ご注意
- 2016年8月メーカー出荷分から、色仕様の変更がございます。
【対象】
色記号Aタイプのアイボリー色は廃番となりますので、色記号Gタイプのライトグレーを後継品としてご利用ください。
弊社在庫品は旧仕様商品が無くなり次第の変更となります。ご了承ください。
詳細は、商品情報 「SY_YX【WEB掲載】仕様変更案内」をご確認ください。

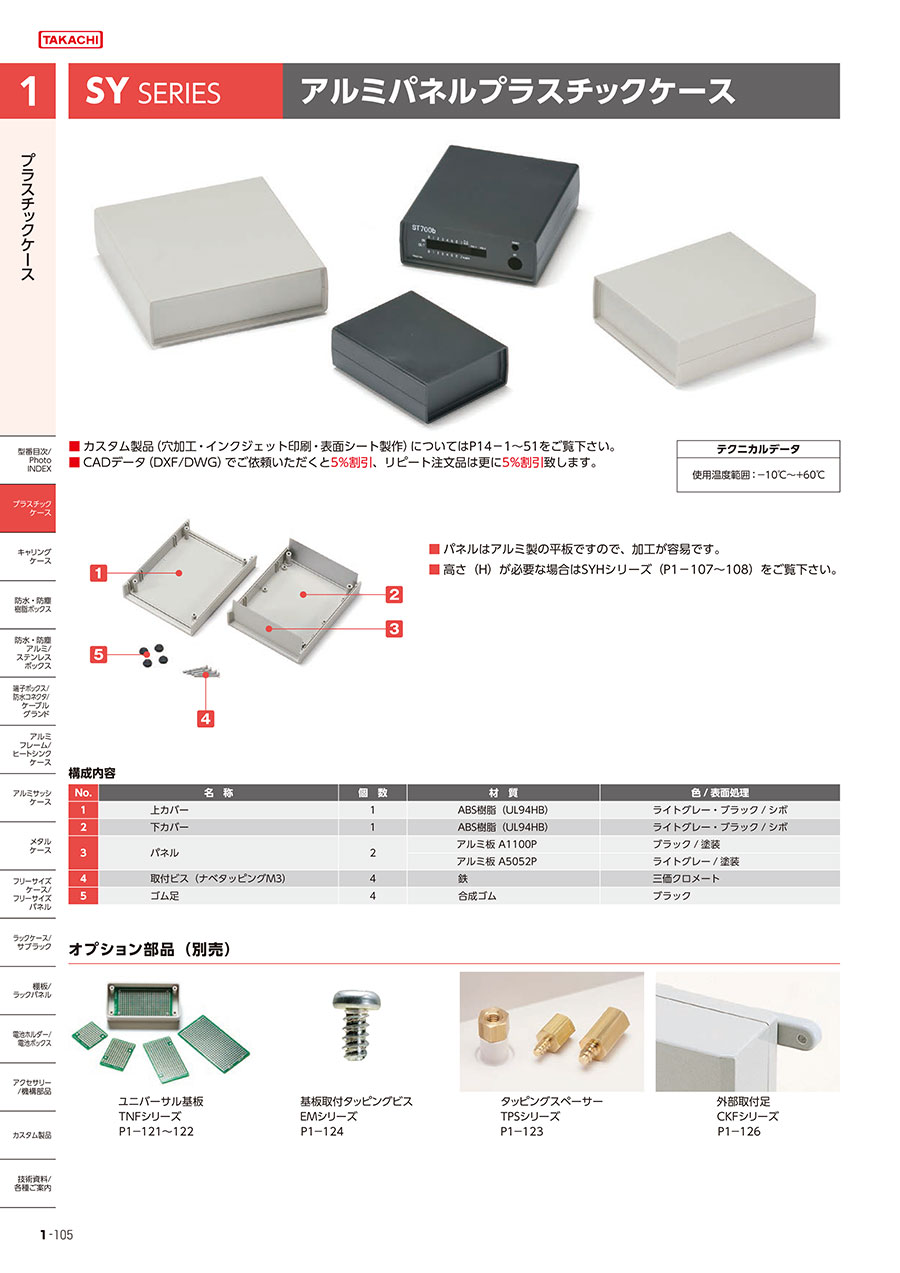

カタログ
