タカチ電機工業

トップカバー脱着プラスチックボックス PRシリーズ

Name: トップカバー脱着プラスチックボックス PRシリーズ
Brand: タカチ電機工業
SKU: 222000228604
Rating: 4 (2 reviews)

カタログ |

平均満足度4.0

この商品のレビューをみる（2件）

この商品のFAQをみる（1件）

通常単価(税別): 756円～1,410円

税込単価: 832円～1,551円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タカチ電機工業

【穴加工対応】SW汎用型プラスチックケース

4.7

通常価格(税別)： 176円 (税込価格：194円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タカチ電機工業

TW汎用型プラスチックケース

4.7

通常価格(税別)： 190円 (税込価格：209円)

通常出荷日：在庫品1日目

コーナーにテーパーを付け、非常にスッキリとしたデザインのプラスチックボックスで...

詳細情報を確認する

端子台有無
端子台無し
材質
樹脂
サイズ
固定サイズ
穴加工対応
特注のみ対応
形状
指定なし
設置
屋内
基板・中板
無
保護機能（耐環境性）
無
代表規格
なし

未確定：候補が6型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
　　　推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
　　　その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
　　　※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

PR型トップカバー脱着プラスチックボックスの特長

寸法

寸法図（PR-105/PR-140）※図面は、PR-140。PR-105の基板取り付けボス位置は、表組の数値通り。

寸法図（PR-200）

型番	W	H	D	a	b	c	d	e	f	g	h	i	j	自重(g)
PR-105G	105	40	65	85	66	41	44	24	48	4	10	2	6	85
PR-105B	105	40	65	85	66	41	44	24	48	4	10	2	6	85
PR-140G	140	45	90	120	100	70	63	40	50	6	11	3	9	140
PR-140B	140	45	90	120	100	70	63	40	50	6	11	3	9	140
PR-200G	200	50	135	180	70	82	102	80	90	-	12	4	12	295
PR-200B	200	50	135	180	70	82	102	80	90	-	12	4	12	295

構成部品

構成内容

照番	名称	個数	材質	色/表面処理
1	トップカバー	1	ABS（UL94HB）	ライトグレー・ブラック/シボ
2	ボディー	1	ABS（UL94HB）	ライトグレー・ブラック/シボ
3	取付ビス	4～6	鉄（バインドM3×12）	三価黒クロメート

製品仕様

色記号	トップカバー	ボディー
Gタイプ	ライトグレー	ライトグレー
Bタイプ	ブラック	ブラック

型番リスト

表示件数

型番

外形寸法W 横(幅)	外形寸法H 縦(高さ)	外形寸法D 奥行(厚み)	塗装色	RoHS?	最小発注数量

105	40	65	ブラック	10	1個
105	40	65	ライトグレー	10	1個
140	45	90	ブラック	10	1個
140	45	90	ライトグレー	10	1個
200	50	135	ブラック	10	1個
200	50	135	ライトグレー	10	1個

通常単価(税別) (税込単価)	通常出荷日

756円 ( 832円 )	在庫品1日目当日出荷可能
760円 ( 836円 )	在庫品1日目当日出荷可能
988円 ( 1,087円 )	2日目
990円 ( 1,089円 )	在庫品1日目当日出荷可能
1,410円 ( 1,551円 )	在庫品1日目当日出荷可能
1,384円 ( 1,522円 )	2日目

詳細情報

基本情報

基本情報

コーナーにテーパーを付け、非常にスッキリとしたデザインのプラスチックボックスです。
【特長】
・壁取付をしてもトップカバー脱着式ですので、メンテナンスが容易です。
・カバー取付ビスは、インサートナットで固定するので繰り返し開閉でき、頑強な構造です。
【用途】
・卓上でご使用の場合はトップカバー面を下にしてご利用いただけます。

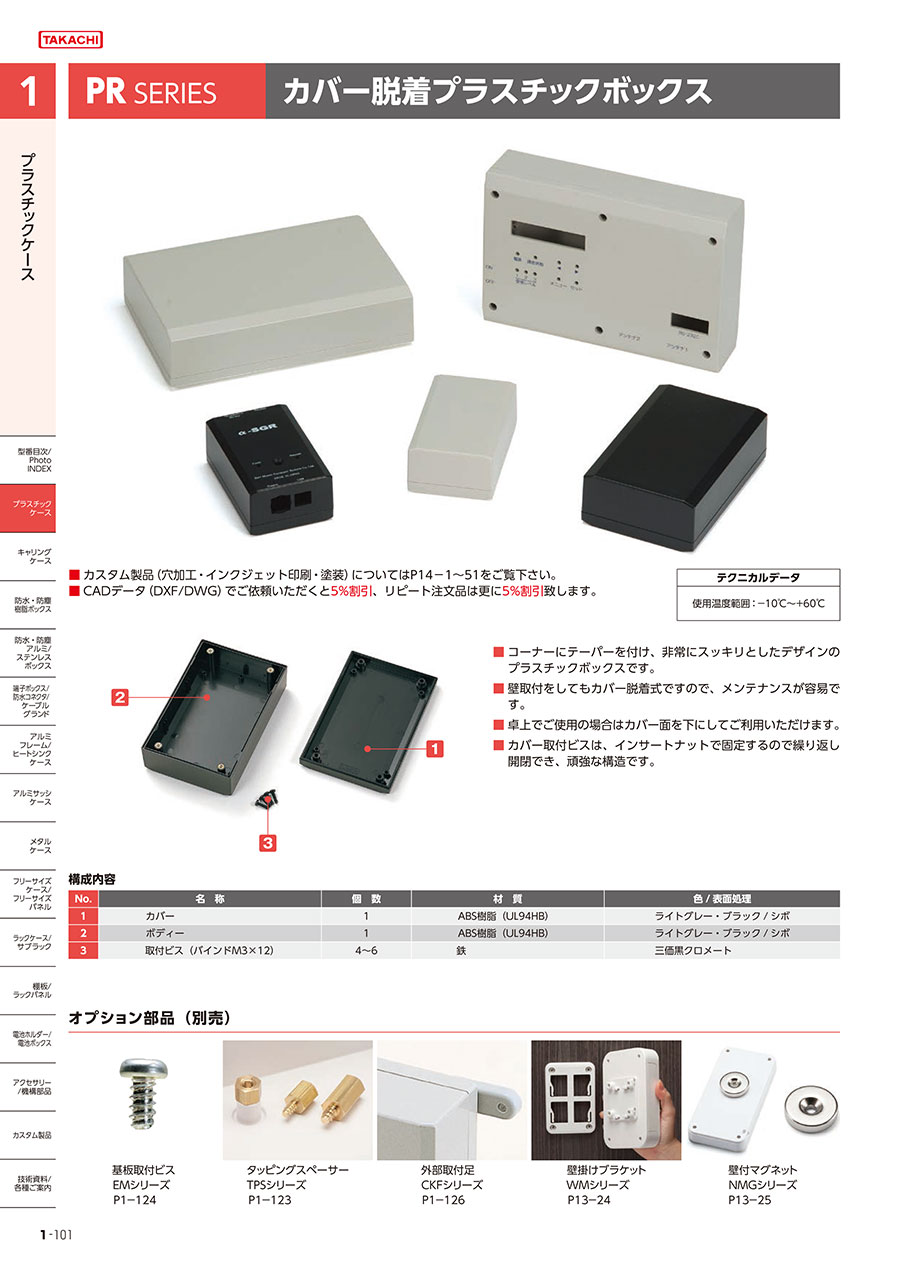

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

日東工業
【穴加工対応】CH形ボックス（防塵パッキン付）
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷
日東工業
【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ200mm
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷
日東工業
【穴加工対応】CF形ボックス（防水・防塵構造）
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

トップカバー脱着プラスチックボックス PRシリーズのレビュー

4平均満足度：4.02件のレビュー

星5
50%
星4
0%
星3
50%
星2
0%
星1
0%

操作ボックスにちょうどよい箱

満足度：5.02021/10/05

CNCの操作ボックスを無線化するのに箱を探索して見つけました。計画していた基板サイズがちょうどでしたので便利に使わせて...もっと読む

0人が参考にしています。

ボックスとして

満足度：3.02019/06/25

コントロールボックスのボックスとして使用しています。お得意先様からのご指定により適応サイズを選定し購入しました。サイズ感...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Q外部取付足CKFシリーズを取付る際に使用するビスはなんですか。

MT-23Bです、トップカバー側に外部取付足、トップカバー、ボディーをビスで一度にとめます。MT-23Bは長いので、三点を止められます。
