MO型 オールアルミシステムケース
- 通常単価(税別)
- 8,687円～33,865円
- 税込単価
- 9,556円～37,252円
ケースコーナーに丸みをもたせたソフトタイプでビスが表面に露出しないデザイン性に...
詳細情報を確認する未確定：候補が528型番あります。
商品仕様
特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

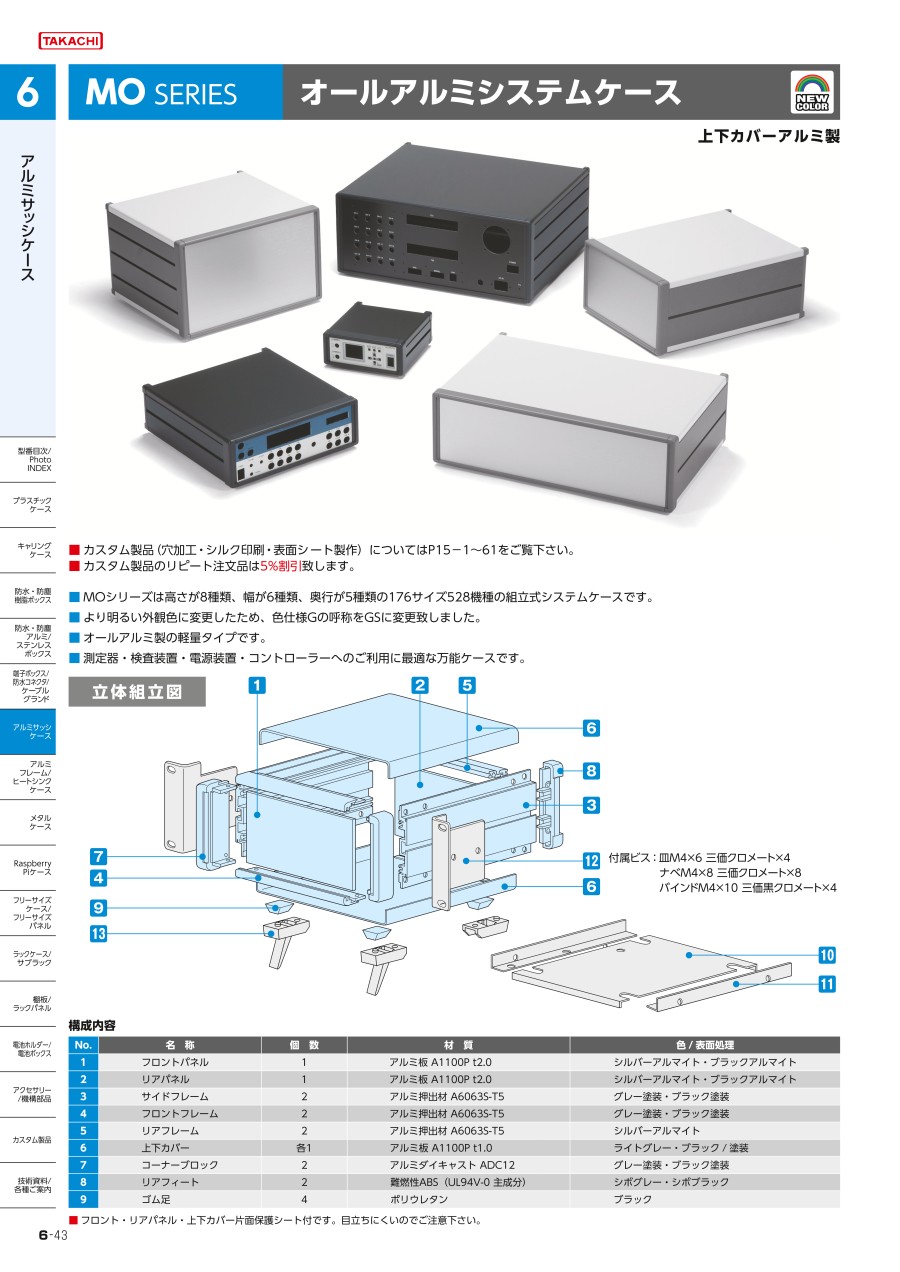

オールアルミ製で軽量のシステムケース
上下カバーアルミ製
オールアルミシステムケース MOシリーズの構成内容について
立体組立図
付属ビス：皿M4×6三価クロメート×4
ナベM4×8三価クロメート×8
バインドM4×10三価黒クロメート×4
構成部品
| No. | 名称 | 個数 | 材質 | 色/表面処理 |
|---|---|---|---|---|
| 1 | フロントパネル | 1 | アルミ板 A1100P t2.0 | シルバーアルマイト・ブラックアルマイト |
| 2 | リアパネル | 1 | アルミ板 A1100P t2.0 | シルバーアルマイト・ブラックアルマイト |
| 3 | サイドフレーム | 2 | アルミ押出材 A6063S-T5 | グレー塗装・ブラック塗装 |
| 4 | フロントフレーム | 2 | アルミ押出材 A6063S-T5 | グレー塗装・ブラック塗装 |
| 5 | リアフレーム | 2 | アルミ押出材 A6063S-T5 | シルバーアルマイト |
| 6 | 上下カバー | 各1 | アルミ板 A1100P t1.0 | ライトグレー・ブラック/塗装 |
| 7 | コーナーブロック | 2 | アルミダイキャスト ADC12 | グレー塗装・ブラック塗装 |
| 8 | リアフィート | 2 | 難燃性ABS（UL94V-0 主成分） | シボグレー・シボブラック |
| 9 | ゴム足 | 4 | ポリウレタン | ブラック |
■ フロント・リアパネル・上下カバー片面保護シート付です。目立ちにくいのでご注意下さい。
外形図
■ 下記図面は代表共通図です。
規格表
| 型番 | H | W | D | 自重（kg） |
|---|---|---|---|---|
| MO66-16-16□ | 66 | 160 | 160 | 0.8 |
| MO66-16-23□ | 66 | 160 | 230 | 1 |
| MO66-16-28□ | 66 | 160 | 280 | 1.1 |
| MO66-21-16□ | 66 | 210 | 160 | 0.9 |
| MO66-21-23□ | 66 | 210 | 230 | 1.1 |
| MO66-21-28□ | 66 | 210 | 280 | 1.3 |
| MO66-21-35□ | 66 | 210 | 350 | 1.5 |
| MO66-26-23□ | 66 | 260 | 230 | 1.3 |
| MO66-26-28□ | 66 | 260 | 280 | 1.5 |
| MO66-26-35□ | 66 | 260 | 350 | 1.7 |
| MO66-32-23□ | 66 | 320 | 230 | 1.5 |
| MO66-32-28□ | 66 | 320 | 280 | 1.7 |
| MO66-32-35□ | 66 | 320 | 350 | 2 |
| MO66-32-45□ | 66 | 320 | 450 | 2.4 |
| MO66-37-23□ | 66 | 370 | 230 | 1.6 |
| MO66-37-28□ | 66 | 370 | 280 | 1.9 |
| MO66-37-35□ | 66 | 370 | 350 | 2.2 |
| MO66-37-45□ | 66 | 370 | 450 | 2.6 |
| MO66-43-23□ | 66 | 430 | 230 | 1.8 |
| MO66-43-28□ | 66 | 430 | 280 | 2.1 |
| MO66-43-35□ | 66 | 430 | 350 | 2.4 |
| MO66-43-45□ | 66 | 430 | 450 | 2.9 |
| MO88-16-16□ | 88 | 160 | 160 | 0.9 |
| MO88-16-23□ | 88 | 160 | 230 | 1.1 |
| MO88-16-28□ | 88 | 160 | 280 | 1.3 |
| MO88-21-16□ | 88 | 210 | 160 | 1 |
| MO88-21-23□ | 88 | 210 | 230 | 1.3 |
| MO88-21-28□ | 88 | 210 | 280 | 1.5 |
| MO88-21-35□ | 88 | 210 | 350 | 1.7 |
| MO88-26-23□ | 88 | 260 | 230 | 1.5 |
| MO88-26-28□ | 88 | 260 | 280 | 1.7 |
| MO88-26-35□ | 88 | 260 | 350 | 2 |
| MO88-32-23□ | 88 | 320 | 230 | 1.7 |
| MO88-32-28□ | 88 | 320 | 280 | 1.9 |
| MO88-32-35□ | 88 | 320 | 350 | 2.2 |
| MO88-32-45□ | 88 | 320 | 450 | 2.7 |
| MO88-37-23□ | 88 | 370 | 230 | 1.8 |
| MO88-37-28□ | 88 | 370 | 280 | 2.1 |
| MO88-37-35□ | 88 | 370 | 350 | 2.4 |
| MO88-37-45□ | 88 | 370 | 450 | 2.9 |
| MO88-43-23□ | 88 | 430 | 230 | 2.1 |
| MO88-43-28□ | 88 | 430 | 280 | 2.3 |
| MO88-43-35□ | 88 | 430 | 350 | 2.7 |
| MO88-43-45□ | 88 | 430 | 450 | 3.2 |
| 型番 | H | W | D | 自重（kg） |
|---|---|---|---|---|
| MO99-16-16□ | 99 | 160 | 160 | 0.9 |
| MO99-16-23□ | 99 | 160 | 230 | 1.2 |
| MO99-16-28□ | 99 | 160 | 280 | 1.3 |
| MO99-21-16□ | 99 | 210 | 160 | 1.1 |
| MO99-21-23□ | 99 | 210 | 230 | 1.3 |
| MO99-21-28□ | 99 | 210 | 280 | 1.5 |
| MO99-21-35□ | 99 | 210 | 350 | 1.8 |
| MO99-26-23□ | 99 | 260 | 230 | 1.6 |
| MO99-26-28□ | 99 | 260 | 280 | 1.7 |
| MO99-26-35□ | 99 | 260 | 350 | 2 |
| MO99-32-23□ | 99 | 320 | 230 | 1.7 |
| MO99-32-28□ | 99 | 320 | 280 | 2 |
| MO99-32-35□ | 99 | 320 | 350 | 2.3 |
| MO99-32-45□ | 99 | 320 | 450 | 2.8 |
| MO99-37-23□ | 99 | 370 | 230 | 1.9 |
| MO99-37-28□ | 99 | 370 | 280 | 2.2 |
| MO99-37-35□ | 99 | 370 | 350 | 2.5 |
| MO99-37-45□ | 99 | 370 | 450 | 3 |
| MO99-43-23□ | 99 | 430 | 230 | 2.1 |
| MO99-43-28□ | 99 | 430 | 280 | 2.4 |
| MO99-43-35□ | 99 | 430 | 350 | 2.8 |
| MO99-43-45□ | 99 | 430 | 450 | 3.4 |
| MO133-16-16□ | 132.5 | 160 | 160 | 1.1 |
| MO133-16-23□ | 132.5 | 160 | 230 | 1.4 |
| MO133-16-28□ | 132.5 | 160 | 280 | 1.6 |
| MO133-21-16□ | 132.5 | 210 | 160 | 1.3 |
| MO133-21-23□ | 132.5 | 210 | 230 | 1.6 |
| MO133-21-28□ | 132.5 | 210 | 280 | 1.8 |
| MO133-21-35□ | 132.5 | 210 | 350 | 2.1 |
| MO133-26-23□ | 132.5 | 260 | 230 | 1.8 |
| MO133-26-28□ | 132.5 | 260 | 280 | 2 |
| MO133-26-35□ | 132.5 | 260 | 350 | 2.4 |
| MO133-32-23□ | 132.5 | 320 | 230 | 2 |
| MO133-32-28□ | 132.5 | 320 | 280 | 2.3 |
| MO133-32-35□ | 132.5 | 320 | 350 | 2.7 |
| MO133-32-45□ | 132.5 | 320 | 450 | 3.2 |
| MO133-37-23□ | 132.5 | 370 | 230 | 2.2 |
| MO133-37-28□ | 132.5 | 370 | 280 | 2.5 |
| MO133-37-35□ | 132.5 | 370 | 350 | 2.9 |
| MO133-37-45□ | 132.5 | 370 | 450 | 3.4 |
| MO133-43-23□ | 132.5 | 430 | 230 | 2.5 |
| MO133-43-28□ | 132.5 | 430 | 280 | 2.8 |
| MO133-43-35□ | 132.5 | 430 | 350 | 3.2 |
| MO133-43-45□ | 132.5 | 430 | 450 | 3.8 |
| 型番 | H | W | D | 自重（kg） |
|---|---|---|---|---|
| MO149-16-16□ | 149 | 160 | 160 | 1.2 |
| MO149-16-23□ | 149 | 160 | 230 | 1.5 |
| MO149-16-28□ | 149 | 160 | 280 | 1.7 |
| MO149-21-16□ | 149 | 210 | 160 | 1.4 |
| MO149-21-23□ | 149 | 210 | 230 | 1.7 |
| MO149-21-28□ | 149 | 210 | 280 | 1.9 |
| MO149-21-35□ | 149 | 210 | 350 | 2.2 |
| MO149-26-23□ | 149 | 260 | 230 | 1.9 |
| MO149-26-28□ | 149 | 260 | 280 | 2.2 |
| MO149-26-35□ | 149 | 260 | 350 | 2.5 |
| MO149-32-23□ | 149 | 320 | 230 | 2.1 |
| MO149-32-28□ | 149 | 320 | 280 | 2.4 |
| MO149-32-35□ | 149 | 320 | 350 | 2.8 |
| MO149-32-45□ | 149 | 320 | 450 | 3.4 |
| MO149-37-23□ | 149 | 370 | 230 | 2.4 |
| MO149-37-28□ | 149 | 370 | 280 | 2.6 |
| MO149-37-35□ | 149 | 370 | 350 | 3 |
| MO149-37-45□ | 149 | 370 | 450 | 3.6 |
| MO149-43-23□ | 149 | 430 | 230 | 2.6 |
| MO149-43-28□ | 149 | 430 | 280 | 2.9 |
| MO149-43-35□ | 149 | 430 | 350 | 3.3 |
| MO149-43-45□ | 149 | 430 | 450 | 4 |
| MO177-16-16□ | 177 | 160 | 160 | 1.5 |
| MO177-16-23□ | 177 | 160 | 230 | 1.9 |
| MO177-16-28□ | 177 | 160 | 280 | 2.1 |
| MO177-21-16□ | 177 | 210 | 160 | 1.7 |
| MO177-21-23□ | 177 | 210 | 230 | 2.1 |
| MO177-21-28□ | 177 | 210 | 280 | 2.4 |
| MO177-21-35□ | 177 | 210 | 350 | 2.8 |
| MO177-26-23□ | 177 | 260 | 230 | 2.3 |
| MO177-26-28□ | 177 | 260 | 280 | 2.6 |
| MO177-26-35□ | 177 | 260 | 350 | 3.1 |
| MO177-32-23□ | 177 | 320 | 230 | 2.6 |
| MO177-32-28□ | 177 | 320 | 280 | 2.9 |
| MO177-32-35□ | 177 | 320 | 350 | 3.4 |
| MO177-32-45□ | 177 | 320 | 450 | 4.1 |
| MO177-37-23□ | 177 | 370 | 230 | 2.8 |
| MO177-37-28□ | 177 | 370 | 280 | 3.2 |
| MO177-37-35□ | 177 | 370 | 350 | 3.7 |
| MO177-37-45□ | 177 | 370 | 450 | 4.3 |
| MO177-43-23□ | 177 | 430 | 230 | 3.1 |
| MO177-43-28□ | 177 | 430 | 280 | 3.5 |
| MO177-43-35□ | 177 | 430 | 350 | 4 |
| MO177-43-45□ | 177 | 430 | 450 | 4.8 |
| 型番 | H | W | D | 自重（kg） |
|---|---|---|---|---|
| MO199-16-16□ | 199 | 160 | 160 | 1.6 |
| MO199-16-23□ | 199 | 160 | 230 | 2 |
| MO199-16-28□ | 199 | 160 | 280 | 2.3 |
| MO199-21-16□ | 199 | 210 | 160 | 1.8 |
| MO199-21-23□ | 199 | 210 | 230 | 2.2 |
| MO199-21-28□ | 199 | 210 | 280 | 2.5 |
| MO199-21-35□ | 199 | 210 | 350 | 2.9 |
| MO199-26-23□ | 199 | 260 | 230 | 2.5 |
| MO199-26-28□ | 199 | 260 | 280 | 2.8 |
| MO199-26-35□ | 199 | 260 | 350 | 3.2 |
| MO199-32-23□ | 199 | 320 | 230 | 2.7 |
| MO199-32-28□ | 199 | 320 | 280 | 3.1 |
| MO199-32-35□ | 199 | 320 | 350 | 3.6 |
| MO199-32-45□ | 199 | 320 | 450 | 4.2 |
| MO199-37-23□ | 199 | 370 | 230 | 3 |
| MO199-37-28□ | 199 | 370 | 280 | 3.3 |
| MO199-37-35□ | 199 | 370 | 350 | 3.8 |
| MO199-37-45□ | 199 | 370 | 450 | 4.5 |
| MO199-43-23□ | 199 | 430 | 230 | 3.3 |
| MO199-43-28□ | 199 | 430 | 280 | 3.6 |
| MO199-43-35□ | 199 | 430 | 350 | 4.2 |
| MO199-43-45□ | 199 | 430 | 450 | 4.9 |
| MO222-16-16□ | 221.5 | 160 | 160 | 1.7 |
| MO222-16-23□ | 221.5 | 160 | 230 | 2.1 |
| MO222-16-28□ | 221.5 | 160 | 280 | 2.4 |
| MO222-21-16□ | 221.5 | 210 | 160 | 1.9 |
| MO222-21-23□ | 221.5 | 210 | 230 | 2.4 |
| MO222-21-28□ | 221.5 | 210 | 280 | 2.6 |
| MO222-21-35□ | 221.5 | 210 | 350 | 3.1 |
| MO222-26-23□ | 221.5 | 260 | 230 | 2.6 |
| MO222-26-28□ | 221.5 | 260 | 280 | 2.9 |
| MO222-26-35□ | 221.5 | 260 | 350 | 3.4 |
| MO222-32-23□ | 221.5 | 320 | 230 | 2.9 |
| MO222-32-28□ | 221.5 | 320 | 280 | 3.2 |
| MO222-32-35□ | 221.5 | 320 | 350 | 3.8 |
| MO222-32-45□ | 221.5 | 320 | 450 | 4.5 |
| MO222-37-23□ | 221.5 | 370 | 230 | 3.2 |
| MO222-37-28□ | 221.5 | 370 | 280 | 3.5 |
| MO222-37-35□ | 221.5 | 370 | 350 | 4.1 |
| MO222-37-45□ | 221.5 | 370 | 450 | 4.8 |
| MO222-43-23□ | 221.5 | 430 | 230 | 3.5 |
| MO222-43-28□ | 221.5 | 430 | 280 | 3.8 |
| MO222-43-35□ | 221.5 | 430 | 350 | 4.4 |
| MO222-43-45□ | 221.5 | 430 | 450 | 5.3 |
色仕様
GS
パネル：シルバー
上下カバー：ライトグレー
サイドフレーム：グレー
B
パネル：ブラック
上下カバー：ブラック
サイドフレーム：ブラック
BS
パネル：シルバー
上下カバー：ブラック
サイドフレーム：ブラック
■ MOシリーズをご注文の際は必ず末尾□にGS、B、BSの色記号をつけて下さい。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,556円 ( 11,612円 ) | 2日目 |
8,687円 ( 9,556円 ) | 2日目 |
10,556円 ( 11,612円 ) | 2日目 |
9,164円 ( 10,080円 ) | 2日目 |
9,164円 ( 10,080円 ) | 2日目 |
9,164円 ( 10,080円 ) | 2日目 |
9,750円 ( 10,725円 ) | 2日目 |
9,750円 ( 10,725円 ) | 2日目 |
9,750円 ( 10,725円 ) | 2日目 |
9,371円 ( 10,308円 ) | 2日目 |
9,371円 ( 10,308円 ) | 2日目 |
9,371円 ( 10,308円 ) | 2日目 |
10,067円 ( 11,074円 ) | 2日目 |
10,067円 ( 11,074円 ) | 2日目 |
10,067円 ( 11,074円 ) | 2日目 |
10,726円 ( 11,799円 ) | 2日目 |
10,726円 ( 11,799円 ) | 2日目 |
10,726円 ( 11,799円 ) | 2日目 |
11,691円 ( 12,860円 ) | 2日目 |
11,691円 ( 12,860円 ) | 2日目 |
12,727円 ( 14,000円 ) | 2日目 |
10,410円 ( 11,451円 ) | 2日目 |
10,410円 ( 11,451円 ) | 2日目 |
10,410円 ( 11,451円 ) | 2日目 |
11,198円 ( 12,318円 ) | 2日目 |
11,198円 ( 12,318円 ) | 2日目 |
11,198円 ( 12,318円 ) | 2日目 |
11,957円 ( 13,153円 ) | 2日目 |
11,957円 ( 13,153円 ) | 2日目 |
11,957円 ( 13,153円 ) | 2日目 |
11,268円 ( 12,395円 ) | 2日目 |
11,268円 ( 12,395円 ) | 2日目 |
11,268円 ( 12,395円 ) | 2日目 |
12,093円 ( 13,302円 ) | 2日目 |
12,093円 ( 13,302円 ) | 2日目 |
12,093円 ( 13,302円 ) | 2日目 |
14,035円 ( 15,439円 ) | 2日目 |
14,035円 ( 15,439円 ) | 2日目 |
14,035円 ( 15,439円 ) | 2日目 |
15,218円 ( 16,740円 ) | 2日目 |
15,218円 ( 16,740円 ) | 2日目 |
15,218円 ( 16,740円 ) | 2日目 |
12,283円 ( 13,511円 ) | 2日目 |
12,283円 ( 13,511円 ) | 2日目 |
12,283円 ( 13,511円 ) | 2日目 |
13,502円 ( 14,852円 ) | 2日目 |
13,502円 ( 14,852円 ) | 2日目 |
13,502円 ( 14,852円 ) | 2日目 |
14,876円 ( 16,364円 ) | 2日目 |
14,876円 ( 16,364円 ) | 2日目 |
14,876円 ( 16,364円 ) | 2日目 |
16,624円 ( 18,286円 ) | 2日目 |
16,624円 ( 18,286円 ) | 2日目 |
16,624円 ( 18,286円 ) | 2日目 |
13,645円 ( 15,010円 ) | 2日目 |
13,645円 ( 15,010円 ) | 2日目 |
13,645円 ( 15,010円 ) | 2日目 |
15,242円 ( 16,766円 ) | 2日目 |
15,242円 ( 16,766円 ) | 2日目 |
15,242円 ( 16,766円 ) | 2日目 |
詳細情報
基本情報
ケースコーナーに丸みをもたせたソフトタイプでビスが表面に露出しないデザイン性に優れたアルミボックス。
【特長】
・オールアルミ製の軽量タイプです
・高さが8種類、幅が6種類、奥行が5種類の176サイズの組立式システムケースです
・フロントパネル、リアパネル共にフレームはめ込み式の平板構造で加工が容易
・ラックマウントブラケット（オプション）が取り付けでき、ラックマウントケースとして使用可能
・ブラック/ブラック（Bタイプ）・シルバー/ブラック（BSタイプ）・シルバー/ライトグレー/グレー（GSタイプ）の3タイプ展開
【用途】
・測定器・検査装置・電源装置・コントローラーへのご利用に最適な万能ケースです
ご注意
- 当該シリーズにおいて、色仕様及び型番の変更がございます。詳細はこちら
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
商品担当おすすめ
MO型 オールアルミシステムケースのレビュー
微小電流測定用ボックスを自作
5
5.02016/09/05
組み立てが簡単で、ボックス内に薄板を挟み込める溝があり、溝に合う長方形の板を挿入すると簡単に棚ができるため、配線や機器の...もっと読む
1人が参考にしています。
アンプ本体
5
5.02020/09/15
組立が簡単で一緒にシャーシも使用しています。
アンプとして使用していますがサイズ展開も豊富なので
他の用途や付属のものも...もっと読む
0人が参考にしています。
自作計測器の製作
4
4.02019/08/29
簡単な電源回路を作るために購入。カバーは華奢なので。シャーシを同時購入すべきだろう。モノはしっかりしているし、加工もしや...もっと読む
0人が参考にしています。
検査装置
4
4.02018/02/01
思ったより見ためが良く、満足です。
ケースの組立は少し面倒に感じました。
0人が参考にしています。
この商品を見た人は、こんな商品も見ています
よく一緒に購入される商品
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
アルミボックス・アルミケースカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
タカチ電機工業
【穴加工対応】アルミケース MBシリーズ
4.3通常価格(税別)：354円～
通常出荷日:当日出荷可能在庫品1日目～
タカチ電機工業
ユニバーサルアルミサッシケース UCシリーズ
4.7通常価格(税別)：1,754円～
通常出荷日:当日出荷可能在庫品1日目～
ミスミ
【穴加工対応】アルミ 固定サイズ コントロールボックス コの字 ローコスト XBシリーズ
4.5通常価格(税別)：725円～
通常出荷日:当日出荷可能在庫品1日目
タカチ電機工業
OS型アルミサッシケース
4.5通常価格(税別)：7,660円～
通常出荷日:当日出荷可能在庫品1日目～
タカチ電機工業
FC型コントロールボックス
4.4通常価格(税別)：3,139円～
通常出荷日:当日出荷可能在庫品1日目～
タカチ電機工業
TMA型アルミダイキャスト端子ボックス
4通常価格(税別)：3,457円～
通常出荷日:2日目
タカチ電機工業
【穴加工対応】CU型万能ケース
4.5通常価格(税別)：1,741円～
通常出荷日:2日目
タカチ電機工業
【穴加工対応】SL型アルミサッシケース
4通常価格(税別)：7,850円～
通常出荷日:当日出荷可能在庫品1日目～
タカチ電機工業
KC型小型アルミケース
4.6通常価格(税別)：1,346円～
通常出荷日:当日出荷可能在庫品1日目～
