KLBシリーズの特長

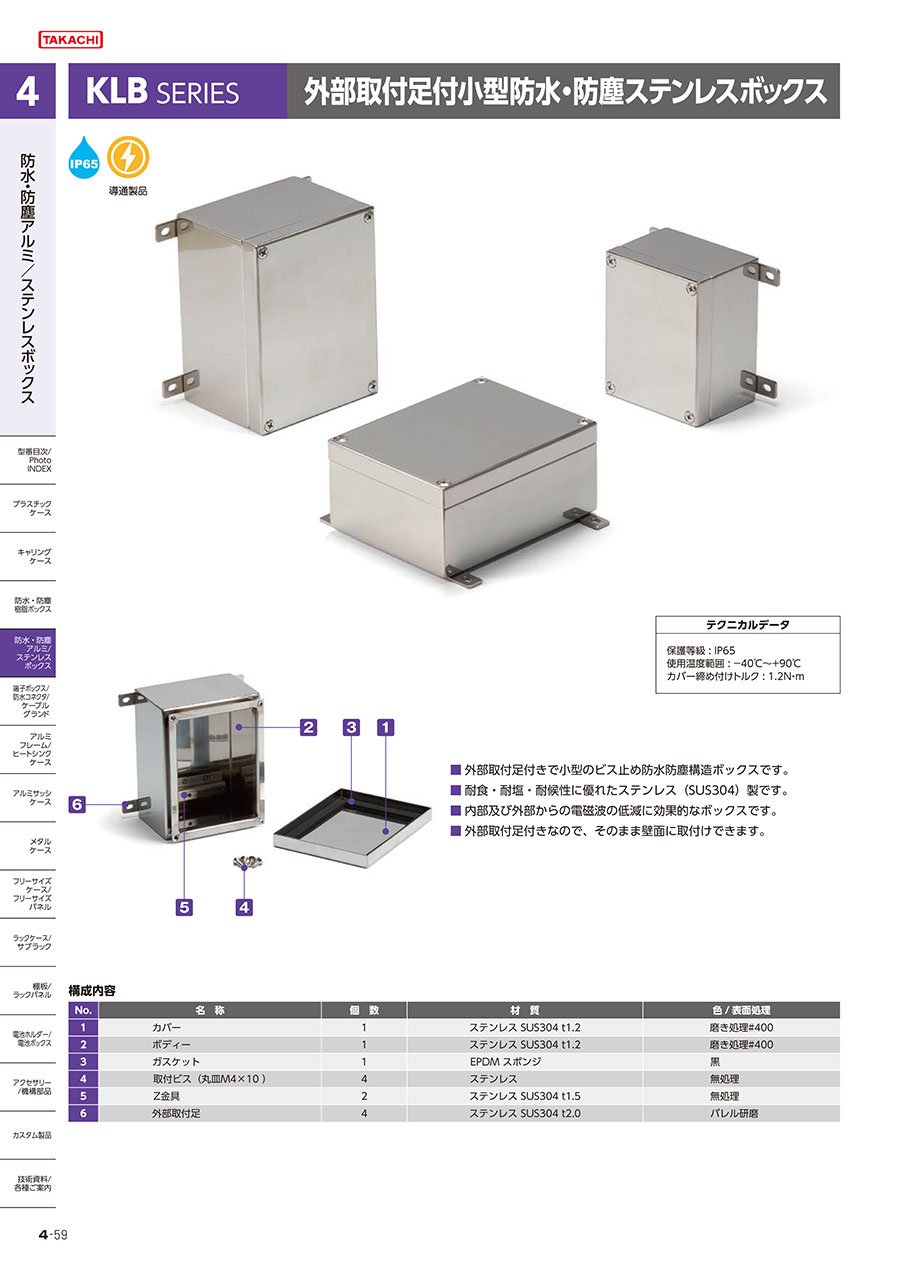

構成図

構成部品

照番	名称	個数	材質	色／表面処理
1	カバー	1	SUS304 t1.2	磨き処理#400
2	ボディー	1	SUS304 t1.2	磨き処理#400
3	ガスケット	1	EPDM	黒
4	取付ビス	4	SUS丸皿M4×10	無処理
5	Z金具	2	SUS304 t1.2	無処理
6	外部取付足	4	SUS304 t2.0	バレル研磨

KLB外観寸法図

外観寸法図 / 外部取付足はスポット溶接済。

機種内容

型番	W	D	H	w	d	h	f	a	a1	b	c	e	自重(g)
KLB081006	80	100	60	60	80	51.1	6.5	47	23.5	67	95	78	470
KLB101006	100	100	60	80	80	51.1	6.5	67	33.5	67	115	78	550
KLB101008	100	100	80	80	80	67.6	10	67	33.5	67	115	78	630
KLB101306	100	130	60	80	110	51.1	6.5	67	33.5	97	115	108	660
KLB101308	100	130	80	80	110	67.6	10	67	33.5	97	115	108	730

型番リスト

表示件数

型番

注文停止中

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

外形寸法D 奥行(厚み)

(mm)

RoHS?

最小発注数量

80	100	60	10	1個
100	100	60	10	1個
100	100	80	10	1個
100	130	60	-	1個
100	130	80	10	1個

通常単価(税別) (税込単価)	通常出荷日

20,423円 ( 22,465円 )	2日目
17,513円 ( 19,264円 )	2日目
17,539円 ( 19,293円 )	2日目
21,398円 ( 23,538円 )	2日目
21,502円 ( 23,652円 )	2日目

詳細情報

基本情報

基本情報

外部取付足付きで小型のビス止め防水防塵構造ボックスです。
【特長】
・耐食・耐塩・耐候性に優れたステンレス（SUS304）製です。
【用途】
・内部及び外部からの電磁波の低減に効果的なボックスです。
・外部取付足付きなので、そのまま壁面に取付けできます。

ご注意

2021年5月24日より価格の見直しを行いました。
現在の価格につきましては、WOSにてご確認の程何卒よろしくお願い申し上げます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
