アルミ押出しのケースなので頑丈なアルミケース

付属ビス

ケース色仕様SS M3×8 六角穴付皿ビスステンレス / 無処理 8本
ケース色仕様BB M3×8 六角穴付皿ビス鉄/三価黒クロメート 8本
六角レンチ付

構成部品

照番	名称	個数	材質	色／表面処理
1	ヒートシンク側板	2	A6063S－T5	シルバー・ブラックアルマイト
2	上下パネル	2	A1050P t2.0	HLシルバー・ブラックアルマイト
3	前後パネル	2	A1050P t1.5	HLシルバー・ブラックアルマイト
4	ゴム足	4	ボリウレタン	黒
5	ビス（六角穴付皿M3×8）	8	鉄／ステンレス	三価黒クロメート／無処理

※HL＝ヘアライン処理

外観寸法図

※ □にはそれぞれ型番が入ります。

詳細図

HIT□-□-13

HIT□-□-18

製品仕様

色記号	上下パネル	前後パネル	側板
SS	シルバー	シルバー	シルバー
BB	ブラック	ブラック	ブラック

機種内容

型番	W	H	D	a	b	c	d	e	f	g	熱抵抗値（℃／W）	自重（g）
HIT9－2－13□	89	20	130	8	3.6	81	118.6	78.8	16	5	9.14	183
HIT9－4－13□	89	40	130	8	3.6	81	118.6	78.8	36	5	5.6	255
HIT13－3－13□	130	30	130	8	3.6	122	118.6	119.8	26	5	6.82	289
HIT13－5－13□	130	50	130	8	3.6	122	118.6	119.8	46	5	4.83	370
HIT18－4－13□	180	40	130	8	3.6	172	118.6	169.8	36	5	5.6	414
HIT18－6－13□	180	60	130	8	3.6	172	118.6	169.8	56	5	4.29	503
HIT13－3－18□	128	30	180	12	3.6	115.5	168	113.8	26	5	4.38	411
HIT13－5－18□	128	50	180	12	3.6	115.5	168	113.8	46	5	3.1	535
HIT17－4－18□	174	40	180	12	3.6	161.5	168	159.8	36	5	3.6	578
HIT17－6－18□	174	60	180	12	3.6	161.5	168	159.8	56	5	2.76	719
HIT23－5－18□	228	50	180	12	3.6	215.5	168	213.8	46	5	3.1	772
HIT23－7－18□	228	70	180	12	3.6	215.5	168	213.8	66	5	2.5	928

※ □にはそれぞれ色仕様、SS（シルバー）かBB（ブラック）が入ります。
※ 熱抵抗値は、フィンが地面に垂直、温度上昇60℃の時の値。

ご注文の際は必ず型番末尾□に色記号をつけてください。

型番リスト

表示件数

型番

外形寸法W 横(幅)	外形寸法H 縦(高さ)	外形寸法D 奥行(厚み)	塗装色	RoHS?	最小発注数量

89	20	130	ブラック	10	1個
89	20	130	シルバー	10	1個
89	40	130	ブラック	10	1個
89	40	130	シルバー	10	1個
130	30	130	ブラック	10	1個
130	30	130	シルバー	10	1個
128	30	180	ブラック	10	1個
128	30	180	シルバー	10	1個
130	50	130	ブラック	10	1個
130	50	130	シルバー	10	1個
128	50	180	ブラック	10	1個
128	50	180	シルバー	10	1個
174	40	180	ブラック	10	1個
174	40	180	シルバー	10	1個
174	60	180	ブラック	10	1個
174	60	180	シルバー	10	1個
180	40	130	ブラック	10	1個
180	40	130	シルバー	10	1個
180	60	130	ブラック	10	1個
180	60	130	シルバー	10	1個
228	50	180	ブラック	10	1個
228	50	180	シルバー	10	1個
228	70	180	ブラック	10	1個
228	70	180	シルバー	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,960円 ( 5,456円 )	2日目
4,410円 ( 4,851円 )	2日目
5,240円 ( 5,764円 )	2日目
4,550円1,813円 ( 1,994円 )	在庫品1日目当日出荷可能
5,850円 ( 6,435円 )	2日目
5,170円 ( 5,687円 )	2日目
6,660円 ( 7,326円 )	2日目
5,980円 ( 6,578円 )	2日目
6,170円 ( 6,787円 )	2日目
5,490円 ( 6,039円 )	在庫品1日目当日出荷可能
6,760円 ( 7,436円 )	2日目
6,040円 ( 6,644円 )	在庫品1日目当日出荷可能
7,760円 ( 8,536円 )	2日目
7,020円 ( 7,722円 )	2日目
8,170円 ( 8,987円 )	2日目
7,330円 ( 8,063円 )	2日目
6,760円 ( 7,436円 )	2日目
5,990円 ( 6,589円 )	2日目
7,000円 ( 7,700円 )	2日目
6,220円 ( 6,842円 )	2日目
9,330円 ( 10,263円 )	2日目
8,400円 ( 9,240円 )	2日目
9,760円 ( 10,736円 )	2日目
8,740円 ( 9,614円 )	2日目

詳細情報

基本情報

基本情報

電源装置などに最適な頑丈なアルミ・プラボックス。
【特長】
・ボディー部にヒートシンク形状のアルミ押出材を使用した自然空冷ケースです。
・コーナーにRがついているので、スッキリとしたデザインです。
・アルミ押出材のケースなので頑丈です。
・色はシルバー・ブラックの2種類から選べます。
【用途】
・小型ファンレスPC、デジタルオーディオアンプ等に最適なケースです。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

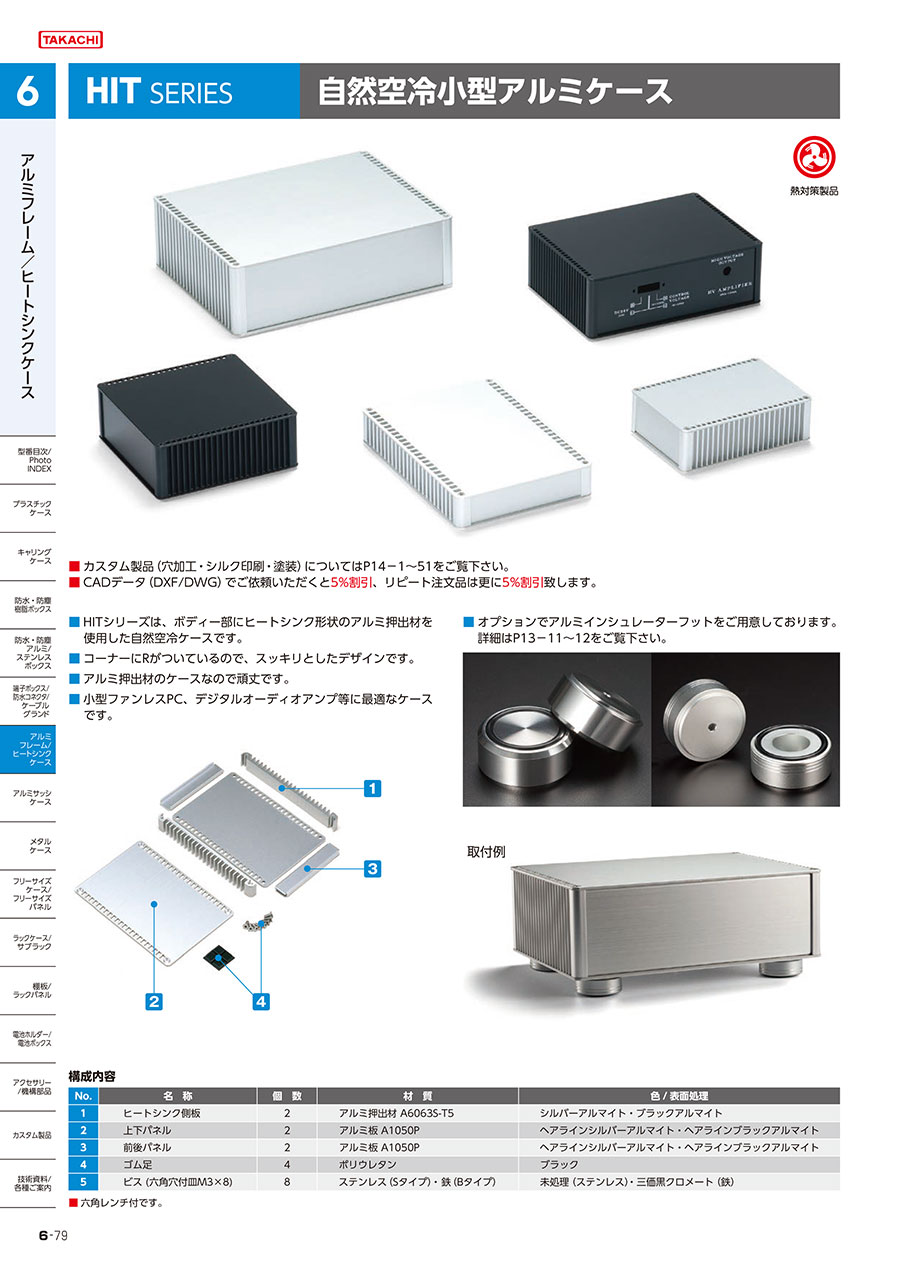

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
